در دنیای مدرن تأسیسات الکتریکی، مدیریت مصرف انرژی و تضمین تداوم برق دو اصل اساسی هستند. برای کاهش هزینه های برق و بهینه سازی مصرف، سرمایه گذاری و خرید بانک خازنی یکی از بهترین و رایج ترین راهکارها در تجهیز سیستم های الکتریکی محسوب می شود. از سوی دیگر، برای جلوگیری از توقف کار کارخانه ها، بیمارستان ها و مراکز داده در زمان قطع برق شبکه سراسری (برق شهر)، دیزل ژنراتورهای اضطراری وارد عمل می شوند.
اما یکی از مهم ترین چالش ها و سؤالات پرتکرار در طراحی تابلوهای برق (به ویژه تابلوهای چنج اور و توزیع) این است: «چرا در لحظه قطع برق شهر و روشن شدن دیزل ژنراتور، بانک خازنی باید فورا و به طور کامل از مدار خارج شود؟»
شاید در نگاه اول به نظر برسد که بانک خازنی به ژنراتور نیز در تأمین توان کمک می کند، اما واقعیت مهندسی کاملا برعکس است! در این مقاله جامع، با زبانی ساده و علمی به بررسی دقیق این تقابل می پردازیم و پیامدهای مخرب کارکرد همزمان این دو تجهیز را تحلیل می کنیم.
بیشتر بخوانید: آیا ساختمان مجهز به چیلر و موتورخانه به تابلو بانک خازن نیاز دارد؟

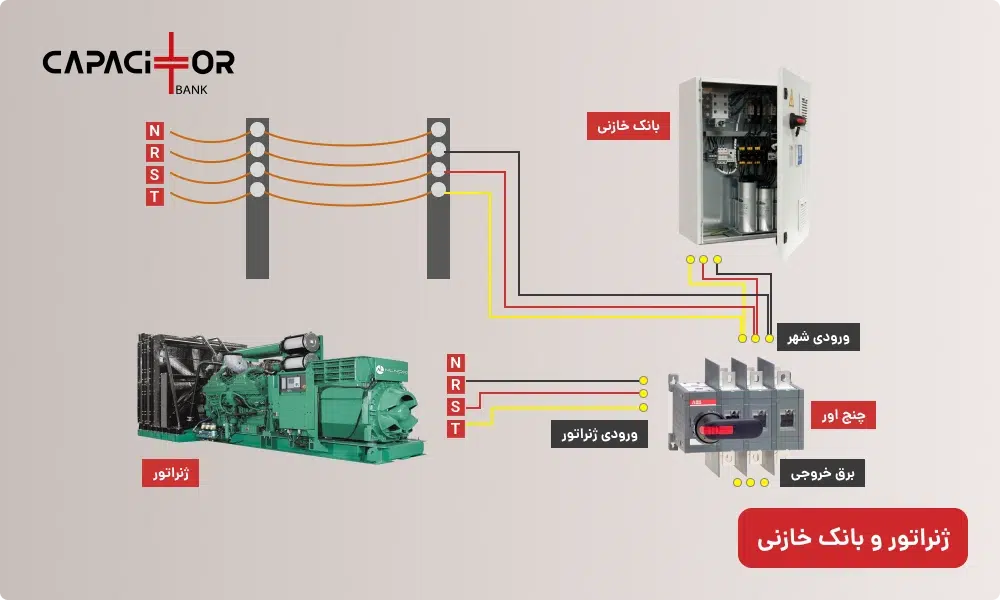

نقش بانک خازنی و ژنراتور در شبکه برق
برای درک بهتر مشکل، ابتدا باید رفتار هر یک از این تجهیزات را در شبکه برق بشناسیم.
۱. بانک خازنی چه می کند؟
بسیاری از تجهیزات صنعتی مانند الکتروموتورها، ترانسفورماتورها و چیلرها برای کار کردن به ایجاد میدان مغناطیسی نیاز دارند. این میدان مغناطیسی توسط بخشی از توان برق به نام «توان راکتیو سلفی» (پس فاز) تأمین می شود. کشیدن این توان از شبکه شهر باعث افت ولتاژ، اشغال ظرفیت کابل ها و جریمه شدن توسط اداره برق (به دلیل کاهش ضریب توان یا cos(ϕ)) می شود.
بانک های خازنی وظیفه دارند توان راکتیو مورد نیاز این تجهیزات را در همان محل مصرف تولید کنند. در واقع خازن ها با تزریق «توان راکتیو خازنی» (پیش فاز)، اثر توان راکتیو سلفی را خنثی کرده و ضریب توان را به عدد یک نزدیک می کنند.
۲. دیزل ژنراتور چگونه کار می کند؟
دیزل ژنراتور یک نیروگاه کوچک و مستقل است. ژنراتور (آلترناتور) متصل به موتور دیزل، وظیفه دارد هر دو نوع توان مورد نیاز شبکه یعنی توان اکتیو (مفید) و توان راکتیو (غیرمفید) را به تنهایی تولید کند. بر خلاف شبکه برق شهری که مانند یک اقیانوس بی نهایت از انرژی است و تغییرات کوچک در آن تأثیری روی کل شبکه نمی گذارد، دیزل ژنراتور یک منبع انرژی محدود (یک استخر کوچک) است. به همین دلیل، هرگونه تغییر ناگهانی در بار مصرفی، مستقیما روی ولتاژ و فرکانس خروجی ژنراتور تأثیر می گذارد.
دلایل علمی و فنی عدم سازگاری ژنراتور و بانک خازنی
فعال ماندن بانک خازنی در زمان کارکرد ژنراتور می تواند به دلایل فنی زیر، آسیب های جبران ناپذیری به سیستم وارد کند:
۱. تداخل با سیستم تنظیم ولتاژ ژنراتور (AVR)

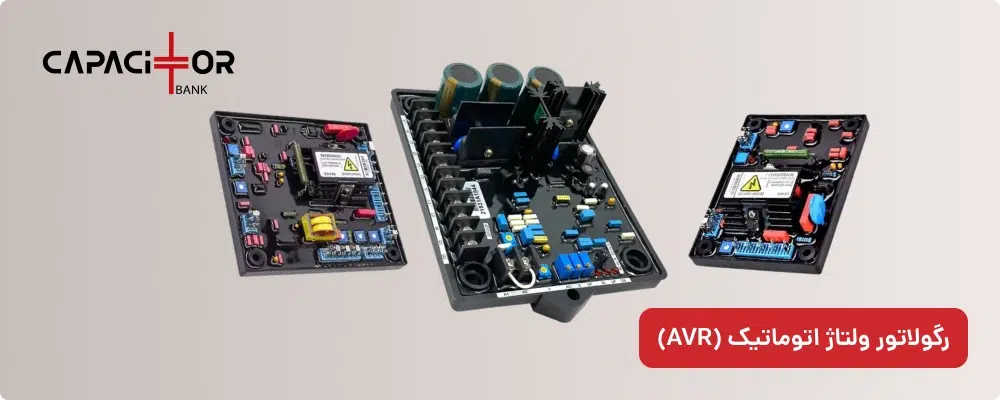

مهم ترین دلیل برای قطع بانک خازنی، تداخل شدید آن با سیستم تنظیم ولتاژ ژنراتور است. هر ژنراتور دارای یک قطعه الکترونیکی حیاتی به نام AVR (Automatic Voltage Regulator) یا «رگولاتور ولتاژ اتوماتیک» است. وظیفه AVR این است که ولتاژ خروجی ژنراتور را در یک عدد ثابت (مثلا ۴۰۰ ولت) نگه دارد. اگر بار مصرفی زیاد شود و ولتاژ افت کند، AVR جریان تحریک روتور را افزایش می دهد تا ولتاژ بالا برود و بالعکس.
هنگامی که بانک خازنی وارد مدار می شود، مقدار زیادی توان راکتیو پیش فاز به پایانه های ژنراتور تزریق می کند. این تزریق باعث می شود ولتاژ ژنراتور به صورت ناگهانی و شدید افزایش یابد. در این حالت، AVR متوجه ولتاژ اضافی می شود و برای کاهش آن، جریان تحریک روتور را به شدت کم می کند.
مشکل اینجاست که خازن ها همچنان در حال تزریق ولتاژ هستند و AVR ممکن است جریان تحریک را تا نزدیک به صفر کاهش دهد. در این وضعیت، ژنراتور کنترل خود را بر روی شبکه از دست می دهد، ولتاژ به شدت نوسان می کند و سیستم دچار ناپایداری مطلق می شود. این تقابل در نهایت منجر به سوختن AVR و یا خاموش شدن اضطراری (Trip) ژنراتور توسط رله های حفاظتی می گردد.
۲. پدیده خودتحریکی (Self-Excitation) و جبران سازی بیش از حد
ژنراتورهای استاندارد معمولا برای کار با ضریب توان سلفی طراحی می شوند (بهترین عملکرد آن ها در cos(ϕ)=0.8 پس فاز است).
ظرفیت بانک های خازنی یک مجموعه، معمولا بر اساس «حداکثر بار مصرفی کل کارخانه در زمان اتصال به برق شهر» محاسبه و طراحی می شود. اما در زمان قطع برق و استفاده از ژنراتور اضطراری، معمولا تمام دستگاه ها روشن نمی شوند و فقط بارهای حیاتی (آسانسورها، روشنایی، پمپ های اصلی) در مدار هستند.
اگر در این حالت کمباری، بانک خازنی بزرگ مجموعه وارد مدار شود، ظرفیت خازن ها بسیار بیشتر از نیاز بارهای متصل به ژنراتور خواهد بود. این حالت را جبران سازی بیش از حد (Overcompensation) می نامند. نتیجه این اتفاق، تغییر ضریب توان کل شبکه از حالت پس فاز به حالت پیش فاز (Leading) است.
کارکرد ژنراتور در حالت پیش فاز باعث بروز پدیده ای به نام خودتحریکی می شود. در این پدیده، جریان خازنی به قدری میدان مغناطیسی در داخل ژنراتور ایجاد می کند که ژنراتور بدون نیاز به AVR شروع به تولید ولتاژهای بسیار بالا و غیرقابل کنترل می کند. این ولتاژهای سرسامآور در کسری از ثانیه می توانند عایق بندی سیم پیچ های ژنراتور، بردها، تابلوهای برق و مصرف کننده ها را به طور کامل نابود کنند.
۳. ایجاد پدیده خطرناک رزونانس (تشدید)
از دیدگاه فیزیک الکترومغناطیس، سیم پیچ های داخلی ژنراتور دارای خاصیت سلفی (اندوکتانس با نمادL) هستند و بانک خازنی دارای خاصیت خازنی (کاپاسیتانس با نمادC) است. اتصال این دو تجهیز به یکدیگر، یک مدار نوسان ساز یا مدار LC ایجاد می کند. هر مدار LC دارای یک «فرکانس طبیعی رزونانس» است. اگر این فرکانس با فرکانس اصلی شبکه (۵۰ هرتز) یا یکی از فرکانس های هارمونیکی موجود در سیستم برابر شود، پدیده تشدید یا رزونانس رخ می دهد.
برای درک رزونانس، هل دادن یک تاب را تصور کنید؛ اگر دقیقا در لحظه مناسب تاب را هل دهید، دامنه حرکت آن به شدت افزایش می یابد. در شبکه برق نیز رزونانس باعث ایجاد جریان ها و ولتاژهای گردشی به شدت بزرگی بین ژنراتور و خازن می شود که چندین برابر ظرفیت نامی کابل ها و تجهیزات است. این جریان ها باعث گرمایش شدید، ذوب شدن کابل ها و انفجار سلول های خازنی خواهند شد.
۴. ضعف ژنراتور در برابر هارمونیک ها

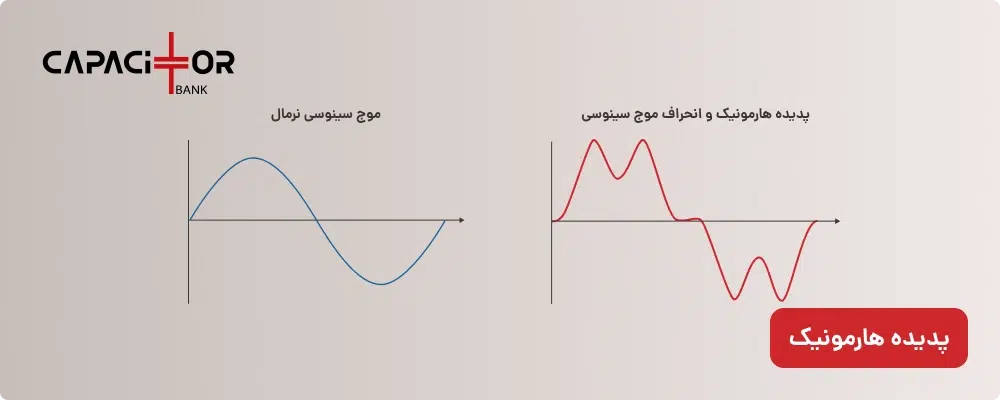

امروزه در تمامی تأسیسات از بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFD)، سیستم های UPS، منابع تغذیه سوئیچینگ، کامپیوترها و لامپ های LED استفاده می شود. این تجهیزات امواجی مخرب به نام هارمونیک تولید می کنند که شکل موج سینوسی برق را دچار اعوجاج (کجی) می کنند.
امپدانس داخلی (مقاومت در برابر جریان متناوب) یک دیزل ژنراتور بسیار بیشتر از امپدانس یک ترانسفورماتور شهری است. به همین دلیل، ژنراتورها در برابر هارمونیک ها بسیار آسیب پذیرترند و ولتاژ آن ها سریع تر دچار اعوجاج می شود.
از سوی دیگر، خازن ها مقاومت بسیار کمی در برابر فرکانس های بالا (هارمونیک ها) دارند. در نتیجه، خازن ها این جریان های مخرب هارمونیکی را به سمت خود جذب کرده و تشدید می کنند. این امر نه تنها باعث باد کردن و ترکیدن خازن ها می شود، بلکه جریان های هارمونیکی برگشتی به ژنراتور باعث داغ شدن شدید هسته استاتور و روتور آلترناتور شده و عمر مفید آن را به شدت کاهش می دهند.
آیا دیزل ژنراتور بدون بانک خازنی می تواند توان راکتیو را تأمین کند؟
بسیاری از تکنسین ها نگران این هستند که با قطع بانک خازنی، ژنراتور نتواند توان راکتیو الکتروموتورها را تأمین کند. اما جای هیچ نگرانی نیست!
همان طور که گفته شد، آلترناتور ژنراتورها برای تولید همزمان توان اکتیو (KW) و توان راکتیو (KVAR) طراحی شده است. سیستم تحریک و AVR دیزل ژنراتور به گونه ای مهندسی شده که می تواند متناسب با نیاز مصرف کننده (تا مرز ضریب توان0.8)، توان راکتیو را بدون نیاز به هیچ گونه خازن خارجی تولید کند. در واقع، ژنراتور اساسا نیازی به کمک سیستم های اصلاح ضریب توان خارجی ندارد، مگر در نیروگاه های بسیار بزرگ و شرایط سنکرون پیچیده.
بیشتر بخوانید: اجزای تشکیل دهنده بانک خازنی
راهکار مهندسی و نحوه اجرای اینترلاک در تابلو برق
برای جلوگیری از تمام فجایعی که در بخش های قبل ذکر شد، طراحان تابلوهای برق (به ویژه تابلوهای چنج اور یا ATS) باید استراتژی های کنترلی دقیقی را پیاده سازی کنند:
۱. اینترلاک سخت افزاری و نرم افزاری: مدار فرمان تابلو بانک خازنی باید با کلید اصلی برق شهر (Mains) اینترلاک (قفل متقابل) داشته باشد. یعنی رگولاتور خازنی و کنتاکتور اصلی تغذیه کننده تابلوی خازن، فقط و فقط زمانی اجازه وصل شدن داشته باشند که شبکه مصرف کننده به برق شهر متصل است.
۲. فرمان قطع فوری: به محض اینکه برق شهر قطع شد و پیش از آنکه دیزل ژنراتور استارت بخورد و کلید آن وارد مدار شود، سیستم کنترلی (PLC یا رله های فرمان) باید در کسری از ثانیه فرمان قطع کامل تمامی پله های خازنی را صادر کند.
۳. تأخیر در وصل مجدد: هنگامی که برق شهر وصل می شود و شبکه از ژنراتور به برق شهر برمی گردد، رگولاتور خازنی باید با یک تأخیر زمانی مناسب (برای تخلیه بار ذخیره شده در خازن ها) پله ها را یکی یکی وارد مدار کند تا از شوک جریانی جلوگیری شود.
استثنائات: چه زمانی می توان از خازن در کنار ژنراتور استفاده کرد؟
در ۹۹ درصد پروژه های اضطراری، بانک خازنی باید قطع شود. اما در یک حالت خاص، یعنی «نیروگاه های تولید همزمان یا پارالل سنکرون» که ژنراتورها نه به عنوان برق اضطراری، بلکه به صورت دائمکار و موازی با شبکه برق سراسری کار می کنند، شرایط متفاوت است.
در این پروژه های صنعتی عظیم، تحت شرایط بسیار سخت گیرانه ممکن است بانک خازنی در مدار بماند، به شرطی که:
- از رآکتورهای فیلتر هارمونیک (Detuned Reactors) به صورت سری با تمام خازن ها استفاده شود تا جلوی تشدید و رزونانس هارمونیک ها به طور کامل گرفته شود.
- کنترلرهای بسیار هوشمند و سیستم های مدیریت توان (PMS) بر شبکه نظارت کنند تا ضریب توان مجموعه هرگز از محدوده مجاز ژنراتور خارج نشود.
بیشتر بخوانید: نکات مهم قبل از راه اندازی بانک خازنی
نتیجه گیری
استفاده همزمان از بانک خازنی معمولی و دیزل ژنراتور اضطراری یک خطای مهندسی محسوب می شود. باقی ماندن بانک خازنی در مدار هنگام کارکرد ژنراتور، باعث تداخل با سیستم AVR، ایجاد رزونانس در مدارهای LC، اضافه ولتاژهای شدید ناشی از خودتحریکی و آسیب به روتور در اثر هارمونیک ها می شود. عواقب این اشتباه طراحی می تواند به قیمت از بین رفتن کامل ژنراتور، آتش سوزی در تابلوی خازن و توقف طولانی مدت سیستم های حیاتی تمام شود. لذا تعبیه سیستم های حفاظتی و اینترلاک های مطمئن برای قطع خودکار بانک خازنی، یک الزام قطعی و غیرقابل چشم پوشی در طراحی تابلوهای توزیع و چنجاور محسوب می گردد.
