چرا بانک خازنی وارد مدار نمی‌ شود؟

بانک خازنی یکی از تجهیزات مهم در تأسیسات برق صنعتی است که برای جبران توان راکتیو، اصلاح ضریب توان و کاهش هزینه برق استفاده می‌ شود. اما گاهی با وجود روشن بودن تابلو، هیچ‌ کدام از پله‌ های خازنی وارد مدار نمی‌ شوند.

در این شرایط معمولاً اولین حدس این است که خازن‌ ها سوخته‌ اند؛ درحالی‌ که مشکل می‌ تواند از تنظیمات رگولاتور، ترانس جریان، سیم‌ کشی، زمان تخلیه خازن، کنتاکتور، فیوز، اضافه‌ ولتاژ، هارمونیک یا حتی کم بودن بار مجموعه باشد.

نکته مهم این است که بانک خازنی به‌ صورت مستقیم تصمیم به وصل شدن نمی‌ گیرد. این وظیفه بر عهده رگولاتور بانک خازن است. رگولاتور ضریب توان است. رگولاتو رتشخیص می‌دهد که آیا به توان راکتیو خازنی نیاز است یا خیر.

به زبان ساده، مسیر کار به این شکل است:

اگر هرکدام از این مراحل دچار مشکل شود، بانک خازنی وارد مدار نخواهد شد.

ابتدا باید مشخص کنیم مشکل دقیقاً کجاست

قبل از شروع عیب‌ یابی، باید بین دو حالت تفاوت بگذاریم:

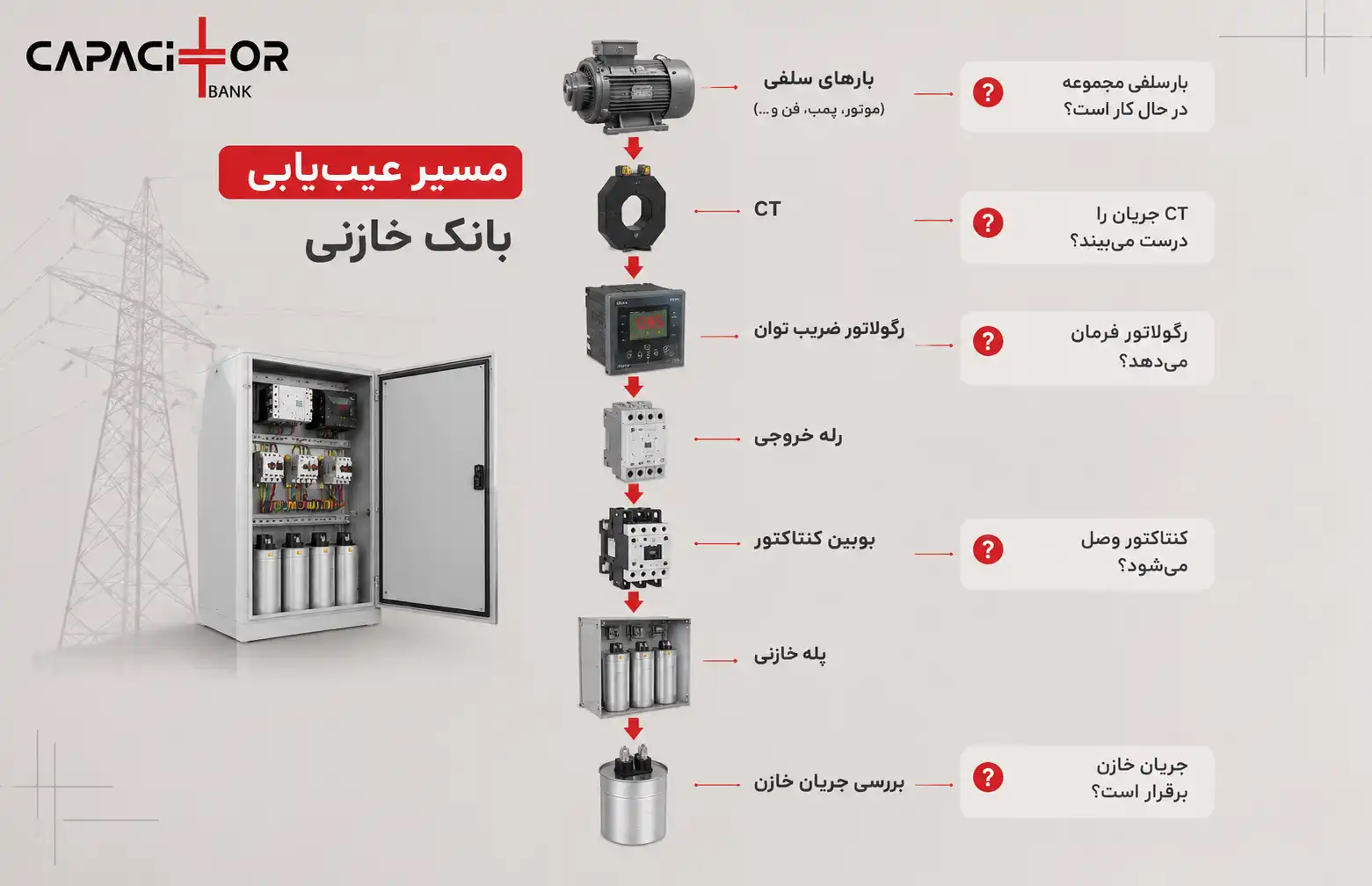

عیب یابی تابلو بانک خازن

برای سرویس و تعمیر تابلو بانک خازن، بهتر است به‌جای بررسی مستقیم خازن‌، عملکرد تابلو را از رگولاتور تا مدار فرمان و سپس مدار قدرت مرحله‌به‌مرحله دنبال کنید. وقتی پله‌های خازنی وارد مدار نمی‌شوند، ابتدا باید مشخص شود که آیا رگولاتور اصلاً فرمان وصل صادر می‌کند یا خیر.

1. رگولاتور روی حالت دستی یا خاموش است

یکی از ساده‌ ترین و درعین‌ حال رایج‌ ترین دلایل وارد نشدن پله‌ های خازنی، قرار داشتن رگولاتور در حالت نامناسب است.

رگولاتورهای بانک خازنی معمولاً حالت‌های زیر را دارند:

• AUTO: کنترل خودکار پله‌ ها
• MANUAL: کنترل دستی پله‌ ها
• OFF: خروجی‌ها غیرفعال
• SETUP یا PROGRAM: تنظیم پارامترها

اگر رگولاتور روی حالت دستی باشد، ممکن است هیچ پله‌ ای به‌صورت خودکار وارد مدار نشود؛ حتی اگر ضریب توان پایین باشد.

مواردی که باید بررسی شوند

• نمایش عبارت AUTO روی نمایشگر
• خاموش نبودن خروجی‌ها
• فعال نبودن حالت تنظیمات
• فعال نبودن قفل پنل یا قفل نرم‌افزاری
• نبودن آلارم فعال
• درست بودن برنامه پله‌ها

در بعضی رگولاتورها، پله‌ ها به این شکل نمایش داده می‌ شوند: 1 – 2 – 4 – 8

اگر برنامه پله‌ ها اشتباه وارد شده باشد، رگولاتور تصور می‌کند پله‌ ای در تابلو وجود ندارد یا ظرفیت آن با ظرفیت واقعی متفاوت است.

2. ضریب توان به اندازه کافی پایین نیست

رگولاتور فقط زمانی پله خازنی را وارد مدار می‌کند که نیاز واقعی به توان راکتیو وجود داشته باشد. اگر ضریب توان شبکه مثلاً بین ۰٫۹۵ تا ۰٫۹۹ باشد، ممکن است رگولاتور تشخیص دهد که نیازی به اضافه کردن پله نیست. همچنین اگر بار مجموعه سبک باشد، جریان راکتیو آن‌قدر کم است که ورود یک پله خازنی می‌تواند باعث اضافه‌ جبران شود.

برای مثال، اگر کوچک‌ ترین پله بانک خازنی ۲۵ کیلووار باشد ولی بار در آن لحظه فقط به ۱۰ کیلووار جبران نیاز داشته باشد، وصل شدن این پله ممکن است ضریب توان را خازنی کند. به همین دلیل رگولاتور از وصل آن خودداری می‌کند.

نشانه‌ های این حالت

• ضریب توان نزدیک مقدار تنظیم‌شده است.
• روی نمایشگر خطای خاصی دیده نمی‌شود.
• رگولاتور در حالت AUTO است.
• با افزایش بار، پله‌ها وارد مدار می‌شوند.
• در زمان کم‌باری، پله‌ها قطع می‌شوند.

راهکار

ضریب توان هدف را بررسی کنید. مقدار رایج برای بسیاری از تأسیسات، حدود 0.95 و 0.99 پس‌ فاز است؛ اما مقدار دقیق باید بر اساس شرایط شبکه و طراحی بانک خازنی تعیین شود.

تنظیم ضریب توان روی مقدار بسیار بالا، مانند یک یا نزدیک یک، همیشه مناسب نیست. زیرا ممکن است با تغییر ناگهانی بار، شبکه وارد حالت پیش‌ فاز شود.

3. جریان اندازه‌گیری‌ شده توسط CT کمتر از حد تشخیص است

رگولاتور برای تصمیم‌گیری به سیگنال جریان نیاز دارد. این جریان توسط ترانس جریان یا CT؛ Current Transformer به رگولاتور ارسال می‌شود.

اگر جریان بار بسیار کم باشد یا جریان CT به‌درستی به رگولاتور نرسد، رگولاتور نمی‌ تواند نیاز راکتیو سیستم را تشخیص دهد. در چنین شرایطی ممکن است نمایشگر رگولاتور یکی از حالت‌ های زیر را نشان دهد:

• LOW CURRENT
• UNDER CURRENT
• NO LOAD
• —
• ضریب توان غیرواقعی
• جریان صفر یا بسیار پایین

دلایل کم بودن جریان CT

• بار مجموعه واقعاً کم است.
• CT نسبت بسیار بزرگی دارد.
• CT در محل نامناسب نصب شده است.
• سیم‌های ثانویه CT قطع یا شل هستند.
• یکی از اتصالات S1 یا S2 مشکل دارد.
• CT به فاز اشتباه متصل شده است.
• سیم‌کشی ثانویه طولانی یا دارای اتصال ضعیف است.
• ورودی جریان رگولاتور خراب شده است.

نکته مهم درباره محل نصب CT

در سیستم‌های معمول، CT باید به‌گونه‌ای نصب شود که جریان کل بار را ببیند؛ اما جریان بانک خازنی را به‌عنوان یک بار جداگانه اشتباه تفسیر نکند.

محل نامناسب CT می‌تواند باعث شود رگولاتور تصور کند ضریب توان مناسب است یا حتی شبکه پیش‌ فاز شده است.

هشدار: مدار ثانویه CT در هنگام عبور جریان نباید باز بماند. باز شدن مدار S1 و S2 می‌تواند ولتاژ خطرناک ایجاد کند و به CT یا افراد آسیب بزند.

4. پلاریته CT یا فازبندی اشتباه است

ترانس جریان دارای جهت مشخص است. معمولاً ترمینال‌های آن با P1/P2 در سمت اولیه و S1/S2 در سمت ثانویه مشخص می‌شوند.

اگر CT برعکس نصب شود یا سیم‌های S1 و S2 جابه‌جا شوند، جریان از دید رگولاتور با زاویه و جهت اشتباه دیده می‌شود. در نتیجه ممکن است:

• ضریب توان منفی نمایش داده شود.
• مقدار توان راکتیو اشتباه باشد.
• رگولاتور به‌جای وصل کردن خازن، پله‌ ها را قطع کند.
• علامت پیش‌ فاز یا پس‌ فاز اشتباه نمایش داده شود.
• رگولاتور دائماً در حالت انتظار باقی بماند.

مشکل فقط به پلاریته CT محدود نمی‌شود. فاز ولتاژی که رگولاتور از آن نمونه‌برداری می‌کند نیز باید با فاز جریان سازگار باشد.

برای مثال، اگر جریان از فاز L1 گرفته شده باشد اما ورودی ولتاژ مطابق دستورالعمل رگولاتور به‌درستی انتخاب نشده باشد، زاویه بین ولتاژ و جریان اشتباه محاسبه می‌شود.

علائم فازبندی اشتباه

• ضریب توان با مقدار واقعی شبکه همخوانی ندارد.
• با روشن شدن بار سلفی، ضریب توان بهتر نمی‌شود.
• رگولاتور حالت خازنی یا پیش‌فاز را نشان می‌دهد.
• پله‌ها بدون منطق مشخص وصل و قطع می‌شوند.
• مقدار توان راکتیو علامت اشتباه دارد.

5. نسبت CT در رگولاتور اشتباه تنظیم شده است

فرض کنید CT نصب‌ شده دارای مشخصات زیر باشد:

400/5 A

نسبت تبدیل CT برابر است با:

K = 400 ÷ 5 = 80

اگر این نسبت در رگولاتور اشتباه وارد شود، رگولاتور جریان واقعی و توان راکتیو را نادرست محاسبه می‌کند.

برای مثال، اگر CT واقعی 800/5 باشد اما در رگولاتور 400/5 وارد شود، مقدار جریان و نیاز راکتیو دو برابر یا نصف مقدار واقعی محاسبه خواهد شد. نتیجه می‌تواند این باشد که:

• هیچ پله‌ای وارد مدار نشود.
• پله‌ها دیر وارد مدار شوند.
• پله‌ها بیش از اندازه وارد مدار شوند.
• رگولاتور مدام بین وصل و قطع نوسان کند.

موارد قابل بررسی

• نسبت اولیه CT
• جریان ثانویه CT؛ معمولاً ۱ یا ۵ آمپر
• مقدار تنظیم‌شده در منوی رگولاتور
• سازگاری CT با ورودی رگولاتور
• طول و سطح مقطع سیم‌های ثانویه

6. مقدار C/K اشتباه تنظیم شده است

C/K یکی از تنظیمات مهم رگولاتور بانک خازنی است. رگولاتور با این مقدار می‌فهمد پله اول خازن چقدر است و بر اساس آن تصمیم می‌گیرد چه زمانی پله‌ها را وصل یا قطع کند.

به زبان ساده:

• C: ظرفیت کوچک‌ترین پله خازنی
• K: نسبت تبدیل CT

اگر C/K بیشتر از مقدار واقعی تنظیم شود، رگولاتور ممکن است پله‌ها را دیرتر وارد مدار کند.

اگر C/K کمتر از مقدار واقعی باشد، ممکن است پله‌های بیشتری وارد مدار شوند و حتی شبکه پیش‌فاز شود.

پس اگر عملکرد بانک خازنی درست نیست، C/K را حدسی تغییر ندهید؛ اول ظرفیت پله اول، نسبت CT و تنظیمات رگولاتور را بررسی کنید.

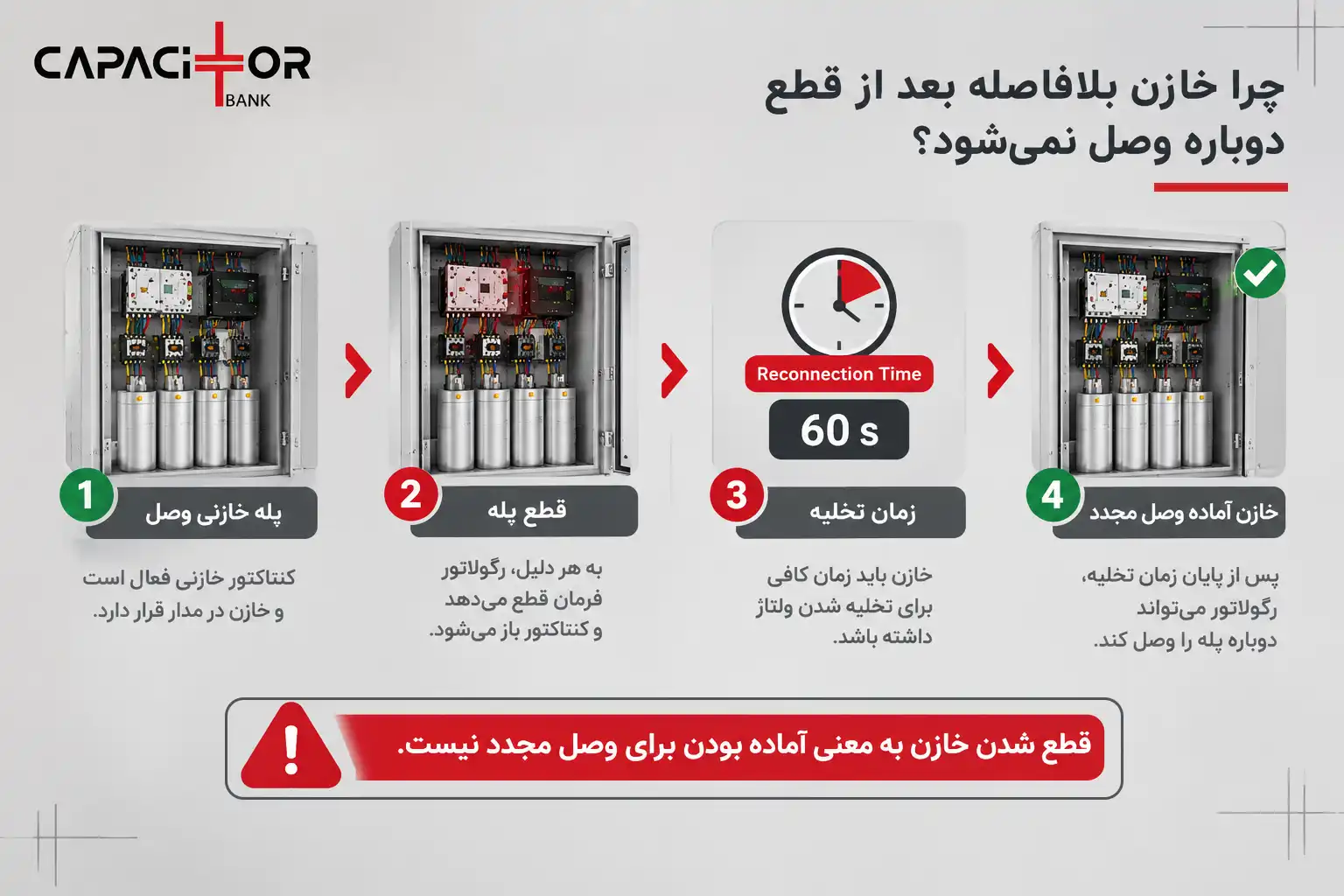

7. زمان تخلیه خازن هنوز تمام نشده است

خازن پس از قطع شدن، بلافاصله برای اتصال مجدد آماده نیست. خازن می‌تواند هنوز دارای انرژی و ولتاژ باقی‌مانده باشد. به همین دلیل رگولاتور دارای پارامتری مانند موارد زیر است:

• Reconnection Time
• Discharge Time
• Switching Delay
• Safety Time

این زمان از اتصال سریع و خطرناک پله جلوگیری می‌کند.

فرض کنید یک پله خازنی قطع شده است و رگولاتور برای آن زمان تخلیه ۶۰ ثانیه‌ای تنظیم شده است. اگر در این مدت بار دوباره افزایش پیدا کند، ممکن است رگولاتور فرمان وصل بدهد اما به دلیل قفل زمانی، پله را وارد مدار نکند.

نشانه‌ های این حالت

• پله قبلاً وصل بوده و به‌تازگی قطع شده است.
• روی نمایشگر تایمر یا زمان باقی‌مانده دیده می‌شود.
• بعد از چند ده ثانیه یا چند دقیقه، پله خودبه‌خود وارد مدار می‌شود.
• رگولاتور خطای جدی ندارد.

خرابی مقاومت تخلیه

مقاومت‌ های تخلیه که معمولاً روی خازن یا داخل مجموعه خازنی قرار دارند، وظیفه تخلیه انرژی باقی‌مانده را دارند. اگر این مقاومت‌ها خراب شوند، زمان تخلیه واقعی ممکن است با زمان تنظیم‌شده همخوانی نداشته باشد.

در چنین شرایطی، رگولاتور یا سیستم حفاظتی ممکن است از وصل مجدد پله جلوگیری کند.

زمان تخلیه مجاز را بر اساس کاتالوگ خازن، طراحی تابلو و دستورالعمل سازنده تنظیم کنید. کاهش بی‌ دلیل این زمان می‌ تواند به خازن، کنتاکتور و شبکه آسیب بزند.

8. رگولاتور به دلیل اضافه‌ ولتاژ یا افت‌ ولتاژ، پله‌ ها را قفل کرده است

رگولاتورهای جدید معمولاً برای حفاظت از بانک خازنی، شرایط ولتاژ شبکه را کنترل می‌کنند. اگر ولتاژ از محدوده مجاز خارج شود، رگولاتور ممکن است:

• پله‌های جدید را وارد مدار نکند.
• تمام پله‌ها را قطع کند.
• آلارم اضافه‌ولتاژ یا افت‌ولتاژ بدهد.
• وارد حالت حفاظتی شود.

علت‌ های رایج افت‌ ولتاژ

• افت شدید ولتاژ در زمان راه‌اندازی موتورهای بزرگ
• شل بودن اتصالات ورودی
• قطع شدن فیوز مدار اندازه‌گیری ولتاژ
• مشکل در ترانس ولتاژ
• انتخاب اشتباه محدوده ولتاژ رگولاتور
• قطع شدن یکی از فازها

علت‌ های اضافه بار‌ ولتاژ

• تنظیم نبودن ترانس یا شبکه
• قطع ناگهانی بارهای سنگین
• وجود ژنراتور یا منبع تغذیه نامناسب
• خطای تنظیم رگولاتور
• تشدید هارمونیکی در شبکه

ولتاژ اندازه‌گیری‌ شده روی نمایشگر رگولاتور باید با ولتاژ واقعی اندازه‌ گیری‌ شده توسط مولتی‌ متر یا پاور آنالایزر مقایسه شود.

9. هارمونیک زیاد باعث جلوگیری از ورود بانک خازنی شده است

در کارخانه‌هایی که از تجهیزات زیر استفاده می‌شود، هارمونیک می‌تواند قابل توجه باشد:

• درایو و اینورتر
• UPS
• رکتیفایر
• کوره القایی
• منابع تغذیه سوئیچینگ
• دستگاه‌های جوش
• آسانسور و بالابر با درایو
• تجهیزات الکترونیک قدرت

خازن‌ها در برابر هارمونیک‌ها حساس هستند. در بعضی شرایط، ترکیب خازن و اندوکتانس شبکه باعث تشدید موازی می‌شود. در این حالت جریان زیادی از خازن عبور می‌کند و ممکن است خازن، فیوز یا کنتاکتور آسیب ببیند.

به همین دلیل برخی رگولاتورها یا سیستم‌ های کنترل، در صورت تشخیص هارمونیک زیاد، اجازه ورود پله‌ ها را نمی‌ دهند.

نشانه‌های هارمونیک بالا

• داغ شدن غیرعادی خازن‌ها
• بادکردگی یا ترکیدن خازن
• سوختن مکرر فیوز خازن
• صدای وزوز از راکتور یا تابلو
• افزایش جریان صدای وزوز از راکتور یا تابلو
• افزایش جریان خ- قطع شدن پله‌ها پس از مدت کوتاه

راهکار

• اندازه‌گیری THD ولتاژ و جریان با پاورآنالایزر
• بررسی وجود یا عدم وجود راکتور دتون‌ شده
• انتخاب بانک خازنی مناسب برای شبکه‌های هارمونیکی
• کنترل جریان واقعی هر پله
• بررسی دمای خازن و تهویه تابلو

در شبکه‌های دارای هارمونیک، استفاده از بانک خازنی ساده بدون راکتور می‌تواند خطرناک باشد.

10. فیوز مدار فرمان یا فیوز قدرت خازن سوخته است

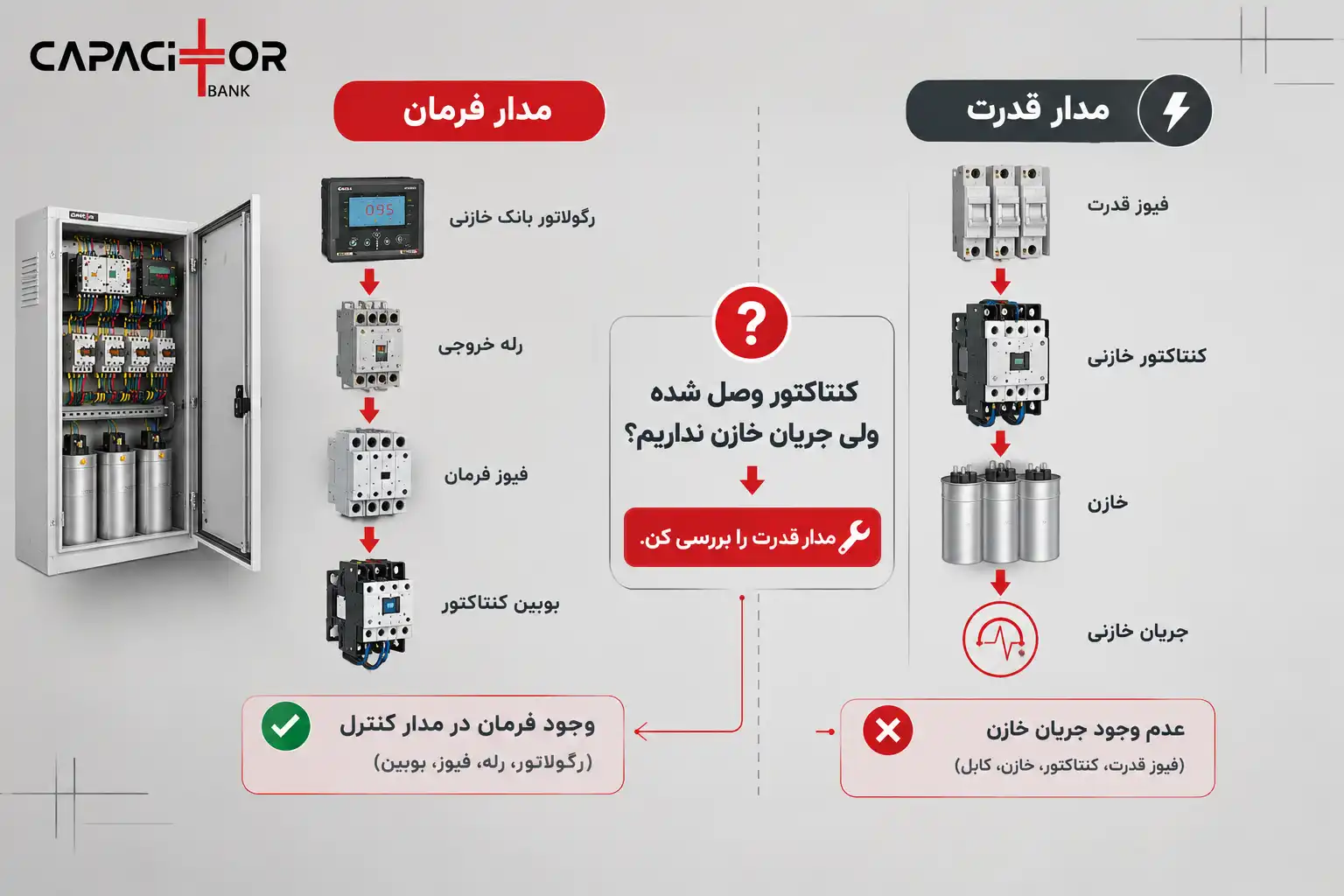

برای عملکرد هر پله معمولاً دو بخش باید سالم باشند:

1. مدار فرمان
2. مدار قدرت

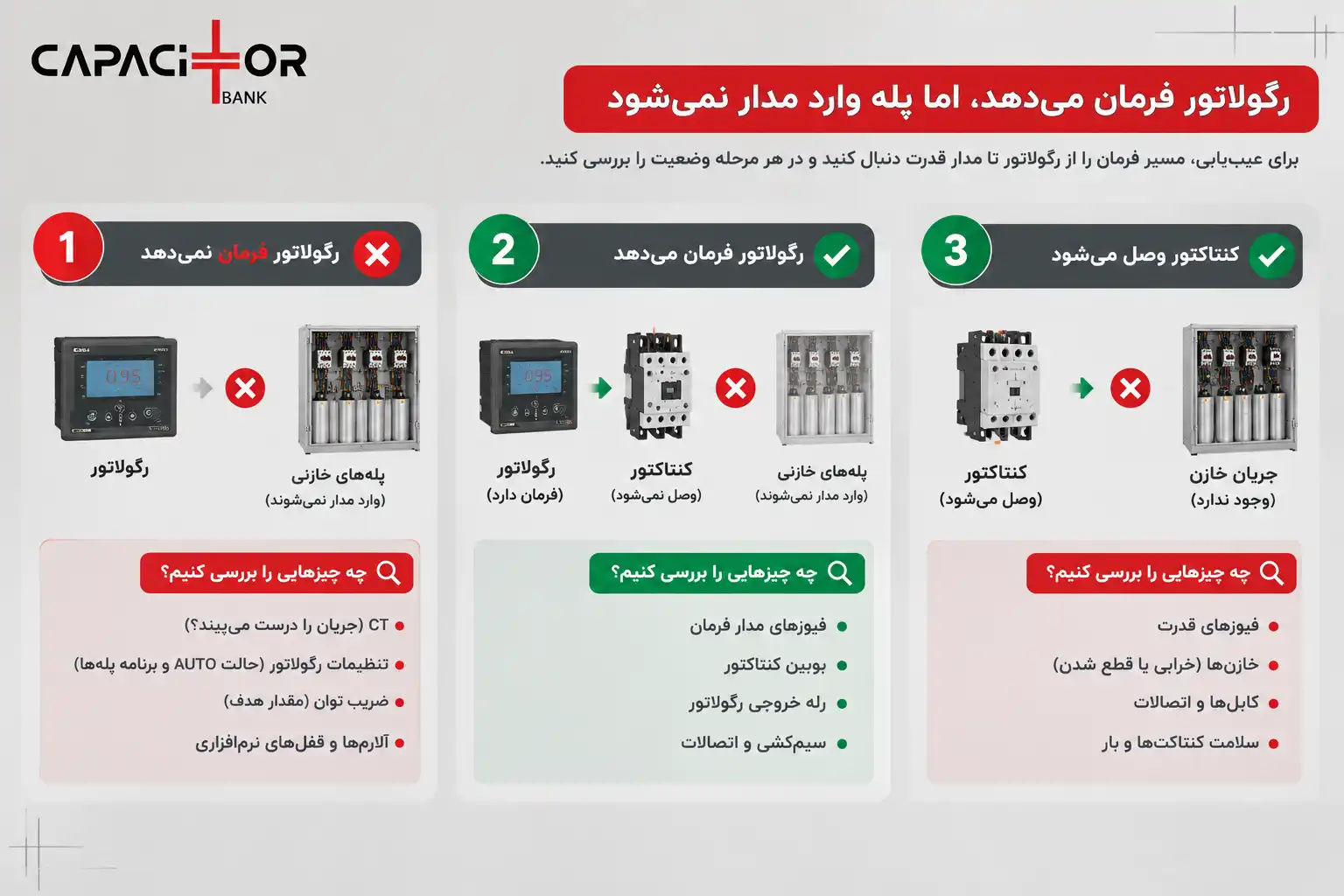

ممکن است رگولاتور سالم باشد اما فیوز مدار فرمان سوخته باشد. در این حالت خروجی رگولاتور فعال می‌شود، اما بوبین کنتاکتور ولتاژ دریافت نمی‌کند.

همچنین ممکن است فیوز قدرت همان پله سوخته باشد. در این حالت کنتاکتور وصل می‌شود، ولی جریان خازن برقرار نمی‌شود.

فیوزهایی که باید بررسی شوند

• فیوز تغذیه رگولاتور
• فیوز مدار فرمان
• فیوز بوبین کنتاکتورها
• فیوزهای قدرت هر پله
• فیوزهای اختصاصی خازن
• کلید مینیاتوری یا کلید حفاظتی تابلو

صرفاً نگاه کردن به فیوز همیشه کافی نیست. فیوز باید با ابزار مناسب تست پیوستگی و در صورت امکان از نظر ولتاژ دو طرف بررسی شود.

11. کنتاکتور معمولی برای بانک خازنی استفاده شده است

کنتاکتورهای خازنی با کنتاکتورهای معمولی موتور تفاوت دارند. هنگام وصل خازن، جریان هجومی بسیار زیادی ایجاد می‌شود. کنتاکتور مخصوص خازنی معمولاً به مقاومت‌های پیش‌درج یا کنتاکت‌های کمکی مخصوص مجهز هستند تا این جریان هجومی را محدود کنند.

اگر به‌جای کنتاکتور خازنی از کنتاکتور معمولی استفاده شود، ممکن است مشکلات زیر رخ دهد:

• جوش خوردن کنتاکت‌ها
• سوختن کنتاکتور
• ایجاد جرقه شدید

ایجاد جرقه شدید

• قطع شدن فیوز
• کاهش عمر خاز کامل پله

بنابراین کنتاکتور باید از نظر جریان، ظرفیت خازنی و کلاس کاری با پله موردنظر سازگار باشد.

12. رگولاتور به دلیل پیش‌ فاز شدن شبکه، پله اضافه نمی‌ کند

اگر تعداد زیادی خازن سه فاز از قبل وارد مدار باشد، ممکن است توان راکتیو شبکه از حالت پس‌ فاز به حالت پیش‌ فاز برود.

در این وضعیت، اضافه کردن خازن بیشتر خطرناک است. رگولاتور معمولاً پله‌ها را قطع می‌کند و از وصل پله جدید جلوگیری می‌کند.

دلایل پیش‌ فاز شدن

• ظرفیت زیاد بانک خازنی
• پایین بودن بار در ساعات کم‌مصرف
• گیر کردن کنتاکتور در حالت وصل
• خرابی رله خروجی
• اشتباه بودن تنظیم C/K
• باقی ماندن دستی یک یا چند پله در مدار
• نصب بانک ثابت با ظرفیت بیش از نیاز

گاهی مشکل از این نیست که بانک خازنی وارد مدار نمی‌ شود؛ بلکه رگولاتور عمداً از ورود آن جلوگیری می‌کند تا شبکه بیش از حد خازنی نشود.

نتیجه‌ گیری

اگر پله‌های بانک خازنی وارد مدار نمی‌شوند، لزوماً به معنی خراب بودن خازن‌ها نیست. همان‌طور که در این مقاله بررسی کردیم، مشکل می‌تواند از تنظیمات رگولاتور، CT و فازبندی آن، مقدار C/K، زمان تخلیه، ولتاژ شبکه، هارمونیک‌ها، فیوزها، کنتاکتور یا سیم‌کشی مدار فرمان و قدرت باشد.

برای عیب‌یابی، بهتر است به‌جای تعویض مستقیم خازن، مسیر عملکرد بانک را مرحله‌ به‌ مرحله بررسی کنید: ابتدا ببینید رگولاتور فرمان وصل می‌دهد یا خیر؛ سپس وضعیت CT، تنظیمات و ضریب توان را بررسی کنید و در ادامه، مدار فرمان، کنتاکتور، فیوز و جریان واقعی هر پله را کنترل کنید.

همچنین اگر رگولاتور از ورود پله جلوگیری می‌کند، ممکن است این کار به‌دلیل کم بودن بار، پیش‌فاز شدن شبکه، زمان تخلیه یا شرایط نامناسب ولتاژ و هارمونیک کاملاً عمدی و بخشی از عملکرد حفاظتی سیستم باشد. بنابراین قبل از هرگونه تغییر در تنظیمات یا تعویض قطعات، باید علت واقعی مشخص شود.

در نهایت، یک عیب‌ یابی اصولی زمانی نتیجه می‌دهد که رگولاتور، CT، مدار فرمان، مدار قدرت و خود خازن‌ها به‌عنوان یک سیستم واحد بررسی شوند؛ نه اینکه فقط یک قطعه، مانند خازن، به‌عنوان عامل خرابی در نظر گرفته شود.
