تصور کنید یک کارخانه تولیدی با ده ها موتور الکتریکی، ترانسفورماتور و دستگاه جوشکاری دارید. این تجهیزات علاوه بر توان مفید (توان اکتیو) که کار واقعی انجام می دهند، به توان راکتیو نیز نیاز دارند (توانی که صرف ایجاد میدان مغناطیسی می شود اما کار مفیدی تولید نمی کند). شرکت برق برای این توان راکتیو از شما جریمه می گیرد همچنین این توان راکتیو باعث افزایش جریان در کابل ها، گرم شدن تجهیزات و افت ولتاژ می شود. تابلو بانک خازنی تجهیزی است که برای حل این مشکل طراحی شده است. این تابلو مانند یک منبع انرژی محلی، توان راکتیو مورد نیاز را در محل تأمین می کند و دیگر نیازی نیست این توان از شبکه برق دریافت شود.
اهمیت بانک خازنی زمانی بیشتر مشخص می شود که بدانید برای مثال بهبود ضریب توان از ۰.۷ به ۰.۹۵ می تواند تا ۳۰ درصد جریان مصرفی را کاهش دهد، عمر تجهیزات را افزایش دهد و قبض برق را به طور قابل توجهی کم کند. اصلاح ضریب توان یکی از مهم ترین اقدامات بهینه سازی مصرف انرژی در صنایع است.
بانک خازنی سیستمی پیچیده از اجزای مختلف است که هر کدام نقش حیاتی در عملکرد صحیح و ایمن آن دارند. در این مقاله به بررسی دقیق و کاربردی تمامی اجزای تشکیل دهنده یک تابلوی بانک خازنی استاندارد می پردازیم تا بتوانید با آگاهی کامل، انتخاب، نصب و نگهداری این تجهیزات حیاتی را انجام دهید.
بیشتر بخوانید: علت خروج بانک خازنی از مدار هنگام ورود ژنراتور اضطراری
تابلو (Cabinet)
تابلو یا کابینت بانک خازنی، بدنه اصلی و محفظه ای است که تمامی تجهیزات از جمله خازن ها، کنتاکتورها، رگولاتور و تجهیزات حفاظتی در آن جای می گیرند. طراحی بانک خازنی باید با توجه به استانداردهای IEC 60439 و نیاز واقعی تاسیسات انجام شود. این تابلوها معمولا از ورق فولادی گالوانیزه یا پلی استر تقویت شده با فایبرگلاس (GRP) ساخته می شوند.
یکی از ویژگی های مهم تابلوی بانک خازنی، فضای کافی برای نصب خازن ها است. خازن های قدرت به دلیل تولید گرما نیاز به فاصله مناسب (حداقل ۵۰ میلی متر) بین یکدیگر دارند تا تهویه طبیعی یا مکانیکی به درستی انجام شود. تابلوهای بانک خازنی معمولا به صورت ایستاده (Floor Standing) یا دیواری (Wall Mounted) طراحی می شوند و ابعاد آن ها بسته به تعداد استپ ها و ظرفیت کل متفاوت است.
از جمله ویژگی های مهم تابلو مخصوص بانک خازنی:
- داشتن تهویه مناسب
- دارای دستگیره قفل دار استاندارد
- دارای صفحه مونتاژ برای نصب کنتاکتورها، فیوزها و تجهیزات کمکی
- دارای ریل DIN برای نصب رگولاتور و رله ها
- با رنگ پودری الکترواستاتیک با ضخامت حداقل ۸۰ میکرون با مقاومت در برابر خوردگی

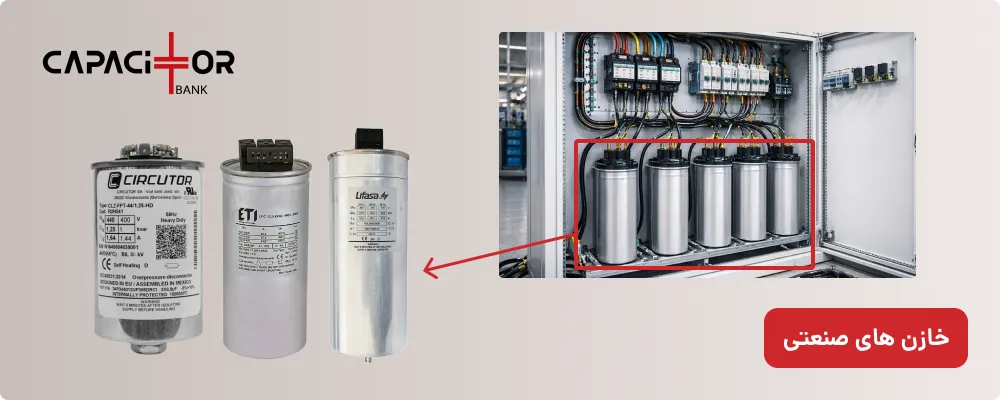

خازن های قدرت (Power Capacitors)
خازن های قدرت قلب اصلی بانک خازنی هستند که وظیفه تأمین توان راکتیو مورد نیاز شبکه را بر عهده دارند. این تجهیزات با ذخیره و آزادسازی انرژی الکتریکی و اصلاح کردن ضریب توان، جریان راکتیو ناشی از بارهای القایی مانند موتورها و ترانسفورماتورها را جبران می کنند. خازن های مدرن از فیلم پلی پروپیلن متالیزه ساخته می شوند که دارای قابلیت خودترمیمی هستند؛ به این معنی که در صورت بروز نقص جزئی در عایق، لایه فلزی اطراف نقص تبخیر شده و خازن بدون خرابی کامل به کار خود ادامه می دهد.
در یک بانک خازنی، معمولا چندین خازن با ظرفیت های مختلف به صورت پله ای (استپی) نصب می شوند تا رگولاتور بتواند بسته به نیاز لحظه ای شبکه، تعداد مشخصی از آن ها را وارد یا خارج از مدار کند.
نکات مهم در انتخاب و استفاده از خازن های قدرت:
- ولتاژ نامی خازن باید ۱۰ تا ۱۵ درصد بالاتر از ولتاژ شبکه انتخاب شود (مثلا برای شبکه ۴۰۰ ولت، خازن ۴۴۰ ولت)
- توان راکتیو از ۵ kVAr تا ۱۰۰ kVAr متغیر است و بر اساس نیاز شبکه انتخاب می شود
- نوع اتصالبه صورت تک فاز یا سه فاز با اتصال ستاره (Star) یا مثلث (Delta) است
- مقاومت تخلیه باید به صورت موازی با هر خازن نصب شود تا بار الکتریکی ظرف ۳ دقیقه به کمتر از ۵۰ ولت تخلیه شود (استاندارد IEC/IEEE)

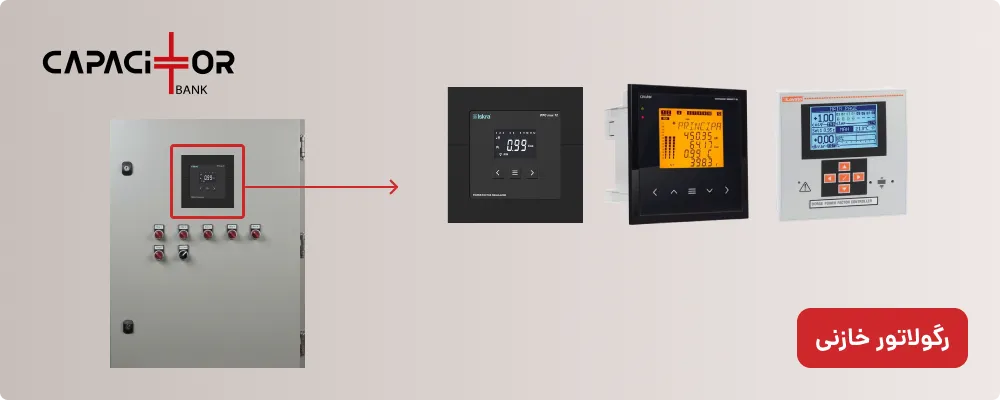

رگولاتور خازنی (Power Factor Controller)
رگولاتور خازنی مغز متفکر بانک خازنی است که به صورت مداوم پارامترهای شبکه را زیر نظر گرفته و تصمیم می گیرد چه تعداد از استپ های خازنی باید وارد یا خارج از مدار شوند. این دستگاه هوشمند از طریق ترانسفورماتور جریان (CT) اطلاعات لحظه ای شبکه را دریافت کرده و ضریب توان را محاسبه می کند. هدف اصلی رگولاتور، حفظ ضریب توان در محدوده مطلوب و جلوگیری از جبران سازی بیش از حد یا کمبود جبران سازی است.
رگولاتورهای مدرن دارای نمایشگر LCD یا LED هستند که اطلاعات کاملی از وضعیت شبکه و عملکرد بانک خازنی را نمایش می دهند. برای تاسیساتی که نیاز به کنترل هوشمند و بدون دخالت انسانی دارند، خرید بانک خازنی اتوماتیک با رگولاتور پیشرفته بهترین گزینه است.
بیشتر بخوانید: آیا ساختمان مجهز به چیلر و موتورخانه به تابلو بانک خازن نیاز دارد؟
ویژگی ها و پارامترهای مهم رگولاتور:
- نمایش پارامترها: ضریب توان، ولتاژ، جریان، توان اکتیو و راکتیو، فرکانس و وضعیت هر استپ
- ضریب توان هدف: معمولا بین ۰.۹۵ تا ۰.۹۹ تنظیم می شود (تنظیم روی ۱ توصیه نمی شود)
- زمان تأخیر: ۳۰ تا ۱۲۰ ثانیه بین کلیدزنی ها برای جلوگیری از فرسودگی کنتاکتورها
- تعداد استپ: معمولا ۶ تا ۱۲ استپ قابل کنترل
- حفاظت هارمونیک: تشخیص و جلوگیری از فعال سازی خازن در شرایط هارمونیک بالا
- ارتباطات: پروتکل های Modbus RTU/TCP، Profibus یا BACnet برای اتصال به SCADA
- ثبت رویدادها: ذخیره آلارم ها و تاریخچه عملکرد

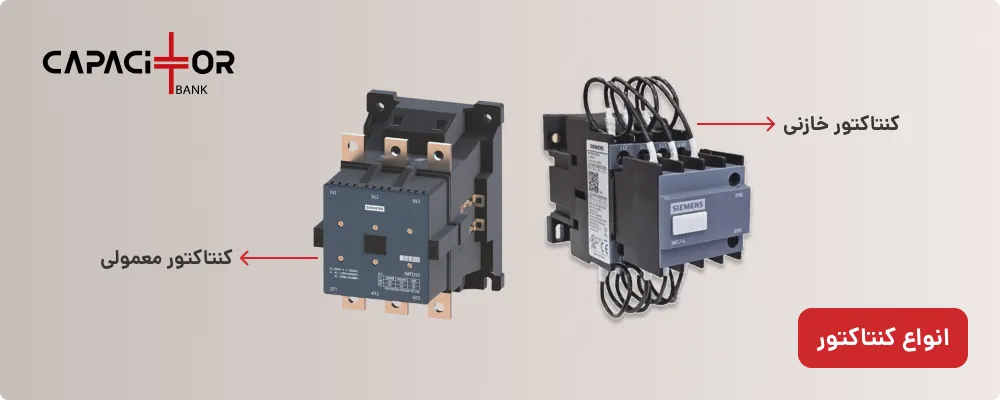

کنتاکتور خازنی (Capacitor Duty Contactor)
کنتاکتور خازنی کلید اصلی برای وصل و قطع هر استپ خازنی است، اما با کنتاکتورهای معمولی تفاوت اساسی دارد. هنگام وصل یک خازن به شبکه، جریان هجومی (Inrush Current) بسیار بالایی (معمولا ۱۰ تا ۲۰ برابر جریان نامی) برای چند میلی ثانیه جریان می یابد. کنتاکتورهای معمولی قادر به تحمل این جریان نیستند و کنتاکت های آن ها به سرعت می سوزند. کنتاکتورهای خازنی دارای کنتاکت های تقویت شده و در بسیاری از مدل ها، مقاومت پیش شارژ (Pre-charge Resistor) داخلی هستند که جریان هجومی را محدود می کند.
عمر مکانیکی کنتاکتورهای خازنی حداقل ۱۰۰,۰۰۰ کلیدزنی است که برای کاربردهای معمولی کافی است، اما در صنایعی که نوسانات بار زیاد است و کلیدزنی مکرر انجام می شود، ممکن است نیاز به تعویض زودتر یا استفاده از سیستم های کلیدزنی الکترونیکی (Static Switching) باشد.
نکات مهم در استفاده از کنتاکتور خازنی:
- هنگام انتخاب کنتاکتور، باید ظرفیت جریان آن حداقل ۱.۵ برابر جریان نامی خازن باشد تا حاشیه ایمنی کافی وجود داشته باشد.
- همچنین کنتاکتورها باید دارای کنتاکت های کمکی (Auxiliary Contacts) باشند که وضعیت آن ها را به رگولاتور اطلاع دهند.
- نکته مهم دیگر، استفاده از کنتاکتورهای با بوبین ۲۴VDC یا ۲۳۰VAC است که از طریق رگولاتور کنترل می شوند.

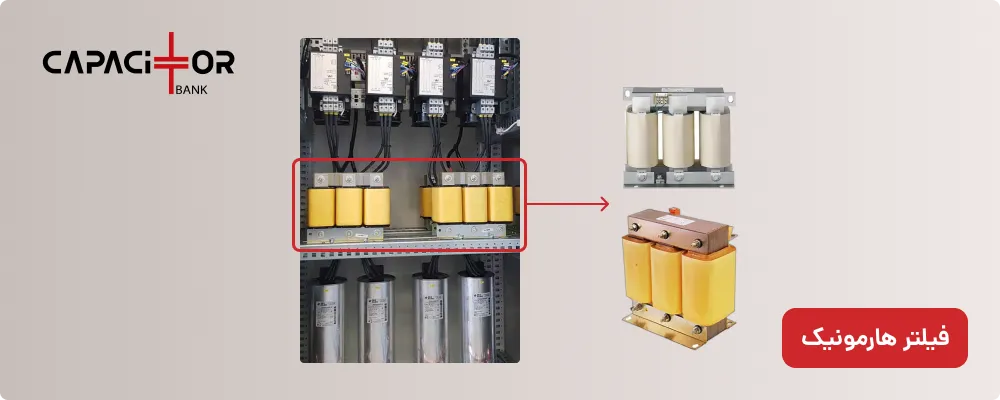

راکتور سری یا فیلتر هارمونیک (Series Reactor/Harmonic Filter)
راکتور سری یا فیلتر هارمونیک تجهیزی است که در همه بانک های خازنی وجود ندارد. این سلف فقط زمانی به صورت سری با خازن نصب می شود که شبکه برق آلوده به هارمونیک باشد. اگر در تاسیسات تجهیزاتی مانند درایو فرکانس متغیر (VFD)، اینورتر، کوره قوس الکتریکی، یوپیاس های بزرگ یا دستگاه های جوشکاری الکترونیکی وجود داشته باشد، به فیلتر هارمونیک نیاز است.
فیلتر هارمونیک با ایجاد یک مدار LC، فرکانس رزونانس را به پایین تر از کمترین هارمونیک موجود منتقل کرده و از ورود جریان های هارمونیکی به خازن جلوگیری می کند.
نکات کاربردی:
- چه زمانی نیاز است: اگر THD جریان شبکه بالای ۵٪ باشد یا بیش از ۲۵٪ بار الکترونیک قدرت باشد
- مزیت جانبی: محدود کردن جریان هجومی و افزایش عمر کنتاکتورها
- نکته مهم: استفاده از فیلتر هارمونیک باعث افزایش ۵ تا ۱۵ درصدی ولتاژ روی خازن می شود، بنابراین خازن باید با ولتاژ نامی بالاتر (مثلا ۴۸۰V به جای ۴۴۰V) انتخاب شود

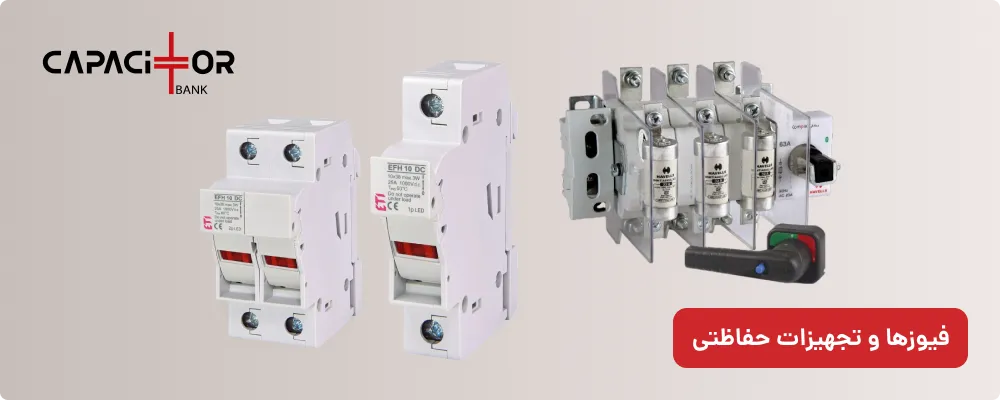

فیوزها و تجهیزات حفاظتی (Fuses and Protection Devices)
حفاظت صحیح بانک خازنی برای جلوگیری از خسارات جانی و مالی ضروری است. فیوزها و تجهیزات حفاظتی اولین خط دفاعی در برابر اتصال کوتاه، اضافه جریان و سایر خطاها هستند. برای بانک های خازنی از فیوزهای سریع یا فیوزهای مخصوص خازن استفاده می شود که باید با توجه به جریان هجومی بالای خازن ها انتخاب شوند.
علاوه بر فیوز، کلید ورودی و رله های حفاظتی مختلف برای حفاظت جامع سیستم استفاده می شوند. در سیستم های پیشرفته، رله های دیجیتال چندمنظوره تمام حفاظت ها را در یک دستگاه ارائه می دهند.
سایر اجزای تابلو بانک خازنی
علاوه بر اجزای اصلی که تاکنون بررسی کردیم، تابلو بانک خازنی شامل تجهیزات کمکی دیگری نیز هست که نقش های جانبی اما ضروری دارند. ترانسفورماتورهای اندازه گیری جریان و ولتاژ (CT و PT) برای ارسال اطلاعات به رگولاتور، سیستم اتصال زمین برای ایمنی، سیستم خنک کاری و تهویه برای حفظ دمای مناسب، لامپ های سیگنال و نشانگرها برای نمایش وضعیت، بوتون های کنترلی و کلیدهای دستی برای مدیریت سیستم، و در نهایت سیستم مانیتورینگ و ارتباطات (Modbus, Profibus) برای اتصال به شبکه های نظارتی از جمله این تجهیزات هستند که در کنار هم، یک بانک خازنی کامل و کاربردی را تشکیل می دهند.
نکات تکمیلی در انتخاب و نصب اجزای بانک خازنی
۱. انتخاب ولتاژ نامی خازن
خازن ها باید با ولتاژ نامی 10-15% بالاتر از ولتاژ شبکه انتخاب شوند.
۲. بررسی نیاز به راکتور سری
اگر THD جریان بیش از 5% یا بارهای الکترونیک (درایو، UPS، کوره القایی) بیش از 25% بار کل هستند، حتما از راکتور سری استفاده کنید.
۳. انتخاب کنتاکتور مخصوص خازن
کنتاکتورهای معمولی مناسب تابلو بانک خازنی نیستند. از کنتاکتور خازنی با ظرفیت جریان حداقل 1.5 برابر جریان نامی خازن استفاده کنید.
۴. تنظیم ضریب توان هدف
در هنگام تنظیم رگولاتور خازنی، ضریب توان هدف را روی 0.95-0.98 تنظیم کنید. تنظیم روی 1 باعث نوسان و کلیدزنی مکرر می شود.
۵. زمان تأخیر بین کلیدزنی ها
حداقل 30-60 ثانیه تأخیر بین روشن/خاموش کردن استپ ها تنظیم کنید تا خازن کاملا تخلیه شود.
۶. شرایط محیط نصب
دمای محیط نصب باید زیر 45°C باشد. در محیط های گرم حتما از فن اگزاست با ترموستات استفاده کنید.
۷. فاصله نصب خازن ها
حداقل 50 میلی متر فاصله بین خازن ها رعایت شود تا تهویه مناسب انجام گیرد.
۸. نصب صحیح CT
ترانسفورماتور جریان (CT) باید در بالادست بانک خازنی و پایین دست بارها نصب شود تا رگولاتور صحیح کار کند.
۹. اتصال زمین استاندارد
مقاومت اتصال زمین تابلو باید کمتر از 1 اهم باشد. از سیم مسی با سطح مقطع مناسب استفاده کنید.
۱۰. تست اولیه قبل از راه اندازی
قبل از راه اندازی بانک خازن، حتما مگر خازن ها (باید بالای 100 مگااهم باشد)، سلامت کنتاکتورها و تنظیمات رگولاتور را بررسی کنید.
بیشتر بخوانید: نکات مهم قبل از راه اندازی بانک خازنی
جمع بندی
بانک خازنی از اجزای متعددی تشکیل شده که هر کدام نقش مشخصی در جبران توان راکتیو و بهبود ضریب توان دارند. تابلو؛ محافظ فیزیکی سیستم، خازن های قدرت؛ قلب اصلی جبران سازی، رگولاتور؛ مغز هوشمند کنترل، کنتاکتورهای مخصوص؛ کلیدهای قدرت، راکتور سری؛ محافظ در برابر هارمونیک و تجهیزات حفاظتی؛ نگهبان سیستم هستند.
انتخاب صحیح هر یک از این اجزا با توجه به مشخصات فنی دقیق (ولتاژ، جریان، استانداردها، شرایط محیطی) و رعایت نکات نصب و راه اندازی، تضمین کننده عملکرد بهینه، کاهش هزینه های انرژی، افزایش عمر تجهیزات و جلوگیری از خسارات احتمالی است. سرمایه گذاری در یک بانک خازنی استاندارد و با کیفیت، در کوتاه مدت بازگشت سرمایه قابل توجهی دارد. برای اطلاع از قیمت تابلو بانک خازنی متناسب با نیاز تاسیسات خود، مشاوره با متخصصان توصیه می شود.
