اگر در یک واحد صنعتی یا تجاری با مشکل توان راکتیو و ضریب توان پایین روبه رو هستید، احتمالاً هنگام انتخاب بانک خازنی با دو گزینه اصلی مواجه شده اید: بانک خازنی ثابت و بانک خازنی اتوماتیک.
هر دو نوع بانک خازنی برای جبران توان راکتیو و بهبود ضریب توان استفاده میشوند، اما روش عملکرد آنها متفاوت است. انتخاب بین این دو نیز فقط به قیمت یا ظرفیت بانک بستگی ندارد؛ بلکه باید ببینید مصرف توان راکتیو در مجموعه شما ثابت است یا در طول زمان تغییر می کند.
در این مقاله تفاوت بانک خازنی ثابت و اتوماتیک را به زبان ساده بررسی میکنیم و در پایان توضیح می دهیم که برای هر نوع کاربری کدام گزینه منطقی تر است.
بانک خازنی چیست و چه کاری انجام میدهد؟
بسیاری از تجهیزات صنعتی مانند موتورهای القایی، پمپ، کمپرسورها و ترانسفورماتور برای عملکرد خود به توان راکتیو نیاز دارند. توان راکتیو مستقیماً کار مفید تولید نمی کند، اما برای ایجاد میدان مغناطیسی در بسیاری از تجهیزات الکتریکی ضروری است. افزایش بیش از حد آن باعث می شود جریان بیشتری از شبکه عبور کند و در نتیجه ظرفیت تجهیزات و کابل ها بیشتر درگیر شود.
خازن قدرت با تولید توان راکتیو خازنی، بخشی از توان راکتیو مورد نیاز بارهای القایی را جبران می کند. به این ترتیب میتوان ضریب توان را بهبود داد و جریان مورد نیاز شبکه را کاهش داد. بانک خازنی در واقع مجموعه ای از خازن هاست که برای همین هدف در کنار تجهیزات حفاظتی و کنترلی مورد استفاده قرار میگیرد.
اما یک سؤال مهم وجود دارد:
آیا لازم است خازن ها همیشه در مدار باشند؟
پاسخ به این سؤال، تفاوت اصلی بانک خازنی ثابت و اتوماتیک را مشخص می کند.

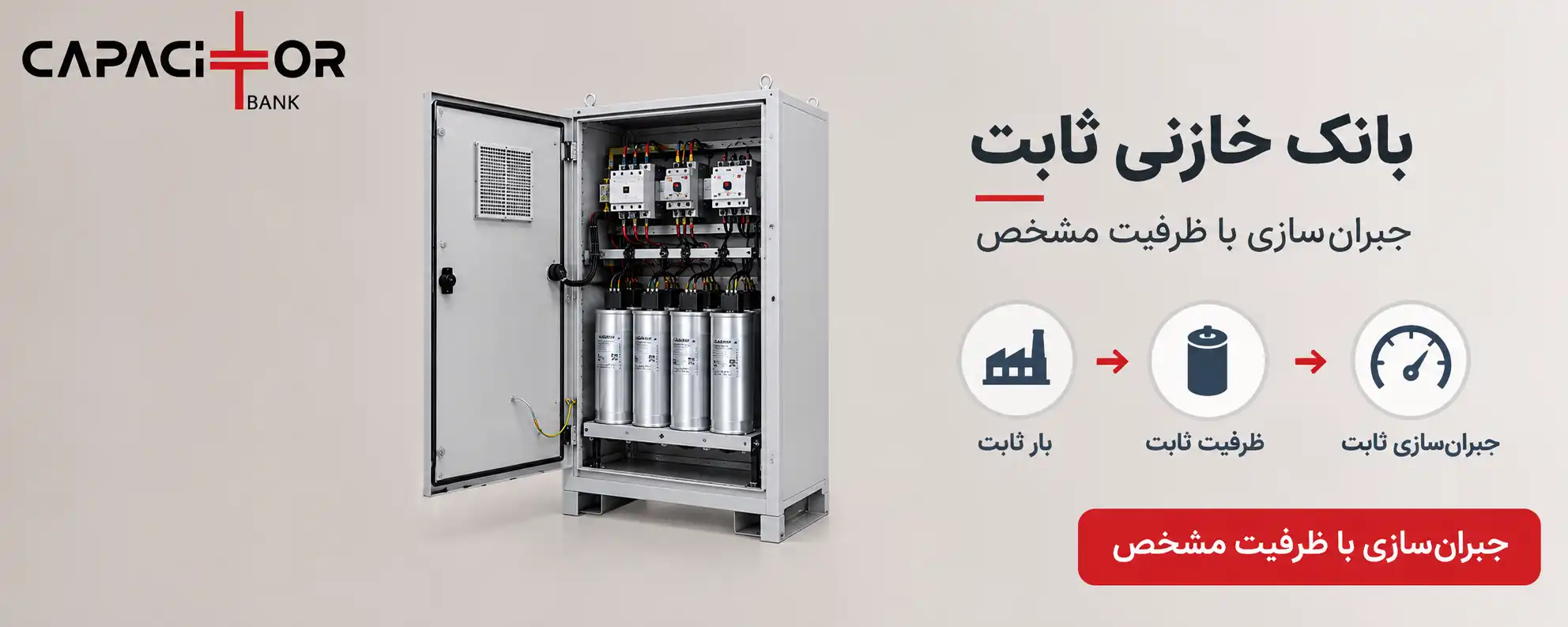

بانک خازنی ثابت چیست؟
در بانک خازنی ثابت، ظرفیت مشخصی از خازن در مدار قرار می گیرد و میزان جبران سازی در طول کار ثابت است. برای مثال، فرض کنید یک مجموعه به طور نسبتاً ثابت به حدود 50 kVAr توان راکتیو نیاز دارد. در چنین شرایطی می توان از یک بانک خازنی با ظرفیت مناسب برای جبران این مقدار استفاده کرد.
در ساده ترین حالت، بانک ثابت زمانی در مدار قرار میگیرد که بار مربوطه فعال است و جبران سازی مورد نیاز آن را انجام میدهد.
مزیت اصلی بانک ثابت چیست؟
ساختار بانک ثابت نسبت به بانک اتوماتیک ساده تر است. به همین دلیل معمولاً:
- هزینه اولیه کمتری دارد.
- تجهیزات کنترلی کمتری نیاز دارد.
- نصب و نگهداری آن ساده تر است.
- برای بارهایی که مصرف آنها تغییر زیادی نمی کند، گزینه مناسبی است.
اما همین سادگی یک محدودیت مهم هم ایجاد میکند.
مشکل بانک خازنی ثابت در بارهای متغیر
فرض کنید یک بانک خازنی 100 kVAr در کارخانه نصب شده است. در زمان فعالیت کامل کارخانه ممکن است تقریباً همین مقدار جبران سازی مورد نیاز باشد. اما اگر بخشی از تجهیزات خاموش شوند، نیاز واقعی کارخانه ممکن است به 30 یا 40 kVAr کاهش پیدا کند.
در این حالت اگر ظرفیت 100 کیلووار همچنان در مدار باقی بماند، امکان اضافه جبران وجود دارد. بنابراین بانک ثابت برای مجموعه ای که بار آن مرتباً کم و زیاد میشود، همیشه انتخاب مناسبی نیست.

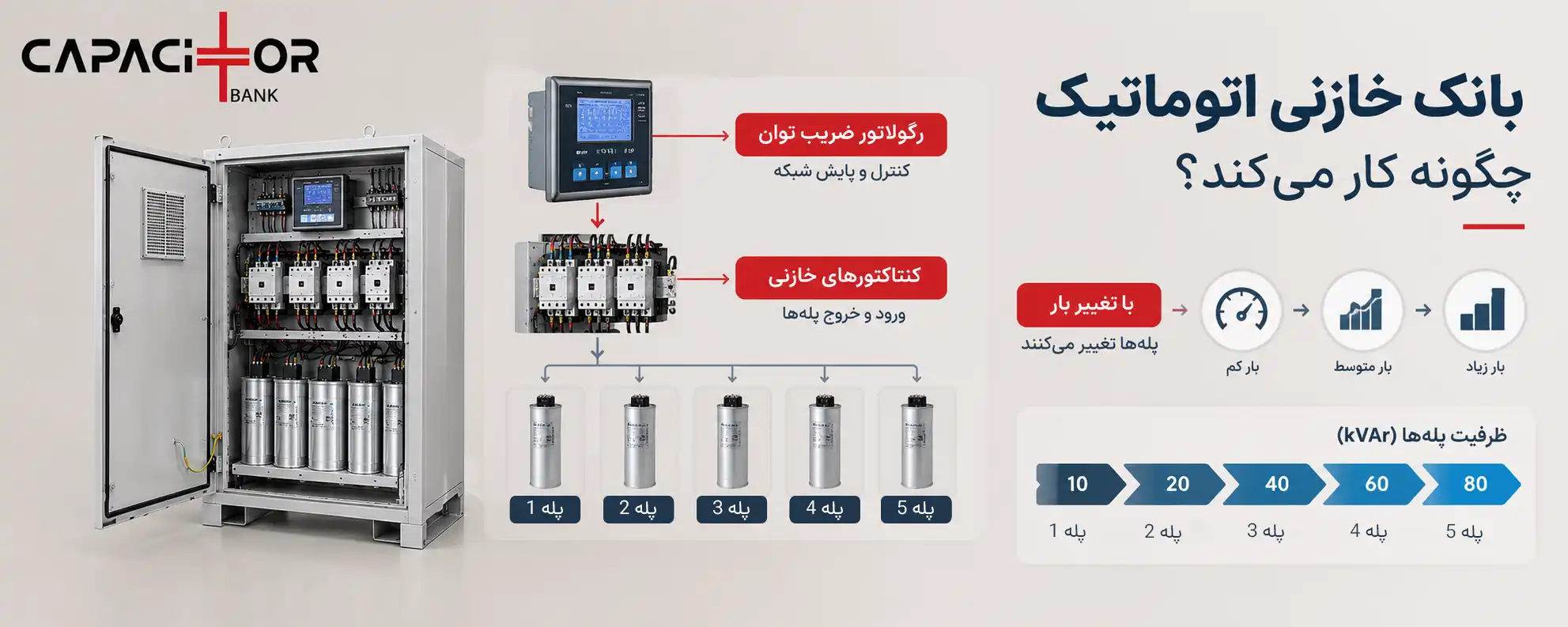

بانک خازنی اتوماتیک چیست؟
در بانک خازنی اتوماتیک، ظرفیت کل بانک به چند پله خازنی تقسیم میشود. برای مثال یک بانک 100 kVAr میتواند از چند پله تشکیل شود:
10 + 10 + 20 + 20 + 40 kVAr
در این ساختار، تمام خازنها الزاماً همزمان وارد مدار نمیشوند. یک رگولاتور ضریب توان وضعیت شبکه را بررسی میکند و با توجه به میزان توان راکتیو مورد نیاز، پله های مناسب را وارد یا از مدار خارج می کند.
برای مثال:
- در بار کم → پله های کمتری وارد مدار میشوند.
- با افزایش بار → پله های بیشتری وارد مدار میشوند.
- با کاهش بار → پله های اضافی از مدار خارج میشوند.
در نتیجه ظرفیت خازنی تا حد امکان با نیاز واقعی شبکه هماهنگ میشود.
رگولاتور در بانک خازنی اتوماتیک چه کاری انجام میدهد؟
رگولاتور را میتوان مغز بانک خازنی اتوماتیک دانست. این تجهیز با دریافت اطلاعات جریان و وضعیت شبکه، ضریب توان را کنترل میکند و تصمیم میگیرد چه زمانی کدام پله خازنی وارد یا خارج شود.
بنابراین تفاوت مهم بانک ثابت و اتوماتیک این است که:
بانک ثابت مقدار مشخصی جبران سازی ارائه می دهد، اما بانک اتوماتیک مقدار جبران سازی را متناسب با شرایط بار تغییر میدهد.
تفاوت بانک خازنی ثابت و اتوماتیک در یک نگاه
| ویژگی | بانک خازنی ثابت | بانک خازنی اتوماتیک |
|---|---|---|
| مقدار جبران سازی | ثابت | متغیر و پله ای |
| رگولاتور ضریب توان | معمولاً ندارد | دارد |
| مناسب بار ثابت | بسیار مناسب | مناسب |
| مناسب بار متغیر | محدود | بسیار مناسب |
| احتمال اضافه جبران | در بارهای متغیر بیشتر | کمتر |
| ساختار | ساده تر | پیچیده تر |
| هزینه اولیه | معمولاً کمتر | معمولاً بیشتر |
| انعطاف پذیری | کمتر | بیشتر |
| نگهداری | ساده تر | نیازمند بررسی تجهیزات کنترلی و کلید زنی |
بانک خازنی ثابت بهتر است یا اتوماتیک؟
نمیتوان گفت یکی از این دو همیشه بهتر است. انتخاب درست به نوع مصرف برق مجموعه بستگی دارد. اگر بار شما تقریباً ثابت است و مقدار توان راکتیو تغییر زیادی نمیکند، بانک ثابت میتواند راهکاری ساده و اقتصادی باشد.
اما اگر بار شما در طول روز تغییر میکند، استفاده از بانک اتوماتیک معمولاً انتخاب مناسبتری است.
بانک ثابت برای چه مکانی مناسب است؟
بانک ثابت میتواند برای شرایطی مانند موارد زیر مناسب باشد:
- یک موتور با بار نسبتاً ثابت
- ترانسفورماتور با نیاز جبران سازی مشخص
- تجهیزات یا خطوطی که مدت زیادی با بار تقریباً ثابت کار می کنند.
- مجموعههایی که تغییرات توان راکتیو آنها کم است
در چنین کاربردهایی، نصب یک ظرفیت ثابت میتواند بدون نیاز به سیستم کنترل پیچیده، توان راکتیو مورد نیاز را جبران کند.
بانک اتوماتیک برای چه مکان هایی مناسب است؟
بانک اتوماتیک بیشتر برای مجموعه هایی مناسب است که مصرف آنها در طول زمان تغییر میکند؛ مانند:
- کارخانه ها
- کارگاه های صنعتی
- ساختمان بزرگ
- خطوط تولید
- مجموعه هایی با چندین موتور و تجهیزات مختلف
- تأسیساتی که بخشی از تجهیزات در ساعات مختلف خاموش و روشن میشوند
در این شرایط، نیاز به توان راکتیو همیشه یکسان نیست و استفاده از پلههای قابل کنترل مزیت مهمی محسوب میشود.
یک مثال ساده برای درک تفاوت
فرض کنید یک کارخانه در ساعات مختلف روز چنین شرایطی دارد:
صبح: مصرف راکتیو 30 kVAr
ظهر: مصرف راکتیو 80 kVAr
اوج تولید: مصرف راکتیو 120 kVAr
پایان شیفت: مصرف راکتیو 40 kVAr
اگر یک بانک ثابت 120 kVAr در مدار قرار گیرد، در زمان اوج تولید ممکن است مناسب باشد؛ اما در ساعات کم بار ظرفیت آن بسیار بیشتر از نیاز واقعی شبکه خواهد بود. در مقابل، یک بانک اتوماتیک 120 kVAr که به پلههای مختلف تقسیم شده است میتواند مثلاً در زمان مصرف پایین فقط بخشی از ظرفیت خود را وارد مدار کند و با افزایش بار، پلههای بیشتری را فعال کند.
به همین دلیل بانک اتوماتیک برای چنین شرایطی انعطاف پذیری بیشتری دارد.
آیا بانک اتوماتیک همیشه انتخاب بهتری است؟
خیر.یکی از اشتباهات رایج این است که تصور کنیم چون بانک اتوماتیک قابلیتهای بیشتری دارد، در تمام پروژهها باید از آن استفاده کرد. اگر بار شما ثابت باشد، استفاده از بانک اتوماتیک ممکن است فقط باعث افزایش هزینه و پیچیدگی تابلو شود، بدون اینکه مزیت قابلتوجهی ایجاد کند.
برای مثال، اگر یک موتور بزرگ تقریباً همیشه با شرایط مشخصی کار میکند، میتوان جبرانسازی آن را به شکل مناسب و متناسب با شرایط کاری موتور طراحی کرد. بنابراین بانک اتوماتیک زمانی ارزش واقعی خود را نشان میدهد که بار واقعاً متغیر باشد.

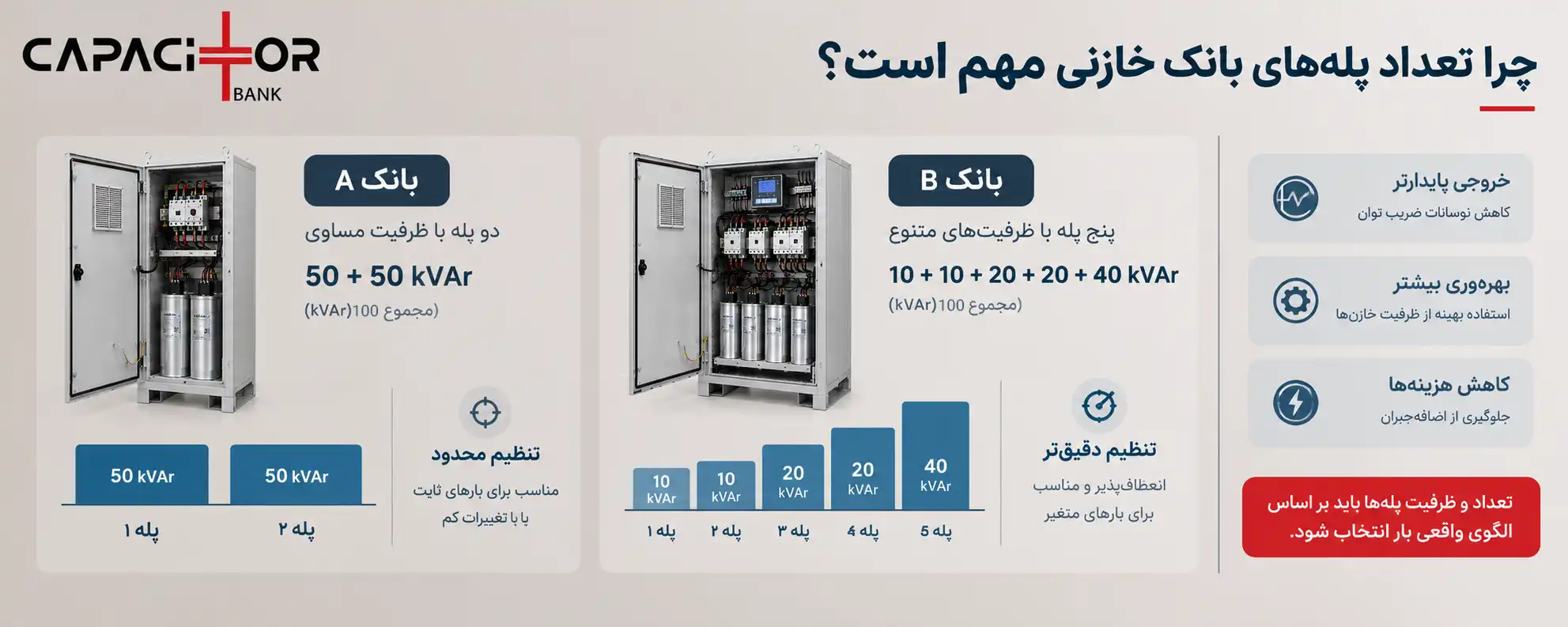

تعداد پله بانک خازنی اتوماتیک چه اهمیتی دارد؟
در بانک اتوماتیک، فقط ظرفیت کل بانک اهمیت ندارد؛ نحوه تقسیم ظرفیت بین پلهها نیز مهم است.
برای مثال دو بانک زیر هر دو ظرفیت کل 100 kVAr دارند:
بانک اول:
50 + 50 kVAr
بانک دوم:
10 + 10 + 20 + 20 + 40 kVAr
بانک دوم امکان تنظیم دقیقتری دارد؛ زیرا رگولاتور گزینههای بیشتری برای انتخاب میزان جبرانسازی در اختیار دارد. البته این به معنی آن نیست که همیشه باید تعداد پله ها را تا حد امکان زیاد کرد. تعداد و ظرفیت پلهها باید بر اساس الگوی واقعی بار و نیاز پروژه تعیین شود.
تفاوت بانک خازنی ثابت و اتوماتیک از نظر قیمت
به طور کلی، بانک خازنی ثابت ساختار سادهتری دارد و به همین دلیل هزینه اولیه آن معمولاً کمتر است. در بانک اتوماتیک علاوه بر خازنها، بسته به طراحی تابلو ممکن است تجهیزاتی مانند موارد زیر مورد نیاز باشد:
- رگولاتور ضریب توان
- کنتاکتورهای خازنی
- تجهیزات حفاظتی هر پله
- تجهیزات اندازهگیری
- شینه و تجهیزات مربوط به تابلو
- در برخی پروژهها راکتور محدودکننده هارمونیک
بنابراین قیمت بانک اتوماتیک معمولاً بالاتر است. اما نباید فقط قیمت خرید را مقایسه کرد. اگر بار متغیر باشد، انتخاب بانک ثابت نامناسب میتواند باعث عملکرد نامطلوب سیستم و نیاز به اصلاحات بعدی شود.
آیا بانک خازنی اتوماتیک باعث حذف اضافه جبران میشود؟
بانک اتوماتیک احتمال اضافهجبران را نسبت به بانک ثابت در بارهای متغیر کاهش میدهد، زیرا پلهها میتوانند متناسب با نیاز شبکه وارد یا خارج شوند. اما این موضوع به معنی حذف مطلق اضافهجبران نیست.
تنظیم صحیح رگولاتور، انتخاب مناسب ظرفیت پلهها، تنظیم نسبت CT، انتخاب محل صحیح ترانس جریان و طراحی درست بانک اهمیت زیادی دارند. بنابراین صرفاً خرید یک رگولاتور اتوماتیک به معنی طراحی صحیح سیستم جبرانسازی نیست.
اگر شبکه هارمونیک داشته باشد چه؟
این موضوع بسیار مهم است. اگر در مجموعه از تجهیزاتی مانند:
- اینورتر و درایو
- UPS
- یکسوسازها
- منابع تغذیه سوئیچینگ
- تجهیزات الکترونیک قدرت
استفاده میشود، قبل از انتخاب بانک خازنی باید وضعیت هارمونیک های شبکه بررسی شود. وجود خازن در شبکه میتواند در شرایط خاص باعث ایجاد یا تشدید پدیده رزونانس شود. در چنین پروژههایی ممکن است به جای بانک خازنی معمولی، استفاده از بانک خازنی همراه با راکتور دتون شده (Detuned Reactor) یا سایر راهکارهای مناسب فیلترینگ ضروری باشد.
بنابراین اگر شبکه هارمونیک قابلتوجهی دارد، سؤال فقط این نیست که:
«بانک ثابت بخرم یا اتوماتیک؟»
بلکه باید پرسید:
«چه نوع سیستم جبرانسازی برای این شبکه مناسب است؟»
بانک خازنی اتوماتیک کنتاکتوری یا تریستوری؟
یک نکته مهم دیگر این است که بانک اتوماتیک همیشه به معنی بانک تریستوری نیست. در بسیاری از تابلوهای بانک خازنی اتوماتیک، پلهها با کنتاکتور مخصوص خازن وارد و خارج میشوند. این روش برای بسیاری از بارهای صنعتی معمولی مناسب است.
اما در بارهایی که توان راکتیو با سرعت بسیار زیاد تغییر میکند، مانند برخی خطوط جوشکاری یا بارهای با تغییرات سریع، ممکن است کلیدزنی سریع با تریستور یا سیستمهای استاتیک مناسبتر باشد.
بنابراین میتوان یک دستهبندی ساده داشت:
بانک ثابت → جبرانسازی با ظرفیت ثابت
بانک اتوماتیک کنتاکتوری → جبرانسازی پلهای برای بار متغیر
بانک اتوماتیک تریستوری/استاتیک → جبرانسازی سریع برای بارهایی با تغییرات شدید و سریع
چگونه بین بانک ثابت و اتوماتیک انتخاب کنیم؟
برای انتخاب درست، قبل از خرید به این چند سؤال پاسخ دهید:
1. آیا بار مجموعه ثابت است؟
اگر تقریباً همیشه یک مقدار مشخص توان راکتیو مصرف میشود، بانک ثابت میتواند گزینه مناسبی باشد.
2. آیا تجهیزات مرتب خاموش و روشن میشوند؟
اگر مقدار مصرف توان راکتیو در طول روز تغییر زیادی دارد، بانک اتوماتیک گزینه مناسبتری است.
3. آیا چندین بار مختلف در مجموعه وجود دارد؟
هرچه تنوع بار و تغییرات مصرف بیشتر باشد، استفاده از جبرانسازی پلهای اهمیت بیشتری پیدا میکند.
4. آیا شبکه هارمونیک دارد؟
اگر پاسخ مثبت است، قبل از انتخاب بانک باید هارمونیکها بررسی شوند و ممکن است بانک دتونشده مورد نیاز باشد.
5. سرعت تغییر بار چقدر است؟
اگر بار بهآرامی تغییر میکند، بانک اتوماتیک کنتاکتوری در بسیاری از پروژهها کافی است.
اگر تغییرات بسیار سریع باشند، باید راهکارهای سریعتر مانند سیستمهای تریستوری بررسی شوند.
جمعبندی؛ بانک خازنی ثابت بخریم یا اتوماتیک؟
به زبان ساده:
- اگر بار شما ثابت است → بانک خازنی ثابت میتواند انتخاب اقتصادی و سادهای باشد.
- اگر بار شما متغیر است → بانک خازنی اتوماتیک معمولاً انتخاب مناسبتری است.
- اگر بار شما بسیار سریع تغییر میکند → ممکن است بانک اتوماتیک تریستوری یا استاتیک مناسبتر باشد.
- اگر شبکه هارمونیک دارد → باید قبل از انتخاب بانک، هارمونیک و احتمال رزونانس بررسی شود.
در نتیجه، انتخاب بانک خازنی نباید صرفاً بر اساس ظرفیت kVAr یا قیمت انجام شود. الگوی مصرف، میزان تغییرات بار، هارمونیک ، نوع تجهیزات و نحوه بهره برداری از شبکه همگی در انتخاب صحیح تأثیر دارند.
اگر برای پروژه خود بین بانک خازنی ثابت و اتوماتیک مردد هستید، بررسی اطلاعات شبکه و الگوی مصرف می تواند مشخص کند کدام راهکار از نظر فنی و اقتصادی مناسب تر است.
