آموزش تست سلامت خازن سه فاز

خرابی خازن یکی از مشکلاتی است که می‌ تواند باعث کاهش عملکرد بانک خازنی، پایین آمدن ضریب توان، از مدار خارج شدن پله‌ های بانک و در بعضی شرایط افزایش دما و آسیب به سایر تجهیزات شود. اما هر خازنی که جریان متفاوتی دارد یا ظرفیت آن کمی تغییر کرده، لزوماً خراب نیست و برای تشخیص صحیح باید چند عامل را هم‌زمان بررسی کرد.

سؤال اصلی این است:

چگونه بفهمیم خازن بانک خازنی سالم است یا باید تعویض شود؟

برای پاسخ دقیق، بهتر است خازن را از چند جنبه بررسی کنیم: وضعیت ظاهری، جریان مصرفی، ظرفیت، دما، تعادل فازها و شرایط شبکه مانند هارمونیک‌ها.

در این مقاله روش‌ های کاربردی بررسی سلامت خازن سه‌ فاز بانک خازنی را بررسی می‌کنیم و یک نکته مهم درباره اندازه‌ گیری ظرفیت خازن‌ های سه‌ فاز با اتصال مثلث (Delta) را نیز با مثال عددی توضیح می‌دهیم.

خلاصه: اگر خازن در مدار و تحت بار است، اندازه‌گیری جریان با کلمپ‌متر می‌تواند یک بررسی سریع باشد؛ اگر خازن از مدار خارج شده باشد، اندازه‌گیری ظرفیت روش مناسب‌تری است. با این حال، تشخیص خرابی نباید فقط بر اساس یک اندازه‌گیری انجام شود.

از کجا بفهمیم خازن بانک خازنی خراب شده است؟

خرابی خازن همیشه با یک نشانه واضح مثل ترکیدن یا تورم بدنه اتفاق نمی‌ افتد. گاهی ظرفیت خازن به‌ تدریج کاهش پیدا میکند یا عملکرد آن تحت تأثیر شرایط شبکه قرار می‌گیرد. مهم‌ ترین نشانه‌ هایی که می‌ توانند نیاز به بررسی بیشتر خازن را نشان دهند عبارت‌ اند از:

• کاهش محسوس جریان خازن
• افزایش غیرعادی جریان
• اختلاف قابل توجه جریان بین فازها
• کاهش توان راکتیو واقعی یک پله
• کاهش ظرفیت اندازه‌ گیری‌ شده
• داغ شدن غیرعادی بدنه خازن
• تغییر شکل یا تورم بدنه
• تغییر رنگ یا آثار سوختگی
• نشتی یا آسیب فیزیکی
• سوختن مکرر فیوز پله
• خارج شدن مکرر یک پله از مدار
• خطاهای غیرعادی رگولاتور بانک خازنی
• افزایش هارمونیک‌ ها یا مشاهده علائم رزونانس
• عملکرد غیرعادی کنتاکتور یا تجهیزات حفاظتی

بنابراین اگر یک پله بانک خازنی دیگر مانند گذشته توان راکتیو تولید نمی کند، بهتر است قبل از تعویض مستقیم خازن، جریان، ظرفیت، اتصالات، دما و شرایط شبکه بررسی شوند.

روش‌ های تست و تشخیص سلامت خازن سه فاز

برای بررسی یک خازن بانک خازنی می‌توان از چند روش استفاده کرد. انتخاب روش به این بستگی دارد که خازن در مدار است یا از مدار خارج شده است. به‌ صورت ساده:

برندهای سازنده خازن سه فاز صنعتی نیز در دستورالعمل نگهداری خازن‌ های اصلاح ضریب قدرت، اندازه‌ گیری جریان و مقایسه آن با جریان خازن در ولتاژ کاری، استفاده از True RMS یا آنالایزر هارمونیک و اندازه‌ گیری دوره‌ ای ظرفیت را توصیه می‌ کند.

قبل از تست خازن چه نکات ایمنی را رعایت کنیم؟

خازن حتی پس از قطع برق می‌ تواند برای مدتی انرژی الکتریکی ذخیره کرده باشد. بنابراین تست خازن قدرت یک کار صرفاً ساده با مولتی‌ متر نیست و باید توسط فرد دارای صلاحیت و با رعایت دستورالعمل سازنده و الزامات ایمنی انجام شود. پیش از هرگونه کار روی بانک خازنی باید:

1. بانک خازنی از منبع تغذیه جدا شود.
2. از قطع کامل مدار اطمینان حاصل شود.
3. زمان لازم برای تخلیه خازن‌ها رعایت شود.
4. نبود ولتاژ با روش و تجهیزات مناسب بررسی شود.
5. در صورت نیاز، تخلیه خازن مطابق دستورالعمل سازنده انجام شود.
6. سپس تست یا اندازه‌ گیری انجام شود.

برای نمونه، شرکت ما در دستورالعمل بانک‌ های خازنی خود تأکید میکند که عملیات نگهداری باید توسط افراد واجد صلاحیت انجام شود و پس از قطع تغذیه باید زمان لازم برای تخلیه خازن‌ ها رعایت شود.

نکته: رگولاتور بانک خازنی یا خاموش شدن پله‌ ها به‌ تنهایی به معنی نبود ولتاژ خطرناک روی خازن نیست.

روش اول:تست خازن در مدار با آمپرمتر کلمپی

یکی از کاربردی‌ ترین روش‌ های بررسی اولیه خازن زمانی است که بانک خازنی در حال کار است. در این روش، جریان عبوری از خازن یا پله موردنظر با کلمپ‌ متر اندازه‌ گیری می‌ شود.

مراحل کلی بررسی

ابتدا اطلاعات پلاک خازن را بخوانید. روی پلاک معمولاً اطلاعاتی مانند موارد زیر وجود دارد:

• ولتاژ نامی
• فرکانس
• توان راکتیو
• ظرفیت
• جریان نامی

سپس جریان واقعی خازن را در شرایط کاری اندازه‌ گیری کنید.

مثال

فرض کنید روی پلاک یک خازن مقدار زیر درج شده باشد:

400 V / 50 Hz / 17.9 A

در این حالت، مقدار 17.9 آمپر مرجع مهمی برای مقایسه با جریان اندازه‌ گیری‌ شده است.

آیا جریان خازن باید دقیقاً برابر جریان پلاک باشد؟

خیر. این نکته بسیار مهم است. جریان خازن تابع شرایط واقعی شبکه است و عواملی مانند:

• ولتاژ شبکه
• فرکانس
• هارمونیک‌
• وضعیت بار
• شرایط نصب
• و مشخصات خود خازن

می‌توانند روی مقدار جریان تأثیر بگذارند. بنابراین اختلاف جریان با مقدار پلاک باید به‌ عنوان علامت هشدار و نیازمند بررسی بیشتر در نظر گرفته شود، نه اینکه صرفاً بر اساس یک عدد بگوییم خازن حتماً خراب است.

برند ABB نیز توصیه می‌کند جریان خازن در ولتاژ کاری با جریان نامی مقایسه شود و در صورت وجود هارمونیک‌ ها، اندازه‌گیری با True RMS یا آنالایزر هارمونیک انجام شود. همچنین اگر بارهای غیرخطی افزایش پیدا کرده باشند، انجام بررسی هارمونیک توصیه می‌شود.

اگر جریان خازن کمتر از مقدار مورد انتظار باشد چه؟

کاهش جریان می‌ تواند یکی از نشانه‌ های کاهش ظرفیت خازن باشد. برای مثال، اگر یک پله قبلاً جریان مشخصی داشته و اکنون با همان شرایط ولتاژ و بار، جریان آن به شکل محسوسی کاهش پیدا کرده است، باید موارد زیر بررسی شوند:

• ظرفیت خازن
• اتصالات
• فیوز
• کنتاکتور
• ولتاژ واقعی
• وضعیت سایر اجزای پله

کاهش جریان به‌ تنهایی اثبات نمی‌ کند که خود خازن خراب است.

اگر جریان خازن بیشتر از مقدار نامی باشد چه؟

افزایش جریان نیز اهمیت زیادی دارد. یکی از دلایل مهم می‌ تواند وجود هارمونیک در شبکه باشد. خازن‌ صنعتی در برابر هارمونیک‌ ها حساس هستند و وجود شرایط نامناسب هارمونیکی می‌تواند باعث افزایش جریان، افزایش تلفات و افزایش دمای خازن شود.

شرکت اشنایدر نیز در دستور العمل نگهداری سیستم اصلاح ضریب توان اشاره می‌ کند که در صورت افزایش جریان نسبت به جریان نامی باید شرایط کاربرد بررسی شود و در صورت افزایش قابل توجه بارهای غیرخطی، مطالعه هارمونیک انجام شود. در شبکه‌های دارای هارمونیک نیز استفاده از بانک خازنی راکتوردار یا دیتیون باید مورد بررسی قرار گیرد.

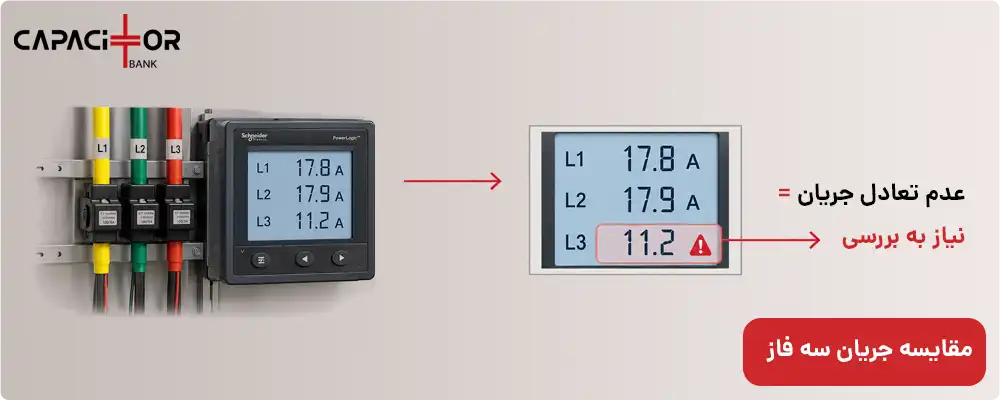

فقط یک فاز را اندازه نگیرید

در یک خازن سه‌ فاز، مقایسه جریان فازها نیز اهمیت دارد. اگر سه جریان اختلاف محسوسی با یکدیگر داشته باشند، باید احتمال وجود مشکل در:

• خود خازن
• اتصالات
• کنتاکت‌ ها
• فیوزها
• سیم‌ کشی
• یا شرایط شبکه

بررسی شود. بنابراین در عیب‌ یابی حرفه‌ ای بهتر است به جای اینکه فقط بپرسیم:

«جریان خازن چقدر است؟»

بپرسیم:

«جریان هر سه فاز چقدر است و آیا با شرایط کاری و مقدار مورد انتظار سازگار هستند؟»

روش دوم: تست ظرفیت خازن سه فاز

اگر خازن از مدار خارج شده و شرایط ایمنی برای انجام تست فراهم است، می‌توان ظرفیت آن را با تجهیزات مناسب مانند Capacitance Meter یا LCR Meter اندازه‌ گیری کرد.

اما در اینجا یک نکته بسیار مهم وجود دارد:

خازن سه فاز با اتصال Delta را نباید مانند یک خازن تک‌ المان اندازه‌ گیری کرد.

بسیاری از خازن‌ های سه‌ فاز صنعتی دارای ساختار سه‌ فاز با اتصال مثلث هستند. به همین دلیل، عددی که بین دو ترمینال اندازه‌ گیری می‌ کنیم لزوماً برابر ظرفیت یک المان داخلی نیست.

چرا در اتصال Delta عدد 1.5 برابر می‌ شود؟

فرض کنیم سه خازن مساوی داریم که به شکل مثلث به یکدیگر متصل شده‌ اند:

C = ظرفیت هر شاخه

اگر بین دو ترمینال A و B اندازه‌گیری کنیم، دو مسیر داریم:

مسیر اول

خازن مستقیم بین A و B:

C

مسیر دوم

مسیر A → C → B

که در آن دو خازن به صورت سری قرار دارند.

ظرفیت معادل دو خازن مساوی در حالت سری:

C/2

بنابراین ظرفیت دیده‌شده بین دو ترمینال برابر است با:

C + C/2 = 1.5C

در نتیجه:

ظرفیت اندازه‌ گیری‌شده بین دو ترمینال ≈ 1.5 × ظرفیت هر شاخه

البته این رابطه برای ساختار متقارن و سه المان مساوی قابل استفاده است و در هر خازن باید ابتدا ساختار و اطلاعات سازنده بررسی شود.

مثال واقعی: خازن 3 × 82.2 µF

فرض کنین، روی پلاک خازن مقدار زیر دیده می‌شود:

3 × 82.2 µF

یعنی سه ظرفیت داخلی با مقدار تقریبی:

82.2 µF

داریم.

اگر این خازن دارای اتصال Delta باشد، در اندازه‌ گیری بین دو ترمینال انتظار داریم تقریباً:

82.2 × 1.5 = 123.3 µF

به دست آید.

پس اگر کاربر انتظار داشته باشد مولتی‌متر دقیقاً 82.2 µF نشان دهد، ممکن است به اشتباه تصور کند خازن خراب است.

در حالی که در این ساختار، اندازه‌گیری بین دو ترمینال می‌تواند مقداری در حدود:

123.3 µF

نشان دهد. این یکی از مهم‌ترین نکات عملی برای تست خازن‌ های سه‌ فاز است.

آیا اگر ظرفیت دقیقاً برابر مقدار محاسبه‌ شده نبود، خازن خراب است؟

نه لزوماً. اندازه‌ گیری ظرفیت باید با توجه به:

• تلورانس اعلام‌ شده توسط سازنده
• روش اندازه‌ گیری
• دستگاه اندازه‌ گیری
• دما
• فرکانس تست
• ساختار داخلی خازن
• و مشخصات دیتاشیت

تفسیر شود. بنابراین بهتر است مقدار اندازه‌ گیری‌ شده را با مشخصات همان مدل خازن مقایسه کنیم، نه با یک عدد عمومی که برای همه خازن‌ ها یکسان باشد.

آیا تست ظرفیت به‌ تنهایی برای تشخیص سلامت خازن کافی است؟

خیر. ممکن است ظرفیت یک خازن هنوز به مقدار نامی نزدیک باشد، اما خازن در شرایط واقعی عملکرد مطلوبی نداشته باشد. به همین دلیل در نگهداری حرفه‌ ای بانک خازنی باید مجموعه‌ ای از پارامترها بررسی شوند.

تکنسین های برق  اندازه‌ گیری و ثبت دوره‌ ای ظرفیت، دمای محیط اطراف خازن و دمای بدنه خازن در حالت energized را برای ارزیابی وضعیت توصیه می‌ کنند و کاهش قابل توجه ظرفیت یا دمای بیش از حد یک خازن را از نشانه‌ های نیازمند بررسی و در مواردی تعویض میدانند.

بنابراین بهتر است تشخیص سلامت خازن را به شکل زیر ببینیم:

ظاهر + جریان + ظرفیت + دما + شرایط شبکه

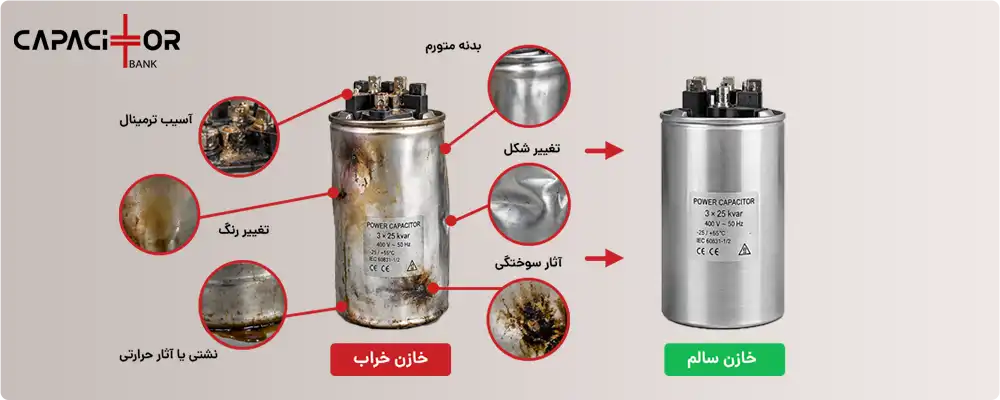

بررسی ظاهری خازن را فراموش نکنید

گاهی قبل از هر اندازه‌گیری می‌توان نشانه‌های مهمی را از ظاهر خازن پیدا کرد. خازن را از نظر موارد زیر بررسی کنید:

تورم یا تغییر شکل بدنه

تورم بدنه می‌تواند نشانه فشار داخلی و شرایط غیرعادی باشد.

آثار سوختگی

تغییر رنگ، سوختگی یا آثار حرارتی روی بدنه و ترمینال‌ها باید بررسی شود.

نشتی

هرگونه نشتی یا آسیب فیزیکی غیرعادی نیازمند بررسی است.

دمای بالا

اگر یک خازن نسبت به سایر خازن‌های مشابه به شکل محسوسی داغ‌تر است، نباید این وضعیت نادیده گرفته شود.

ترمینال‌ها و اتصالات

شل بودن یا داغ شدن اتصالات می‌تواند باعث ایجاد مشکل و افزایش حرارت شود.

آیا هر خرابی خازن به معنی تعویض خازن است؟

نه همیشه. قبل از تعویض باید مشخص شود مشکل دقیقاً از کدام بخش است. برای مثال اگر یک پله بانک خازنی وارد مدار نمی‌شود، باید موارد زیر نیز بررسی شوند:

• فرمان رگولاتور
• کنتاکتور خازنی
• فیوز
• سیم‌کشی
• اتصالات
• خود خازن
• شرایط ولتاژ
• تنظیمات رگولاتور

اگر خازن تعویض شود اما علت اصلی مثلاً هارمونیک بالا یا مشکل تهویه باشد، احتمال خرابی مجدد وجود دارد. تعویض خازن باید نتیجه عیب‌ یابی باشد، نه جایگزین عیب‌ یابی.

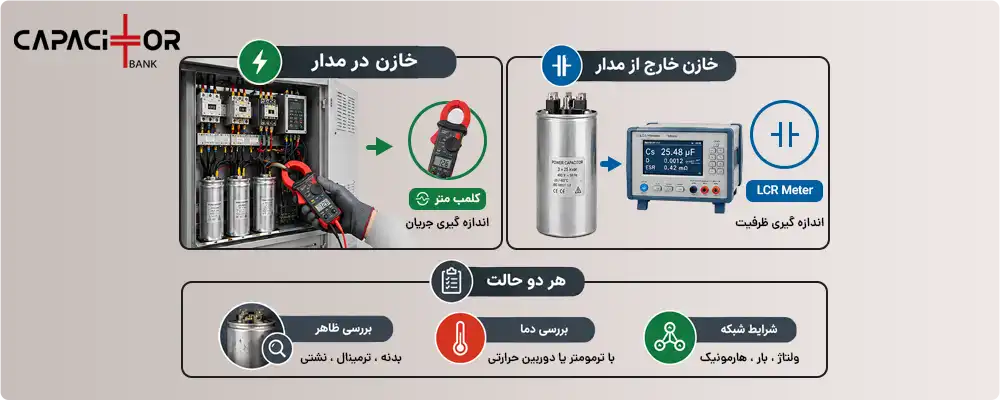

تفاوت تست خازن در مدار و خارج از مدار

یک جمع‌ بندی ساده از دو روش اصلی:

یک نکته مهم درباره تست با مولتی‌ متر

عبارت تست خازن با مولتی‌متر می‌ تواند گمراه‌ کننده باشد. همه مولتی‌ مترها قابلیت اندازه‌گیری ظرفیت ندارند و روش تست مقاومت یا رفتار شارژ و دشارژ که برای برخی خازن‌ های عمومی مطرح می‌شود، نباید بدون توجه به ساختار و کاربرد، مستقیماً برای خازن‌های قدرت سه‌فاز بانک خازنی استفاده شود.

برای خازن‌ های اصلاح صریب توان بهتر است:

مشخصات سازنده + نوع اتصال + ابزار اندازه‌گیری مناسب

مبنای تست قرار گیرد.

چک‌ لیست سریع تشخیص سلامت خازن بانک خازنی

اگر یک پله بانک خازنی مشکوک به خرابی است، این موارد را به ترتیب بررسی کنید:

۱. ظاهر

• آیا بدنه متورم است؟
• آیا آثار سوختگی وجود دارد؟
• آیا نشتی دیده می‌شود؟
• آیا ترمینال‌ها آسیب دیده‌ا ند؟

۲. دما

• آیا دمای این خازن با خازن‌های مشابه اختلاف زیادی دارد؟
• آیا دمای تابلو بیش از حد بالاست؟

۳. جریان

• جریان هر سه فاز چقدر است؟
• آیا با مقدار مورد انتظار و شرایط کاری سازگار است؟
• آیا بین فازها عدم تعادل وجود دارد؟

۴. ظرفیت

اگر خازن از مدار خارج شده و شرایط تست ایمن است:

• ظرفیت را اندازه بگیرید.
• ساختار مثلث یا نوع اتصال را بررسی کنید.
• مقدار اندازه‌ گیری‌ شده را با دیتاشیت و تلورانس سازنده مقایسه کنید.

۵. شبکه

• ولتاژ چقدر است؟
• هارمونیک‌ها چقدر هستند؟
• آیا بارهای غیرخطی افزایش پیدا کرده‌اند؟
• آیا بانک خازنی برای شرایط فعلی شبکه مناسب است؟

۶. تجهیزات جانبی

• فیوز
• کنتاکتور
• سیم‌کشی
• اتصالات
• رگولاتور
• راکتور، در صورت وجود

چه زمانی بهتر است خازن را تعویض کنیم؟

تعویض خازن زمانی منطقی‌ تر است که مجموعه شواهد نشان دهد خازن از شرایط عملکرد قابل قبول خارج شده است؛ برای مثال:

• کاهش قابل توجه ظرفیت
• دمای غیرعادی و پایدار
• آسیب فیزیکی
• تورم یا تغییر شکل
• آثار سوختگی
• عملکرد نامناسب همراه با شواهد الکتریکی
• افزایش غیرعادی جریان ناشی از وضعیت خود خازن
• رسیدن تجهیز به شرایط پایان عمر طبق توصیه سازنده

در چنین شرایطی، بهتر است علاوه بر تعویض خازن، علت خرابی نیز بررسی شود.

آیا تعویض یک خازن قدیمی با خازن جدید کافی است؟

در برخی موارد بله، اما همیشه نه. اگر یک خازن سه فاز به دلیل پایان عمر طبیعی خراب شده باشد، تعویض آن می‌تواند راه‌ حل باشد.

اما اگر علت خرابی مواردی مانند:

• هارمونیک بالا
• اضافه‌ولتاژ
• دمای بالا
• تهویه ضعیف
• اتصال نامناسب
• رزونانس
• انتخاب نامناسب بانک

باشد، تعویض صرفاً یک خازن مشکل را به‌صورت ریشه‌ای حل نمی‌ کند. در واقع یکی از مهم‌ترین اصول نگهداری بانک خازنی این است:

خازن خراب را پیدا کنید، اما علت خراب شدن آن را هم پیدا کنید.

بهترین روش تست سلامت خازن سه فاز چیست؟

برای تشخیص سلامت خازن بانک خازنی، یک تست به‌ تنهایی کافی نیست. اگر خازن در حال کار است، اندازه‌گیری جریان با کلمپ‌ متر یکی از سریع‌ ترین روش‌ های بررسی اولیه است. جریان اندازه‌ گیری‌ شده باید با جریان مورد انتظار، اطلاعات پلاک، ولتاژ شبکه و شرایط هارمونیکی مقایسه شود.

اگر خازن از مدار خارج شده باشد، می‌توان با تجهیزات مناسب ظرفیت آن را اندازه‌گیری کرد.

در خازن‌ های سه‌ فاز با اتصال مثلث، باید به ساختار داخلی توجه کرد. اگر ظرفیت هر شاخه برابر C باشد، در یک ساختار متقارن، اندازه‌ گیری بین دو ترمینال می‌تواند حدود 1.5C باشد. بنابراین مثلاً برای خازنی با مشخصات:

3 × 82.2 µF

مقدار مورد انتظار بین دو ترمینال تقریباً:

123.3 µF

خواهد بود.

اما تشخیص نهایی باید در کنار ظرفیت، مواردی مانند جریان، عدم تعادل فازها، دما، وضعیت ظاهری، اتصالات، ولتاژ و هارمونیک‌های شبکه را نیز در نظر بگیرد.

در یک نگاه:

خازن در مدار → جریان را بررسی کن

خازن خارج مدار → ظرفیت را بررسی کن

خازن سه‌فاز Delta → ساختار اتصال را در نظر بگیر

جریان غیرعادی → هارمونیک و شرایط شبکه را بررسی کن

خازن داغ یا متورم → فقط به تعویض فکر نکن؛ علت را پیدا کن

و مهم‌تر از همه:

تست خازن باید با رعایت کامل الزامات ایمنی و توسط فرد دارای صلاحیت انجام شود.
