اگر تا به حال در یک تابلو بانک خازنی را باز کرده باشید یا کاتالوگ خازن های صنعتی را دیده باشید، احتمالاً علامت مثلث (Δ) یا مشخصات مربوط به اتصال سه فاز را روی پلاک بسیاری از خازن ها دیده اید. از طرف دیگر، در بانک های خازنی فشار متوسط، آرایش ستاره (Y) نیز بسیار رایج است.
شاید این سؤال برایتان پیش آمده باشد: چرا در تابلو برق خازنی فشار ضعیف معمولاً از اتصال مثلث استفاده می شود؟ اتصال ستاره چه کاربردی دارد و اگر آرایش خازن را اشتباه انتخاب کنیم چه اتفاقی می افتد؟
در این مقاله، بدون ورود به فرمول های سنگین، تفاوت اتصال مثلث و ستاره را به زبان ساده بررسی میکنیم تا هنگام انتخاب یا عیب یابی خازن سه فاز، تصمیم دقیق تری بگیرید.

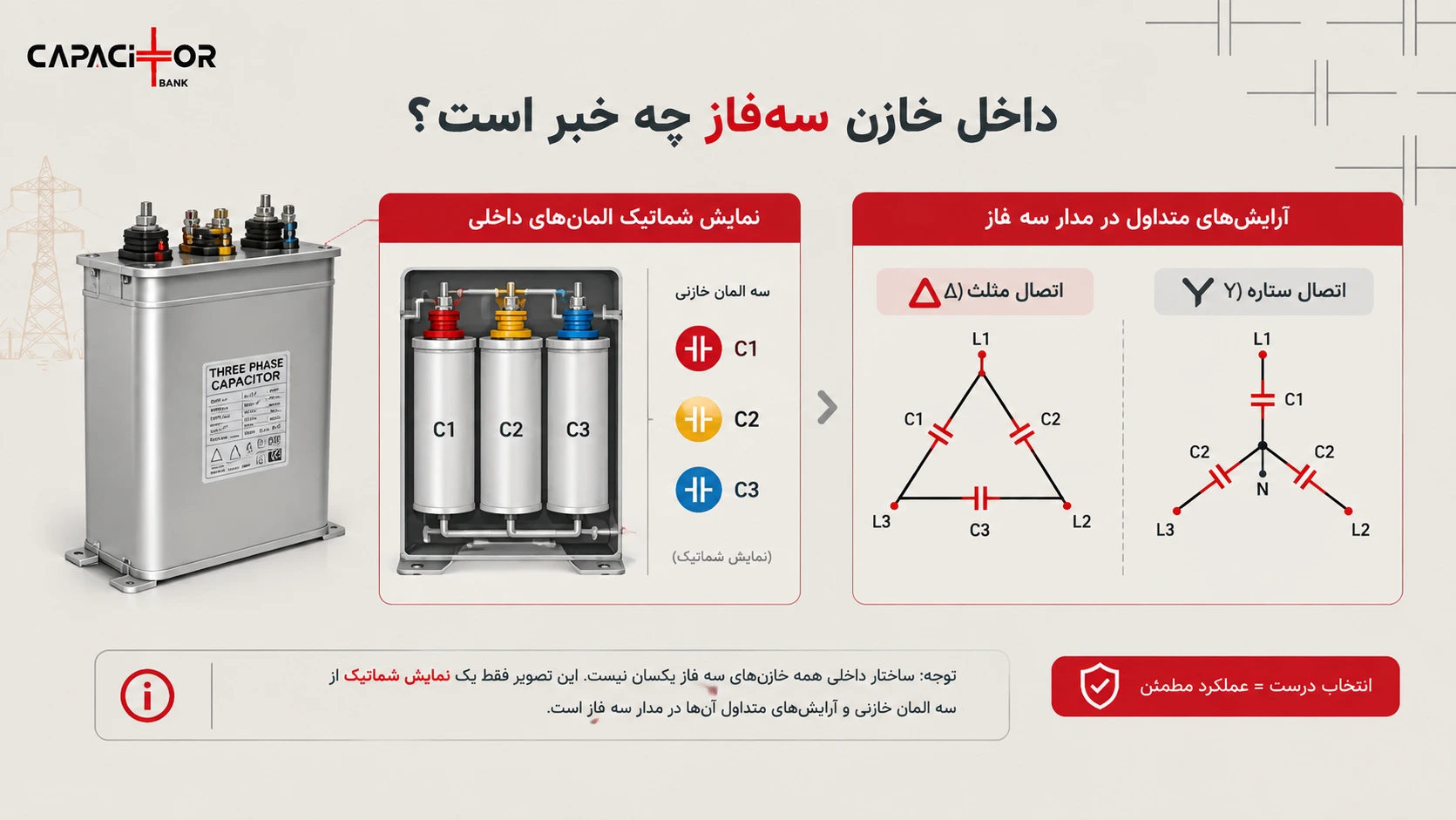

داخل یک خازن سه فاز چه خبر است؟
خازن سه فاز صنعتی از چندین المان خازنی تشکیل شده است که درون یک بدنه قرار گرفته اند. این المان ها میت وانند مطابق طراحی سازنده به صورت داخلی به آرایش مناسب برای اتصال سه فاز متصل شوند.
از دید مدار سهفاز، دو آرایش اصلی عبارتاند از:
- اتصال مثلث (Δ): هر شاخه خازنی بین دو خط قرار میگیرد و در نتیجه ولتاژ خط روی هر شاخه اعمال میشود.
- اتصال ستاره (Y): هر شاخه خازنی بین یک خط و نقطه ستاره قرار میگیرد و در حالت متعادل، ولتاژ هر شاخه برابر ولتاژ فازی، یعنی V_L ÷ √3، است.
بنابراین تفاوت اصلی مثلث و ستاره، ولتاژی است که به هر شاخه خازنی میرسد.
۱. خازن مثلث (Δ)؛ آرایش رایج در بانک های فشار ضعیف
در بانک های خازنی فشار ضعیف، به خصوص سیستم های سه فاز ۴۰۰ ولت، اتصال مثلث بسیار رایج است. دلیل اصلی این موضوع، استفاده مستقیم از ولتاژ خط برای هر شاخه و دستیابی به توان راکتیو مورد نیاز با ظرفیت خازنی مناسب است.
چرا اتصال مثلث محبوب است؟
- توان راکتیو بیشتر برای ظرفیت یکسان: اگر سه خازن با ظرفیت یکسان را در یک ولتاژ مشخص مقایسه کنیم، اتصال مثلث در همان ولتاژ خط میتواند سه برابر اتصال ستاره توان راکتیو ایجاد کند.
- عدم نیاز به نول: در اتصال مثلث، هر شاخه بین دو فاز قرار دارد و برای اتصال بانک به شبکه سه فاز، معمولاً سه ترمینال خط کافی است.
- ساختار مناسب برای بانکهای فشار ضعیف: بسیاری از خازن های مورد استفاده در تابلوهای اصلاح ضریب توان فشار ضعیف به گونه ای طراحی شدهاند که مستقیماً به شبکه سه فاز متصل شوند.
یک نکته مهم
سهبرابر بودن توان راکتیو به این معنی نیست که یک خازن مشخص را می توان بدون توجه به پلاک، بین ستاره و مثلث جابهجا کرد. توان نامی خازن به ظرفیت، ولتاژ نامی و فرکانس آن وابسته است. بنابراین همیشه باید اتصال و ولتاژ مجاز اعلامشده توسط سازنده رعایت شود.
۲. خازن ستاره (Y)؛ کاربرد مهم در بانک های فشار متوسط
اتصال ستاره در سیستم های فشار متوسط و فشار قوی کاربرد زیادی دارد، اما نباید تصور کرد که هر بانک خازنی فشار متوسط الزاماً باید ستاره باشد. نوع آرایش به طراحی بانک، سطح ولتاژ، تعداد واحدهای خازنی، روش حفاظت و الزامات شبکه بستگی دارد.
خازن ستاره چگونه کار میکند؟
در اتصال ستاره، هر شاخه بین یک فاز و نقطه ستاره قرار میگیرد.
در یک سیستم سه فاز متعادل:
V_phase = V_line ÷ √3
بنابراین اگر ولتاژ خط ۴۰۰ ولت باشد، ولتاژ هر شاخه در اتصال ستاره حدود ۲۳۰ ولت خواهد بود. در نتیجه، اگر سه شاخه خازنی با ظرفیت یکسان را در یک ولتاژ خط یکسان مقایسه کنیم، توان راکتیو کل اتصال ستاره یکسوم اتصال مثلث خواهد بود.
مزایای آرایش ستاره
- کاهش ولتاژ روی هر شاخه: هر شاخه در حالت متعادل تنها ولتاژ فازی را تحمل میکند.
- امکان استفاده از آرایشهای حفاظتی خاص: در برخی بانکهای خازنی فشار متوسط، از آرایش ستاره با نقطه ستاره ایزوله یا شناور استفاده میشود و عدم تعادل این نقطه میتواند برای تشخیص خرابی المانهای خازنی مورد استفاده قرار گیرد.
- مناسب برای طراحی بانکهای ولتاژ بالا: در بانکهای فشار متوسط، انتخاب آرایش خازن بخشی از طراحی کلی عایقی و حفاظتی بانک است.

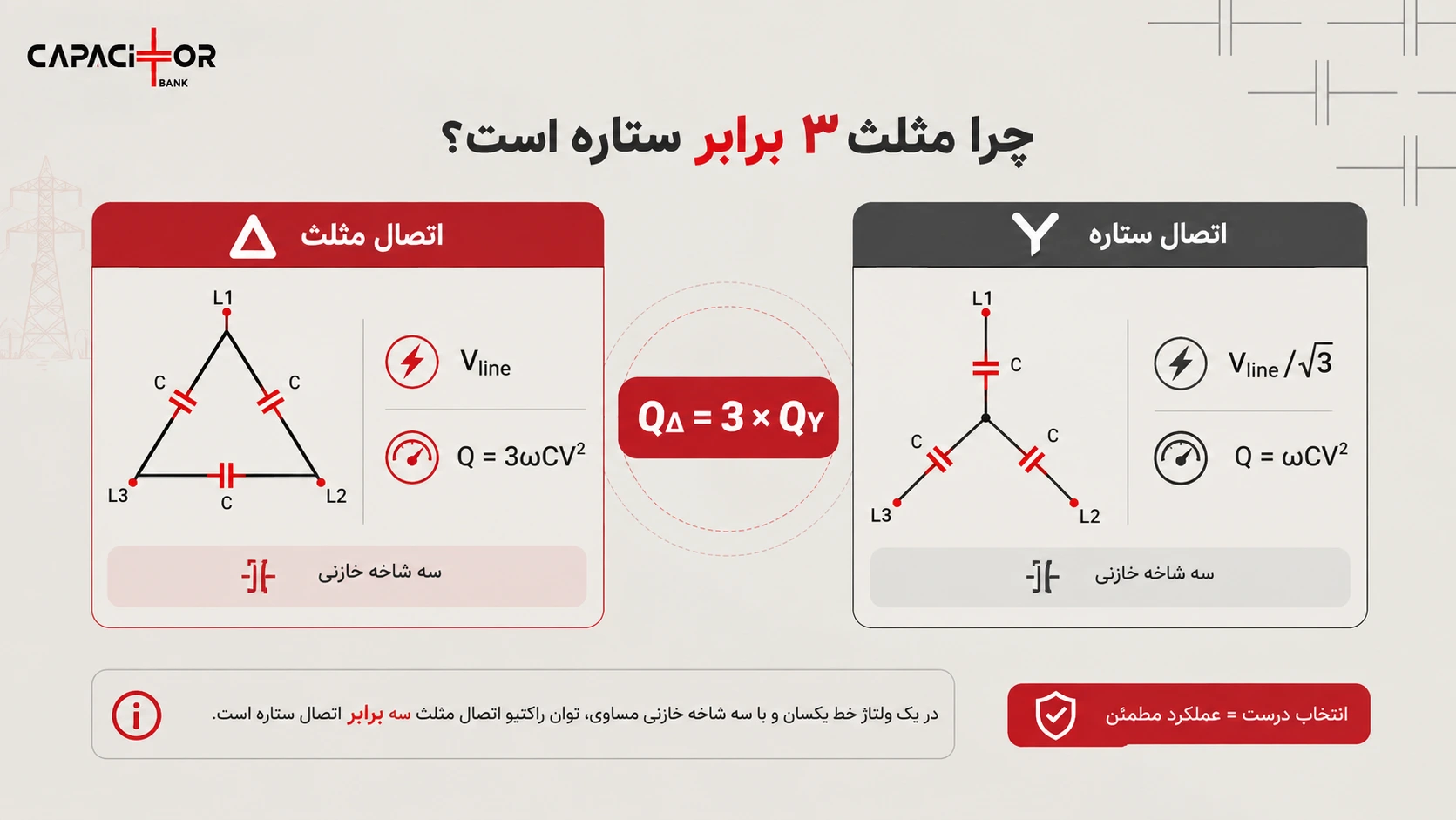

مقایسه خیلی ساده: چرا مثلث سه برابر ستاره است؟
این نکته را میتوان خیلی ساده بیان کرد. فرض کنید سه خازن با ظرفیت یکسان داریم و هر دو آرایش را در یک ولتاژ خط یکسان بررسی میکنیم.
در اتصال مثلث:
QΔ = 3 × ω × C × V_line²
در اتصال ستاره:
QY = 3 × ω × C × (V_line ÷ √3)²
بنابراین:
QΔ = 3 × QY
پس برای سه شاخه خازنی یکسان در یک ولتاژ خط مشخص، توان راکتیو اتصال مثلث سه برابر اتصال ستاره است.
اما این موضوع را نباید به این معنی تعبیر کرد که «خازن ستاره همیشه سه برابر بزرگ تر و گران تر است». طراحی واقعی خازن به ولتاژ نامی، ظرفیت، ساختار داخلی، سطح عایقی و استاندارد سازنده بستگی دارد.

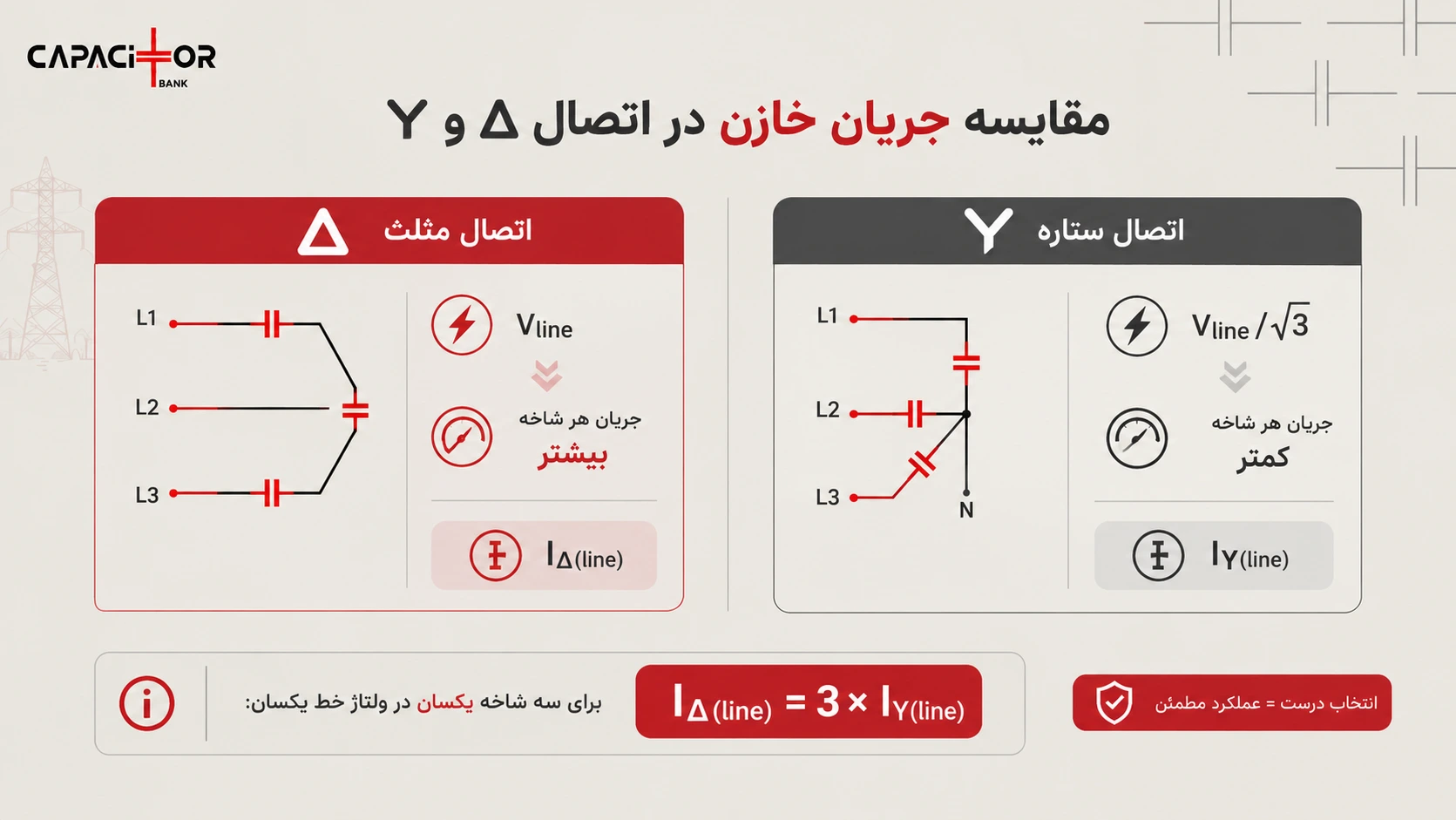

تفاوت جریان خازن در اتصال مثلث و ستاره
تفاوت اتصال Δ و Y فقط در توان راکتیو نیست؛ جریان خازن هم در این دو آرایش متفاوت است.
در اتصال مثلث (Δ)، هر شاخه مستقیماً به دو فاز وصل است و ولتاژ خط را دریافت میکند. به همین دلیل جریان خط نسبت به اتصال ستاره بیشتر است.
در اتصال ستاره (Y)، هر شاخه فقط ولتاژ فاز را دریافت میکند که در یک شبکه متعادل برابر با:
V_phase = V_line ÷ √3
است.
برای سه شاخه خازنی یکسان در یک ولتاژ خط مشخص:
- در مثلث (Δ)، جریان خط بیشتر است.
- در ستاره (Y)، جریان خط کمتر است.
- برای خازنهای کاملاً یکسان و در همان ولتاژ خط، نسبت جریان خط در مثلث به ستاره ۳ برابر است.
جدول مقایسه سریع
| ویژگی | خازن مثلث (Δ) | خازن ستاره (Y) |
|---|---|---|
| ولتاژ هر شاخه در شبکه متعادل | ولتاژ خط (V_line) | ولتاژ فاز (V_line ÷ √3) |
| توان راکتیو سه شاخه یکسان در ولتاژ خط یکسان | ۳ برابر ستاره | یکسوم مثلث |
| نیاز به نول شبکه | ندارد | معمولاً نقطه ستاره داخلی ایجاد میشود |
| کاربرد رایج | بانکهای خازنی فشار ضعیف | بسیاری از بانکهای فشار متوسط و ولتاژ بالاتر |
| حفاظت | بسته به طراحی، فیوز، قطعکننده فشار و سایر حفاظتها | بسته به آرایش، امکان استفاده از حفاظت عدم تعادل نیز وجود دارد |

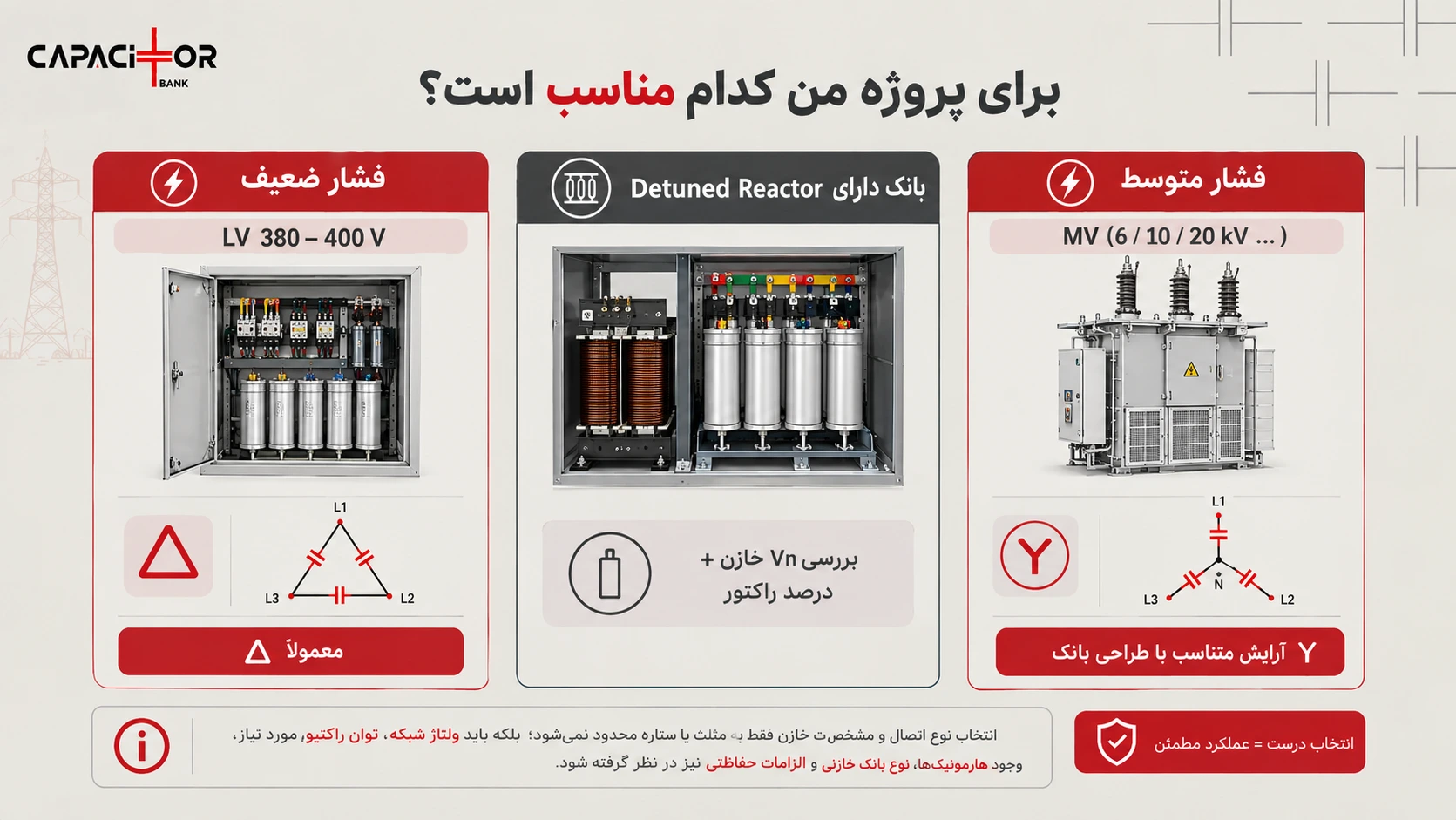

برای پروژه من کدام مناسب است؟
انتخاب خازن سهفاز فقط به تفاوت اتصال مثلث و ستاره محدود نمیشود و باید ولتاژ شبکه، نوع بانک خازنی، وجود هارمونیک و شرایط کاری را نیز در نظر گرفت. به همین دلیل، خازنی که برای یک تابلو فشار ضعیف مناسب است، لزوماً برای بانک خازنی فشار متوسط یا بانک مجهز به راکتور مناسب نخواهد بود.
در ادامه، متناسب با نوع پروژه، بررسی میکنیم که اتصال خازن و مشخصات آن چگونه باید انتخاب شود و در هر کاربرد به چه نکاتی باید توجه کرد.
تابلوهای برق فشار ضعیف ۳۸۰ تا ۴۰۰ ولت
برای بانکهای اصلاح ضریب توان فشار ضعیف، معمولاً از خازن های سه فاز مناسب اتصال مثلث (Δ) استفاده میشود. اما انتخاب خازن فقط بر اساس مثلث یا ستاره نیست. باید ولتاژ نامی خازن، توان kVAR، فرکانس، شرایط شبکه و وجود یا عدم وجود هارمونیک ها نیز بررسی شود.
بانک خازن مجهز به راکتور دی تیوند
در بانک های دارای راکتور دی تیوند، معمولاً خازن و راکتور به صورت هماهنگ انتخاب میشوند. به دلیل ایجاد اضافه ولتاژ روی خازن سه فاز، نمیتوان صرفاً بر اساس ولتاژ شبکه تصمیم گرفت. باید ولتاژ نامی مناسب خازن و نسبت راکتور طبق طراحی و مشخصات سازنده انتخاب شود.
برای مثال، در برخی کاربردهای شبکه ۴۰۰ ولت ممکن است از خازنهای با ولتاژ نامی بالاتر از ولتاژ شبکه استفاده شود؛ اما مقدار دقیق آن باید از محاسبات و مشخصات تجهیز تعیین شود.
بانکه خازن فشار متوسط
در بانکهای فشار متوسط، آرایش ستاره بسیار رایج است، اما الزام همیشگی و مطلق نیست. نوع اتصال باید بر اساس طراحی بانک، سطح ولتاژ، آرایش واحدهای خازنی، روش حفاظت در برابر خرابی المانها و الزامات شبکه انتخاب شود.
آیا می توان اتصال داخلی خازن را تغییر داد؟
خیر، نباید یک خازن صنعتی را صرفاً با تغییر سیم بندی، از مثلث (Δ) به ستاره (Y) یا برعکس تبدیل کرد؛ مگر اینکه سازنده صراحتاً چنین امکانی را در طراحی محصول پیشبینی کرده باشد. دلیلش ساده است: با تغییر اتصال، ولتاژ اعمالشده به هر المان و توان راکتیو خازن تغییر میکند. بنابراین ممکن است خازن تحت ولتاژ نامناسب قرار بگیرد یا توان مورد انتظار را تولید نکند.
مثلاً اگر خازنی که المان های داخلی آن برای اتصال ستاره طراحی شدهاند، بدون توجه به مشخصات سازنده به مثلث متصل شود، ولتاژ هر شاخه میتواند √۳ برابر شود و از محدوده مجاز خازن فراتر برود.بنابراین هنگام نصب یا تعویض خازن، اتصال داخلی، ولتاژ نامی، توان kVAR و دیاگرام اتصال درجشده روی پلاک یا دیتاشیت را بررسی کنید و اتصال را خودسرانه تغییر ندهید.
سوالات متداول
آیا میتوان خازن سهفاز ستاره را به جای مثلث در تابلو ۴۰۰ ولت نصب کرد؟
خیر، نباید صرفاً بر اساس ظاهر یا ظرفیت نامی این کار را انجام داد. اگر سه شاخه خازنی یکسان برای اتصال ستاره طراحی شده باشند و همان شاخهها را بدون تغییر در یک شبکه ۴۰۰ ولت به صورت مثلث متصل کنید، ولتاژ هر شاخه افزایش پیدا میکند و ممکن است از ولتاژ نامی آن عبور کند. این کار میتواند باعث آسیب شدید به خازن شود.
چرا بسیاری از خازن های فشار ضعیف نول ندارند؟
چون در بسیاری از خازنهای سهفاز فشار ضعیف، آرایش داخلی به صورت مثلث است. در این حالت هر شاخه بین دو فاز قرار میگیرد و برای اتصال معمولاً سه ترمینال خط وجود دارد.
آیا همه بانک های خازنی فشار متوسط ستاره هستند؟
خیر. ستاره یکی از آرایش های رایج در بانکهای فشار متوسط است، اما انتخاب نهایی به طراحی بانک و سیستم حفاظتی بستگی دارد.
خلاصه کلام
- اتصال مثلث: هر شاخه ولتاژ خط را دریافت میکند و در صورت یکسان بودن سه شاخه و برابر بودن ولتاژ خط، توان راکتیو آن سه برابر آرایش ستاره است.
- اتصال ستاره: هر شاخه در سیستم متعادل ولتاژ فازی دریافت میکند و در بانکهای فشار متوسط کاربرد گستردهای دارد.
- برای بانک خازنی فشار ضعیف: معمولاً خازنهای مناسب اتصال مثلث استفاده میشوند.
- برای فشار متوسط: نوع اتصال باید بر اساس طراحی بانک، ولتاژ، حفاظت و مشخصات سازنده انتخاب شود.
- در انتخاب خازن: فقط به مثلث یا ستاره توجه نکنید؛ ولتاژ نامی، kVAR، فرکانس، هارمونیکها و شرایط کاری شبکه نیز باید بررسی شوند.
