بانک خازنی یکی از مهم ترین تجهیزات اصلاح ضریب توان در شبکه های برق صنعتی و تجاری محسوب می شود که نقش مستقیمی در کاهش توان راکتیو، بهینه سازی مصرف انرژی، آزادسازی ظرفیت ترانسفورماتورها و کاهش هزینه های برق دارد. با وجود مزایای فراوان، راه اندازی غیر اصولی بانک خازنی می تواند باعث ایجاد مشکلاتی بسیار جدی در شبکه شود؛ مشکلاتی مانند افزایش هارمونیک، رزونانس، اضافه ولتاژ، آسیب به تجهیزات، سوختن خازن ها، قطع مکرر کلیدها و حتی خاموشی بخشی از سیستم قدرت.
به همین دلیل، قبل از نصب و بهره برداری از بانک خازنی باید مجموعه ای از بررسی های مهندسی، محاسبات فنی، تحلیل کیفیت توان و الزامات حفاظتی با دقت بالا انجام شود. در بسیاری از پروژه ها مشاهده می شود که تنها با هدف کاهش جریمه ضریب توان اقدام به نصب بانک خازنی می شود، در حالی که عدم توجه به شرایط واقعی شبکه، نتیجه ای معکوس ایجاد می کند و هزینه های تعمیرات و توقف تولید را افزایش می دهد.
در این مقاله به صورت تخصصی و کاربردی، تمامی نکات مهمی که پیش از راه اندازی بانک خازنی باید مورد توجه قرار گیرد بررسی می شود تا بتوان یک سیستم اصلاح ضریب توان پایدار، ایمن و استاندارد طراحی و اجرا کرد.
بیشتر بخوانید: علت خروج بانک خازنی از مدار هنگام ورود ژنراتور اضطراری
بررسی دقیق وضعیت واقعی شبکه با اندازه گیری میدانی
اولین و مهم ترین مرحله پیش از راه اندازی بانک خازنی، شناخت دقیق رفتار الکتریکی شبکه است. بسیاری از خطاهای طراحی زمانی اتفاق می افتد که ظرفیت بانک خازنی تنها بر اساس توان نامی تجهیزات یا قبض برق انتخاب می شود، در حالی که شرایط واقعی بار کاملا متفاوت است.

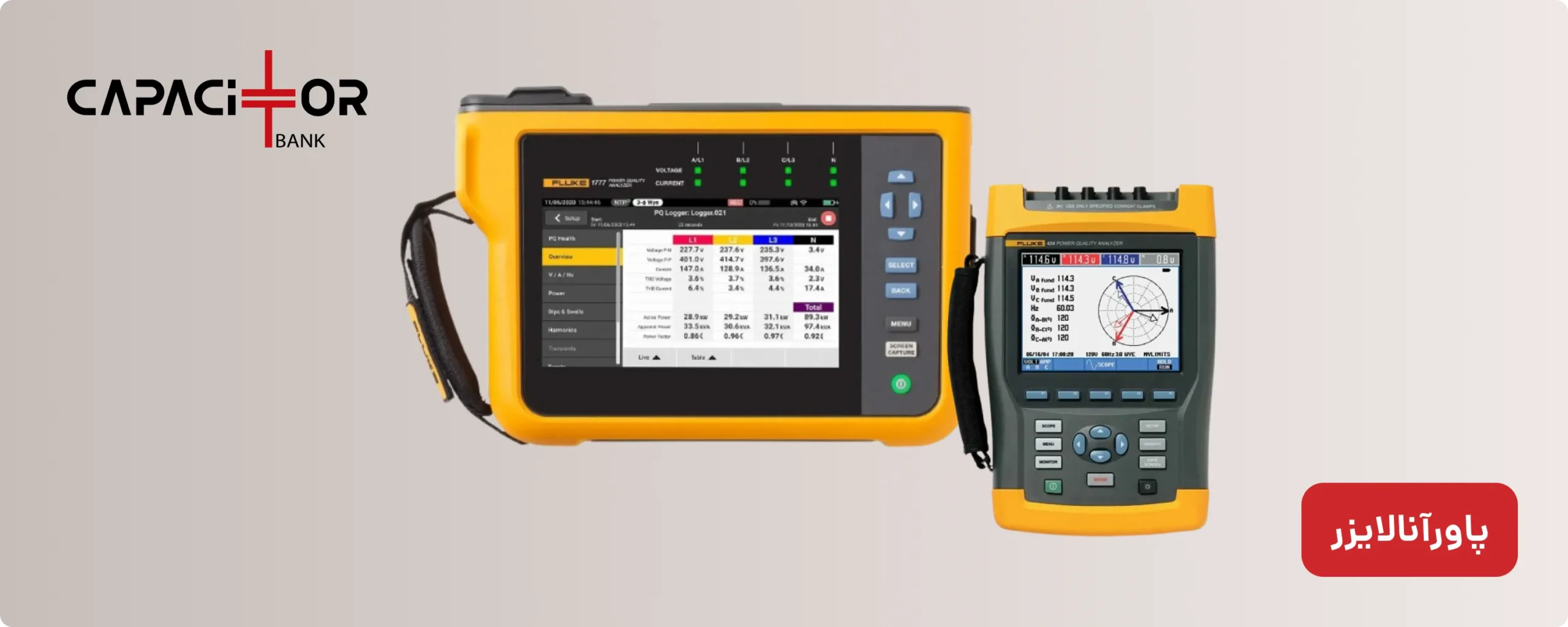

برای طراحی اصولی، باید از یک دستگاه تحلیلگر کیفیت توان (Power Quality Analyzer) یا حداقل یک پاورمتر سه فاز با قابلیت ثبت داده استفاده کرد. این دستگاه باید حداقل برای مدت یک هفته کامل به شبکه متصل شود تا الگوی واقعی مصرف را ثبت کند. در این مدت، پارامترهای زیر باید به صورت مداوم اندازه گیری و ثبت شوند: توان اکتیو (P)، توان راکتیو (Q)، توان ظاهری (S)، ضریب توان (cos φ)، جریان هر فاز، ولتاژ هر فاز، فرکانس و THD جریان و ولتاژ.
نکته بسیار مهم این است که اندازه گیری باید در نقطه اتصال بانک خازنی انجام شود، نه در ورودی ترانسفورماتور اصلی. اگر قرار است بانک خازنی در سمت فشار ضعیف ترانسفورماتور نصب شود، اندازه گیری باید دقیقا در همان نقطه صورت گیرد. دلیل این موضوع این است که ممکن است بخشی از توان راکتیو توسط خود ترانسفورماتور مصرف شود و اگر این نکته در نظر گرفته نشود، ظرفیت بانک خازنی اشتباه محاسبه می شود.
تحلیل الگوی بار و تشخیص نوسانات
پس از جمع آوری داده ها، باید نمودار تغییرات توان راکتیو در طول شبانه روز رسم شود. در بسیاری از صنایع، الگوی مصرف در ساعات مختلف کاملا متفاوت است. برای مثال، در یک کارخانه تولید قطعات پلاستیک که دارای چندین دستگاه تزریق، کمپرسور هوا و سیستم خنک کننده است، ممکن است در شیفت صبح که تمام خطوط تولید فعال هستند، توان راکتیو به 250kVAR برسد اما در شیفت شب که فقط یک خط تولید کار می کند، این مقدار به 80kVAR کاهش یابد.
اگر در چنین شرایطی یک بانک خازنی ثابت با ظرفیت 250kVAR نصب شود، در شیفت شب دچار اضافه جبران شدید خواهیم شد. اضافه جبران یعنی تزریق توان راکتیو بیش از نیاز شبکه که باعث می شود ضریب توان از حالت پس فاز (Lagging) به پیش فاز (Leading) تغییر کند. در این حالت، ولتاژ شبکه افزایش پیدا می کند و ممکن است به تجهیزات حساس مانند اینورترها، PLCها و کامپیوترهای صنعتی آسیب برساند. علاوه بر این، برخی شرکت های توزیع برق برای ضریب توان پیش فاز نیز جریمه در نظر می گیرند.
راه حل صحیح در این شرایط، استفاده از بانک خازنی اتوماتیک است. این نوع بانک خازنی از چندین پله با ظرفیت های مختلف تشکیل شده و یک رگولاتور هوشمند به صورت خودکار بسته به نیاز واقعی شبکه، پله ها را وارد یا خارج مدار می کند. برای مثال، می توان یک بانک خازنی با پله های 50، 50، 75 و 75 کیلووار طراحی کرد که در مجموع ظرفیت 250kVAR را پوشش می دهد اما در شیفت شب فقط یک یا دو پله فعال می شود.
بررسی وضعیت ترانسفورماتور و کابل کشی
یکی دیگر از نکات مهم، بررسی وضعیت ترانسفورماتور و کابل های موجود است. ضریب توان پایین باعث افزایش جریان شبکه می شود و ممکن است ترانسفورماتور و کابل ها در شرایط اضافه بار کار کنند. برای مثال، اگر یک ترانسفورماتور 630 کیلووار با ضریب توان 0.7 کار کند، توان اکتیو قابل تحویل آن حدود 441kW است اما اگر ضریب توان به 0.95 برسد، همان ترانسفورماتور می تواند 598kW تحویل دهد. این یعنی حدود 35% افزایش ظرفیت بدون هیچ هزینه اضافی.
در عین حال، باید توجه داشت که بعد از اصلاح ضریب توان، جریان شبکه کاهش پیدا می کند و این موضوع روی تنظیمات حفاظتی نیز تأثیر می گذارد. در بسیاری از پروژه ها دیده می شود که پس از ساخت و نصب بانک خازنی، کلیدهای حفاظتی دچار عملکرد نامناسب می شوند، زیرا تنظیمات قبلی بر اساس جریان بالاتر انجام شده بود. بنابراین بعد از راه اندازی بانک خازنی، بازبینی تنظیمات کلیدهای MCCB، رله های اضافه جریان و حفاظت های حرارتی ضروری است.
بیشتر بخوانید: آیا ساختمان مجهز به چیلر و موتورخانه به تابلو بانک خازن نیاز دارد؟
ارزیابی سطح هارمونیک های موجود در شبکه
در شبکه های امروزی، مهم ترین عامل خرابی بانک های خازنی معمولا خود خازن نیست، بلکه هارمونیک ها هستند. تقریبا هر تجهیزی که مبتنی بر الکترونیک قدرت باشد، هارمونیک تولید می کند؛ تجهیزاتی مثل:
- اینورترها
- UPS
- دستگاه های CNC
- رکتیفایرها
- جوش های صنعتی
- منابع تغذیه سوئیچینگ
- درایوهای کنترل دور موتور

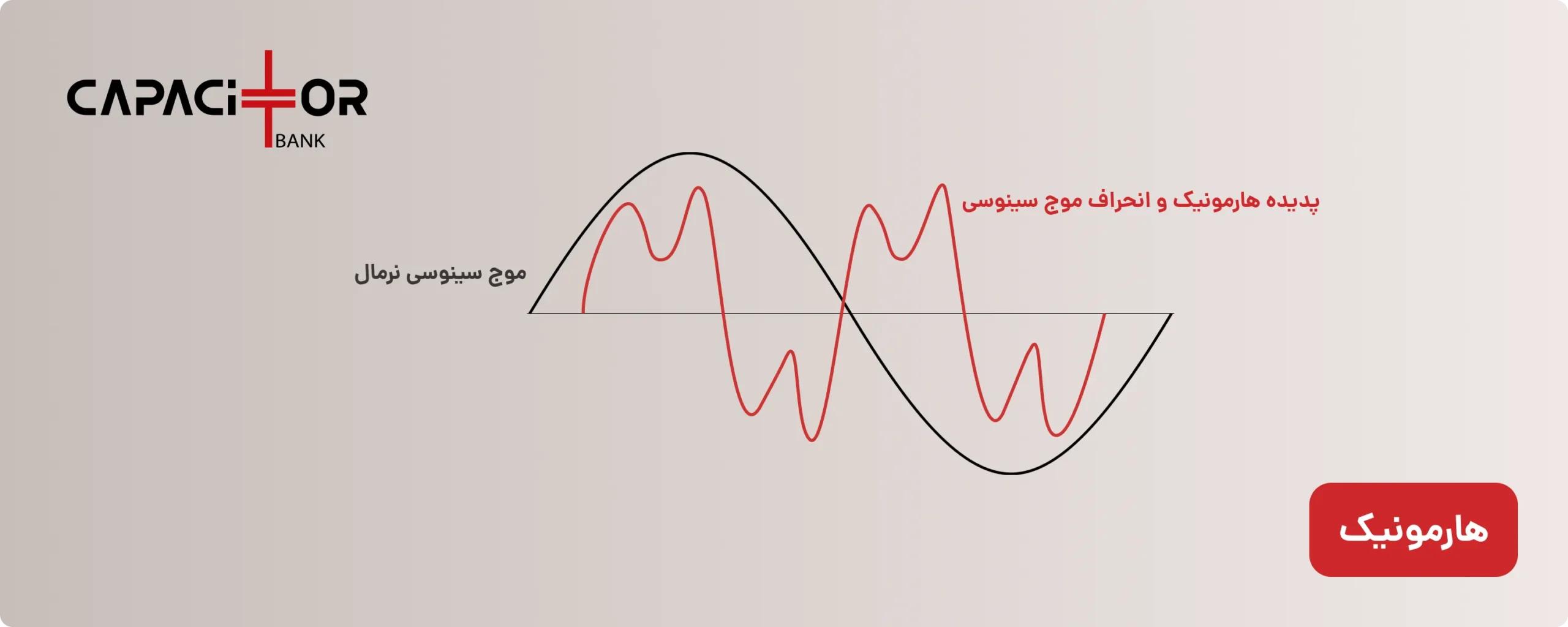

این تجهیزات باعث می شوند جریان شبکه از حالت سینوسی ایده آل خارج شود. خازن ها نیز به دلیل رفتار فرکانسی خود، مسیر مناسبی برای عبور جریان های هارمونیکی هستند. به همین دلیل در شبکه های دارای هارمونیک، جریان واقعی عبوری از خازن ممکن است تا 1.5 برابر جریان نامی برسد.
اشتباه رایج در پروژه های صنعتی
در بسیاری از پروژه ها، پیمانکار بدون اندازه گیری THD شبکه، یک بانک خازنی معمولی نصب می کند. در ابتدا سیستم ظاهرا بدون مشکل کار می کند، اما بعد از چند ماه علائم خرابی ظاهر می شود:
- خازن ها متورم می شوند
- فیوزها مرتب می سوزند
- کنتاکتورها جوش می خورند
- تابلو بیش از حد داغ می شود
- صدای وزوز شدید از راکتورها یا خازن ها شنیده می شود
برای مثال، در یک کارخانه نساجی که تعداد زیادی اینورتر کنترل دور روی موتورهای ریسندگی نصب شده است، بعد از راه اندازی بانک خازنی معمولی، دمای داخلی تابلو به شکل غیرعادی بالا می رود. بررسی با آنالایزر کیفیت توان نشان می دهد THD جریان حدود 18% بوده که مقدار بسیار بالایی محسوب می شود. در نهایت بانک خازنی معمولی با بانک خازنی Detuned مجهز به راکتور 7% جایگزین می شود و جریان هارمونیکی کنترل می گردد.
چه زمانی باید از راکتور استفاده کرد؟
اگر در شبکه تجهیزات غیرخطی وجود دارد، استفاده از راکتور عملا ضروری است. به صورت تجربی:
- اگر THD جریان کمتر از 8% باشد، معمولا بانک معمولی قابل استفاده است.
- اگر THD بین 8% تا 15% باشد، استفاده از راکتور توصیه می شود.
- اگر THD بیشتر از 15% باشد، تحلیل دقیق هارمونیکی و طراحی فیلتر الزامی است.
در پروژه های صنعتی جدید، بهتر است از ابتدا بانک خازنی دیتیون طراحی شود، حتی اگر سطح هارمونیک فعلی پایین باشد؛ چون در آینده با اضافه شدن اینورترها و تجهیزات جدید، شرایط شبکه تغییر خواهد کرد.
انتخاب صحیح ظرفیت بانک خازنی
بسیاری تصور می کنند انتخاب ظرفیت بانک خازنی فقط با یک فرمول ساده انجام می شود، اما در عمل موضوع پیچیده تر است. محاسبه تئوری شاید عدد دقیقی بدهد، اما شرایط واقعی شبکه تعیین می کند که آیا آن ظرفیت در عمل مناسب هست یا نه.
برای مثال فرض کنید یک کارخانه دارای توان اکتیو 400kW و ضریب توان 0.72 است و قصد داریم ضریب توان را به 0.95 برسانیم. محاسبات تئوری ممکن است عددی حدود 220kVAR را پیشنهاد کند، اما اگر بار کارخانه دائما تغییر کند، نصب دقیق همین ظرفیت می تواند باعث نوسان شدید پله ها شود.
در چنین شرایطی بهتر است ظرفیت کلی کمی کمتر انتخاب شود یا تعداد پله ها بیشتر در نظر گرفته شود تا سیستم نرم تر عمل کند. برای نمونه، به جای طراحی بانک خازنی با 4 پله بزرگ، می توان از 6 یا 8 پله کوچک تر استفاده کرد تا رگولاتور کنترل دقیق تری داشته باشد.
نکته مهم درباره انتخاب پله ها
یکی از اشتباهات رایج، استفاده از پله های هم ظرفیت است. در عمل بهتر است پله اول کوچک تر انتخاب شود تا رگولاتور بتواند در بارهای سبک نیز اصلاح ضریب توان را با دقت مناسب انجام دهد.
برای مثال، به جای پله های 50+50+50+50 بهتر است از ترکیب 25+25+50+50+100 استفاده شود. این ساختار عملکرد نرم تر و دقیق تری ایجاد می کند.

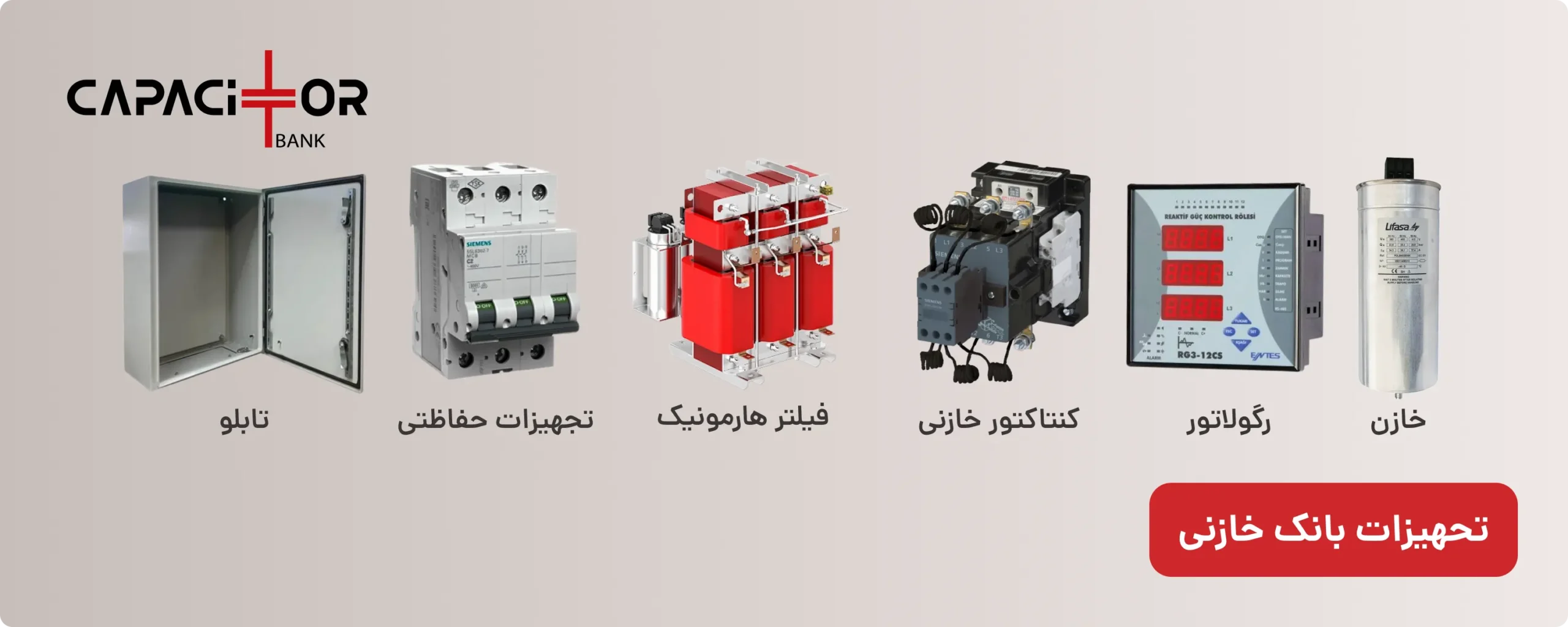

اهمیت انتخاب تجهیزات استاندارد و باکیفیت
در بسیاری از پروژه ها برای کاهش هزینه اولیه، از تجهیزات ارزان و بی کیفیت استفاده می شود، اما این تصمیم معمولا در بلندمدت هزینه بسیار بیشتری ایجاد می کند. به همین دلیل هنگام خرید بانک خازن سه فاز باید به مشخصاتی مانند کیفیت خازن، نوع رگولاتور، وجود راکتور دیتیون، کیفیت کنتاکتورهای خازنی و استانداردهای حفاظتی توجه ویژه ای داشت.
یکی از رایج ترین مشکلات، استفاده از خازن هایی است که تحمل دمایی یا جریان هارمونیکی مناسبی ندارند. در ظاهر ممکن است تمام خازن ها مشابه باشند، اما کیفیت دی الکتریک، سیستم خنک کاری داخلی و تحمل اضافه جریان در برندهای مختلف تفاوت بسیار زیادی دارد.
خازن صنعتی استاندارد باید:
- دارای کلاس حرارتی مناسب باشد
- استاندارد IEC 60831 را داشته باشد
- تحمل اضافهجریان حداقل 1.3 برابر جریان نامی را فراهم کند
- دارای سیستم ایمنی قطع فشار داخلی باشد
اهمیت کنتاکتور خازنی
موضوع مهم دیگر، انتخاب کنتاکتور مناسب است. در لحظه وصل خازن، جریان هجومی بسیار شدیدی ایجاد می شود که ممکن است تا ده ها برابر جریان نامی باشد. اگر از کنتاکتور معمولی استفاده شود، کنتاکت ها به سرعت فرسوده یا جوش می خورند.
کنتاکتور بانک خازنی دارای مقاومت های پیش شارژ است که هنگام وصل اولیه، جریان هجومی را محدود می کنند. این موضوع عمر کنتاکتور و خازن را به شکل محسوسی افزایش می دهد.
بررسی شرایط محیطی محل نصب بانک خازنی
شرایط محیط نصب تأثیر مستقیمی بر طول عمر تابلو بانک خازنی دارد. دما، گردوغبار، رطوبت و تهویه نامناسب می توانند حتی بهترین تجهیزات را نیز دچار خرابی کنند.
برای مثال، در یک کارگاه فولاد، بانک خازنی در کنار کوره القایی نصب شده است. دمای محیط در تابستان به بیش از 50 درجه سانتی گراد میرسد و هوای اطراف تابلو حاوی ذرات فلزی و گردوغبار است. در نتیجه، خازن ها هر چند ماه یک بار دچار خرابی می شوند. پس از انتقال تابلو به اتاق برق مجزا و نصب سیستم تهویه مناسب، دمای داخلی تابلو حدود 15 درجه سانتی گراد کاهش پیدا می کند و نرخ خرابی تجهیزات تقریبا متوقف می شود.
چند نکته اجرایی مهم
در طراحی محل نصب بانک خازنی باید به این موارد توجه شود:
- تابلو در معرض تابش مستقیم آفتاب نباشد
- فضای کافی برای گردش هوا وجود داشته باشد
- فاصله مناسب از منابع حرارتی رعایت شود
- فیلتر تهویه برای محیط های آلوده استفاده شود
- دمای داخلی تابلو به صورت دوره ای مانیتور شود
بسیاری از خرابی هایی که تصور می شود ناشی از کیفیت پایین خازن است، در واقع به دلیل تهویه نامناسب اتفاق می افتد.
بیشتر بخوانید: اجزای تشکیل دهنده بانک خازنی
ضرورت طراحی صحیح سیستم حفاظتی
بانک خازنی بدون سیستم حفاظتی مناسب می تواند به یکی از خطرناک ترین بخش های شبکه تبدیل شود. حفاظت بانک خازنی فقط به نصب فیوز محدود نمی شود، بلکه باید مجموعه ای از حفاظت های الکتریکی و حرارتی به صورت هماهنگ طراحی گردد.
اضافه جریان، اضافه ولتاژ، عدم تعادل جریان بین فازها، افزایش دما و اتصال کوتاه از مهم ترین خطراتی هستند که باید برای آن ها حفاظت در نظر گرفته شود.
1. حفاظت اضافه جریان و اتصال کوتاه
خازن ها به دلیل امپدانس پایین، در صورت بروز اتصال کوتاه جریان بسیار بالایی را عبور می دهند که می تواند منجر به انفجار شود.
راه حل عملی:
- استفاده از فیوز سریع (Fast-acting Fuse) یا کلید مینیاتوری با منحنی C یا D
- جریان نامی فیوز باید 1.5 تا 1.8 برابر جریان نامی خازن باشد
مثال: برای خازن 50kVAR در ولتاژ 400 ولت، جریان نامی حدود 72 آمپر است، پس فیوز باید 100 تا 125 آمپر باشد.
نکنه: اگر فیوز کوچک تر باشد، در شرایط عادی (به خصوص هنگام وجود هارمونیک) قطع می شود. اگر بزرگ تر باشد، در اتصال کوتاه به موقع عمل نمی کند.
2. حفاظت حرارتی
افزایش دمای بیش از 55 تا 60 درجه سانتی گراد می تواند عمر خازن را به شدت کاهش دهد و حتی باعث نشت یا انفجار شود.
راه حل عملی:
- نصب ترموستات یا سنسور دما داخل تابلو
- تنظیم آلارم در دمای 50 درجه و قطع اتوماتیک در 60 درجه
- اطمینان از تهویه مناسب تابلو (فن یا دریچه هوا)
نکته تجربی: در تابلوهای فلزی بسته بدون تهویه، دمای داخل تابلو می تواند تا 20 درجه بالاتر از دمای محیط باشد.
3. حفاظت عدم تعادل فاز
این یکی از حفاظت های حیاتی است که متأسفانه در بسیاری از پروژه ها نادیده گرفته می شود. اگر یکی از فازها قطع شود یا یکی از خازن ها خراب گردد، جریان فازهای سالم افزایش می یابد و می تواند خازن های دیگر را نیز به تدریج خراب کند.
راه حل عملی:
برای جلوگیری از این مشکل، باید از رله عدم تعادل (Unbalance Relay) یا CTهای جریان با رله دیفرانسیل استفاده کرد که در صورت اختلاف جریان بیش از 10 تا 15 درصد بین فازها، بانک را قطع می کند.
مثال واقعی:
در یک بانک خازنی 300kVAR، یکی از خازن های 100kVAR خراب شده است. جریان دو فاز دیگر از 433 آمپر به 650 آمپر افزایش می یابد و ظرف دو هفته، دو خازن دیگر نیز خراب می شوند. اگر رله عدم تعادل نصب می بود، بانک قطع می شد و فقط یک خازن تعویض می شد.
4. حفاظت اضافه ولتاژ
یکی از مهم ترین عواملی که می تواند به خازن ها آسیب جدی وارد کند، اعمال ولتاژ بیش از حد مجاز است. وقتی ولتاژ شبکه از 1.1 برابر ولتاژ نامی خازن فراتر رود، میدان الکتریکی داخل عایق خازن به شدت افزایش می یابد و این امر باعث تخریب تدریجی لایه های عایقی می شود. در بلندمدت، این فرآیند منجر به کاهش چشمگیر عمر مفید خازن، افزایش احتمال نشت و در نهایت خرابی کامل آن خواهد شد.
برای محافظت از خازن ها در برابر این خطر، باید از رله اضافه ولتاژ (Overvoltage Relay) استفاده کرد که به طور مداوم ولتاژ شبکه را رصد می کند و در صورت عبور از حد تعیین شده، بانک خازنی را از مدار خارج می سازد. تنظیم صحیح این رله بسیار حائز اهمیت است؛ معمولا حد قطع باید بین 110 تا 115 درصد ولتاژ نامی تنظیم شود. به عنوان مثال، اگر شبکه شما 400 ولت باشد، رله باید در محدوده 440 تا 460 ولت عمل کند.
5. سیستم تخلیه ولتاژ خازن
یکی از موضوعات مهم که اغلب نادیده گرفته می شود، تخلیه ولتاژ خازن پس از قطع مدار است. خازن حتی بعد از قطع برق نیز می تواند انرژی الکتریکی را در خود ذخیره کند و خطر برق گرفتگی جدی برای پرسنل تعمیرات ایجاد نماید. طبق استاندارد IEC 60831، ولتاژ خازن باید ظرف 3 دقیقه پس از قطع به کمتر از 50 ولت برسد. برای این منظور باید از مقاومت های تخلیه (Discharge Resistor) استاندارد استفاده کرد که معمولا به صورت داخلی در خازن های مدرن تعبیه شده اند.
در صورت استفاده از خازن های قدیمی یا بدون مقاومت تخلیه، باید مقاومت خارجی با مقدار مناسب (معمولا بین 50 تا 100 کیلواهم) به صورت موازی با خازن نصب شود. همچنین نصب لامپ نشانگر تخلیه یا ولت متر روی تابلو به پرسنل کمک می کند تا قبل از دست زدن به تجهیزات، از تخلیه کامل خازن اطمینان حاصل کنند.
تست و راه اندازی اصولی قبل از بهره برداری
قبل از اینکه بانک خازنی را به شبکه وصل کنید و از آن استفاده کنید، باید مطمئن شوید که تمام قسمت های سیستم به درستی نصب شده و آماده کار هستند. این مرحله شبیه به معاینه فنی خودرو قبل از حرکت است؛ اگر یک ایراد کوچک را نادیده بگیرید، ممکن است بعدا با مشکلات بزرگی مواجه شوید.
1- بازرسی ظاهری و مکانیکی اولین قدم است. بررسی کنید که تمام اتصالات پیچی محکم باشند، کابل ها به درستی سرسیمکاری شده باشند و هیچ قطعه ای شل یا آسیب دیده نباشد. فاصله عایقی بین قطعات برقدار و بدنه تابلو را کنترل کنید و از تمیز بودن داخل تابلو اطمینان حاصل کنید؛ گرد و غبار یا رطوبت می تواند باعث اتصال کوتاه شود.
2- بعد از آن نوبت تست های الکتریکی می رسد. با استفاده از مگر (Megger) مقاومت عایقی خازن ها، کابل ها و کنتاکتورها را اندازه گیری کنید؛ مقدار مناسب معمولا بالای 100 مگااهم است. سپس تست عملکرد رله های حفاظتی را انجام دهید: رله اضافه جریان، حرارتی، اضافه ولتاژ و عدم تعادل فاز را به صورت دستی یا با تزریق سیگنال تست کنید تا مطمئن شوید در شرایط خطر واقعا عمل می کنند. فراموش نکنید که زمان تأخیر (Time Delay) هر رله را طبق طراحی تنظیم کنید.
3- در مرحله بعد، راه اندازی اولیه بدون بار را انجام دهید. بانک خازنی را بدون اتصال به بار اصلی روشن کنید و ولتاژ، جریان و دمای خازن ها را در 15 تا 30 دقیقه اول رصد کنید. اگر صدای غیرعادی، بوی سوختگی یا گرمای بیش از حد مشاهده کردید، فورا سیستم را خاموش کنید. پس از اطمینان از عملکرد صحیح، راه اندازی با بار کامل را آغاز کنید و پارامترهای شبکه (ولتاژ، جریان، ضریب قدرت) را قبل و بعد از وصل بانک خازنی مقایسه کنید. اگر ضریب قدرت به مقدار مطلوب (معمولا بالای 0.95) رسید و جریان خط کاهش یافت، یعنی سیستم به درستی کار می کند.
4- در نهایت، تمام نتایج تست ها، تنظیمات رله ها و مشاهدات خود را در یک گزارش راه اندازی ثبت کنید. این سند برای نگهداری و عیب یابی های آینده بسیار ارزشمند خواهد بود.
پس از راه اندازی اولیه، رفتار شبکه باید چند روز تحت مانیتورینگ قرار گیرد تا هرگونه مشکل احتمالی در شرایط واقعی بار مشخص شود.
جمع بندی
راه اندازی بانک خازنی فرآیندی کاملا تخصصی است که نیازمند تحلیل دقیق شبکه، شناخت رفتار بار، بررسی هارمونیک ها، انتخاب تجهیزات استاندارد و طراحی حفاظتی صحیح می باشد. هرگونه سهل انگاری در این مراحل می تواند منجر به آسیب های جدی فنی و اقتصادی شود.
بانک خازنی زمانی میتواند عملکرد مؤثر و پایدار داشته باشد که طراحی آن بر اساس دادههای واقعی شبکه انجام شده باشد، تجهیزات مناسب انتخاب شوند و تمامی ملاحظات کیفیت توان و ایمنی رعایت گردد.
در شبکه های مدرن که میزان بارهای غیرخطی و هارمونیکی روزبهروز در حال افزایش است، استفاده از روش های سنتی طراحی دیگر پاسخگو نیست و تحلیل مهندسی دقیق اهمیت بسیار بیشتری پیدا کرده است. یک بانک خازنی اصولی نه تنها هزینه برق را کاهش می دهد، بلکه باعث افزایش راندمان تجهیزات، بهبود کیفیت توان و افزایش پایداری کل سیستم برق خواهد شد.
