اگر شما مالک یک مجتمع مسکونی، تجاری یا اداری هستید که برای سرمایش و گرمایش از سیستم های مرکزی مانند چیلر و موتورخانه استفاده می کند، قطعا با هزینه های بالای نگهداری و به خصوص قبض های سنگین برق آشنایی دارید. یکی از سوالات پرتکرار و بسیار مهمی که در جلسات هیئت مدیره ساختمان ها یا بین مالکان مطرح می شود این است: «آیا ساختمان ما به تابلو بانک خازنی نیاز دارد؟»
پاسخ کوتاه به این سوال یک «بله» قاطع است. اما برای درک چرایی این موضوع و اینکه نصب این تابلو چگونه می تواند میلیون ها تومان در هزینه های ساختمان شما صرفه جویی کند، باید با زبانی ساده و دور از پیچیدگی های مهندسی به بررسی آن بپردازیم.
در این مقاله، به صورت کاملا روان و کاربردی، مفاهیم مربوط به مصرف برق موتورخانه ها، دلیل نیاز به بانک خازنی و منافع مالی و فنی آن را برای شما به عنوان مالک یا مدیر یک مجموعه بررسی خواهیم کرد.

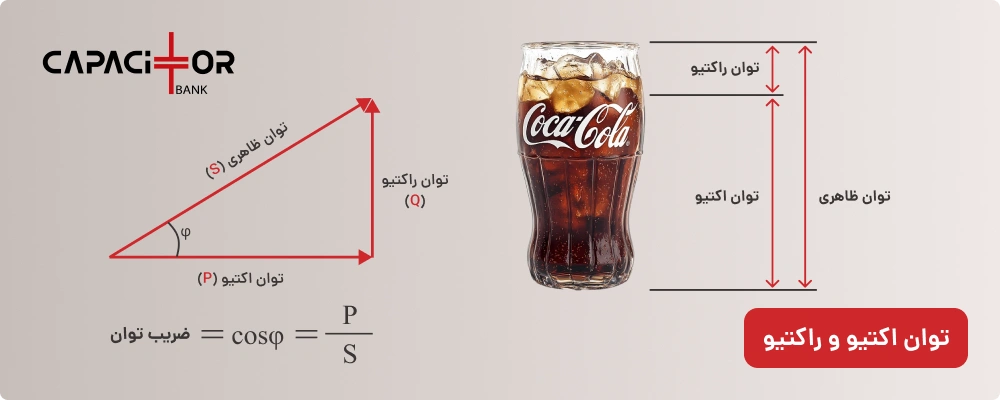

توان مفید و توان غیرمفید (اکتیو و راکتیو)
برای اینکه بدانیم بانک خازنی چیست و چه کار می کند، ابتدا باید با نحوه مصرف برق در تجهیزاتی مثل چیلر آشنا شویم. در شبکه های برق متناوب، ما با دو نوع توان (یا انرژی) روبرو هستیم:
۱. توان اکتیو (مفید): این همان برقی است که واقعا کار انجام می دهد. باعث روشن شدن لامپ ها، گرم شدن هیترها و چرخش واقعی موتورها می شود. کنتورهای برق معمولی این توان را اندازه می گیرند.
۲. توان راکتیو (غیرمفید اما ضروری): این بخش از برق کار فیزیکی انجام نمی دهد، اما برای ایجاد میدان مغناطیسی در موتورهای الکتریکی کاملا ضروری است. بدون توان راکتیو، هیچ موتور الکتریکی (مثل موتور چیلر یا پمپ های آب) روشن نمی شود.
بیشتر بخوانید: علت خروج بانک خازنی از مدار هنگام ورود ژنراتور اضطراری
یک مثال بسیار ساده:
فرض کنید یک لیوان نوشابه گازدار خریده اید. مایع اصلی نوشابه همان «توان اکتیو» است که شما آن را می نوشید و از آن استفاده می کنید. اما کف روی نوشابه، نمایانگر «توان راکتیو» است. این کف عطش شما را برطرف نمی کند، اما بخشی از حجم لیوان را اشغال کرده است.
در سیم کشی های ساختمان، کابل های برق مثل همان لیوان هستند. اگر تجهیزات شما توان راکتیو (کف) زیادی مصرف کنند، فضای کمتری برای عبور توان اکتیو (مایع اصلی) در کابل ها باقی می ماند و اداره برق مجبور است کابل ها و تجهیزات بزرگتری را در شبکه خود استفاده کند تا برق شما را تامین کند.
چرا چیلرها و موتورخانه ها مقصران اصلی هستند؟
تجهیزات الکتریکی به دو دسته کلی تقسیم می شوند:
- تجهیزات مقاومتی: مثل لامپ های رشته ای، اتو، سماور برقی. این تجهیزات فقط توان اکتیو مصرف می کنند و نیازی به توان راکتیو ندارند.
- تجهیزات سلفی (القایی): مثل الکتروموتورها، کمپرسورهای چیلر، پمپ های سیرکولاتور آب در موتورخانه، آسانسورها و فن های بزرگ.
قلب تپنده هر موتورخانه و چیلری، الکتروموتورها و کمپرسورهای قدرتمند است. این تجهیزات به شدت «سلفی» هستند؛ یعنی برای کار کردن به حجم بسیار بالایی از توان راکتیو نیاز دارند. وقتی چیلر ساختمان شما در اوج گرمای تابستان روشن می شود، علاوه بر مصرف برق عادی، مقدار زیادی توان راکتیو از شبکه برق شهر درخواست می کند. این موضوع باعث افت کیفیت برق (که در مهندسی به آن کاهش ضریب توان یا cos(phi) یا می گویند) می شود.

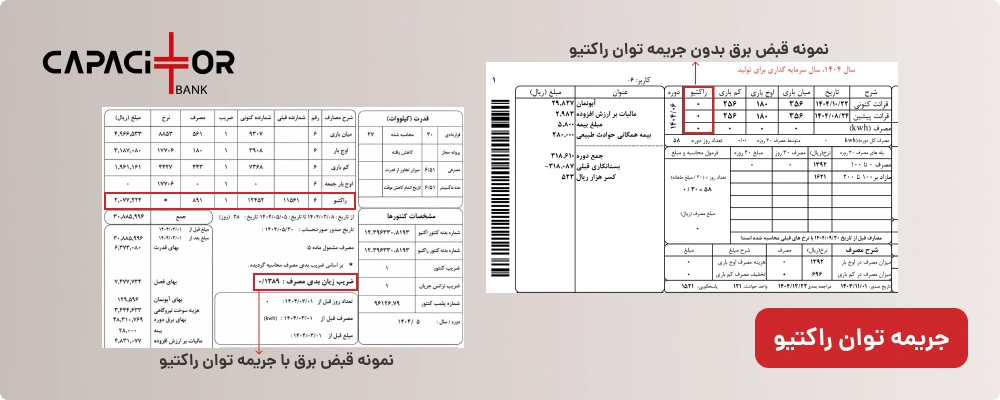

جریمه برق راکتیو چیست و چرا اداره برق شما را جریمه می کند؟
همان طور که در مثال نوشابه گفتیم، اداره برق موظف است هم توان اکتیو و هم توان راکتیو را تا کنتور ساختمان شما بیاورد. اما تولید و انتقال توان راکتیو برای نیروگاه ها و شبکه های توزیع برق بسیار هزینه بر است و باعث اشغال شدن ظرفیت شبکه و گرم شدن کابل های شهری می شود.
به همین دلیل، اداره برق قانونی وضع کرده است: اگر مصرف توان راکتیو یک ساختمان از یک حد مشخص بیشتر شود (معمولا برای کنتورهای سه فاز با آمپراژ بالا، نظیر کنتورهای دیماندی یا اشتراک های بزرگ)، در قبض برق بندی به نام «بهای انرژی راکتیو» یا همان «جریمه راکتیو» اضافه می شود.
در ساختمان های مجهز به چیلر مرکزی که فاقد بانک خازنی هستند، این رقم جریمه در ماه های گرم سال می تواند به طرز شوکه کننده ای بالا باشد و بخش بزرگی از مبلغ پرداختی قبض شما را به خود اختصاص دهد، در حالی که شما اصلا از این برق استفاده مفیدی نکرده اید!
بیشتر بخوانید: اجزای تشکیل دهنده بانک خازنی

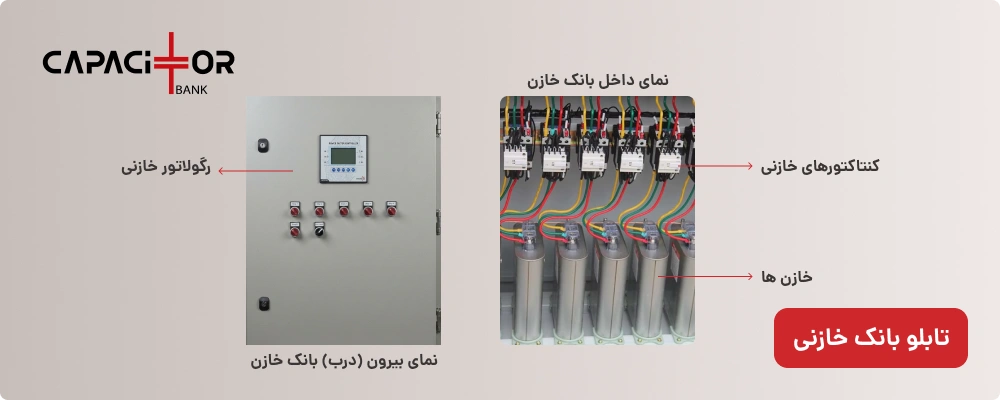

تابلو بانک خازنی چیست و چگونه مشکل را حل می کند؟
تابلو بانک خازنی، در واقع یک کمد فلزی (تابلو برق) است که داخل آن تعدادی قطعه استوانه ای یا مکعبی شکل به نام «خازن» قرار دارد. یک سیستم هوشمند به نام «رگولاتور» نیز وظیفه مدیریت این خازن ها را بر عهده دارد.
وظیفه بانک خازنی بسیار ساده اما حیاتی است:
بانک خازنی در همان محل موتورخانه شما، توان راکتیو مورد نیاز چیلر و پمپ ها را تولید می کند!
به عبارت دیگر، وقتی چیلر روشن می شود و درخواست توان راکتیو می کند، به جای اینکه این درخواست به سمت شبکه اداره برق برود، تابلو بانک خازنی این نیاز را در همان لحظه تامین می کند. نتیجه این می شود که کنتور اداره برق دیگر مصرف راکتیو شما را ثبت نمی کند و در نتیجه، جریمه برق راکتیو در قبض شما کاملا صفر می شود.
به همین دلیل بسیاری از مدیران ساختمان برای حذف جریمه برق، اقدام به خرید بانک خازنی اتوماتیک می کنند تا ضریب توان شبکه برق ساختمان به صورت خودکار تنظیم شود.
مزایای حیاتی نصب تابلو بانک خازنی برای ساختمان شما
علاوه بر حذف جریمه اداره برق، نصب این تجهیزات مزایای فنی بسیار مهمی برای تاسیسات مجتمع شما دارد که مستقیما روی طول عمر تجهیزات و جیب مالکان تاثیر می گذارد:
کاهش چشمگیر مبلغ قبض برق (بازگشت سرمایه سریع)
اصلی ترین دلیل نصب این تابلو، بعد اقتصادی آن است. هزینه خرید و نصب یک تابلو بانک خازنی در مقابل جریمه هایی که ماهانه به اداره برق پرداخت می کنید، بسیار ناچیز است. در اکثر پروژه های ساختمانی، هزینه پرداختی برای خرید تابلو، در کمتر از یک سال (و گاهی در عرض چند ماه تابستان) از طریق کاهش مبلغ قبض برق، به طور کامل به ساختمان برمی گردد. از آن پس، این تابلو به عنوان یک پس انداز ماهانه برای صندوق ساختمان عمل می کند.
افزایش طول عمر چیلر، پمپها و الکتروموتورها
وقتی توان راکتیو از طریق کابل های اصلی ساختمان کشیده نشود، جریان کل (آمپراژ) عبوری از سیم ها کاهش می یابد. جریان کمتر به معنای تولید حرارت کمتر است. حرارت، دشمن شماره یک تجهیزات الکتریکی است. با نصب بانک خازنی، پمپ ها و کمپرسورهای موتورخانه خنک تر و روان تر کار می کنند که این امر باعث افزایش چشمگیر طول عمر آن ها و کاهش هزینه های تعمیرات و نگهداری می شود.
جلوگیری از افت ولتاژ و آسیب به لوازم خانگی ساکنین
در زمان استارت خوردن کمپرسورهای بزرگ چیلر، شبکه برق ساختمان دچار یک شوک و افت ولتاژ لحظه ای می شود (شاید دقت کرده باشید که گاهی با روشن شدن یک دستگاه بزرگ، نور لامپ ها برای کسری از ثانیه کم می شود). این افت ولتاژ در درازمدت به بردهای الکترونیکی حساس وسایل منزل ساکنین (مثل یخچال، تلویزیون و کامپیوترها) آسیب می زند. بانک خازنی با تامین سریع انرژی مورد نیاز، از این افت ولتاژ جلوگیری کرده و کیفیت برق ساختمان را تثبیت می کند.
آزادسازی ظرفیت کابل ها و کلیدهای اصلی
اگر ساختمان شما قصد داشته باشد تجهیزات جدیدی اضافه کند (مثلا پمپ های قوی تر، یا سیستم های روشنایی جدید)، ممکن است کابل های اصلی ساختمان ظرفیت لازم را نداشته باشند. بانک خازنی با حذف جریان غیرمفید، ظرفیت کابل ها را آزاد می کند؛ گویی کابل های ساختمان شما بدون نیاز به تعویض، ضخیم تر و قوی تر شده اند. همچنین از پریدن ناگهانی فیوزهای اصلی به دلیل اضافه بار جلوگیری می کند.
بیشتر بخوانید: نکات مهم قبل از راه اندازی بانک خازنی
از کجا بفهمیم ساختمان ما به بانک خازنی نیاز دارد؟
برای پاسخ به این سوال، به عنوان مدیر یا مالک ساختمان می توانید اقدامات زیر را انجام دهید:
- بررسی قبض برق: قبض برق عمومی ساختمان (برق مشاعات که چیلر به آن متصل است) را بررسی کنید. اگر در قبض ردیفی با عنوان «بهای انرژی راکتیو» وجود دارد و مبلغی جلوی آن نوشته شده است، شما قطعا به بانک خازنی نیاز دارید یا بانک خازنی فعلی شما خراب شده است.
- نوع کنتور: اگر کنتور برق مشاعات ساختمان شما سه فاز و با آمپراژ بالا (معمولا بالای 5050 آمپر یا کنتورهای دیماندی) است و تجهیزات موتوری سنگین دارید، طبق استانداردهای نظام مهندسی نیاز به این تابلو دارید.
- مشاوره با متخصص: یک مهندس برق یا تکنسین تاسیسات می تواند با استفاده از دستگاهی به نام «پاور آنالایزر» در موتورخانه شما، میزان دقیق ضریب توان و نیاز به خازن را اندازه گیری کند و ظرفیت تابلوی مورد نیاز را به دست آورد.
یک اشتباه رایج در میان مالکان
بسیاری از افراد غیرمتخصص به اشتباه تصور می کنند که نصب بانک خازنی باعث کاهش “مصرف اصلی برق” (همان توان اکتیو) یا کاهش مبلغ بهای انرژی اکتیو می شود. این یک تصور کاملا اشتباه است و متاسفانه برخی فروشندگان سودجو با این ترفند تجهیزات خود را می فروشند.
بانک خازنی هیچ تاثیری روی توان اکتیو شما ندارد. اگر چیلر شما روزی ۱۰۰ کیلووات ساعت برق مفید مصرف می کند، با نصب خازن نیز همان ۱۰۰ کیلووات ساعت را مصرف خواهد کرد. معجزه بانک خازنی صرفا در حذف جریمه راکتیو و کاهش آمپراژ عبوری از کابل ها است، که همین دو مورد برای توجیه اقتصادی و فنی آن کاملا کفایت می کند.
نگهداری از تابلو بانک خازنی؛ نصب کن و فراموش نکن!
یکی از مواردی که مدیران ساختمان باید به آن دقت کنند این است که تابلو بانک خازنی یک سیستم مادام العمر و بدون استهلاک نیست. خازن ها قطعاتی مصرفی هستند که بر اثر کارکرد در طول زمان (معمولا پس از چند سال) ظرفیت خود را از دست می دهند. همچنین کنتاکتورها (کلیدهای داخل تابلو) ممکن است به مرور زمان دچار فرسودگی شوند.
بنابراین، اگر ساختمان شما هم اکنون مجهز به این تابلو است، دلیل بر این نیست که خیالتان برای همیشه راحت باشد. بسیار پیش می آید که ساختمانی دارای تابلو است، اما به دلیل خرابی خازن ها، مجددا در قبض برق جریمه می شود. در چنین شرایطی لازم است عملیات عیب یابی بانک خازن توسط تکنسین متخصص انجام شود تا از عملکرد صحیح تابلو و جلوگیری از جریمه راکتیو اطمینان حاصل گردد.
توصیه طلایی: تابلو بانک خازنی باید حداقل سالی یک بار (ترجیحا قبل از شروع فصل گرما و راه اندازی چیلرها) توسط یک تکنسین برق بازدید و سرویس شود تا از سلامت خازن ها، فیوزها و عملکرد صحیح رگولاتور اطمینان حاصل گردد.
نتیجه گیری
برای مجتمع های مسکونی یا تجاری که دارای موتورخانه مرکزی و به ویژه چیلرهای تراکمی یا جذبی (دارای پمپ های بزرگ) هستند، تابلو بانک خازنی یک کالای لوکس یا انتخابی نیست، بلکه یک ضرورت مطلق فنی و اقتصادی است.
این سیستم با تامین محلیِ نیازِ دستگاه ها به برق راکتیو، دست اداره برق را از جریمه کردن شما کوتاه می کند، طول عمر تجهیزات گران قیمت موتورخانه را به شدت افزایش می دهد و از بروز نوسانات مخرب در شبکه برق ساختمان جلوگیری می نماید. اگر تا به حال به قبض برق مشاعات خود دقت نکرده اید، در اولین فرصت آن را بررسی کنید و در صورت مشاهده ارقام مربوط به انرژی راکتیو، با یک متخصص برق صنعتی برای طراحی و نصب یک بانک خازنی متناسب با ظرفیت چیلر و پمپ های ساختمان خود مشورت کنید. این یکی از هوشمندانه ترین سرمایه گذاری هایی است که می توانید برای ساختمان خود انجام دهید.
