در شبکه توزیع برق مدرن و واحد های صنعتی، بهینه سازی مصرف انرژی و حفظ کیفیت توان از اولویت های اصلی مهندسان برق و مدیران صنایع است. بخش عمده ای از تجهیزات الکتریکی مورد استفاده در صنایع بزرگ و کوچک، برای راه اندازی و کارکرد مستمر خود به میدان مغناطیسی نیاز دارند. این تجهیزات برای ایجاد این میدان، جریانی را مصرف میکنند که در مهندسی برق به آن جریان راکتیو میگویند. جریان راکتیو بدون آنکه کار مفیدی انجام دهد، بخش زیادی از ظرفیت کابلها، کلیدها و ترانسفورماتورها را اشغال کرده و تلفات حرارتی را در سیستم به شدت افزایش میدهد. در چنین شرایطی، خازن سه فاز به عنوان کارآمدترین ابزار برای جبرانسازی و تولید این جریان در محل مصرف وارد عمل میشود تا بار اضافی را از روی دوش شبکه برق بردارد.
در این مقاله تخصصی، کاربردهای خازن سه فاز در صنایع مختلف، نقش حیاتی آن در کاهش هزینه ها و بهبود عملکرد شبکه، تفاوت سیستم های ثابت و اتوماتیک، و همچنین چالش های جدی ناشی از حضور هارمونیکها در کارخانجات مدرن را به طور جامع و دقیق مورد واکاوی قرار میدهیم.
شناخت ساختار خازن سه فاز صنعتی
خازن سه فاز صنعتی تجهیزاتی هستند که از قرارگیری سه واحد خازنی تک فاز درون یک پوسته یا بدنه مشترک تشکیل میشوند. این سه واحد داخلی به طور معمول با آرایش مثلث به یکدیگر متصل میشوند. دلیل استفاده از اتصال مثلث در خازن صنعتی این است که خازنها بتوانند مستقیماً زیر ولتاژ کامل خط کار کنند و در نتیجه، ظرفیت خروجی بالاتری را برای تولید توان راکتیو در مقایسه با اتصال ستاره ارائه دهند.
این خازن ها بر اساس استانداردهای معتبر بینالمللی مانند استاندارد قطعات خازنی طراحی و تولید میشوند. ساختار داخلی آنها معمولاً از نوع خودترمیم با عایق فیلم متالایز پلیمری است. ویژگی خودترمیم به این معناست که اگر به دلیل نوسانات شدید ولتاژ، شکست الکتریکی موضعی در داخل خازن رخ دهد، لایه فلزی بسیار نازک در محل آسیب دیده بلافاصله تبخیر شده و نقطه اتصالی ایزوله میشود. این مکانیزم به خازن اجازه میدهد بدون قطع مدار و بدون بروز حادثه، به عملکرد عادی خود ادامه دهد که این امر نقشی کلیدی در استمرار فرآیندهای صنعتی دارد.
کاربردهای اصلی خازن سه فاز در شبکه برق صنعتی
به کارگیری خازن سه فاز در قالب واحدهای انفرادی یا در قالب مجموعه های سازمان یافته به نام بانک خازنی، تأثیرات شگرفی بر سیستم توزیع برق کارخانهها میگذارد. در ادامه به مهمترین کاربردهای عملیاتی این تجهیزات میپردازیم:
اصلاح ضریب توان و بهبود بهره وری شبکه
مصرفکننده های سلفی در صنعت، دو نوع توان مصرف میکنند؛ توان اکتیو که به کار مفید مانند چرخش شفت موتور یا حرارت کوره تبدیل میشود، و توان راکتیو که برای ایجاد میدانهای مغناطیسی ضروری است. نسبت توان مفید به کل توان مصرفی را ضریب توان مینامند. بارهای القایی باعث عقب افتادن فاز جریان نسبت به ولتاژ میشوند. خازن سه فاز با تزریق جریان پیشفاز، این عقبماندگی را جبران کرده و ضریب توان شبکه را به عدد ایده آل نزدیک میکند. این فرآیند علاوه بر بهبود پایداری شبکه، هزینههای قبوض برق مربوط به مصرف راکتیو را به طور کامل حذف میکند.
کاهش جریان عبوری از تجهیزات بالادست
وقتی خازن سه فاز بار تولید توان راکتیو را در محل مصرف به دوش میکشد، جریانی که پیش از این برای تأمین این توان از طریق کابلهای اصلی کارخانه و ترانسفورماتور عبور میکرد، حذف میشود. با بهبود ضریب توان، جریان کل عبوری از خطوط توزیع داخلی کاهش مییابد. این کاهش جریان به این معنی است که کابلها کمتر گرم میشوند، افت ولتاژ در مسیرهای طولانی کاهش مییابد و تجهیزات کلیدزنی مانند دژنکتورها و سکسیونرها تحت استرس حرارتی کمتری قرار میگیرند.
آزادسازی ظرفیت مرده ترانسفورماتورها و کابل

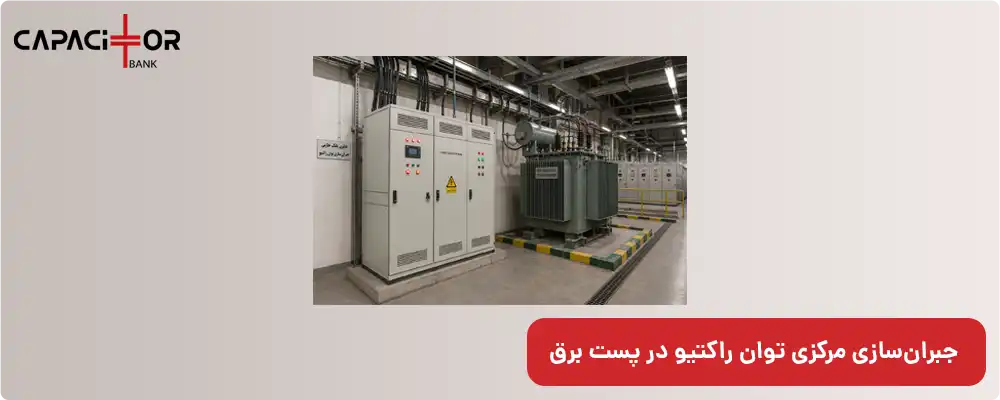

ترانسفورماتورهای قدرت بر اساس توان ظاهری بارگذاری میشوند. وقتی یک کارخانه به دلیل ضریب توان پایین، بخش زیادی از ظرفیت ترانسفورماتور خود را به جریان راکتیو اختصاص میدهد، عملاً امکان راهاندازی دستگاههای جدید را ندارد. با نصب خازن سه فاز و تأمین توان راکتیو در محل، بخش زیادی از ظرفیت ترانسفورماتور و کابل های تغذیه اصلی آزاد میشود. این ظرفیت آزادشده به کارخانه اجازه میدهد بدون نیاز به خرید ترانسفورماتور جدید یا درخواست انشعاب گرانقیمت از شبکه توزیع، خطوط تولید خود را توسعه دهد.
کاهش تلفات انرژی در خطوط انتقال داخلی
در کارخانه های بزرگ که دارای سرفاصله طولانی بین پست برق اصلی و سالنهای تولید هستند، عبور جریان های بالای راکتیو باعث افت ولتاژ شدید در انتهای خط کابلکشی میشود. این افت ولتاژ میتواند کارکرد تجهیزات حساس، سیستمهای کنترل و حتی گشتاور راهاندازی موتورها را مختل کند. نصب خازن های سه فاز در نزدیکی مصرفکنندههای بزرگ با تأمین توان راکتیو در مقصد، افت ولتاژ مسیر را به حداقل ممکن میرساند و ولتاژ تغذیه تجهیزات را تثبیت میکند.
مقایسه خازن ثابت با سیستم های بانک خازنی اتوماتیک
خازنهای سه فاز متناسب با نیاز شبکه و رفتار بارهای صنعتی به دو صورت کلی نصب و بهرهبرداری میشوند:
سیستم خازن ثابت
در این حالت، خازن سه فاز با ظرفیتی مشخص و بدون تغییر، به طور مستقیم به یک بار خاص یا به شینه اصلی متصل میشود. ویژگیهای این سیستم عبارتند از:
- مورد استفاده برای بارهایی با مصرف توان راکتیو کاملاً ثابت و بدون تغییر
- مناسب برای الکتروموتورهای بزرگ که به طور مداوم و با بار ثابت کار میکنند
- مناسب برای جبرانسازی ترانسفورماتورها در حالت بیباری
- دارای محدودیت شدید در بارهای متغیر به دلیل ایجاد اصلاح بیش از حد (Over-compensation)
- احتمال پیشفاز شدن جریان، افزایش ولتاژ شبکه و آسیب احتمالی به عایق بارهای متصل به سیستم در زمان کاهش بار کارگاه
بانک خازنی اتوماتیک (APFC)
برای غلبه بر مشکل نوسانات بار، در صنایع از بانک خازنی اتوماتیک استفاده میشود. این سیستم از چندین پله خازن سه فاز تشکیل شده است که توسط یک رگولاتور هوشمند ضریب توان مدیریت میشود. فرآیند کارکرد این سیستم به شرح زیر است:
- رصد مستمر وضعیت جریان و ولتاژ ورودی کارخانه توسط رگولاتور
- تشخیص دقیق میزان توان خازنی مورد نیاز برای حفظ ضریب توان در محدوده مطلوب
- فرمان دادن به کنتاکتورهای خازنی یا کلیدهای تریستوری جهت ورود یا خروج پلههای خازنی
- جلوگیری هوشمندانه از اصلاح بیش از حد ولتاژ شبکه
- حفظ پایداری و راندمان شبکه برق در تمام ساعات شبانهروز
چالش حضور هارمونیکها و اهمیت راکتورهای دتون
با توسعه اتوماسیون صنعتی و استفاده روزافزون از بارهای غیرخطی مانند درایوهای فرکانس متغیر، سافتاستارترها، رکتیفایرها و کورههای القایی، شکل موج جریان در شبکههای صنعتی از حالت سینوسی کامل خارج شده و فرکانسهای مزاحمی به نام هارمونیک ایجاد میشوند. این موضوع یکی از بزرگترین تهدیدها برای طول عمر و ایمنی خازنهای سه فاز به شمار میرود.
چرا خازن در برابر هارمونیک آسیبپذیر است؟
امپدانس یا مقاومت خازن در برابر عبور جریان، با افزایش فرکانس کاهش مییابد. از آنجا که فرکانس هارمونیکها چند برابر فرکانس اصلی شبکه است، خازنهای معمولی سه فاز در برابر این جریانهای فرکانس بالا مانند یک مسیر بسیار کممقاومت رفتار کرده و جریانهای هارمونیکی شدیدی را به سمت خود جذب میکنند.

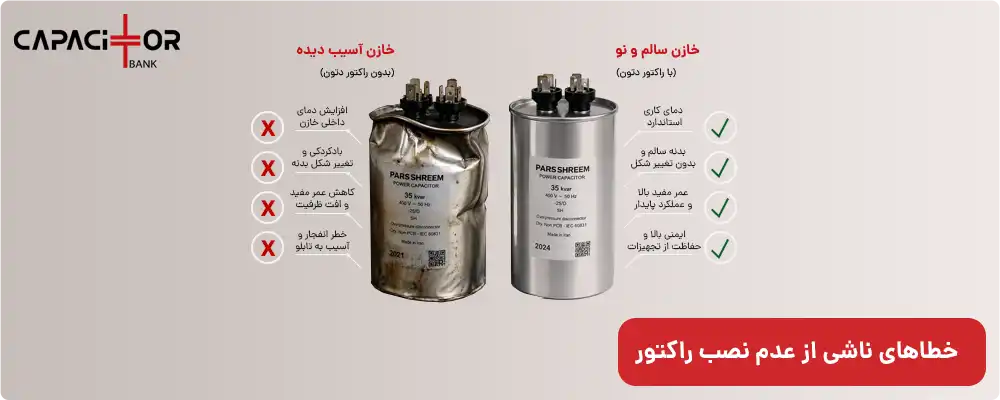

خطر اصلی زمانی رخ میدهد که اندوکتانس ترانسفورماتور بالادست و ظرفیت خازنی بانک خازن با یکدیگر وارد تشدید یا رزونانس شوند. تشدید موازی میتواند جریان و ولتاژ هارمونیکی را به شدت تقویت کند و منجر به داغ شدن شدید خازنها، باد کردن بدنه، خرابی زودهنگام دیالکتریک، سوختن مکرر فیوزها و حتی انفجار فیزیکی خازن شود.
نقش راکتور دتون در حفاظت از خازن
برای مهار پدیده رزونانس، مهندسان برق از راکتور دتون استفاده میکنند. راکتور دتون یک سلف سه فاز است که به صورت سری با خازن سه فاز متصل میشود. ترکیب سری سلف و خازن به گونهای طراحی میشود که فرکانس تشدید این مدار به مقداری پایینتر از اولین هارمونیک مزاحم شبکه منتقل شود.
در سیستمهای توزیع متداول، برای مقابله با هارمونیکهای پنجم و بالاتر، از راکتورهای دتون با ضریبهای مشخص زیر استفاده میشود:
- ضریب دتونینگ ۷٪: فرکانس رزونانس مجموعه را روی نقطه ۱۸۹ هرتز تنظیم میکند که به طور ایمن پایینتر از هارمونیک پنجم (۲۵۰ هرتز) است. این متداولترین گزینه در صنایع به شمار میرود.
- ضریب دتونینگ ۱۴٪: فرکانس تشدید را روی ۱۳۴ هرتز تنظیم میکند که برای شبکههای با آلودگی هارمونیکی بسیار شدید کاربرد دارد.
- ضریب دتونینگ ۵٫۶۷٪: فرکانس تشدید را روی ۲۱۰ هرتز تنظیم میکند و در شبکههایی با ویژگیهای خاص استفاده میشود.
باید توجه داشت که استفاده از راکتور دتون به دلیل افزایش ولتاژ موثر دو سر خازن، نیازمند استفاده از خازنهایی با ولتاژ نامی بالاتر از ولتاژ نامی شبکه است تا خازن زیر استرس ولتاژی مداوم دچار آسیب نشود.
