در سیستم های برق صنعتی و تجاری، بخش قابل توجهی از انرژی مصرفی به صورت توان راکتیو (Reactive Power) هدر می رود. این توان راکتیو باعث افزایش جریان در شبکه، تلفات انرژی و کاهش راندمان می گردد. خازن های اصلاح ضریب توان برای جبران این توان راکتیو طراحی شده اند و با تزریق توان راکتیو معکوس، ضریب توان سیستم را بهبود می بخشند. نتیجه این کار، کاهش قابل توجه در قبوض برق، افزایش ظرفیت شبکه و جلوگیری از جریمه های شرکت های توزیع برق است.
در میان انواع مختلف خازن های صنعتی، دو نوع خازن خشک (Dry Type) و خازن روغنی (Oil-Filled) کاربردهای گسترده ای در صنایع، ساختمان ها و شبکه های برق دارند. شناخت دقیق تفاوت های فنی، روش های تشخیص و معیارهای انتخاب این دو نوع خازن، برای مهندسان برق، تکنسین ها و مدیران فنی ضروری است. در این مقاله، به بررسی جامع ساختار، اصول کار، تفاوت های کلیدی، روش های تشخیص بصری و فنی، و علائم اختصاصی خازن های روغنی و خشک می پردازیم.
۱. خازن خشک (Dry Type Capacitor) چیست؟
خازن های خشک، که با نام تجاری MKP (Metalized Polypropylene) شناخته می شوند، نوعی از خازن های اصلاح ضریب توان هستند که در ساختار داخلی خود از فیلم های نازک پلی پروپیلن متالیزه به عنوان ماده عایق (دی الکتریک) استفاده می کنند. برخلاف خازن های روغنی که فضای داخلی آن ها با روغن معدنی پر شده است، خازن های خشک هیچ گونه مایع عایقی در ساختار خود ندارند و به همین دلیل به آن ها “خشک” گفته می شود. فضای داخلی این خازن ها معمولا با گاز نیتروژن خشک یا در برخی مدل های پیشرفته تر با خلاء پر می شود تا از نفوذ رطوبت و اکسیداسیون جلوگیری شود.
ساختار خازن خشک
ساختار فیزیکی خازن خشک شامل چندین المان خازنی است که هر کدام از آن ها از لایه های متعدد فیلم پلی پروپیلن متالیزه تشکیل شده اند. این فیلم ها به صورت پیچیده شده (مانند رول کاغذ) در کنار هم قرار می گیرند و سپس داخل یک محفظه فلزی محکم از جنس استیل یا آلومینیوم قرار داده می شوند. برای اتصال به شبکه برق، از ترمینال های پیچی یا باسباری استفاده می شود که در بالا یا پهلوی خازن نصب شده اند.
در بسیاری از مدل های مدرن، یک فیوز داخلی نیز برای حفاظت در برابر اضافه جریان تعبیه شده است. در نهایت، تمام اجزای داخلی با رزین اپوکسی پوشش داده می شوند تا عایق کاری نهایی انجام شده و از نفوذ رطوبت و گرد و غبار جلوگیری شود.
بیشتر بخوانید: پلاک خوانی خازن صنعتی
نحوه عملکرد خازن خشک
اصل کار خازن های خشک بر پایه ذخیره انرژی الکتریکی در میدان الکتریکی استوار است. وقتی ولتاژ به دو سر خازن اعمال می شود، بین دو لایه رسانای فیلم متالیزه که توسط دی الکتریک پلی پروپیلن از هم جدا شده اند، یک میدان الکتریکی ایجاد می شود و انرژی در این میدان ذخیره می گردد. این انرژی ذخیره شده به صورت توان راکتیو به شبکه تزریق شده و ضریب توان را بهبود می بخشد.
یکی از ویژگی های منحصر به فرد و بسیار مهم خازن های خشک، قابلیت خودترمیمی (Self-Healing) آن ها است. در طول عمر کاری خازن، ممکن است به دلایل مختلفی مانند نوسانات ولتاژ، تخلیه های جزئی یا عیوب موضعی در دی الکتریک، در یک نقطه کوچک از فیلم متالیزه شکست الکتریکی رخ دهد. در این شرایط، به دلیل عبور جریان بالا از آن نقطه، لایه فلزی بسیار نازک اطراف محل شکست به سرعت تبخیر می شود و یک حلقه عایق کوچک به وجود می آید که مدار را در آن نقطه قطع می کند. این فرآیند در کسری از ثانیه انجام می شود و مانع از گسترش خرابی به سایر قسمت های خازن می گردد. در نتیجه، خازن همچنان به کار خود ادامه می دهد و تنها بخش بسیار کوچکی از ظرفیت آن (معمولا کمتر از 0.1%) کاهش می یابد. این ویژگی باعث می شود خازن های خشک عمر مفید طولانی تری داشته باشند و در برابر شرایط سخت کاری مقاومت بیشتری نشان دهند.
مزایای خازن خشک
- ایمنی بسیار بالا: فاقد مواد قابل اشتعال و خطر آتش سوزی
- وزن سبک: قابل حمل و نصب آسان
- نگهداری کم: بدون نیاز به تعویض روغن یا بازرسی دوره ای
- عمر طولانی: 100000 تا 150000 ساعت کار
- قابلیت خودترمیمی: ادامه کار پس از خرابی های جزئی
- سازگار با محیط زیست: بدون آلودگی و نشت مواد شیمیایی
- نصب در فضای محدود: ابعاد کوچک و جمعوجور
- مقاومت در برابر رطوبت: به دلیل پوشش رزین اپوکسی
- صدای کم: عملکرد بی صدا و مناسب برای محیط های حساس
معایب خازن خشک
- قیمت بالاتر: در مقایسه با خازن روغنی در ظرفیت های یکسان
- محدودیت ولتاژ کاری: معمولا تا 525 کیلوولت
- ظرفیت محدود: برای توان های بسیار بالا (بالای 200 کیلووار) مقرون به صرفه نیست
- حساسیت به دمای بالا: کاهش عمر در دماهای بالای 50°C
- کاهش تدریجی ظرفیت: در اثر خودترمیمی های مکرر
- آسیب پذیری در برابر هارمونیک های بالا: نیاز به راکتور سری در شبکه های آلوده
۲. خازن روغنی (Oil-Filled Capacitor) چیست؟
خازن های روغنی، که از قدیمی ترین و پرکاربردترین انواع خازن های اصلاح ضریب توان در صنعت به شمار می روند، از کاغذ کرافت (Kraft Paper) یا فیلم های پلاستیکی ویژه به عنوان ماده عایق اصلی (دی الکتریک) استفاده می کنند. آنچه این نوع خازن را از خازن های خشک متمایز می سازد، وجود روغن عایق است که تمام فضای داخلی محفظه خازن را پر کرده و دی الکتریک در آن غوطه ور شده است.
این روغن می تواند از نوع روغن معدنی (Mineral Oil) یا روغن سیلیکونی (Silicone Oil) باشد که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. روغن معدنی به دلیل قیمت مقرون به صرفه در اکثر خازن های صنعتی استفاده می شود، در حالی که روغن سیلیکونی به دلیل مقاومت بالاتر در برابر حرارت و خطر آتش سوزی کمتر، در کاربردهای حساس و پرخطر به کار می رود.
ویژگی های ساختاری خازن روغنی
ساختار فیزیکی خازن روغنی پیچیده تر از خازن خشک است. در قلب این خازن، المان های خازنی قرار دارند که از لایه های متعدد کاغذ کرافت یا فیلم پلاستیکی تشکیل شده اند. این لایه ها به صورت پیچیده شده و با فویل های آلومینیومی یا مسی به عنوان صفحات رسانا ترکیب می شوند. تمام این المان ها داخل یک تانک فلزی ضخیم از جنس استیل قرار می گیرند که برای تحمل فشار داخلی و شرایط محیطی سخت طراحی شده است.
برای اتصال خازن به شبکه برق، از بوشینگ های عایق استفاده می شود که از جنس پرسلن یا رزین اپوکسی ساخته شده اند و در بالای تانک نصب می شوند.
یکی از اجزای حیاتی خازن های روغنی، سیستم تخلیه فشار است که شامل شیر اطمینان یا دیافراگم انبساطی می شود و در صورت افزایش فشار داخلی ناشی از گرمای بیش از حد یا خرابی، فشار را به بیرون تخلیه می کند و از انفجار خازن جلوگیری می کند. در خازن های بزرگ با ظرفیت بالا، معمولا رادیاتورهای خنک کننده نیز به بدنه خازن متصل می شوند تا سطح تماس با هوا افزایش یابد و حرارت بهتر دفع شود.
بیشتر بخوانید: علت ترکیدن خازن در بانک خازنی
نقش روغن در خازن روغنی
اصل کار خازن های روغنی نیز مانند خازن های خشک بر پایه ذخیره انرژی الکتریکی در میدان الکتریکی بین دو صفحه رسانا است، اما روغن عایق نقش های چندگانه و بسیار مهمی در عملکرد این خازن ها ایفا می کند:
1- اولین نقش روغن، افزایش ثابت دی الکتریک است؛ زمانی که کاغذ کرافت یا فیلم پلاستیکی در روغن غوطه ور می شود، ثابت دی الکتریک مؤثر آن به طور قابل توجهی افزایش می یابد که این امر باعث می شود خازن بتواند در ابعاد کوچک تر، ظرفیت بالاتری داشته باشد.
2- دومین نقش حیاتی روغن، خنک کاری است؛ در طول کار خازن، به دلیل تلفات دی الکتریک و مقاومت الکتریکی، حرارت تولید می شود. روغن این حرارت را جذب کرده و از طریق جابه جایی طبیعی (کانوکشن) به دیواره های فلزی تانک منتقل می کند و سپس به محیط اطراف دفع می شود.
3- سومین نقش روغن، محافظت از دی الکتریک است؛ روغن با پوشاندن کامل سطح کاغذ یا فیلم، از نفوذ رطوبت، اکسیژن و سایر آلاینده ها جلوگیری می کند و از اکسیداسیون و تخریب دی الکتریک در طول زمان ممانعت به عمل می آورد. علاوه بر این، روغن به عنوان یک عایق اضافی عمل می کند و استحکام دی الکتریک کل سیستم را افزایش می دهد، به طوری که خازن های روغنی می توانند در ولتاژهای بسیار بالا (تا 765 کیلوولت و حتی بالاتر) به کار روند.
مزیت های خازن روغنی
- ظرفیت بسیار بالا: مناسب برای توان های بالای 200 کیلووار تا چندین مگاوار
- ولتاژ کاری بسیار بالا: قابلیت کار در ولتاژهای 33 کیلوولت تا 765 کیلوولت و بالاتر
- خنک کاری عالی: روغن حرارت را به طور مؤثر دفع می کند
- قیمت مقرون به صرفه: در ظرفیت های بالا ارزان تر از خازن خشک
- پایداری در شرایط سخت: مقاومت بالا در برابر نوسانات ولتاژ و دما
- عمر طولانی: با نگهداری صحیح تا 25 الی 30 سال
- قابلیت تعمیر: امکان تعویض روغن و بازسازی المان ها
- مناسب برای کاربردهای صنعتی سنگین: نیروگاه ها، پست های فشار قوی، کوره های القایی
معایب خازن روغنی
- خطر آتش سوزی: روغن معدنی قابل اشتعال است
- وزن بسیار بالا: حمل و نصب دشوار و نیاز به سازه محکم
- نگهداری پیچیده و پرهزینه: نیاز به تست دوره ای روغن و تعویض آن
- خطر نشت روغن: آلودگی محیط زیست و خطر لغزش
- نصب پیچیده: نیاز به فضای زیاد و تجهیزات جانبی
- حساسیت به رطوبت: نفوذ رطوبت به روغن باعث کاهش عایقی می شود
- زمان راه اندازی طولانی: نیاز به خلاءکشی و پر کردن روغن
- صدای بیشتر: به دلیل جریان روغن و ارتعاشات

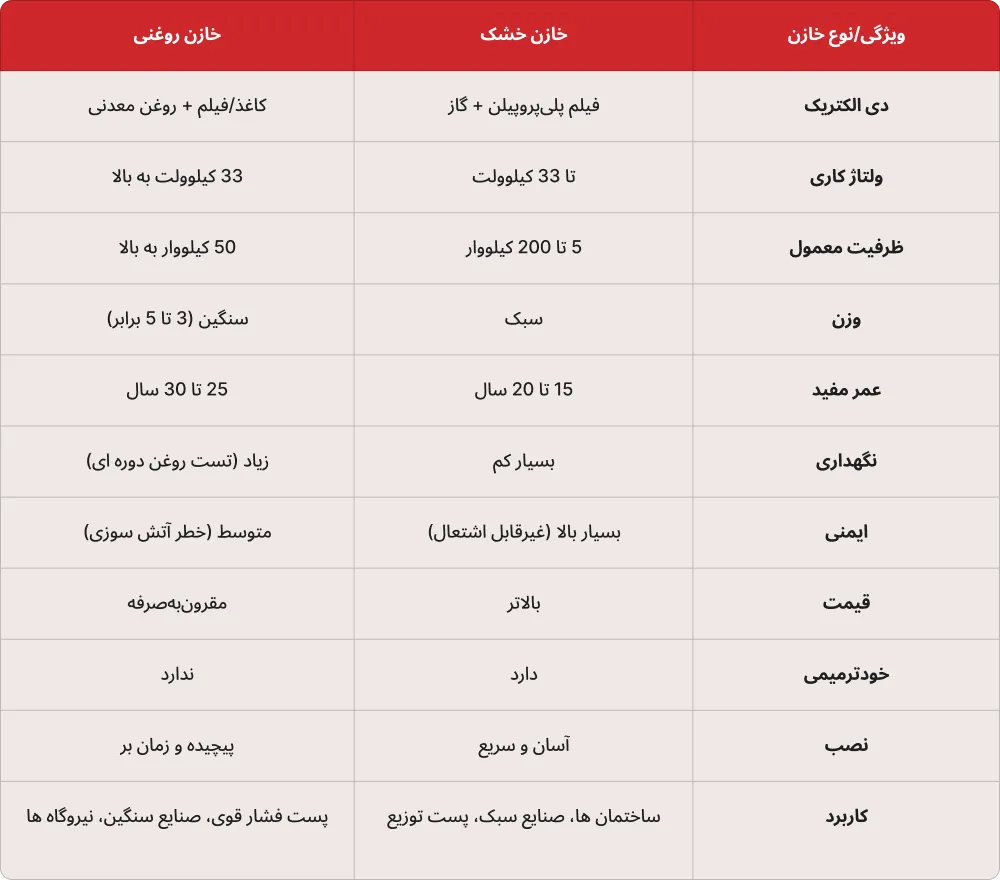

جدول مقایسه خازن خشک و روغنی
روش های تشخیص خازن روغنی از خشک
برای تشخیص سریع نوع خازن در محل نصب، به این نکات توجه کنید:
وزن و اندازه: خازن روغنی سنگین و حجیم است و معمولا نیاز به جرثقیل دارد. خازن خشک سبک و جمعوجور است.
تجهیزات جانبی: اگر شیر تخلیه، بوشینگ بلند یا رادیاتور خنک کاری دارد، روغنی است. خازن خشک فقط ترمینال ساده دارد.
پلاک مشخصات: به دنبال عبارات “Oil-Filled” یا “Dry Type” بگردید. اگر حجم روغن (مثلا 15Lit) نوشته شده، قطعا روغنی است.
صدا: خازن روغنی صدای هوم (Hum) بلندتری دارد. خازن خشک تقریبا بی صدا است.
دما: با دست یا ترمومتر، دمای سطح را بررسی کنید. خازن روغنی گرم تر است (معمولا 10−20°C بالاتر از محیط).
نشتی: لکه روغنی یا بوی روغن معدنی نشانه خازن روغنی است.
علائم و نشانه گذاری خازن ها
روی پلاک مشخصات خازن های روغنی این اطلاعات درج می شود:

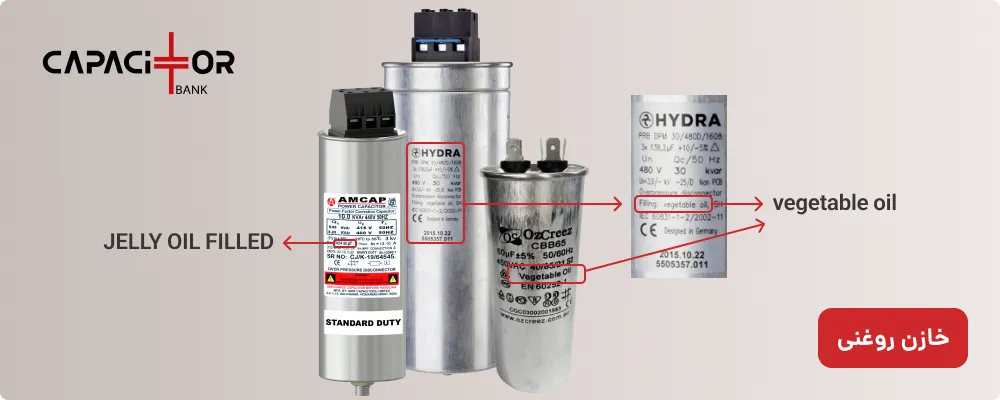

نوع روغن: “Vegetable Oil” ، “Synthetic Oil” ، “Mineral Oil” ، “Silicone Oil” ، “Biodegradable Oil”
حجم روغن: مثلا “Oil Volume: 12 L”
استاندارد ایمنی: IEC 60831-1، IEEE 18 یا ANSI C55.1
علائم هشدار: “Flammable”, “Keep Away from Fire”

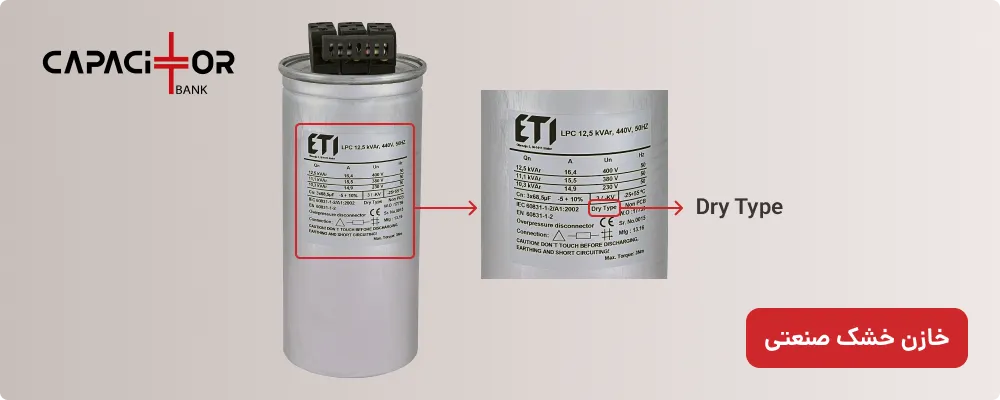

خازن های خشک معمولا عبارات “MKP”، “Polypropylene”، “Gas-Filled” یا “Maintenance-Free” دارند و برچسب “غیرقابل اشتعال” روی آن ها نصب است.
راهنمای انتخاب: کدام خازن برای شما مناسب است؟
برای انتخاب بین خازن خشک و روغنی، این معیارها را بررسی کنید. توجه داشته باشید که طراحی بانک خازنی باید بر اساس تحلیل دقیق بار، ولتاژ شبکه و شرایط محیطی انجام شود تا بهترین بازدهی حاصل گردد.
- برای ولتاژهای زیر 11kV و توان های کمتر از 200 کیلووار، خازن خشک گزینه بهتر است چون ایمن تر و سبک تر است. اما در پست های فشار قوی (بالای 11kV) و توان های بالای 500 کیلووار، خازن روغنی مقرون به صرفه تر و کارآمدتر عمل می کند.
- محل نصب نقش تعیین کننده ای دارد. اگر خازن داخل ساختمان، تابلو برق یا فضای بسته نصب می شود، حتما از خازن خشک استفاده کنید زیرا خطر آتش سوزی ندارد و نیاز به تهویه خاص ندارد. خازن روغنی فقط برای نصب در فضای باز یا پست های مجزا مناسب است.
- اگر بودجه محدود دارید، برای ظرفیت های بالا، خازن روغنی ارزان تر است. برای ظرفیت های پایین، تفاوت قیمت چندان قابل ملاحظه نیست.
- شرایط محیطی مانند رطوبت، گرد و غبار و دمای محیط را ارزیابی کنید. خازن خشک با پوشش اپوکسی در محیط های رطوبتی و آلوده عملکرد بهتری دارد، در حالی که خازن روغنی به محیط کنترل شده و آب بندی دقیق نیاز دارد.
- اگر نیروی متخصص نگهداری ندارید، خازن خشک انتخاب منطقی ای است چون تا 20 سال بدون نگهداری کار می کند اما خازن روغنی نیاز به بازرسی دوره ای، تست کیفیت روغن و تعویض احتمالی دارد. در صورت بروز مشکل، تعمیر بانک خازن باید توسط تکنسین های مجرب و با تجهیزات تست استاندارد انجام شود تا از عملکرد صحیح و ایمنی سیستم اطمینان حاصل گردد.
بیشتر بخوانید: بهترین برندهای خازن سه فاز
جمع بندی
انتخاب بین خازن خشک و روغنی تصمیمی فنی و اقتصادی است که باید بر اساس شرایط واقعی پروژه گرفته شود. خازن خشک با فناوری MKP و قابلیت خودترمیمی، گزینه ایده آل برای کاربردهای فشار متوسط، محیط های داخلی و پروژه هایی است که نگهداری کم و ایمنی در اولویت قرار دارد. این نوع خازن با وزن سبک، عمر طولانی و عدم نیاز به سرویس دوره ای، در ساختمان های تجاری، صنایع سبک و تابلوهای توزیع برق کاربرد گسترده دارد.
در مقابل، خازن روغنی با ظرفیت بالا، قابلیت کار در ولتاژهای فشار قوی و قیمت مقرون به صرفه در توان های بالا، انتخاب اصلی برای پست های انتقال، نیروگاه ها و صنایع سنگین است. نقش چندگانه روغن در خنک کاری، عایق کاری و محافظت از دی الکتریک، این خازن ها را برای شرایط سخت کاری مناسب می سازد، اما نیاز به نگهداری دوره ای و خطر نشت روغن از محدودیت های آن است. با شناخت دقیق تفاوت ها، می توانید بهترین و مناسب ترین گزینه را برای بهبود ضریب توان مجموعه خود انتخاب کنید.
