امروزه مدیریت صحیح انرژی و جلوگیری از هدر رفت سرمایه، یکی از دغدغه های اصلی مهندسین و مدیران صنایع است. یکی از چالش های بزرگ در این مسیر، حضور توان راکتیو در شبکه است که باعث افت ولتاژ، گرم شدن کابل ها و صدور قبض های سنگین برق می شود. برای حل این مشکل، استفاده از تجهیزاتی به نام خازن های سه فاز امری اجتناب ناپذیر است. در این مقاله آموزشی جامع، قصد داریم شما را با خازن های سه فاز، نحوه عملکرد، دسته بندی های گوناگون و معیارهای انتخاب صحیح آن ها آشنا کنیم. با مطالعه این مقاله، دانش کافی برای تحلیل نیازهای پروژه خود و انتخاب بهترین تجهیزات را به دست خواهید آورد.
خازن سه فاز چیست و چه اهمیتی در شبکه برق دارد؟
در شبکه های برق متناوب صنعتی، بارها به دو دسته اکتیو (مقاومتی) و راکتیو (سلفی) تقسیم می شوند. تجهیزاتی مانند الکتروموتورها، ترانسفورماتورها، چوک ها و کوره های القایی برای ایجاد میدان مغناطیسی و شروع به کار، نیازمند مصرف توان راکتیو هستند. این توان بین منبع تغذیه و مصرف کننده دائما در حال رفت و برگشت است و کار مفیدی (مانند حرکت مکانیکی یا تولید گرما) انجام نمی دهد.
عبور مداوم جریان راکتیو از کابل ها باعث اشغال شدن ظرفیت شبکه، افزایش تلفات حرارتی و افت ولتاژ می شود. خازن سه فاز تجهیزی است که دقیقا در نقطه مقابل بارهای سلفی عمل می کند. خازن با تولید و تزریق توان راکتیو در محل مصرف، نیاز تجهیزات به دریافت این توان از شبکه اصلی برق را برطرف می کند. این عمل که به آن «اصلاح ضریب توان» یا بهبود کسینوس فی (cosϕ) می گویند، باعث آزاد شدن ظرفیت شبکه، کاهش مقطع کابل های مورد نیاز و حذف جریمه های راکتیو از قبض برق می شود.
انواع خازن سه فاز بر اساس سطح ولتاژ شبکه
یکی از اصلی ترین پارامترها برای تفکیک خازن ها، سطح ولتاژ کاری شبکه ای است که خازن قرار است در آن نصب شود. این دسته بندی به دو بخش کلی تقسیم می شود:
خازن های سه فاز فشار ضعیف (Low Voltage)
این دسته از خازن ها برای نصب در شبکه های برق استاندارد کارگاهی و کارخانه ای با ولتاژ متناوب زیر ۱۰۰۰ ولت طراحی شده اند. در شبکه برق ایران، این خازن ها عموما با ولتاژهای نامی ۴۰۰، ۴۴۰، ۵۲۵ و ۶۹۰ ولت تولید و عرضه می شوند. کاربرد اصلی خازن های فشار ضعیف در ساخت تابلو بانک خازنی برای مجتمع های تجاری، کارخانه های قطعه سازی، صنایع نساجی و سایر واحدهای تولیدی کوچک و متوسط است. ساختار این خازن ها به گونه ای است که به راحتی در کنار هم موازی می شوند تا ظرفیت های بالاتری را ایجاد کنند.
خازن های سه فاز فشار متوسط و قوی (Medium / High Voltage)
زمانی که با صنایعی در مقیاس بسیار بزرگ مانند مجتمع های فولاد، پتروشیمی ها، کارخانه های سیمان و همچنین پست های توزیع و فوق توزیع برق مواجه هستیم، ولتاژ شبکه از مرز ۱۰۰۰ ولت عبور کرده و به اعداد ۳.۳، ۱۱، ۲۰ و حتی ۶۳ کیلوولت می رسد. خازن های مورد استفاده در این سطوح، ابعاد بسیار بزرگ تری دارند و ساختار عایق بندی داخلی و بوشینگ های (مقره های) خارجی آن ها برای تحمل تنش های شدید الکتریکی طراحی شده است. این خازن ها معمولا در فضاهای باز (Outdoor) یا پست های کمپکت نصب می شوند و تکنولوژی ساخت بسیار پیچیده تری نسبت به مدل های فشار ضعیف دارند.
دسته بندی انواع خازن سه فاز از نظر تکنولوژی ساخت و مواد عایق
بخش داخلی هر خازن از دو صفحه هادی تشکیل شده است که توسط یک ماده عایق (دی الکتریک) از یکدیگر جدا شده اند. نوع این ماده عایق، تاثیر مستقیمی بر طول عمر، ایمنی و قیمت خازن دارد. بر این اساس خازن ها به سه دسته اصلی تقسیم می شوند:

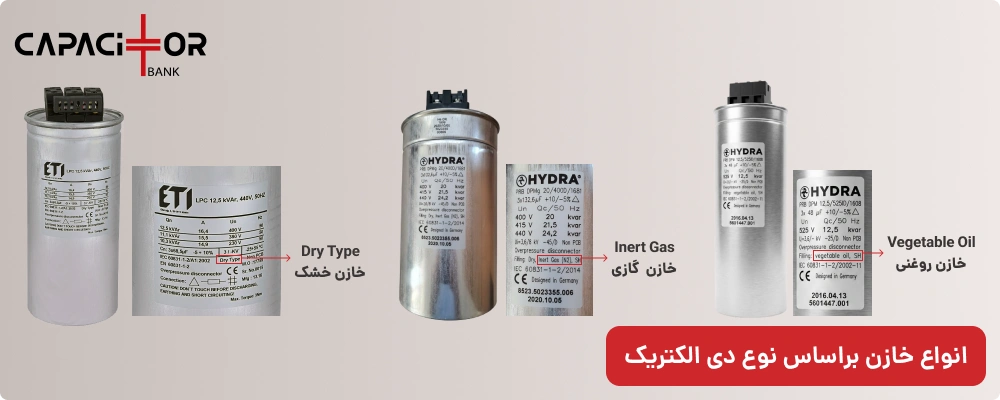

خازن سه فاز خشک (Dry Type)
در این تکنولوژی که امروزه محبوب ترین و پرکاربردترین نوع خازن در سطح فشار ضعیف است، از هیچ گونه مایع یا گازی برای عایق کاری استفاده نمی شود. فضای بین فیلم های متالیزه شده پلی پروپیلن (MKP) با استفاده از رزین های پلیمری یا پلی اورتان جامد پر می شود.
مهم ترین مزیت خازن های خشک، ایمنی مطلق آن ها در برابر خطر نشتی مواد و آتش سوزی است. این خازن ها سازگار با محیط زیست هستند و می توان آن ها را در هر زاویه ای نصب کرد. همچنین اکثر خازن های خشک مجهز به تکنولوژی خود ترمیمی (Self-Healing) هستند؛ به این معنا که اگر در اثر اضافه ولتاژ، سوراخ کوچکی در عایق ایجاد شود، لایه فلزی اطراف سوراخ بلافاصله تبخیر شده و خازن بدون اتصال کوتاه شدن به کار خود ادامه می دهد.
خازن سه فاز روغنی (Oil-Filled)
در خازن های روغنی، فیلم های خازن درون یک محفظه فلزی قرار گرفته و تمام فضای خالی با روغن های دی الکتریک غیر سمی پر می شود. روغن موجود در این خازن ها دو وظیفه اصلی دارد:
- افزایش استقامت عایقی
- انتقال سریع حرارت از مرکز خازن به بدنه و خنک سازی آن
این خازن ها تحمل بسیار بالایی در برابر اضافه جریان ها و شرایط سخت محیطی دارند. با این حال، معایبی نظیر وزن بالا، محدودیت در زاویه نصب (فقط باید به صورت عمودی نصب شوند تا روغن نشت نکند) و خطر انفجار و آتش سوزی در صورت خرابی بدنه، باعث شده تا استفاده از آن ها در شبکه های فشار ضعیف محدودتر شود. کاربرد اصلی آن ها امروزه در سطح فشار متوسط است.
خازن سه فاز گازی (Gas-Filled)
این مدل ترکیبی از ایمنی خازن های خشک و قابلیت انتقال حرارت خازن های روغنی را ارائه می دهد. در این تکنولوژی، کپسول خازن پس از تخلیه کامل هوا، با گازهای خنثی مانند نیتروژن (N2) پر می شود.
گاز نیتروژن علاوه بر اینکه عایق الکتریکی بسیار خوبی است، حرارت تولید شده در هسته خازن را با سرعت بالایی به بدنه آلومینیومی منتقل می کند. وزن بسیار سبک، عدم وجود هرگونه مواد اشتعال زا یا آلاینده محیط زیست و طول عمر بالا در شبکه های دارای نوسان، از مزایای برجسته خازن های گازی است. این خازن ها برای پروژه هایی که استانداردهای ایمنی و حریق در آن ها بسیار سخت گیرانه است (مانند بیمارستان ها و صنایع نفت و گاز) بهترین گزینه هستند.
انواع خازن سه فاز بر اساس شکل ظاهری و طراحی بدنه
شکل هندسی محفظه خازن صرفا یک موضوع زیبایی شناختی نیست، بلکه تاثیر مستقیمی بر تهویه، نحوه نصب و چیدمان قطعات در تابلو برق دارد:

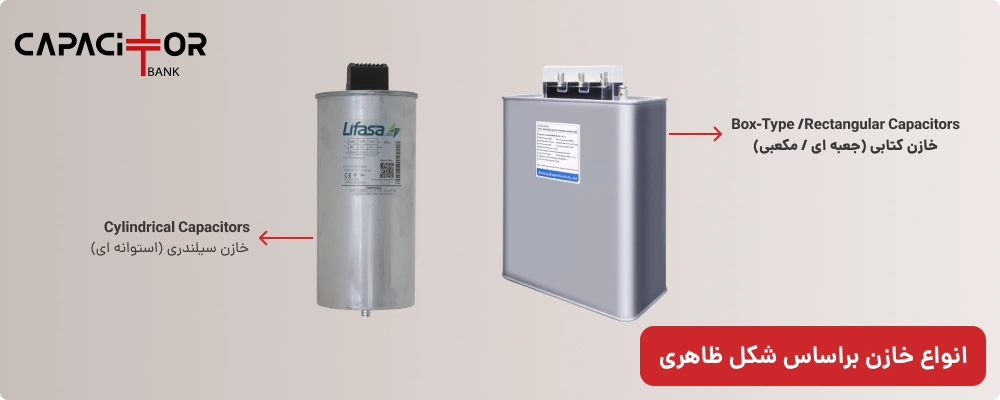

خازن سه فاز سیلندری (استوانه ای)
شناخته شده ترین و پرفروش ترین شکل خازن در بازار جهانی، مدل سیلندری است. بدنه این خازن ها از آلومینیوم اکسترود شده ساخته می شود.
شکل استوانه ای به لحاظ فیزیکی بهترین فرم برای تحمل فشارهای داخلی است و باعث می شود فشار ناشی از گازهای تولید شده در زمان خرابی، به طور یکنواخت به بدنه وارد شود. این خازن ها فضای بسیار کمی را روی سینی تابلو اشغال می کنند، نصب آن ها با یک پیچ در کف خازن انجام می شود و تبادل حرارتی بسیار خوبی با هوای محیط دارند. معمولا ظرفیت این خازن ها از ۱ تا ۵۰ کیلووار متغیر است.
خازن سه فاز کتابی (مکعبی)
خازن های کتابی دارای بدنه ای مستطیل شکل هستند که عموما از ورق های فولادی رنگ آمیزی شده ساخته می شوند.
زمانی که نیاز به ظرفیت های بسیار بالا (مثلا بالای ۵۰ یا ۱۰۰ کیلووار در یک پکیج) باشد، ساختار استوانه ای پاسخگو نیست و از مدل های کتابی استفاده می شود. ساختار مکعبی این امکان را فراهم می کند که بلوک های خازنی متعددی درون یک محفظه قرار گیرند. این خازن ها معمولا در شبکه های دارای هارمونیک شدید که حرارت زیادی تولید می کنند به کار می روند، زیرا فضای کافی برای تعبیه ترمینال های قدرتمند و ایجاد فاصله ایمنی بیشتر را دارا هستند.
انواع خازن بر اساس شرایط کاری و تحمل هارمونیکی
در شبکه های برق صنعتی مدرن، حضور بارهای غیر خطی (مانند اینورترها و درایوها) باعث ایجاد هارمونیک و تنش های حرارتی می شود. بر همین اساس، خازن ها با توجه به ضخامت دی الکتریک، کیفیت فیلم پلی پروپیلن و ظرفیت تحمل جریان های اضافه، به سه دسته کاربردی و استاندارد تقسیم می شوند تا طراحان بانک خازنی بتوانند بهترین انتخاب را داشته باشند:

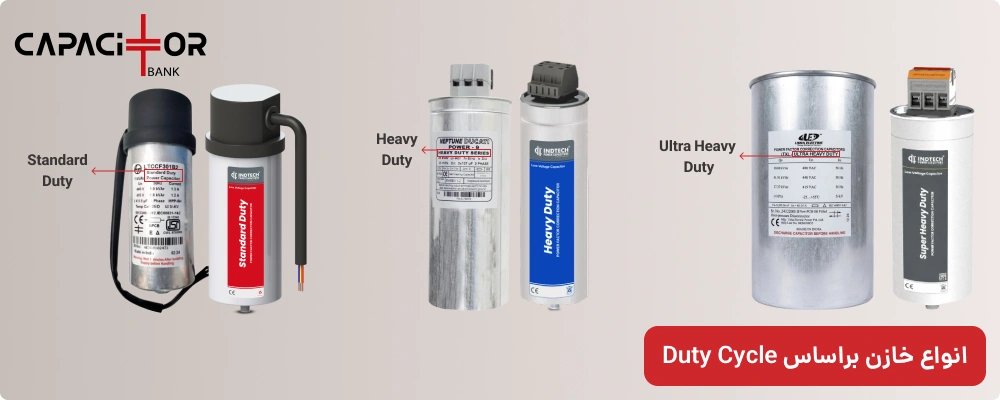

خازن های استاندارد (Standard Duty)
- طراحی شده برای شبکه های ایزوله و نرمال که بارهای آن ها عمدتا خطی هستند (مانند موتورهای القایی دور ثابت و هیترهای مقاومتی).
- مناسب برای شبکه هایی که میزان اعوجاج هارمونیک کل (THD) در آن ها کمتر از 10% است.
- این مدل ها می توانند جریان اضافه ای تا سطح 1.3×In (جریان نامی خازن) را به صورت ایمن تحمل کنند.
خازن های با تحمل هارمونیکی بالا (Heavy Duty – HD)
- گزینه ایده آل برای محیط های صنعتی و کارخانجاتی که دارای تجهیزات تولیدکننده هارمونیک مانند درایوهای فرکانس متغیر (VFD)، کوره های القایی و ماشین آلات CNC هستند.
- دارای فیلم پلی پروپیلن متالیزه با لبه های تقویت شده (Heavy Edge) و دی الکتریک ضخیم تر برای دفع بهتر حرارت.
- قابلیت کارکرد مداوم با جریان اضافه تا سطح 1.5×In.
نکته کلیدی نصب: در شبکه های آلوده به هارمونیک، این خازن ها حتما باید به صورت سری با راکتورهای فیلتر هارمونیک (Detuned Reactors) در مدار قرار گیرند تا از پدیده تشدید (رزونانس) جلوگیری شود.
خازن های فوق سنگین (Super Heavy Duty)
- مختص خشن ترین و پرتنش ترین محیط های صنعتی (مانند صنایع فولاد و نورد) که با نوسانات شدید بار و اضافه ولتاژهای مکرر روبرو هستند.
- مهم ترین ویژگی این دسته، قابلیت تحمل فوق العاده در برابر پیک جریان هجومی (Inrush Current) در لحظه سوئیچینگ است که می تواند تا 400×In برسد.
- برای مهار این حجم از تنش، محفظه این خازن ها غالبا با روغن های عایق خاص یا رزین های با چگالی بالا پر می شود تا تبادل حرارتی در بهینه ترین حالت ممکن انجام گردد.
راهنمای عملی: چه خازنی برای پروژه شما مناسب است؟
اکنون که با انواع خازن ها آشنا شدید، برای انتخاب صحیح در یک پروژه واقعی باید این مراحل را طی کنید:
بررسی وجود هارمونیک: اگر در تأسیسات شما از درایوهای فرکانس متغیر (VFD)، اینورترها، کورههای ذوب القایی یا منابع تغذیه سوئیچینگ به وفور استفاده شده است، شبکه شما قطعا دارای هارمونیک است. در این حالت استفاده از خازن های خشک معمولی باعث انفجار آن ها می شود. شما باید از ترکیب خازن های تقویت شده (Heavy Duty) به همراه فیلترهای هارمونیک (راکتورهای دیتون) استفاده کنید تا رزونانس اتفاق نیفتد. بنابراین، در گام نخست برای تجهیز سیستم خود، اقدام به خرید بانک خازن سه فاز متناسب با مشخصات فنی و هارمونیکی شبکه نمایید.
شرایط محیطی: اگر دمای محیط تابلو برق بسیار بالاست و سیستم تهویه مطبوع ضعیف است، خازن های گازی یا روغنی عملکرد و طول عمر بهتری نسبت به مدل های خشک از خود نشان می دهند.
رگولاتور بانک خازنی: هیچ خازنی به تنهایی نمی تواند شبکه را مدیریت کند. شما نیازمند یک رگولاتور هوشمند هستید تا پله های خازنی را بر اساس نیاز لحظه ای شبکه وارد مدار کند. انتخاب رگولاتور با کیفیت، ضامن سلامت خازن های شما خواهد بود.
محدودیت فضا: اگر ابعاد تابلو برق شما کوچک است، قطعا خازن های سیلندری خشک بهترین انتخاب برای استفاده بهینه از فضای موجود هستند.
جمع بندی
خازن های سه فاز قلب تپنده سیستم های اصلاح ضریب توان در شبکه های برق هستند. همان طور که در این آموزش بررسی شد، انتخاب خازن مناسب نیازمند شناخت دقیق سطح ولتاژ شبکه (فشار ضعیف یا قوی)، ارزیابی تکنولوژی ساخت (خشک، روغنی یا گازی) و تعیین شکل ظاهری (سیلندری یا کتابی) بر اساس ساختار تابلو است.
فراموش نکنید که تحلیل دقیق بارهای مصرفی شبکه، اندازه گیری میزان هارمونیک ها و استفاده از تجهیزات جانبی با کیفیت مانند راکتورها و رگولاتورهای هوشمند، شرط اساسی برای داشتن یک بانک خازنی ایمن، پایدار و با طول عمر بالا است. سرمایه گذاری صحیح روی این تجهیزات، در کوتاه ترین زمان ممکن از طریق کاهش هزینه های قبض برق به شما بازخواهد گشت.
