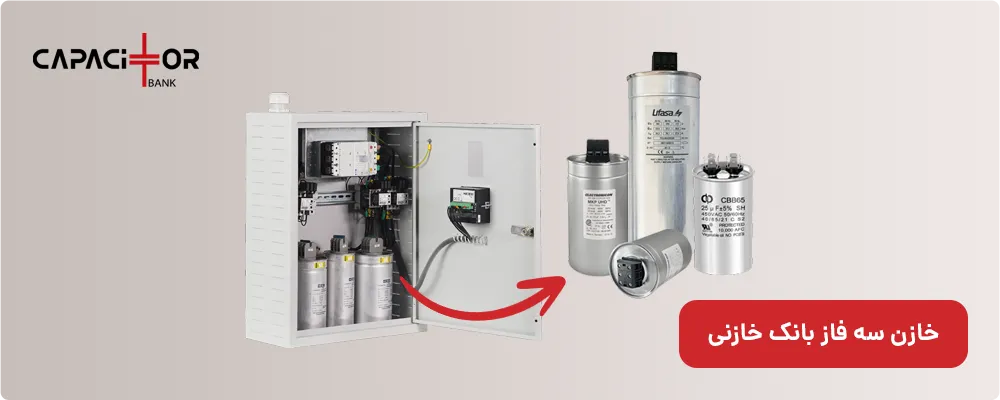

خازن های اصلاح ضریب توان (Power Factor Correction Capacitors) در تابلو بانک خازنی برای جبران توان راکتیو شبکه استفاده می شوند. این خازن ها معمولا از نوع فیلم پلی پروپیلن متالایز شده (Metallized Polypropylene – MKP) هستند و در حالت عادی طول عمر بالایی دارند. با این حال در بسیاری از کارخانجات مشاهده می شود که خازن ها دچار تورم بدنه، نشتی روغن، ترکیدن یا حتی انفجار می شوند.
انفجار خازن معمولا نتیجه یک عامل واحد نیست. در اغلب موارد ترکیبی از اضافه ولتاژ، هارمونیک ها، دمای بالا، سوئیچینگ نامناسب و کیفیت ساخت پایین باعث ایجاد شرایط بحرانی می شود. در ادامه مهم ترین علت ترکیدن خازن در بانک خازنی در بانک خازنی به صورت کاربردی بررسی می شود.
ساختار داخلی خازن های بانک خازنی و مکانیسم خرابی
برای درک علت ترکیدن یا انفجار خازن در بانک خازنی، ابتدا باید ساختار داخلی این تجهیزات را شناخت. خازن های اصلاح ضریب توان (PFC) معمولا از اجزای زیر تشکیل شده اند:
- فیلم پلی پروپیلن متالایز شده (Metallized Polypropylene Film)
- الکترودهای آلومینیومی
- مقاومت های تخلیه (Discharge Resistors)
- بدنه آلومینیومی یا فولادی
- سیستم قطع کننده فشار (Overpressure Disconnector)
در این نوع خازن ها لایه های بسیار نازک پلی پروپیلن که روی آن ها لایه متالایز آلومینیوم قرار دارد، به صورت رول پیچیده می شوند. ضخامت این لایه ها در حد چند میکرون است. این ساختار باعث می شود خازن دارای خاصیتی به نام Self‑Healing یا خودترمیمی باشد.
اگر در اثر عواملی مانند اضافه ولتاژ، وجود هارمونیک ها یا ناخالصی های میکروسکوپی در دی الکتریک، در نقطه ای از عایق پلی پروپیلن شکست الکتریکی رخ دهد، یک قوس الکتریکی بسیار کوچک بین لایه های متالایز ایجاد می شود. جریان شدید این قوس باعث می شود لایه فلزی بسیار نازک اطراف محل خطا به سرعت تبخیر شود و ناحیه آسیب دیده از مدار خارج گردد. به این ترتیب اتصال کوتاه از بین می رود و خازن می تواند به کار خود ادامه دهد، در حالی که فقط بخش بسیار کوچکی از سطح الکترود از دست رفته است.
اما اگر این تخریب های موضعی به دلیل شرایط نامناسب شبکه بارها تکرار شوند، سطح مؤثر الکترودها به تدریج کاهش می یابد و همزمان به دلیل تبخیر فلز و تخریب دی الکتریک گاز در داخل خازن تولید می شود. تجمع این گاز باعث افزایش فشار داخلی خازن می شود. در خازن های استاندارد، مکانیزم قطع کننده فشار قبل از رسیدن به شرایط خطرناک مدار داخلی را قطع می کند، اما اگر سرعت افزایش فشار زیاد باشد یا مکانیزم حفاظتی به درستی عمل نکند، بدنه خازن دچار تورم، پارگی یا حتی انفجار خواهد شد.
بیشتر بخوانید: پلاک خوانی خازن سه فاز
مشکل اضافه ولتاژ شبکه (Overvoltage)
یکی از مهم ترین و در عین حال رایج ترین عوامل خرابی و حتی انفجار خازن ها در بانک های خازنی، اضافه ولتاژ شبکه است. خازن های اصلاح ضریب توان به گونه ای طراحی می شوند که در یک ولتاژ نامی مشخص کار کنند. زمانی که ولتاژ شبکه از مقدار نامی بالاتر می رود، شرایط کاری خازن از محدوده طراحی خارج شده و تنش الکتریکی و حرارتی قابل توجهی به دی الکتریک وارد می شود.

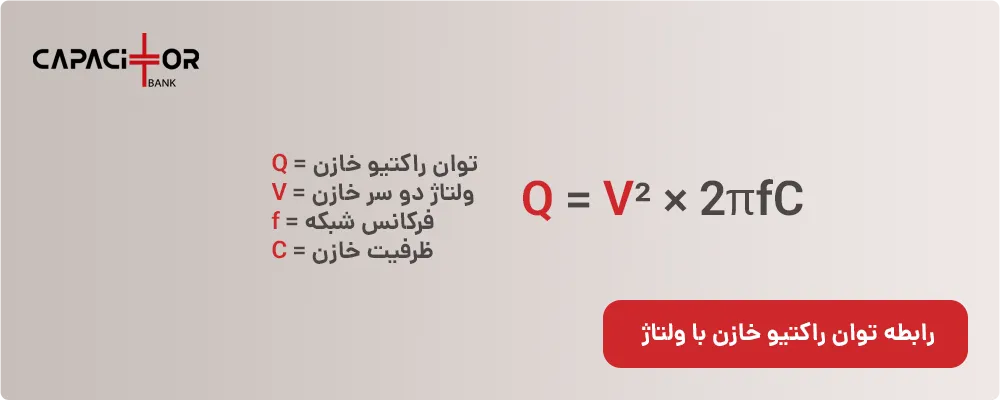

برای درک دقیق تر این موضوع باید به رابطه توان راکتیو خازن توجه کرد:
این رابطه نشان می دهد که توان راکتیو تولیدی خازن متناسب با مجذور ولتاژ است. به همین دلیل حتی افزایش کوچک در ولتاژ شبکه می تواند باعث افزایش قابل توجه جریان و توان راکتیو خازن شود.
زمانی که ولتاژ شبکه افزایش پیدا می کند چند اتفاق مهم رخ می دهد:
- جریان عبوری از خازن افزایش پیدا می کند
- توان راکتیو تولیدی خازن بیشتر می شود
- تلفات دی الکتریک و تلفات اهمی داخلی افزایش می یابد
- دمای داخلی خازن بالا می رود
افزایش دما یکی از مهم ترین عوامل تسریع خرابی خازن است، زیرا دی الکتریک پلی پروپیلن به دما بسیار حساس است و افزایش حرارت باعث افزایش نرخ تخریب عایق و وقوع پدیده Self‑Healing مکرر می شود.
محدوده مجاز ولتاژ طبق استاندارد
بر اساس استاندارد IEC 60831 که برای خازن های فشار ضعیف اصلاح ضریب توان تدوین شده است، خازن ها می توانند مقدار محدودی از اضافه ولتاژ را تحمل کنند. طبق این استاندارد:
خازن می تواند 110٪ ولتاژ نامی را برای حداکثر 8 ساعت در شبانه روز تحمل کند. کارکرد مداوم در ولتاژهای بالاتر از این مقدار باعث کاهش عمر خازن و افزایش احتمال خرابی می شود. در ولتاژهای بسیار بالا احتمال شکست دی الکتریک و ایجاد اتصال داخلی وجود دارد.
مثال صنعتی اضافه ولتاژ شبکه
فرض کنید در یک کارخانه از خازن های اصلاح ضریب توان با ولتاژ نامی خازن 400 ولت استفاده شده است، اما در عمل ولتاژ شبکه کارخانه برابر است با 440 ولت. در این حالت ولتاژ واقعی حدود 10٪ بیشتر از ولتاژ نامی است. در نگاه اول ممکن است این افزایش چندان زیاد به نظر نرسد، اما به دلیل رابطه مربعی ولتاژ در توان راکتیو، اثر آن بسیار بزرگ تر است. اگر ولتاژ از 400 ولت به 440 ولت افزایش پیدا کند یعنی توان راکتیو خازن حدود 21٪ افزایش پیدا می کند.
در نتیجه:
- جریان عبوری از خازن به طور قابل توجهی افزایش می یابد.
- تلفات داخلی خازن بیشتر می شود.
- دمای داخلی خازن بالا می رود.
- سرعت تخریب دی الکتریک افزایش پیدا می کند.
اگر این شرایط برای مدت طولانی ادامه پیدا کند، فشار داخلی خازن به تدریج افزایش یافته و بدنه خازن دچار تورم (Bulging) می شود. در مراحل پیشرفته تر، در صورتی که مکانیزم قطع کننده فشار به موقع عمل نکند، فشار داخلی می تواند باعث پارگی بدنه و ترکیدن خازن در بانک خازنی شود.
بیشتر بخوانید: فرق بین خازن روغنی و خازن خشک صنعتی
هارمونیک ها و تاثیر آن ها بر خرابی خازن
در بسیاری از کارخانه ها تجهیزاتی مانند اینورترها، درایوهای صنعتی، منابع تغذیه سوئیچینگ و کوره های القایی در شبکه برق استفاده می شوند. این تجهیزات باعث می شوند شکل موج جریان و ولتاژ از حالت سینوسی طبیعی خارج شود و در شبکه پدیده ای به نام هارمونیک به وجود بیاید. وجود هارمونیک ها یکی از مشکلات رایج در شبکه های صنعتی است و می تواند روی تجهیزات مختلف از جمله بانک های خازنی تاثیر منفی بگذارد.
خازن ها به طور طبیعی در فرکانس های بالاتر مقاومت کمتری در برابر جریان دارند. به همین دلیل وقتی هارمونیک ها در شبکه وجود داشته باشند، بخشی از جریان های هارمونیکی از مسیر خازن عبور می کند. این موضوع باعث می شود جریان عبوری از خازن بیشتر از مقدار نامی شود و در نتیجه خازن دچار افزایش تلفات و گرم شدن داخلی شود.
اگر این شرایط ادامه پیدا کند، دمای داخلی خازن به مرور بالا می رود و فشار داخل آن افزایش پیدا می کند. این موضوع ابتدا باعث تورم بدنه خازن می شود و در صورت شدید بودن هارمونیک ها یا نبود تجهیزات حفاظتی مناسب، ممکن است در نهایت به ترکیدن یا انفجار خازن در بانک خازنی منجر شود.

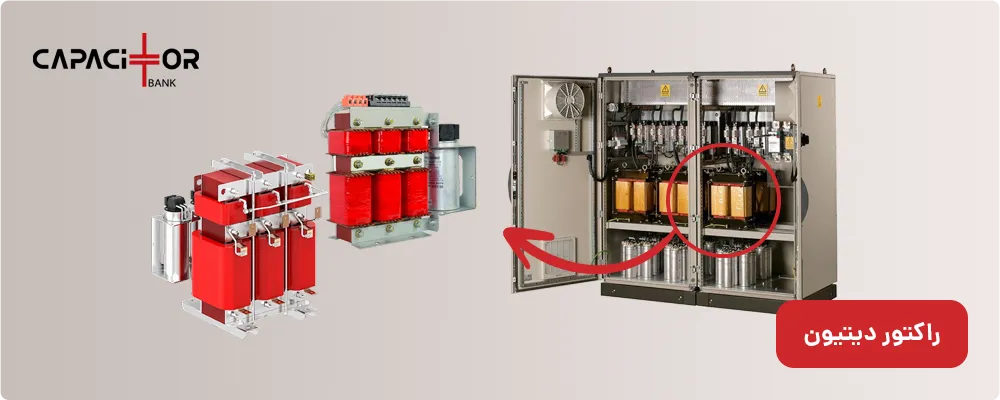

بنابراین در شبکه هایی که بارهای غیرخطی وجود دارند، استفاده مستقیم از بانک خازنی معمولی می تواند بسیار خطرناک باشد. در چنین شرایطی معمولا از بانک خازنی فیلتر شده یا Detuned Capacitor Bank استفاده می شود. در این نوع بانک خازنی، یک راکتور سری (Detuned Reactor) در مسیر خازن قرار می گیرد. این راکتور باعث می شود امپدانس مدار در فرکانس های هارمونیکی افزایش پیدا کند و در نتیجه از عبور جریان های هارمونیکی بزرگ از خازن جلوگیری شود. به این ترتیب تنش حرارتی و الکتریکی خازن کاهش یافته و از خرابی یا انفجار آن جلوگیری می شود.
پدیده رزونانس در بانک خازنی
یکی از خطرناک ترین شرایطی که می تواند در شبکه های صنعتی برای بانک خازنی رخ دهد، پدیده رزونانس است. در هر شبکه قدرت مقداری اندوکتانس به طور طبیعی وجود دارد که ناشی از تجهیزاتی مانند ترانسفورماتورها، کابل ها و خطوط انتقال است. زمانی که خازن ها برای اصلاح ضریب توان به شبکه اضافه می شوند، این اندوکتانس شبکه در کنار خازن ها یک مدار LC تشکیل می دهد.
اگر فرکانس طبیعی این مدار به یکی از هارمونیک های موجود در شبکه نزدیک شود، شرایط رزونانس به وجود می آید. در این حالت امپدانس مدار به شدت کاهش پیدا می کند و در نتیجه جریان بسیار بزرگی در مدار گردش می کند. این جریان معمولا شامل جریان های هارمونیکی است که چندین برابر مقدار عادی تقویت می شوند.
افزایش شدید جریان باعث بالا رفتن سریع دمای خازن ها، افزایش تنش الکتریکی و در نهایت آسیب جدی به آن ها می شود. در چنین شرایطی احتمال تورم بدنه و حتی انفجار خازن بسیار زیاد است. به همین دلیل در بسیاری از شبکه های صنعتی از راکتورهای دتون (معمولا 7٪ یا 14٪) در کنار بانک خازنی استفاده می شود تا فرکانس رزونانس از محدوده هارمونیک های خطرناک دور شده و از آسیب به خازن ها جلوگیری شود.
جریان هجومی هنگام وصل خازن (Inrush Current)
یکی از پدیده های مهم در بانک های خازنی جریان هجومی یا Inrush Current است که در لحظه وصل خازن به شبکه اتفاق می افتد. زمانی که یک خازن به برق متصل می شود، معمولا در ابتدا ولتاژ دو سر آن صفر است. به همین دلیل بین ولتاژ شبکه و ولتاژ خازن اختلاف پتانسیل زیادی به وجود می آید و خازن برای شارژ شدن، در همان لحظه ابتدایی جریان بسیار بزرگی از شبکه می کشد.
این موضوع در بانک های خازنی چند پله ای شدیدتر نیز می شود. زیرا زمانی که یک پله جدید وارد مدار می شود، در واقع به شبکه ای وصل می شود که خازن های دیگر آن قبلا شارژ شده اند. در نتیجه اختلاف ولتاژ لحظه ای می تواند باعث ایجاد یک جریان بسیار شدید بین خازن ها شود. در برخی موارد این جریان هجومی حتی می تواند به ده ها برابر جریان نامی خازن برسد.
جریان هجومی بالا می تواند باعث آسیب دیدن صفحات داخلی خازن، سوختن کنتاکتور و ایجاد تنش مکانیکی در ساختار داخلی خازن شود. به همین دلیل در بانک های خازنی از کنتاکتورهای مخصوص خازنی استفاده می شود. این کنتاکتورهای خازنی دارای مقاومت پیش شارژ و کنتاکت های کمکی هستند که ابتدا خازن را از طریق مقاومت به آرامی شارژ می کنند و سپس اتصال اصلی برقرار می شود. این کار باعث می شود جریان هجومی کنترل شده و از آسیب دیدن خازن و تجهیزات تابلو جلوگیری شود.
دمای بالا و تهویه نامناسب تابلو
یکی از عوامل بسیار مهم در کاهش عمر خازن ها، افزایش دمای محیط و تهویه نامناسب تابلو برق است. خازن ها در حین کار به طور طبیعی مقداری گرما تولید می کنند و اگر این گرما به درستی از داخل تابلو خارج نشود، دمای داخلی خازن به مرور افزایش پیدا می کند. در تجهیزات الکتریکی معمولا هر 10 درجه افزایش دما می تواند عمر قطعه را تقریبا به نصف کاهش دهد. به همین دلیل خازن های صنعتی معمولا برای کار در دمای مشخصی طراحی می شوند و افزایش بیش از حد دما می تواند عملکرد آن ها را به شدت تحت تاثیر قرار دهد.
در بسیاری از تابلوهای بانک خازنی مشکلات زیر باعث بالا رفتن دمای داخلی می شود:
- نصب خازن ها بدون فاصله مناسب
- خرابی یا ضعیف بودن فن تهویه تابلو
- ورود گرد و غبار و مسدود شدن مسیر گردش هوا
- نصب تابلو در محیط های گرم و بدون تهویه مناسب
در چنین شرایطی دمای داخل تابلو ممکن است بسیار بیشتر از حد مجاز شود. افزایش دما باعث تخریب سریع تر عایق داخلی خازن، افزایش فشار داخلی و تورم بدنه آن می شود. معمولا متورم شدن بدنه خازن یکی از اولین نشانه های خرابی جدی خازن و نزدیک شدن آن به مرحله ترکیدن یا انفجار است.
کیفیت ساخت خازن و تاثیر آن در انفجار
کیفیت ساخت خازن یکی از مهم ترین عوامل در ایمنی و طول عمر بانک خازنی است. خازن های استاندارد صنعتی به گونه ای طراحی می شوند که بتوانند تنش های الکتریکی، حرارتی و شرایط سخت کاری شبکه را تحمل کنند. در این خازن ها معمولا از دی الکتریک با کیفیت، اتصالات داخلی مقاوم و سیستم های حفاظتی مناسب استفاده می شود تا در صورت بروز اضافه جریان یا افزایش فشار داخلی، خازن به شکل ایمن از مدار خارج شود و از آسیب شدید جلوگیری گردد.
در خازن های باکیفیت معمولا ویژگی های زیر وجود دارد:
- سیستم قطع کننده فشار داخلی برای جدا کردن خازن در شرایط خطرناک
- دی الکتریک با ضخامت و کیفیت کنترل شده
- اتصالات داخلی مقاوم در برابر حرارت و جریان بالا
- انجام تست های حرارتی، ولتاژی و ایمنی در فرآیند تولید
در مقابل، در خازن های بی کیفیت یا غیراستاندارد معمولا سیستم های حفاظتی عملکرد مناسبی ندارند و کیفیت مواد داخلی پایین تر است. در چنین شرایطی با افزایش دما یا بروز خطا، فشار داخلی خازن به سرعت بالا می رود اما مکانیزم حفاظتی قادر به قطع مدار نیست. به همین دلیل احتمال تورم شدید بدنه، پارگی و در نهایت انفجار خازن افزایش پیدا می کند.
بیشتر بخوانید: بهترین برند خازن سه فاز صنعتی
علائم هشدار قبل از ترکیدن خازن
در بسیاری از موارد، خازن قبل از خرابی شدید یا انفجار علائمی از خود نشان می دهد. توجه به این نشانه ها می تواند از آسیب جدی به بانک خازنی و سایر تجهیزات جلوگیری کند.
تورم بدنه خازن
اگر قسمت بالایی یا بدنه خازن حالت برآمده و متورم پیدا کند، نشان دهنده افزایش فشار داخلی و بالا رفتن دمای خازن است. این حالت یکی از مهم ترین نشانه های نزدیک شدن خازن به خرابی است.
افزایش جریان خازن
اگر جریان اندازه گیری شده خازن بیشتر از مقدار نامی باشد، ممکن است شبکه دارای هارمونیک، اضافه ولتاژ یا مشکل رزونانس باشد. ادامه این وضعیت می تواند باعث داغ شدن و آسیب دیدن خازن شود.
کاهش ظرفیت خازن
کاهش ظرفیت بیش از حدود 10 تا 15 درصد معمولا نشان می دهد بخشی از لایه های داخلی و الکترودهای خازن آسیب دیده اند و خازن در حال از دست دادن عملکرد اصلی خود است.
ایجاد صدای غیرعادی
شنیدن صدای وزوز، جرقه داخلی یا صدای تخلیه جزئی می تواند نشانه وجود خرابی در داخل خازن یا ضعیف شدن عایق داخلی آن باشد.
در صورت مشاهده هر یک از این علائم، بهتر است خازن در سریع ترین زمان ممکن از مدار خارج و بررسی شود تا از ترکیدن یا آسیب به تجهیزات دیگر جلوگیری گردد.
جمع بندی
خازن ها یکی از مهم ترین اجزای سیستم های اصلاح ضریب توان در صنایع هستند، اما در صورت طراحی نادرست، شرایط کاری نامناسب یا استفاده از تجهیزات بی کیفیت، می توانند به یکی از نقاط آسیب پذیر شبکه تبدیل شوند. عواملی مانند وجود هارمونیک ها، پدیده رزونانس، جریان های هجومی هنگام کلیدزنی، دمای بالای تابلو و همچنین کیفیت ساخت خازن، همگی می توانند باعث افزایش تنش الکتریکی و حرارتی در خازن ها شده و احتمال خرابی یا ترکیدن آن ها را افزایش دهند.
در بسیاری از موارد، خازن ها قبل از خرابی کامل علائمی مانند تورم بدنه، افزایش جریان، کاهش ظرفیت یا ایجاد صداهای غیرعادی از خود نشان می دهند. توجه به این نشانه ها و انجام سرویس و پایش دوره ای بانک خازنی می تواند از بروز خسارات جدی در تابلو برق و شبکه جلوگیری کند.
در نهایت، طراحی صحیح بانک خازنی، استفاده از تجهیزات استاندارد، در نظر گرفتن شرایط هارمونیکی شبکه و تامین تهویه مناسب تابلو از مهم ترین اقداماتی هستند که می توانند عمر خازن ها را افزایش داده و ایمنی سیستم اصلاح ضریب توان را تضمین کنند.
