چرا در بانک خازنی از فیوز فشنگی به جای کلید مینیاتوری استفاده می‌شود؟

تصور کنید برای اصلاح ضریب توان یک بانک خازنی را در یک تابلوی برق صنعتی راه‌ اندازی کرده‌ اید، اما با هر بار وارد شدن خازن‌ ها به مدار، سیستم دچار قطعی‌ های مکرر و غیرقابل پیش‌ بینی می‌ شود. بدتر از آن، ممکن است پس از مدتی متوجه شوید که کنتاکت‌ های تجهیزات حفاظتی شما ذوب شده‌ اند! دلیل این فاجعه مهندسی در بیشتر مواقع یک اشتباه ساده اما حیاتی است: استفاده از کلید مینیاتوری (MCB) به جای فیوزهای فشنگی (HRC) برای حفاظت از پله‌ های خازنی.

در این مقاله، با نگاهی دقیق و مهندسی به بررسی رفتار فیزیکی خازن‌ می‌ پردازیم و توضیح می‌ دهیم چرا استانداردهای روز دنیا، فیوزهای فشنگی را انتخاب اول و آخر برای بانک‌ های خازنی می‌ دانند.

چالش اصلی خازن‌ : جریان هجومی (Inrush Current)

برای درک دلیل انتخاب نوع حفاظت، ابتدا باید رفتار خازن را در لحظه اتصال به شبکه درک کنیم. خازن‌ ها در لحظه وصل شدن به مدار، مانند یک اتصال کوتاه عمل می‌ کنند.

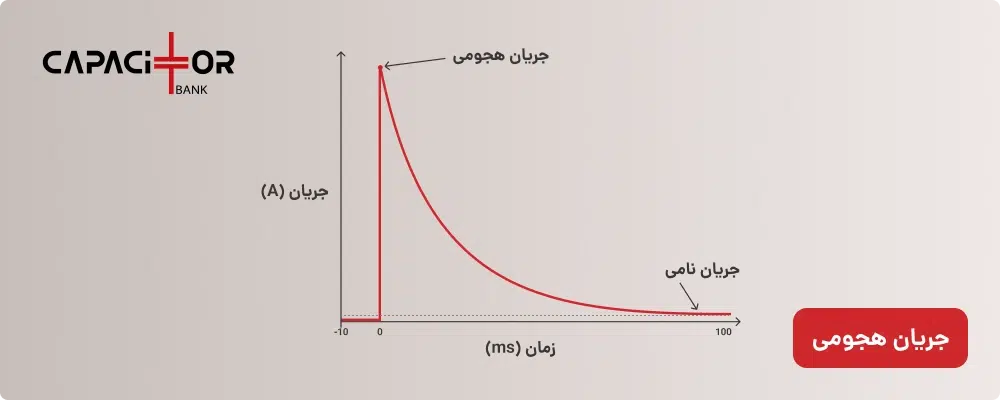

این ویژگی باعث ایجاد جریانی به نام «جریان هجومی» یا Transient Inrush Current می‌شود. این جریان می‌ تواند تا ده‌ ها برابر جریان نامی خازن باشد و فرکانس بسیار بالایی دارد.

علاوه بر جریان هجومی، خازن‌ سه فاز همواره در معرض جریان‌ های هارمونیک شبکه نیز قرار دارند. این هارمونیک‌ ها باعث می‌شوند که خازن در طول کارکرد عادی خود، جریانی بیشتر از حد نامی (تا حدود ۳۰ درصد اضافه‌ بار) بکشد. تجهیز حفاظتی باید بتواند این شرایط سخت را بدون اختلال مدیریت کند.

بیشتر بخوانید: انتخاب کابل و فیوز برای بانک خازنی

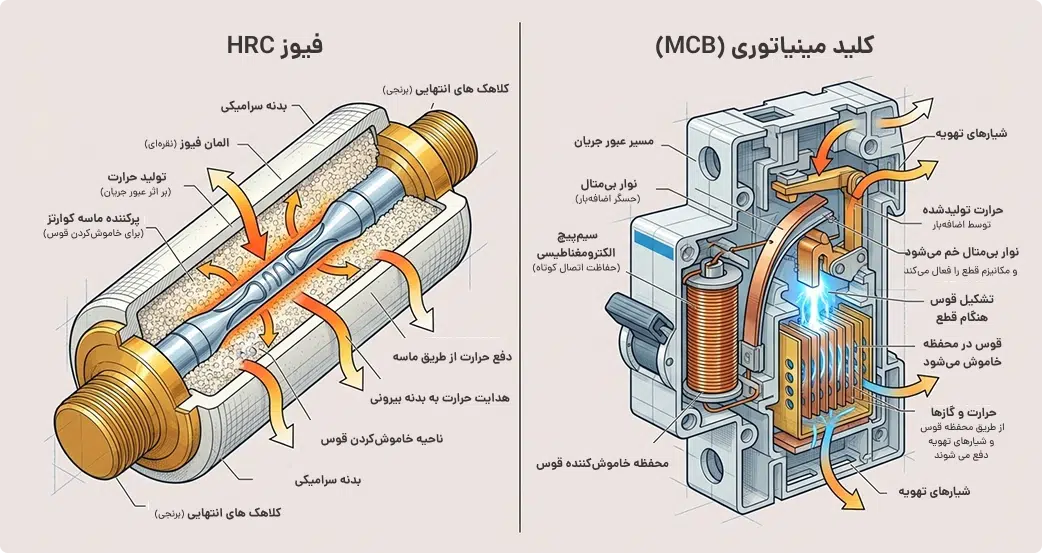

چرا کلید مینیاتوری (MCB) انتخاب اشتباهی برای خازن است؟

کلیدهای مینیاتوری تجهیزات بسیار خوبی برای مصارف عمومی و موتوری هستند، اما در برابر رفتار خشن خازن‌ ها به دو دلیل عمده شکست می‌ خورند:

۱. تریپ‌ های ناخواسته (Nuisance Tripping)

کلیدهای مینیاتوری دارای رله‌ های مغناطیسی بسیار حساسی هستند. وقتی خازن وارد مدار می‌ شود، جریان هجومی شدید و لحظه‌ ای باعث تحریک واحد مغناطیسی MCB شده و کلید بی‌ دلیل قطع می‌ کند.

شما نمی‌ توانید برای جلوگیری از این مشکل، کلید مینیاتوری با آمپر بسیار بالا انتخاب کنید، زیرا در این صورت حفاظت شبکه در برابر خطاهای واقعی از بین می‌ رود.

۲. خطر جوش خوردن کنتاکت‌ ها (Contact Welding)

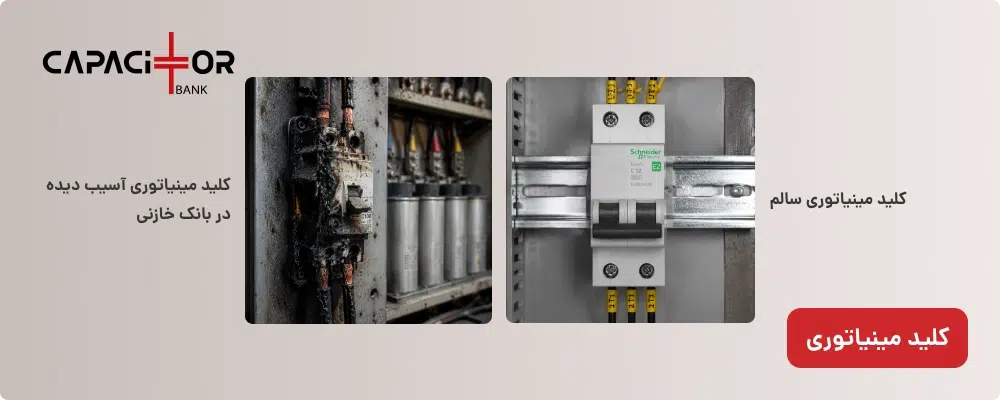

یکی از خطرات پنهان استفاده از کلید مینیاتوری در بانک خازنی، پدیده جوش خوردن کنتاکت‌ ها است. جریان‌ های هجومی با فرکانس بالا می‌ توانند باعث ایجاد آرک (جرقه) شدید در محفظه کلید شوند.

مقاومت پلاتین‌ های کلید مینیاتوری برای تحمل این انرژی حرارتی طراحی نشده است. در نتیجه، پلاتین‌ ها به هم جوش می‌ خورند و در زمان بروز اتصال کوتاه واقعی، کلید قادر به قطع مدار نخواهد بود که این امر خطر آتش‌ سوزی را به شدت افزایش می‌ دهد.

برتری‌ های فیوز فشنگی (HRC/NH) در حفاظت از بانک خازنی

استانداردهای بین‌ المللی نظیر IEC 60831 استفاده از فیوزهای با قدرت قطع بالا (High Rupture Capacity) مانند فیوزهای کاردی (NH) یا فشنگی (سیلندری) با منحنی قطع gG را توصیه می‌ کنند. اما چرا؟

۱. قدرت قطع بسیار بالا (High Breaking Capacity)

فیوزهای فشنگی و کاردی معمولا دارای قدرت قطعی بین ۱۰۰ تا ۱۲۰ کیلوآمپر هستند. در شبکه‌ های صنعتی که سطح اتصال کوتاه بسیار بالا است، این فیوزها به راحتی می‌ توانند انرژی مخرب را دفع کنند. در مقابل، یک کلید مینیاتوری استاندارد نهایتا ۶ تا ۱۰ کیلوآمپر قدرت قطع دارد و در برابر اتصالی‌ های خازنی کاملا متلاشی می‌ شود.

۲. تحمل فوق‌ العاده در برابر اضافه‌ بارهای هارمونیکی

فیوزهای HRC (به‌ ویژه تایپ gG) دارای تأخیر حرارتی ذاتی هستند. این المان ذوب‌ شونده می‌ تواند جریان هجومی خازن در کسری از ثانیه را به خوبی تحمل کند و دچار سوختگی بی‌ دلیل نشود.

همچنین، این فیوزها در برابر اضافه‌ بارهای مداوم ناشی از هارمونیک‌ های شبکه، رفتار حرارتی بسیار پایدارتری نسبت به بیمتال‌ های درون کلید مینیاتوری دارند. این موضوع مخصوصا هنگام خرید بانک خازنی اتوماتیک اهمیت بالایی دارد، زیرا کیفیت طراحی حفاظت داخلی، تأثیر مستقیم بر طول عمر و پایداری عملکرد سیستم خواهد داشت.

تشدید هارمونیک‌ ها؛ قاتل خاموش کلیدهای مینیاتوری

خازن‌ ها تولیدکننده هارمونیک نیستند، اما جاذب هارمونیک‌ های شبکه محسوب می‌ شوند. در شبکه‌ های صنعتی امروزی که مملو از بارهای غیرخطی (مانند اینورترها، درایوها و کوره‌ های القایی) هستند، هارمونیک‌ های جریان به سمت خازن‌ ها سرازیر می‌ شوند.

• رفتار MCB در برابر هارمونیک: رله حرارتی (بیمتال) در کلیدهای مینیاتوری برای فرکانس ۵۰ هرتز کالیبره شده است. فرکانس‌ های بالای هارمونیکی باعث ایجاد پدیده اثر پوستی (Skin Effect) در قطعات داخلی کلید شده و حرارت مضاعفی تولید می‌ کنند که منجر به استهلاک زودرس، تغییر شکل بیمتال و قطع نابجای کلید می‌ شود.
• رفتار فیوز در برابر هارمونیک: فیوزهای فشنگی و کاردی (HRC) دارای یک جرم حرارتی (Thermal Mass) بزرگ در المان ذوب‌ شونده خود هستند. این جرم حرارتی بالا، به فیوز اجازه می‌ دهد تا اضافه‌ بارهای مداوم ناشی از هارمونیک‌ ها (تا حدود ۳۰ الی ۴۰ درصد جریان نامی) را بدون قطع شدن تحمل کند.

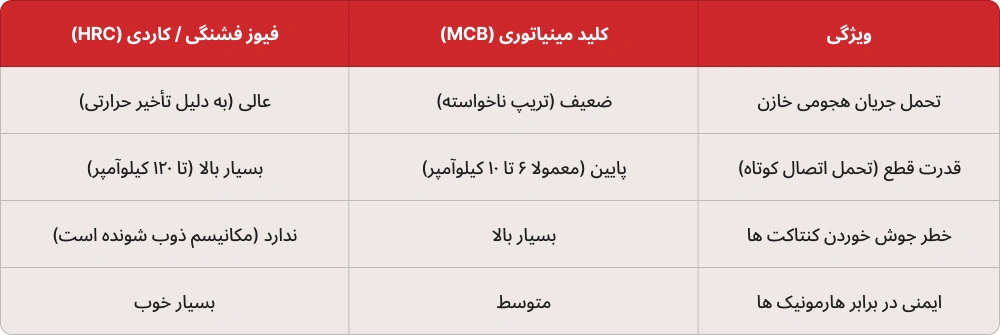

فیوز فشنگی در برابر MCB در بانک خازنی

آیا تحت هیچ شرایطی نمی‌ توان از کلید مینیاتوری استفاده کرد؟

گاهی محدودیت فضا در تابلو برق، طراحان را مجبور به استفاده از کلیدهای مینیاتوری می‌ کند. اگرچه این کار از نظر فنی توصیه نمی‌ شود، اما در صورت اجبار (فقط برای خازن‌ های بسیار کوچک تک‌ فاز یا سیستم‌ های کم‌ اهمیت)، باید شرایط زیر رعایت شود:

1. استفاده از منحنی‌ های کندکار: به هیچ وجه نباید از کلیدهای تیپ B یا C استفاده کرد. حداقل باید از تیپ D (با جریان مغناطیسی ۱۰ تا ۱۴ برابر جریان نامی) یا کلیدهای تخصصی تیپ MA / K استفاده شود.
2. استفاده از کنتاکتور خازنی: حتما باید از کنتاکتورهای مجهز به مقاومت‌ های محدودکننده (Pre-charge Resistors) استفاده شود تا جریان هجومی اولیه به شدت سرکوب شود و فشار از روی کلید مینیاتوری برداشته شود.

بیشتر بخوانید: نحوه انتخاب ترانس جریان (CT) مناسب بانک خازنی

نتیجه‌ گیری

استفاده از کلید مینیاتوری در طراحی و ساخت بانک خازنی یک اشتباه محاسباتی و ایمنی بزرگ است که می‌ تواند به قیمت از بین رفتن کل تابلوی برق و تجهیزات مجاور تمام شود. جریان‌ های هجومی شدید و هارمونیک‌ ها، قاتل خاموش کلیدهای مینیاتوری هستند.

توصیه نهایی: همیشه برای حفاظت از خازن‌ ها، از فیوزهای کاردی (NH Fuses) یا فشنگی با منحنی gG/gL و با جریانی معادل ۱.۶ تا ۱.۸ برابر جریان نامی خازن استفاده کنید. با این کار، علاوه بر جلوگیری از قطعی‌ های ناخواسته، ایمنی شبکه خود را در بالاترین سطح ممکن تضمین کرده‌ اید.
