راهنمای انتخاب کابل و فیوز برای بانک خازنی

بانک های خازنی نقش بسیار حیاتی در اصلاح ضریب توان، کاهش هزینه های برق و بهبود راندمان سیستم های قدرت ایفا می کنند. با این حال، ماهیت خازن ها به گونه ای است که در لحظه اتصال به شبکه، رفتار متفاوتی نسبت به بارهای معمولی (مانند موتورها یا لامپ ها) از خود نشان می دهند. این تفاوت رفتار، انتخاب تجهیزات حفاظتی و ارتباطی یعنی کابل و فیوز را به یک چالش فنی تبدیل می کند.

در پروژه های صنعتی، زمانی که فرآیند طراحی بانک خازنی به صورت اصولی انجام شود، بسیاری از مشکلات مربوط به جریان هجومی، هارمونیک ها و انتخاب تجهیزات حفاظتی از همان ابتدا قابل کنترل خواهد بود. در این مقاله، قصد داریم با زبانی ساده اما با رویکردی کاملا مهندسی و مبتنی بر استانداردهای معتبر (مانند IEC و VDE)، جدول انتخاب فیوز و کابل مناسب برای پله های بانک خازنی را بررسی کنیم.

چرا حفاظت از خازن ها متفاوت است؟ (چالش جریان هجومی و هارمونیک ها)

برای درک بهتر نحوه انتخاب کابل و فیوز، ابتدا باید بدانیم یک خازن در مدار چه رفتاری دارد. دو عامل اصلی باعث می شوند که نتوانیم از فرمول های عادی برای خازن ها استفاده کنیم:

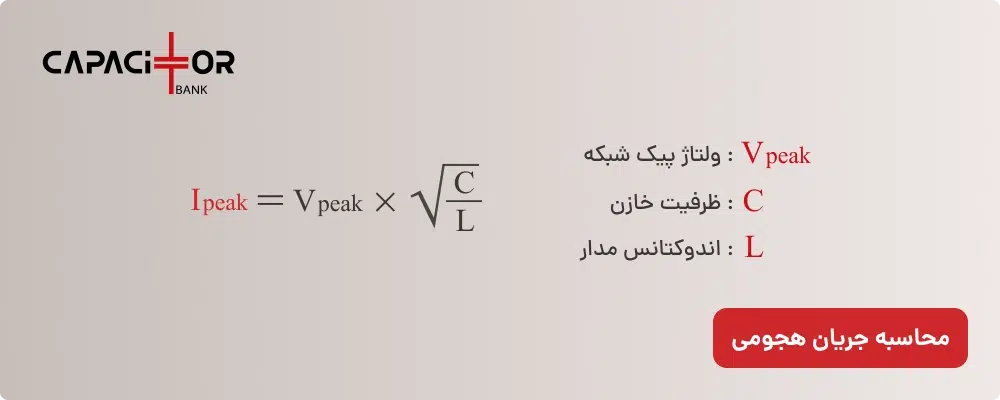

۱. جریان هجومی (Inrush Current): زمانی که یک خازن به مدار متصل می شود، در کسری از ثانیه مانند یک اتصال کوتاه عمل می کند. این امر باعث کشیده شدن جریانی بسیار شدید (گاهی تا ۱۰۰ برابر جریان نامی) از شبکه می شود. محاسبه دقیق این جریان به پارامترهای شبکه بستگی دارد، اما حداکثر جریان هجومی تئوری (در بدترین حالت) از رابطه زیر پیروی می‌ کند:

متغیرهای این فرمول:

• مقدار Vpeak (ولتاژ پیک شبکه): این متغیر نشان می‌ دهد که اگر وصل شدن کلید یا کنتاکتور در بدترین لحظه ممکن (یعنی دقیقا در نقطه اوج موج سینوسی ولتاژ شبکه) اتفاق بیفتد، بیشترین تنش ولتاژی به خازن وارد شده و بالاترین جریان هجومی تولید می‌ شود.
• مقدار C (ظرفیت خازن): هر چه ظرفیت پله خازنی (بر حسب فاراد) بزرگتر باشد، مانند مخزن آب بزرگتری است که در لحظه اول تشنه دریافت بار الکتریکی بیشتری است؛ بنابراین جریان لحظه‌ ای شدیدتری می‌ کشد (رابطه مستقیم).
• مقدار L (اندوکتانس مدار): سلف‌ ها (اندوکتانس) در برابر تغییرات ناگهانی جریان مقاومت می‌ کنند و مانند یک «ترمز الکتریکی» عمل می‌ کنند. این مقدار شامل خاصیت سلفی کابل‌ ها، ترانسفورماتور و مدار است. از آنجا که L در مخرج کسر قرار دارد، هرچه اندوکتانس مدار بیشتر باشد، جریان هجومی کمتر می‌ شود.

یک مثال کاربردی:

اگر بانک خازنی شما دقیقا چسبیده به ترانسفورماتور اصلی باشد (طول کابل بسیار کوتاه و در نتیجه L بسیار کوچک باشد)، جریان هجومی به شدت وحشتناک خواهد بود. اما اگر بین خازن و ترانسفورماتور ۵۰ متر کابل وجود داشته باشد، اندوکتانس همان کابل باعث می‌ شود مخرج کسر بزرگ‌ تر شده و شدت جریان هجومی به شکل چشمگیری کاهش یابد. به همین دلیل است که مهندسان برای محدود کردن این جریان مخرب، از کنتاکتورهای خازنی (که دارای مقاومت‌ های پیش‌ شارژ هستند) یا چوک‌ های سری (Reactors) استفاده می‌ کنند تا مقدار L و امپدانس مدار را در لحظه راه‌ اندازی به طور مصنوعی افزایش دهند.

۲. اضافه جریان های دائمی و هارمونیک ها: خازن ها امپدانس (مقاومت) کمی در برابر فرکانس های بالا دارند. بنابراین، اگر هارمونیک در شبکه وجود داشته باشد، خازن جریان بیشتری را به خود جذب می کند. علاوه بر این، تلرانس ساخت خازن ها (معمولا تا ۱۰+ درصد) و نوسانات مجاز ولتاژ شبکه باعث می شوند خازن در حالت عادی نیز جریانی بیشتر از جریان نامی خود بکشد.

به همین دلیل است که در سیستم های صنعتی، استفاده از تجهیزات مناسب برای اصلاح ضریب توان اهمیت زیادی پیدا می کند، زیرا در غیر این صورت عملکرد بانک خازنی می تواند با مشکلات جدی همراه شود.

بیشتر بخوانید: چرا در بانک خازنی از فیوز فشنگی به جای کلید مینیاتوری استفاده می‌شود؟

راهنمای گام به گام انتخاب فیوز برای بانک خازنی

فیوزها اولین خط دفاعی در برابر اتصال کوتاه در بانک های خازنی هستند. انتخاب اشتباه فیوز می تواند منجر به سوختن مکرر آن (پدیده خستگی یا Aging) و یا عدم قطع به موقع و انفجار خازن شود.

۱. محاسبه جریان نامی خازن (In)

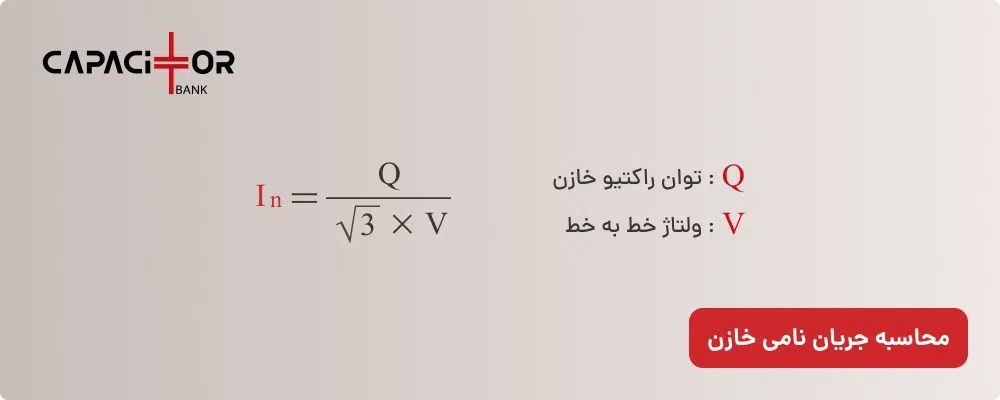

ابتدا باید جریان پایه و استانداردی که خازن در شرایط کاملا عادی (بدون هارمونیک و نوسان ولتاژ) می‌ کشد را محاسبه کنیم. برای یک سیستم سه فاز از فرمول زیر استفاده می‌ شود:

متغیرهای این فرمول:

• مقدار Q (توان راکتیو خازن): توان نامی خازن است که روی پلاک آن نوشته شده و بر حسب کیلووار (kvar) وارد محاسبات می‌ شود.
• مقدار V (ولتاژ خط به خط): ولتاژ شبکه است که معمولا در شبکه‌ های فشار ضعیف ایران برابر ۰.۴ کیلوولت (۴۰۰ ولت) در نظر گرفته می‌ شود. (دقت کنید که در این فرمول توان باید بر حسب کیلوولتی آمپر راکتیو و ولتاژ بر حسب کیلوولت باشد تا جریان بر حسب آمپر به دست آید).
• ضریب 3 (رادیکال ۳): از آنجا که بانک‌ های خازنی صنعتی معمولا به صورت سه فاز (با اتصال داخلی مثلث) به شبکه متصل می‌ شوند، برای به دست آوردن جریان عبوری از هر فاز خط، باید توان کل را بر حاصل‌ ضرب ولتاژ خطی در 3 (حدود ۱.۷۳) تقسیم کنیم. این جریان پایه (In)، مبنای تمامی محاسبات بعدی برای انتخاب کابل و فیوز خواهد بود.

۲. انتخاب ضریب اطمینان برای فیوز

به دلیل وجود جریان‌ های هجومی شدید در لحظه راه‌ اندازی و همچنین اثرات مخرب هارمونیک‌ ها، هرگز نمی‌ توان فیوزی دقیقا برابر با جریان نامی (In) انتخاب کرد. طبق استانداردهای مهندسی:

IFuse ≥1.5×In

جریان نامی فیوز (Ifuse) باید حداقل ۱.۵ تا ۱.۸ برابر جریان نامی خازن (In) در نظر گرفته شود. این ضریب یک عدد تصادفی برای محکم‌ کاری نیست، بلکه یک حاشیه امنیت علمی است که سه عامل مهم را به صورت همزمان پوشش می‌ دهد:

• تلرانس ساخت خازن: خازن‌ های صنعتی معمولا دارای تلرانس ساخت (تا+10%) هستند. یعنی یک خازن ۵۰ کیلوواری ممکن است در واقعیت ۵۵ کیلووار توان داشته باشد که منجر به 10% جریان بیشتر می‌ شود.
• نوسانات ولتاژ شبکه: طبق استاندارد، ولتاژ شبکه می‌ تواند تا 10% نوسان افزایشی داشته باشد. از آنجا که جریان خازن با ولتاژ رابطه مستقیم دارد، این افزایش ولتاژ باعث افزایش جریان دائمی می‌ شود.
• هارمونیک‌ ها و پدیده خستگی (Aging): جریان‌ های هارمونیکیِ فرکانس بالا باعث می‌ شوند المان داخلی فیوز در طولانی‌ مدت بیش از حد گرم شود. ضریب ۱.۵ تا ۱.۸ تضمین می‌ کند که فیوز در برابر این گرمایش تدریجی و همچنین جریان‌ های هجومی لحظه‌ ای، به طور کاذب و بی‌ دلیل نسوزد و تنها زمانی مدار را قطع کند که یک اتصال کوتاه یا خطای واقعی رخ داده باشد.

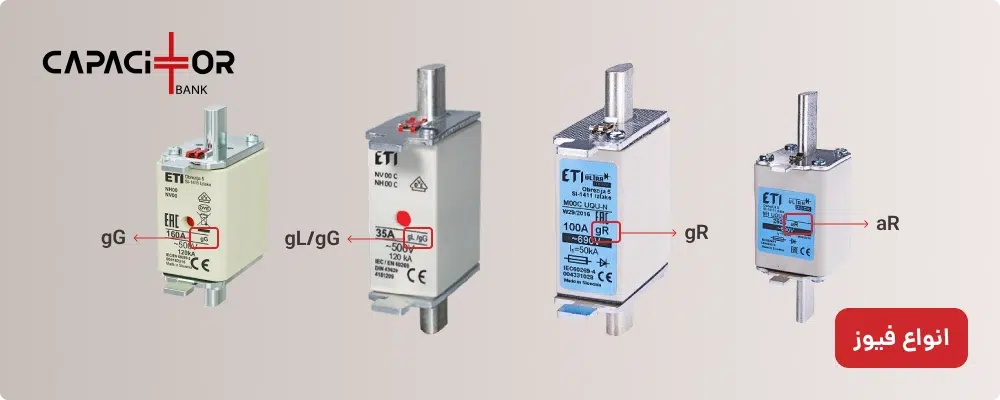

۳. نوع فیوز مناسب

چرا فیوزهای استاندارد (gG/gL) برای بانک خازنی مناسب نیستند؟ فیوزهای عمومی (gG) برای حفاظت کابل ها و موتورها طراحی شده اند. اگر جریان هجومی خازن زیاد باشد، المان داخلی این فیوزها به مرور زمان ضعیف شده و بدون وجود اتصال کوتاه واقعی، می سوزند. (البته در صورت استفاده از این فیوزها، حتما باید ضریب ۱.۶ تا ۱.۸ برابر رعایت شود).

بهترین گزینه ها: فیوزهای کندکار (Time-Delay) یا فیوزهای تخصصی حفاظت نیمه هادی و خازن مانند کلاس aR/gR بهترین انتخاب هستند، زیرا توانایی تحمل جریان های هجومی بالا را دارند و در صورت بروز اتصال کوتاه به سرعت مدار را قطع می کنند.

۴. قدرت قطع (Breaking Capacity)

ولتاژ نامی فیوز باید حداقل ۱.۱ برابر ولتاژ شبکه باشد. همچنین فیوز باید قدرت قطع (Icu/Ics) بالایی داشته باشد تا بتواند ماکزیمم جریان اتصال کوتاه احتمالی در محل نصب را به طور ایمن قطع کند. استفاده از پایه فیوزهای سکسیونری (Fuse Switch Disconnector) برای جداسازی ایمن پله ها به شدت توصیه می شود.

راهنمای گام به گام انتخاب کابل برای پله های خازنی

کابل ها وظیفه انتقال جریان به خازن را دارند. اگر کابل به درستی انتخاب نشود، گرمای بیش از حد باعث از بین رفتن عایق کابل و در نهایت آتش سوزی خواهد شد.

۱. ضریب طراحی کابل

بر اساس استانداردهای نصب تاسیسات الکتریکی از جمله توصیه های VDE 0100 و VDE 0105، کابل های تغذیه کننده خازن باید بتوانند جریان های دائمی ناشی از اضافه ولتاژ و هارمونیک ها را تحمل کنند.

برای انتخاب کابل، باید جریانی معادل ۱.۳ تا ۱.۳۵ برابر (و در شبکه های هارمونیکی تا ۱.۵ برابر) جریان نامی خازن را به عنوان حداقل ظرفیت جریان دهی کابل در نظر گرفت.

۲. نوع کابل و شرایط محیطی

هنگام انتخاب کابل، علاوه بر سطح مقطع، باید به شرایط محیطی نیز دقت کرد:

عوامل محیطی: دما، رطوبت داخل تابلو، و مجاورت با مواد شیمیایی می تواند ظرفیت انتقال جریان کابل را کاهش دهد.

انواع کابل پرکاربرد: کابل های افشان با روکش پلاستیکی (مانند NYM و NYY) یا کابل های دارای هادی هم مرکز (NYCY) معمولا برای این کار استفاده می شوند. در توان های بالا و برای کابل کشی داخل تابلو، کابل های انعطاف پذیر لاستیکی (مانند H07RN-F) نیز گزینه های مناسبی هستند.

۳. تطابق با فیوز

نکته بسیار مهم این است که کابل انتخاب شده باید توسط فیوزی که در مرحله قبل انتخاب کردید، محافظت شود. یعنی ظرفیت جریان دهی مجاز کابل باید از جریان نامی فیوز بیشتر باشد تا در صورت بروز مشکل، فیوز قبل از ذوب شدن کابل بسوزد.

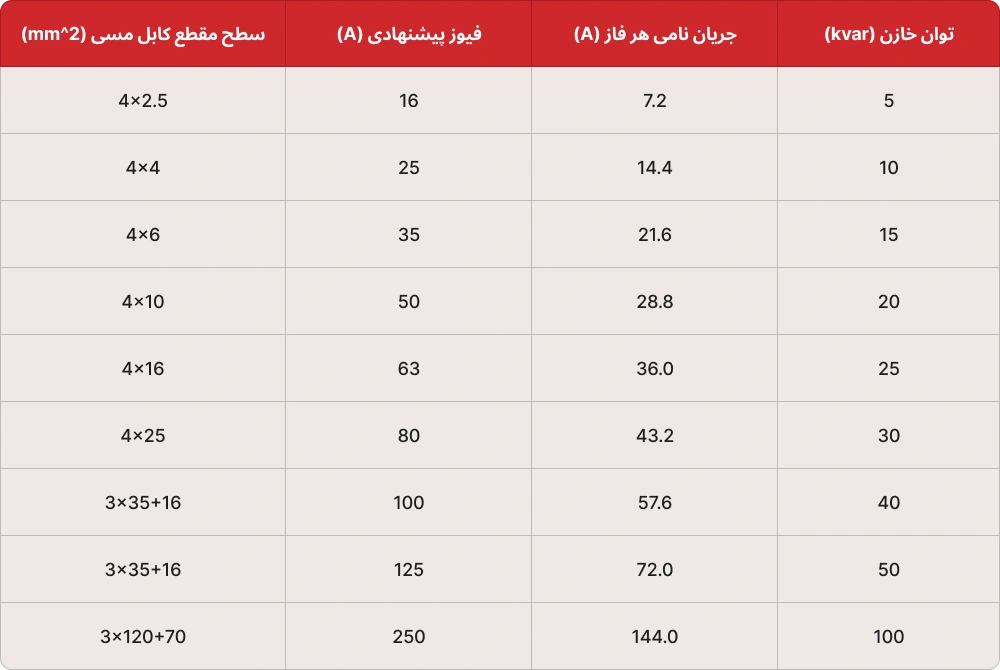

جدول انتخاب کابل و فیوز (شبکه ۴۰۰ ولت – سه فاز)

برای سهولت در کار، بر اساس اصول محاسباتی ذکر شده، جدول انتخاب فیوز و کابل زیر برای شبکه های رایج ۴۰۰ ولت (50/60Hz) تدوین شده است (مقادیر کابل مسی می باشند):

(توجه: مقادیر این جدول برای شرایط استاندارد و طول مسیر کوتاه داخل تابلو است. در صورت طولانی بودن مسیر یا دمای بالای تابلو، سطح مقطع کابل باید یک سایز ارتقا یابد).

بیشتر بخوانید: نحوه انتخاب ترانس جریان (CT) مناسب بانک خازنی

جمع بندی نهایی

طراحی و ساخت بانک خازنی نیازمند دقت به جزئیات فراوانی است. استفاده از کابل های ضعیف یا فیوزهای با آمپر نامناسب و قدرت قطع پایین، نه تنها طول عمر خازن ها را به شدت کاهش می دهد، بلکه خطرات ایمنی جبران ناپذیری برای کل تاسیسات الکتریکی به همراه دارد. همچنین در صورت بروز مشکلاتی مانند سوختن مکرر فیوزها، افزایش دمای خازن ها یا عملکرد نامناسب پله ها، انجام سریع عیب یابی بانک خازن می تواند از خسارات جدی تر در سیستم جلوگیری کند.

همیشه به یاد داشته باشید که در تجهیزات خازنی، جریان هجومی و هارمونیک ها دو دشمن خاموشی هستند که با انتخاب ضریب اطمینان مناسب در فیوز (۱.۵ تا ۱.۸ برابر) و کابل (حداقل ۱.۳ برابر)، می توان اثرات مخرب آن ها را خنثی کرد.

توصیه می شود در پروژه های صنعتی بزرگ، پیش از انتخاب نهایی، حتما با استفاده از دستگاه های آنالایزر شبکه، میزان هارمونیک ها بررسی شده و تجهیزات بر اساس داده های واقعی شبکه انتخاب شوند.
