انتخاب صحیح ترانس جریان یا CT — Current Transformer در بانک خازنی یکی از موضوعات بسیار مهم در طراحی، نصب و راه اندازی تابلوهای اصلاح ضریب توان است. بسیاری از مشکلاتی که در عملکرد بانک خازنی دیده میشود، مثل خطای ضریب توان، دیر وارد شدن یا زود خارج شدن پلهها، عدم عملکرد صحیح رگولاتور، نمایش جریان اشتباه، نوسان پله های خازنی، جریمه توان راکتیو و حتی آسیب به کنتاکتور و خازنها، در نگاه اول پیچیده به نظر میرسند؛ اما در بسیاری از موارد در فرآیند عیب یابی بانک خازن مشخص میشود که علت اصلی انتخاب نادرست یا نصب اشتباه CT بوده است.
در بانک خازنی، CT وظیفه دارد جریان مصرفی بار را به رگولاتور ضریب توان گزارش دهد. رگولاتور بر اساس این جریان، ولتاژ و اختلاف فاز بین آنها تصمیم میگیرد که چه تعداد پله خازنی وارد مدار شوند یا از مدار خارج شوند. بنابراین اگر CT درست انتخاب نشده باشد، رگولاتور اطلاعات اشتباه دریافت میکند و کل منطق اصلاح ضریب توان دچار خطا میشود.
در این مقاله بهصورت کاربردی و مهندسی بررسی میکنیم که نحوه انتخاب ct مناسب بانک خازنی باید به چه پارامترهایی توجه کرد.

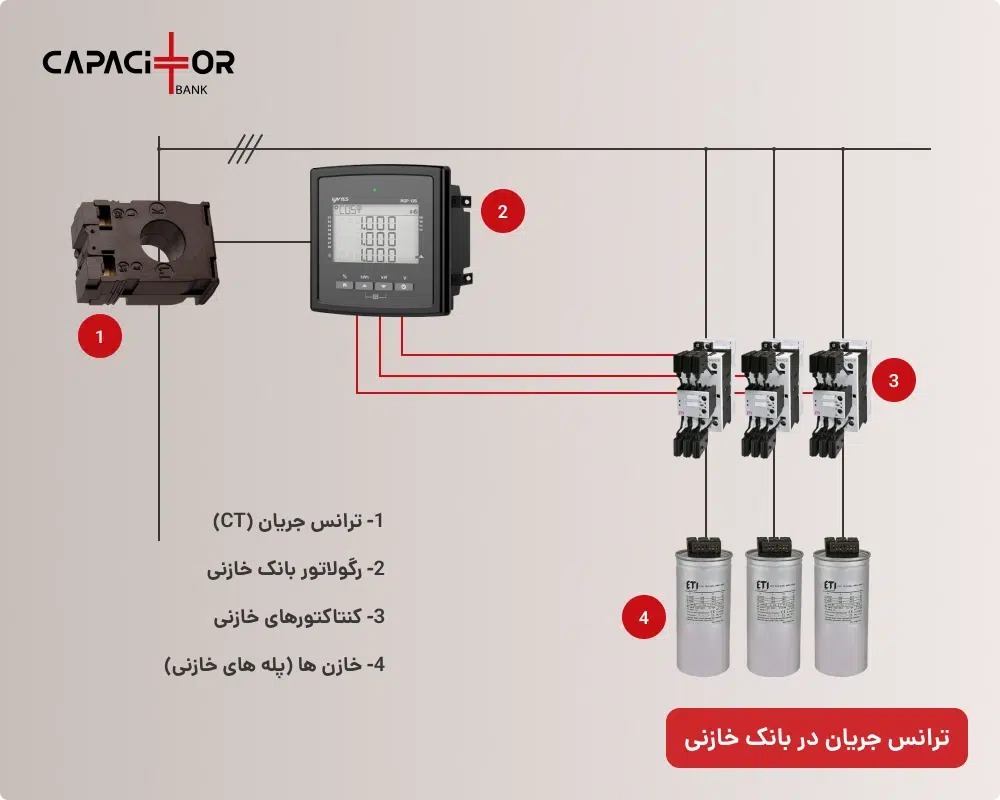

نقش CT در بانک خازنی چیست؟
در سیستمهای سهفاز، بانک خازنی برای کاهش توان راکتیو القایی بارها، مانند موتورهای الکتریکی، ترانسفورماتورها، درایوها و تجهیزات صنعتی استفاده میشود. کنترل ورود و خروج پلههای خازنی معمولاً توسط رگولاتور ضریب توان انجام میشود.
رگولاتور برای تصمیمگیری به دو سیگنال اصلی نیاز دارد:
- ولتاژ نمونهبرداریشده
- جریان نمونهبرداریشده از طریق CT
CT جریان اصلی خط را که ممکن است چند ده، چند صد یا چند هزار آمپر باشد، به یک جریان استاندارد کوچکتر مثل 5 آمپر یا 1 آمپر تبدیل میکند تا رگولاتور بتواند آن را اندازهگیری کند.
به عنوان مثال، یک ترانس جریان با نسبت تبدیل زیر:
400/5A
یعنی اگر جریان اولیه برابر 400 آمپر باشد، جریان ثانویه CT برابر 5 آمپر خواهد بود.
رگولاتور با اندازهگیری این جریان و مقایسه آن با ولتاژ، مقدار توان اکتیو، توان راکتیو، توان ظاهری و ضریب توان را تخمین میزند و سپس بر اساس تنظیمات داخلی، پلههای بانک خازنی را کنترل میکند.
بیشتر بخوانید: چرا در بانک خازنی از فیوز فشنگی به جای کلید مینیاتوری استفاده میشود؟
انتخاب نسبت تبدیل CT بر اساس جریان نامی سیستم
مهمترین پارامتر در انتخاب CT، نسبت تبدیل آن است. نسبت تبدیل باید بر اساس حداکثر جریان مصرفی تابلو یا فیدر انتخاب شود.
فرض کنید جریان نامی ورودی تابلو برابر 400 آمپر است. در این حالت معمولاً CT مناسب میتواند یکی از گزینههای زیر باشد:
400/5A
یا در برخی شرایط:
500/5A
اما استفاده از CT با نسبت تبدیل پایینتر، مثل:
200/5A
برای تابلویی که جریان آن میتواند به 400 آمپر برسد، انتخاب اشتباهی است.
چرا CT با نسبت پایینتر مشکلساز است؟
وقتی جریان اولیه از جریان نامی CT بیشتر شود، هسته CT ممکن است وارد ناحیه اشباع شود. در اشباع، رابطه خطی بین جریان اولیه و جریان ثانویه از بین میرود. یعنی CT دیگر جریان واقعی را دقیق به رگولاتور گزارش نمیدهد.
در نتیجه ممکن است رگولاتور:
- مقدار توان راکتیو را کمتر یا بیشتر از مقدار واقعی محاسبه کند؛
- پلههای خازنی را اشتباه وارد کند؛
- ضریب توان را ناپایدار نمایش دهد؛
- پلهها را بهصورت مکرر قطع و وصل کند؛
- نتواند بانک خازنی را به نقطه تنظیمشده برساند.
بنابراین یک قاعده کاربردی این است:
نسبت اولیه CT باید حداقل برابر با جریان نامی یا حداکثر جریان مورد انتظار سیستم باشد.
آیا انتخاب CT با نسبت بالاتر همیشه بهتر است؟
گاهی این سؤال مطرح میشود که اگر تابلو 400 آمپر است، آیا میتوان از CT با نسبت 800/5 یا 1000/5 استفاده کرد؟
از نظر ایمنی و اشباع، استفاده از CT با نسبت بالاتر معمولاً مشکل کمتری نسبت به CT کوچکتر دارد؛ اما از نظر دقت، همیشه بهترین انتخاب نیست.
به عنوان مثال، اگر جریان واقعی تابلو معمولاً بین 80 تا 150 آمپر باشد، اما CT انتخابشده 1000/5 باشد، جریان ثانویه در حالت کار عادی بسیار کم خواهد بود. در این شرایط، رگولاتور ممکن است با دقت پایینتری جریان را اندازهگیری کند، مخصوصاً اگر رگولاتور در جریانهای کم حساسیت مناسبی نداشته باشد.
توصیه عملی
برای بانک خازنی بهتر است CT را نه خیلی کوچک و نه بیش از حد بزرگ انتخاب کنیم. انتخاب مناسب معمولاً CTای است که جریان نامی اولیه آن نزدیک به جریان نامی یا جریان حداکثر واقعی تابلو باشد.
بهصورت تجربی:
- اگر جریان بار حداکثر 400 آمپر است، CTهای 400/5 یا 500/5 مناسباند.
- اگر جریان بار حداکثر 630 آمپر است، CTهای 600/5، 630/5 یا 800/5 قابل بررسیاند.
- اگر جریان واقعی بار بسیار متغیر است، باید حداقل جریان کاری رگولاتور و کلاس دقت CT هم بررسی شود.
انتخاب CT با خروجی 5 آمپر یا 1 آمپر
CTهای رایج در صنعت معمولاً با ثانویههای زیر عرضه میشوند:
- 5A
- 1A
در تابلوهای فشار ضعیف و بانکهای خازنی رایج، CT با خروجی 5 آمپر بسیار متداول است. بسیاری از رگولاتورهای ضریب توان نیز ورودی جریان 5 آمپر دارند. با این حال، برخی رگولاتورها قابلیت اتصال به CT با خروجی 1 آمپر را هم دارند.
CT با ثانویه 5 آمپر
مزایا:
- رایجتر و در بازار در دسترستر است؛
- با بیشتر رگولاتورها سازگار است؛
- برای تابلوهایی با فاصله کم بین CT و رگولاتور مناسب است.
معایب:
- در مسیرهای سیمکشی طولانی، افت ولتاژ و burden بیشتری ایجاد میشود؛
- توان تلفاتی در سیم ثانویه بیشتر است.
CT با ثانویه 1 آمپر
مزایا:
- برای فواصل طولانی بین CT و رگولاتور مناسبتر است؛
- burden ناشی از کابلکشی کمتر میشود؛
- در سیستمهای اندازهگیری دقیق و تابلوهای بزرگ کاربرد خوبی دارد.
معایب:
- باید رگولاتور حتماً ورودی 1 آمپر را پشتیبانی کند؛
- در برخی بازارها کمتر از 5 آمپر رایج است.
نکته بسیار مهم
قبل از انتخاب CT، باید مشخصات رگولاتور را بررسی کنید. اگر ورودی رگولاتور فقط 5A باشد، نباید CT با ثانویه 1A به آن متصل کرد، مگر اینکه رگولاتور قابلیت تنظیم یا ورودی مناسب داشته باشد.
کلاس دقت مناسب برای CT بانک خازنی
کلاس دقت CT نشان میدهد که CT در محدوده کاری مشخص، با چه میزان خطا جریان را تبدیل میکند. برای بانک خازنی، چون CT برای اندازهگیری و کنترل استفاده میشود، باید از CT اندازهگیری استفاده کرد، نه CT حفاظتی.
کلاسهای رایج CT اندازهگیری شامل موارد زیر هستند:
- Class 0.2
- Class 0.5
- Class 1
- Class 3
برای بانک خازنی معمولی، در بسیاری از پروژهها CT با کلاس دقت 0.5 یا 1 استفاده میشود.
کدام کلاس بهتر است؟
برای کاربردهای عمومی اصلاح ضریب توان:
- Class 1 معمولاً قابل قبول است.
- Class 0.5 انتخاب حرفهایتر و دقیقتر است.
- Class 0.2 معمولاً برای اندازهگیری دقیق انرژی و کاربردهای حساستر استفاده میشود و برای بانک خازنی عادی الزاماً ضروری نیست.
اگر بانک خازنی در یک مجموعه صنعتی بزرگ نصب میشود و کنترل دقیق ضریب توان اهمیت اقتصادی بالایی دارد، استفاده از CT با کلاس 0.5 توصیه میشود.
بیشتر بخوانید: راهنمای انتخاب کابل و فیوز برای بانک خازنی
تفاوت CT اندازهگیری و CT حفاظتی در بانک خازنی
یک اشتباه رایج این است که هر نوع CT را برای هر کاربردی مناسب بدانیم. درحالی که CT ها از نظر عملکرد به دو گروه اصلی تقسیم میشوند:
- CT اندازهگیری
- CT حفاظتی
CT اندازهگیری برای دقت بالا در محدوده جریان نامی طراحی شده است. این نوع CT در جریان های خطا معمولاً زودتر اشباع میشود تا از تجهیزات اندازهگیری محافظت کند.
اما CT حفاظتی برای عملکرد در جریان خطا طراحی شده است و باید در جریانهای چند برابر جریان نامی هم اطلاعات قابل قبولی به رله حفاظتی بدهد. کلاسهایی مثل 5P10 یا 10P10 مربوط به CT های حفاظتی هستند.
برای بانک خازنی و رگولاتور ضریب توان، معمولاً باید از CT اندازهگیری استفاده شود؛ مثلاً:
Class 0.5, 5VA
یا:
Class 1, 10VA
استفاده از CT حفاظتی برای رگولاتور ضریب توان ممکن است از نظر عملکردی همیشه بهینه نباشد، چون دقت آن در محدودههای پایینتر جریان ممکن است مناسب کنترل دقیق ضریب توان نباشد.

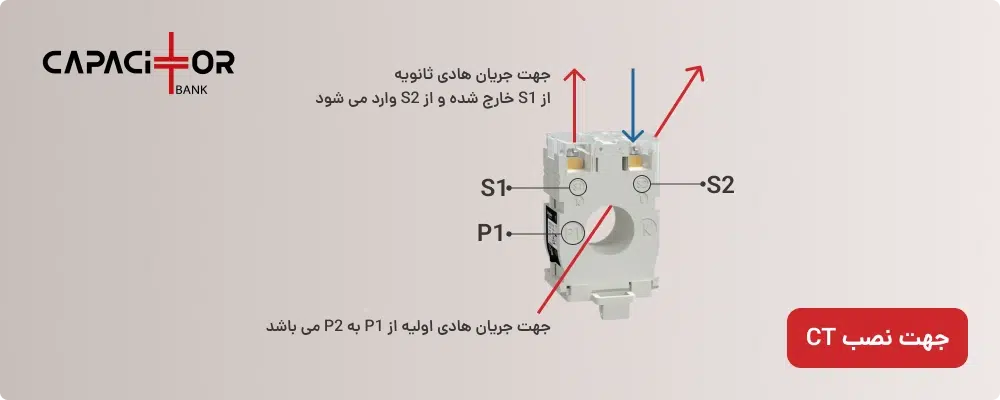

جهت نصب CT و اهمیت پلاریته
CT دارای پلاریته است و ترمینالهای آن معمولاً با علائمی مثل موارد زیر مشخص میشوند:
- P1 و P2 در سمت اولیه
- S1 و S2 در سمت ثانویه
- K و L یا k و l در برخی مدلها
جهت نصب CT اهمیت زیادی دارد. اگر CT برعکس نصب شود یا سیمهای S1 و S2 جابهجا شوند، رگولاتور ممکن است ماهیت توان راکتیو را اشتباه تشخیص دهد.
در این حالت احتمال دارد رگولاتور تصور کند سیستم بهجای بار القایی، بار خازنی دارد یا برعکس. نتیجه آن میتواند این باشد که:
- خازنها وارد مدار نشوند؛
- تمام پلهها بیدلیل وارد مدار شوند؛
- ضریب توان منفی یا غیرواقعی نمایش داده شود؛
- خطای alarm یا reverse current در رگولاتور ظاهر شود.
تست عملی پلاریته
بعد از نصب، باید مقدار ضریب توان نمایش دادهشده روی رگولاتور با شرایط واقعی بار مقایسه شود. در یک کارخانه با بار موتوری، ضریب توان معمولاً قبل از اصلاح، lagging و در محدودهای مثل 0.7 تا 0.9 است. اگر رگولاتور مقدار غیرمنطقی یا leading نمایش دهد، احتمال جابهجایی CT یا ولتاژ نمونه وجود دارد.
آیا CT باید روی فاز خاصی نصب شود؟
بله، این موضوع به مدل رگولاتور بستگی دارد. بیشتر رگولاتورهای بانک خازنی سهفاز، جریان را از یک فاز و ولتاژ را از دو فاز دیگر نمونهبرداری میکنند. به عنوان مثال ممکن است در دفترچه دستگاه آمده باشد:
- CT روی فاز L1 نصب شود؛
- ولتاژ نمونه از L2 و L3 گرفته شود.
یا در برخی مدلها:
- CT روی L3؛
- ولتاژ از L1 و L2.
بنابراین نمیتوان یک قانون ثابت برای همه رگولاتورها گفت. بهترین کار این است که همیشه منوال رگولاتور بررسی شود. اگر فاز CT و فازهای ولتاژ مطابق دستورالعمل نباشند، رگولاتور زاویه فاز را اشتباه محاسبه میکند.
نکات ایمنی بسیار مهم در مدار ثانویه CT
یکی از خطرناکترین اشتباهات در کار با CT، باز گذاشتن مدار ثانویه آن در حالی است که جریان از اولیه عبور میکند.
در حالت عادی، ثانویه CT باید همیشه به یک بار مناسب متصل باشد؛ مثل رگولاتور، آمپرمتر یا ترمینال اتصال کوتاه. اگر ثانویه CT باز شود، ولتاژ بسیار بالایی ممکن است در ترمینالهای ثانویه ایجاد شود. این ولتاژ میتواند:
- برای تکنسین خطر برقگرفتگی ایجاد کند؛
- به عایق CT آسیب بزند؛
- باعث گرمشدن یا تخریب هسته شود؛
- به رگولاتور یا تجهیزات اندازهگیری صدمه بزند.
بنابراین هنگام تعمیرات یا تعویض رگولاتور، قبل از جدا کردن سیمهای CT باید ثانویه CT اتصال کوتاه شود. بسیاری از تابلوهای حرفهای از ترمینالهای مخصوص CT استفاده میکنند که قابلیت اتصال کوتاه ایمن دارند.

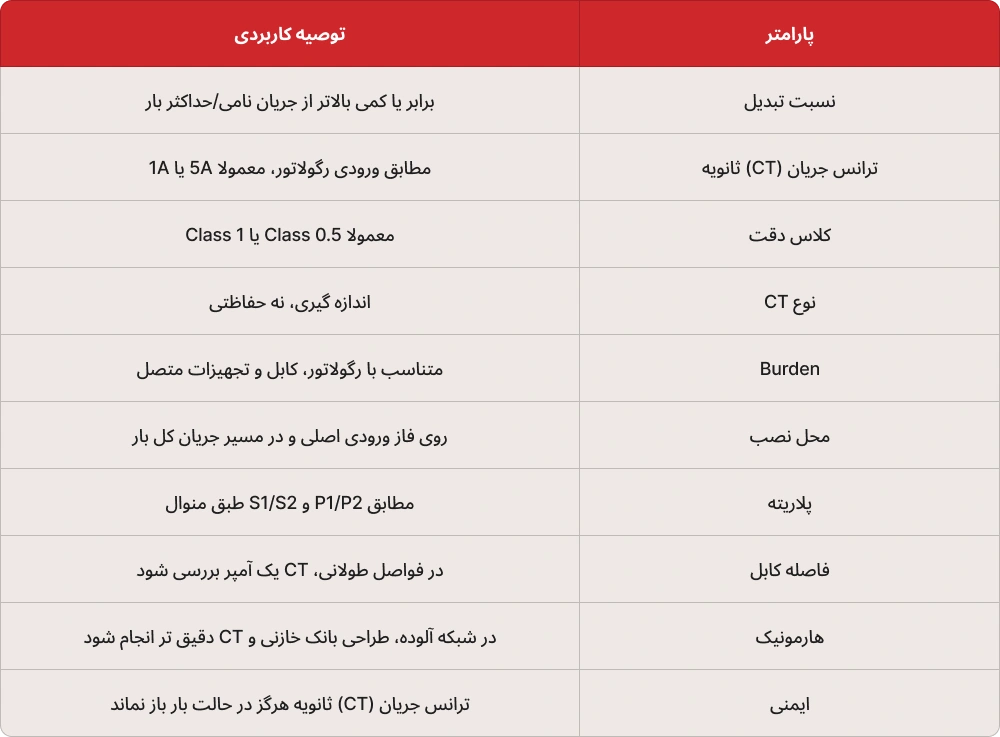

چک لیست انتخاب CT مناسب بانک خازنی
برای انتخاب سریع و حرفه ای CT، می توان از چک لیست زیر استفاده کرد:
جمعبندی
ترانس جریان در بانک خازنی فقط یک تجهیز جانبی ساده نیست؛ بلکه یکی از اجزای کلیدی سیستم اصلاح ضریب توان است. رگولاتور بانک خازنی تمام تصمیمهای خود را بر اساس سیگنال جریان دریافتی از این تجهیز انجام میدهد. بنابراین انتخاب اشتباه ترانس جریان میتواند کل عملکرد بانک خازنی را دچار اختلال کند.
در نحوه انتخاب ct باید به چند اصل مهم توجه کرد: نسبت تبدیل باید متناسب با جریان واقعی تابلو باشد، این دستگاه باید از نوع اندازهگیری و دارای کلاس دقت مناسب باشد، burden مدار ثانویه باید بررسی شود، ثانویه 1 آمپر یا 5 آمپر باید با ورودی رگولاتور هماهنگ باشد و محل نصب و پلاریته CT باید دقیقاً مطابق دستورالعمل رگولاتور انجام شود.
در پروژه های معمول فشار ضعیف، برای بانک خازنی میتوان از ترانس های جریان با کلاس دقت 0.5 یا 1، خروجی 5 آمپر و burden مناسب مثل 5VA یا 10VA استفاده کرد؛ اما در پروژههای بزرگ، فواصل کابلکشی زیاد یا شبکههای دارای هارمونیک، انتخاب CT باید با محاسبه دقیقتر انجام شود.
در نهایت، یک ترانس CT درست انتخابشده باعث میشود رگولاتور ضریب توان، وضعیت شبکه را بهدرستی تشخیص دهد، پلههای خازنی را در زمان مناسب وارد و خارج کند، از نوسان و عملکرد ناپایدار جلوگیری شود و سیستم اصلاح ضریب توان با حداکثر بازده و کمترین خطا کار کند.
