رگولاتور خازنی چیست و چه کاربردی دارد؟

در سیستم های برق صنعتی، فقط تامین توان اکتیو برای راه اندازی تجهیزات کافی نیست. بسیاری از مصرف کننده ها مانند موتورهای الکتریکی، ترانسفورماتورها، پمپ ها، فن ها و کمپرسورها برای عملکرد صحیح خود به توان راکتیو نیز نیاز دارند. اگر این توان راکتیو به شکل درستی مدیریت نشود، پیامدهایی مانند افزایش جریان، افت راندمان، اشغال ظرفیت شبکه، افزایش تلفات و جریمه توان راکتیو به وجود می آید.

اینجاست که تابلو بانک خازنی وارد عمل می شود. بانک خازنی با تامین توان راکتیو مورد نیاز بارهای القایی، به بهبود ضریب توان و کاهش بار اضافی شبکه کمک می کند. اما از آنجا که مقدار بار مصرفی در یک مجموعه صنعتی ثابت نیست، بانک خازنی نیز نمی تواند همیشه با یک وضعیت ثابت کار کند. برای همین، تجهیزی به نام رگولاتور خازنی در ساختار بانک خازنی استفاده می شود تا کنترل این فرآیند را به صورت هوشمند بر عهده بگیرد.

در این مقاله، ابتدا بانک خازنی را می شناسیم، سپس جایگاه رگولاتور را در این سیستم توضیح می دهیم و در ادامه به عملکرد، کاربردها و نکات مهم مربوط به این تجهیز می پردازیم.

بانک خازنی چیست؟

برای اینکه بدانیم رگولاتور خازنی چیست و چه کاربردی دارد، ابتدا باید خود بانک خازنی را بشناسیم.

بانک خازنی مجموعه ای از خازن های قدرت است که در تابلو برق نصب می شوند تا توان راکتیو مورد نیاز بارهای القایی را در همان محل مصرف تامین کنند. زمانی که این توان راکتیو مستقیما از شبکه برق تامین شود، شبکه مجبور است جریان بیشتری را حمل کند. این افزایش جریان باعث بالا رفتن تلفات، افت ولتاژ و اشغال ظرفیت کابل ها، کلیدها و ترانسفورماتورها می شود. به همین دلیل، در تاسیسات صنعتی از بانک خازنی استفاده می شود تا بخشی از این توان راکتیو در محل تولید و مصرف جبران شود.

درواقع وظیفه اصلی بانک خازنی این است که:

• ضریب توان را بهبود دهد
• جریان غیرضروری شبکه را کاهش دهد
• تلفات سیستم را کم کند
• ظرفیت مفید تجهیزات توزیع برق را آزاد کند
• از جریمه توان راکتیو جلوگیری کند

بنابراین، بانک خازنی یکی از تجهیزات کلیدی در بهینه سازی مصرف انرژی و اصلاح ضریب توان محسوب می شود.

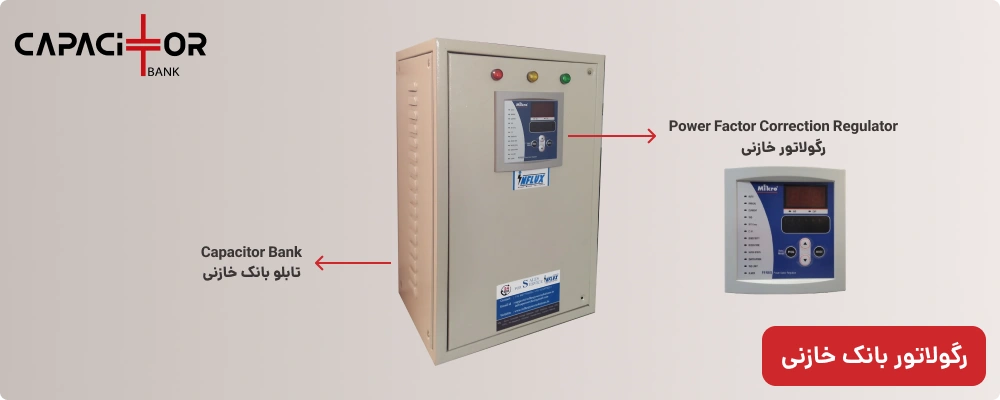

رگولاتور خازنی چیست؟

رگولاتور خازنی یا Power Factor Controller (PFC) یک دستگاه کنترلی الکترونیکی و میکروپروسسوری است که برای کنترل خودکار پله های خازنی در بانک خازنی به کار می رود. این دستگاه با اندازه گیری وضعیت لحظه ای شبکه، به ویژه جریان، ولتاژ و ضریب توان، تشخیص می دهد که آیا شبکه به توان راکتیو بیشتری نیاز دارد یا خیر. سپس بر اساس این تحلیل، فرمان وصل یا قطع پله های خازنی را صادر می کند.

اگر بخواهیم خیلی ساده تعریف کنیم:

رگولاتور خازنی دستگاهی است که تعیین می کند چه زمانی و چه تعداد از خازن های بانک خازنی باید وارد مدار شوند تا ضریب توان در محدوده مطلوب باقی بماند.

چرا به رگولاتور خازنی نیاز داریم؟

بار الکتریکی در یک کارخانه یا ساختمان بزرگ ثابت نیست. بعضی تجهیزات در طول روز روشن و خاموش می شوند، بعضی بارها در ساعت های خاصی افزایش پیدا می کنند و برخی ماشین آلات به صورت متغیر کار می کنند. در نتیجه، نیاز به توان راکتیو نیز دائما تغییر می کند. اگر همه خازن ها همیشه در مدار باشند:

• ممکن است جبران بیش از حد اتفاق بیفتد
• شبکه حالت خازنی پیدا کند
• ولتاژ افزایش یابد
• به تجهیزات آسیب برسد

اگر هم خازن ها کمتر از نیاز در مدار باشند:

• ضریب توان پایین می ماند
• جریان شبکه بالا می رود
• اصلاح ضریب توان ناقص می شود
• هزینه برق افزایش پیدا می کند

پس باید دستگاهی وجود داشته باشد که این تغییرات را به صورت مداوم مدیریت کند. این وظیفه بر عهده رگولاتور خازنی است.

بیشتر بخوانید: انواع رگولاتور خازن

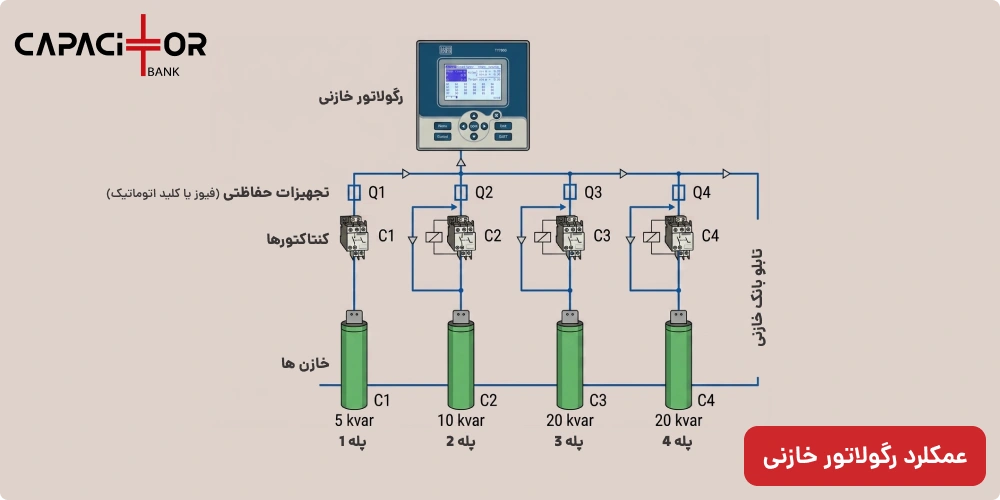

رگولاتور خازنی چگونه کار می کند؟

رگولاتور برای کنترل سیستم، یک چرخه دقیق ریاضی و کنترلی را طی می کند:

نمونه برداری از شبکه: رگولاتور از طریق ترانسفورماتور جریان (CT) و ترانسفورماتور ولتاژ (PT)، جریان و ولتاژ لحظه ای کل تاسیسات را اندازه گیری می کند.

محاسبه ضریب توان فعلی: با استفاده از رابطه ریاضی زیر وضعیت فعلی شبکه تحلیل می شود:

در این رابطه، P نمایانگر توان اکتیو و S نمایانگر توان ظاهری است.

محاسبه میزان خازن مورد نیاز: رگولاتور با فرمول زیر مقدار دقیق توان راکتیوی که باید جبران شود را به دست می آورد:

صدور فرمان سوئیچینگ: بر اساس محاسبات انجام شده، دستگاه به کنتاکتورها فرمان می دهد تا پله های خازنی را روشن یا خاموش کنند.

پایش مداوم: این فرآیند فقط یک بار انجام نمی شود، بلکه به صورت پیوسته تکرار می شود. به همین دلیل رگولاتور می تواند تغییرات بار را در طول زمان دنبال کند و عملکرد بانک خازنی را با نیاز واقعی شبکه هماهنگ نگه دارد.

انواع رگولاتورهای خازنی در صنعت برق

رگولاتورها بر اساس نوع کاربرد و سرعت تغییرات بار در شبکه، به سه دسته کلی تقسیم می شوند:

1. رگولاتورهای پله ای یا کنتاکتوری

این مدل ها رایج ترین نوع در صنعت هستند. رگولاتور با ارسال سیگنال الکتریکی به بوبین کنتاکتورهای خازنی، آن ها را وصل می کند. این سیستم برای کارخانجاتی که تغییرات بار در آن ها کند و پیوسته است، بسیار مناسب و مقرون به صرفه است.

2. رگولاتورهای تریستوری (استاتیک)

در صنایعی مانند پرس کاری، نقطه جوش و جرثقیل های سقفی، بار شبکه در کسری از ثانیه تغییر می کند. کنتاکتورها به دلیل محدودیت مکانیکی نمی توانند با این سرعت قطع و وصل شوند. در این حالت از رگولاتورهای تریستوری استفاده می شود که فرمان را به کلیدهای نیمه هادی (تریستور) ارسال کرده و سوئیچینگ را بدون استهلاک و با سرعت فوق العاده بالا انجام می دهند.

3. رگولاتورهای فوق هوشمند

این دستگاه ها علاوه بر تنظیم ضریب توان، قابلیت های پیشرفته ای نظیر اندازه گیری هارمونیک های مزاحم شبکه (THD)، اتصال به سیستم های مانیتورینگ کامپیوتری (BMS) و ارسال آلارم های حفاظتی را دارا هستند.

بیشتر بخوانید: بهترین برندهای رگولاتور خازن در ایران

مزایای استفاده از رگولاتور در بانک خازنی

نصب یک رگولاتور استاندارد و کالیبره شده در کنار اجرای دوره ای و منظم سرویس بانک خازنی، مزایای زیر را به همراه دارد:

• توزیع یکنواخت استهلاک: رگولاتورهای مدرن پله های خازنی هم اندازه را به نوبت در مدار قرار می دهند تا همه خازن ها به یک اندازه عمر کنند.
• جلوگیری از اضافه ولتاژ: با خروج به موقع خازن ها در زمان بی باری شبکه، از افزایش خطرناک ولتاژ جلوگیری می کند.
• کاهش هزینه ها: با رساندن ضریب توان به عدد مطلوب، هزینه های مربوط به جریمه توان راکتیو در قبض برق به صفر می رسد.

جمع بندی

رگولاتور خازنی به عنوان پردازنده اصلی سیستم اصلاح ضریب توان، وظیفه پایش و کنترل لحظه ای شبکه برق را بر عهده دارد. شناخت کامل این تجهیز، انتخاب مدل مناسب با نوع بار صنعتی و تنظیم دقیق پارامترهای آن، کلید اصلی در مدیریت انرژی، کاهش تلفات و افزایش طول عمر تجهیزات برقی است.
