کنتاکتور خازنی چیست؟

اگر با تابلوهای برق صنعتی سر و کار دارید یا قصد طراحی و ساخت بانک خازنی را دارید، احتمالا با واژه کنتاکتور خازنی مواجه شده‌ اید. شاید این سؤال برایتان پیش آمده باشد که چرا نمی‌ توان از یک کنتاکتور معمولی استفاده کرد؟ چرا باید هزینه بیشتری برای خرید کنتاکتور خازنی پرداخت کنیم؟

در این مقاله قصد داریم به زبان ساده و کاربردی توضیح دهیم که کنتاکتور خازنی چیست، چه تفاوتی با کنتاکتور معمولی دارد، چگونه کار می‌ کند و چرا استفاده از آن در بانک خازن یک الزام فنی است نه یک انتخاب اختیاری.

بانک خازن چیست و چرا به آن نیاز داریم؟

در واحدهای صنعتی، تجاری و ساختمان‌ های بزرگ، تجهیزاتی مانند موتورهای الکتریکی، ترانسفورماتورها و دستگاه‌ های جوشکاری علاوه بر توان مفید، توان راکتیو نیز مصرف می‌ کنند. این توان راکتیو صرف ایجاد میدان مغناطیسی می‌ شود و به کار مفید تبدیل نمی‌ گردد، اما باید از شبکه برق تأمین شود و باعث افزایش جریان در کابل‌ ها و خطوط انتقال می‌ شود. شرکت برق برای این توان راکتیو اضافی جریمه دریافت می‌ کند که می‌ تواند ۲۰ تا ۴۰٪ قبض برق را افزایش دهد.

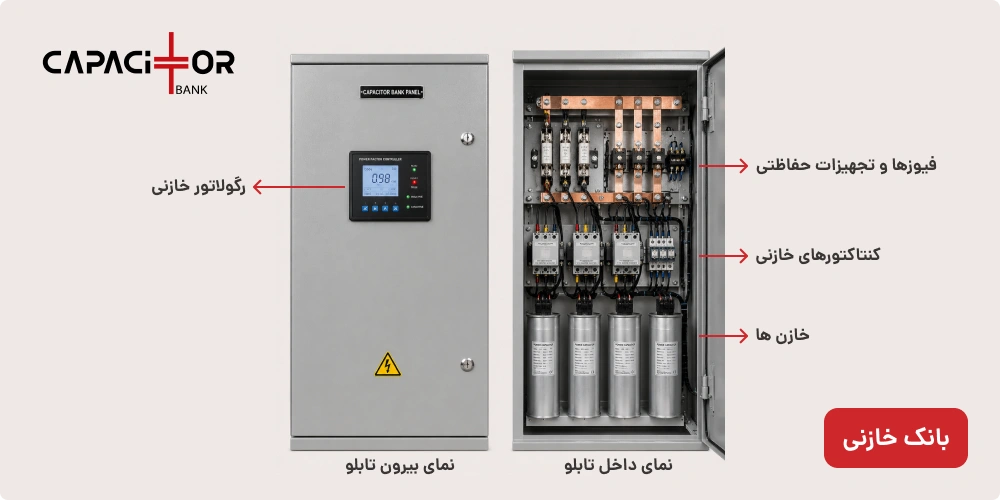

بانک خازن مجموعه‌ ای از خازن‌ های قدرت است که به صورت موازی با شبکه نصب می‌ شود و این توان راکتیو مورد نیاز را به صورت محلی تأمین می‌ کند. در نتیجه، دیگر نیازی نیست این توان از شبکه برق شرکت برق دریافت شود و هزینه‌ های برق به طور قابل توجهی کاهش می‌ یابد.

بیشتر بخوانید: تفاوت کنتاکتور خازنی با معمولی

استفاده از بانک خازن مزایای قابل توجهی دارد:

• کاهش ۲۰ تا ۴۰ درصدی هزینه برق با اصلاح ضریب توان
• کاهش افت ولتاژ و بهبود عملکرد دستگاه‌ ها
• آزادسازی ظرفیت ترانسفورماتور و کابل‌ ها
• کاهش تلفات انرژی و افزایش عمر تجهیزات

بانک خازن به دو نوع تقسیم می‌ شود:

1. بانک خازن ثابت که تمام خازن‌ ها دائما به شبکه متصل هستند و برای بارهای پایدار مناسب است
2. بانک خازن اتوماتیک که خازن‌ ها به صورت پله‌ ای و بر اساس نیاز بار توسط رله کنترل‌ کننده وصل و قطع می‌ شوند. در بانک خازن اتوماتیک، هر پله خازنی توسط یک کنتاکتور خازنی کنترل می‌ شود و انتخاب صحیح این کنتاکتور تفاوت بین یک سیستم پایدار و یک سیستم پر از مشکل است.

کنتاکتور چیست؟

برای درک کنتاکتور خازنی، ابتدا باید با مفهوم پایه کنتاکتور آشنا شویم. کنتاکتور یک کلید الکترومکانیکی است که برای وصل و قطع مدارهای الکتریکی با جریان بالا طراحی شده است. تصور کنید می‌ خواهید یک موتور سه‌ فاز با جریان ۱۰۰ آمپر را روشن یا خاموش کنید؛ استفاده از کلید معمولی غیرممکن است چون کنتاکت‌ های آن در برابر این جریان می‌ سوزند. کنتاکتور این مشکل را با استفاده از کنتاکت‌ های مخصوص از جنس نقره یا آلیاژهای ویژه و مکانیزم خاموش‌ کننده قوس الکتریکی حل می‌ کند. قلب کنتاکتور، کویل آن است که با اعمال ولتاژ کنترل (معمولا ۲۲۰ یا ۳۸۰ ولت AC یا ۲۴ ولت DC) میدان مغناطیسی ایجاد می‌ کند و هسته آهنی را جذب می‌ نماید تا کنتاکت‌ های اصلی بسته شوند.

نحوه کار کنتاکتور بسیار ساده است: با اعمال ولتاژ به کویل، میدان مغناطیسی ایجاد شده باعث جذب هسته آهنی و بسته شدن کنتاکت‌ های اصلی می‌ شود و جریان از طریق آن‌ ها عبور می‌ کند. هنگامی که ولتاژ کویل قطع می‌ شود، فنر بازگشت کنتاکت‌ ها را باز کرده و جریان قطع می‌ گردد. علاوه بر کنتاکت‌ های اصلی که مدار قدرت را کنترل می‌ کنند، کنتاکتورها دارای کنتاکت‌ های کمکی نیز هستند که برای مدارهای کنترل و سیگنال‌ دهی به کار می‌ روند. یکی از مهم‌ ترین اجزای کنتاکتور، محفظه خاموش‌ کننده قوس الکتریکی است که با استفاده از صفحات فلزی، قوس ایجاد شده در هنگام قطع جریان را تقسیم و خنک می‌ کند تا از سوختن کنتاکت‌ ها جلوگیری نماید. این مکانیزم ساده اما کارآمد، امکان کنترل از راه دور و اتوماتیک مدارهای قدرت را فراهم می‌ کند.

بیشتر بخوانید: برندهای کنتاکتور خازنی

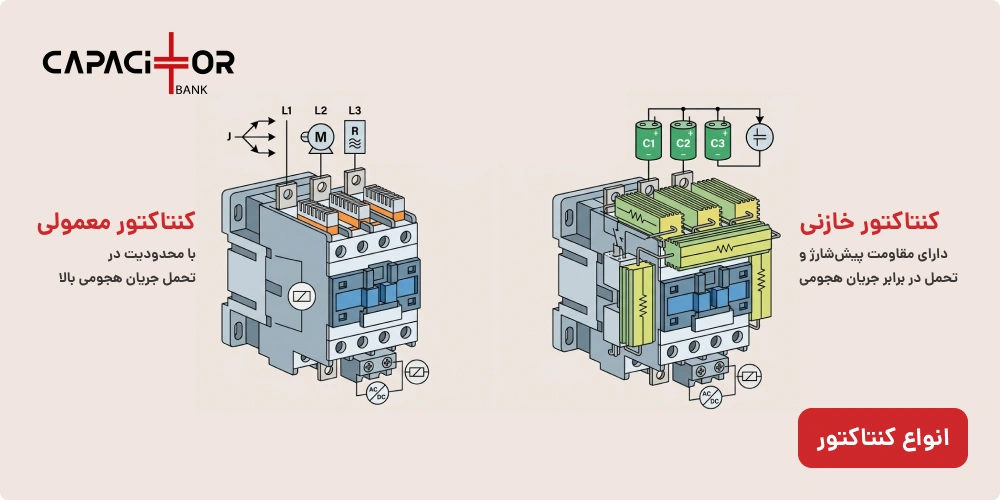

کنتاکتور خازنی چیست و چه تفاوتی با کنتاکتور معمولی دارد؟

حالا که با مفهوم کنتاکتور آشنا شدیم، می‌ توانیم بفهمیم کنتاکتور خازنی چه تفاوتی با کنتاکتور معمولی دارد. کنتاکتور خازنی نوع خاصی از کنتاکتور است که مخصوص وصل و قطع خازن‌ ها طراحی شده است. این کنتاکتور برای مقابله با جریان هجومی بسیار بالا در لحظه اتصال خازن به شبکه ساخته شده و ویژگی‌ های منحصر به فردی دارد که آن را از کنتاکتور معمولی متمایز می‌ کند. تفاوت اصلی این دو نوع کنتاکتور در ساختار داخلی، مکانیزم عملکرد و توانایی تحمل شرایط کاری سخت است.

ویژگی‌ های منحصر به فرد کنتاکتور خازنی

1. مقاومت‌ های پیش‌ شارژ: اولین و مهم‌ ترین ویژگی، وجود مقاومت‌ های پیش‌ شارژ است که قبل از اتصال کامل خازن، آن را به آرامی شارژ می‌ کنند و از ایجاد جریان هجومی شدید جلوگیری می‌ کنند.
2. کنتاکت‌ های مخصوص: کنتاکت‌ های کنتاکتور خازنی از آلیاژهای مقاوم‌ تر مانند نقره-تنگستن یا نقره-نیکل ساخته شده‌ اند که تحمل جریان‌ های پیک بالا را دارند و در برابر جوش خوردن و سوختن مقاومت بیشتری نشان می‌ دهند.
3. مکانیزم وصل مرحله‌ ای: کنتاکت‌ ها به صورت مرحله‌ ای بسته می‌ شوند، به این صورت که ابتدا کنتاکت‌ های کمکی که سری با مقاومت‌ های پیش‌ شارژ هستند بسته می‌ شوند و سپس کنتاکت‌ های اصلی. این تأخیر زمانی کوتاه (۵ تا ۲۰ میلی‌ثانیه) اما حیاتی، امکان شارژ تدریجی خازن را فراهم می‌ کند.
4. کلاس کاری AC6b: طبق استاندارد بین‌ المللی IEC 60947-4-1، کنتاکتورهای خازنی در کلاس کاری AC6b قرار می‌ گیرند که مخصوص بارهای خازنی است و الزامات خاصی برای تحمل جریان هجومی و شرایط کاری سخت خازن‌ ها دارد.

جریان هجومی: دشمن پنهان خازن‌ ها

برای اینکه بفهمیم چرا کنتاکتور خازنی ضروری است، باید اول با یک پدیده فیزیکی آشنا شویم که هر بار در لحظه وصل خازن به شبکه برق اتفاق می‌ افتد. این پدیده را جریان هجومی می‌ نامند و اگر درست کنترل نشود، می‌ تواند تجهیزات گران‌ قیمت شما را در مدت کوتاهی نابود کند.

خازن برخلاف مقاومت یا لامپ که به محض وصل به برق شروع به کار می‌ کنند، ابتدا باید شارژ شود. تصور کنید یک مخزن آب خالی دارید که می‌ خواهید آن را پر کنید. اگر شیر آب را یکباره کاملا باز کنید، فشار آب در لحظه اول خیلی زیاد است و ممکن است لوله‌ ها را بشکند.

وقتی خازن خاموش است، ولتاژ دو سرش صفر است. اما شبکه برق ۴۰۰ ولت دارد. در لحظه‌ ای که کلید را می‌ زنید، خازن می‌ خواهد این اختلاف ۴۰۰ ولتی را جبران کند. وقتی ولتاژ از صفر به ۴۰۰ در کسری از میلی‌ ثانیه می‌ رسد، جریان خیلی بالا می‌ رود.

آسیب‌ های ناشی از جریان هجومی

• سوختن یا جوش خوردن کنتاکتور: کنتاکت‌ های کنتاکتور معمولی تحمل این جریان را ندارند
• کاهش عمر خازن: شوک‌ های مکرر به دی‌ الکتریک خازن آسیب می‌ زند
• آسیب به فیوزها و تجهیزات حفاظتی: ممکن است فیوزها بدون دلیل بسوزند
• ایجاد نویز و اختلال در شبکه: تداخل الکترومغناطیسی (EMI) در تجهیزات حساس
• افت ولتاژ لحظه‌ ای: می‌ تواند باعث ریست شدن تجهیزات الکترونیکی شود
• تنش مکانیکی بر روی باسبارها: نیروی الکترومغناطیسی شدید

مکانیزم کنترل جریان هجومی

تفاوت اساسی بین کنتاکتور خازنی و معمولی در توانایی مقابله با جریان هجومی است. کنتاکتور معمولی (کلاس AC3) که برای موتورها طراحی شده، می‌ تواند جریان هجومی ۵ تا ۸ برابر جریان نامی را تحمل کند، در حالی که کنتاکتور خازنی باید جریان هجومی ۵۰ تا ۱۰۰ برابر (و گاهی تا ۲۰۰ برابر) جریان نامی را مدیریت کند. این تفاوت عظیم در جریان هجومی، دلیل اصلی نیاز به طراحی خاص کنتاکتور خازنی است.

بیشتر بخوانید: جدول انتخاب کنتاکتور خازنی

تاثیر کیفیت خازن بر طول عمر کنتاکتور

بسیاری از اپراتورها و تکنسین‌های برق، زمانی که با پدیده جوش خوردن کنتاکت‌های کنتاکتور خازنی مواجه می‌شوند، بلافاصله کیفیت کنتاکتور یا برند آن را زیر سؤال می‌برند. اما یک نکته حیاتی که در مهندسی فشار ضعیف کمتر به آن توجه می‌شود، تاثیر مستقیم سلامت و کیفیت خازن بر عملکرد کنتاکتور است.

واقعیت این است که کنتاکتور خازنی برای کار با خازن‌هایی طراحی شده است که طبق استانداردهای بین‌المللی (نظیر IEC 60831) تولید شده باشند. خازن‌های بی‌کیفیت یا مستهلک به دو دلیل زیر می‌توانند قاتل کنتاکتور شما باشند:

1. جریان هجومی پیش‌بینی نشده: خازن‌های مرغوب دارای ویژگی‌های خودترمیمی (Self-healing) و تلفات داخلی بسیار پایین هستند. وقتی خازن مستهلک می‌شود یا از مواد اولیه نامرغوب در ساخت آن استفاده شده باشد، امپدانس داخلی آن تغییر کرده و ممکن است در لحظه وصل، جریانی بسیار فراتر از محدوده تحمل کنتاکت‌های کمکی و مقاومت‌های پیش‌شارژ ایجاد کند. این یعنی مقاومت‌های دمپینگ کنتاکتور، توانایی جذب این حجم از انرژی را ندارند و در نتیجه کنتاکتور در همان ماه‌های اول می‌سوزد.
2. نشتی جریان و تخلیه ناقص: کنتاکتور خازنی نیاز دارد که خازن در فواصل قطع و وصل، به درستی تخلیه شود. خازن‌هایی که مقاومت تخلیه (Discharge Resistor) ضعیفی دارند یا دچار نشتی داخلی شده‌اند، باعث می‌شوند کنتاکتور در هر بار کلیدزنی با اختلاف پتانسیل غیرعادی روبرو شود که نتیجه آن قوس الکتریکی (آرک) شدید و خال زدن پلاتین‌هاست.

نکته کارشناسی: اگر از بهترین برندهای کنتاکتور خازنی (مانند اشنایدر یا زیمنس) استفاده می‌کنید اما باز هم با خرابی زودرس مواجه هستید، حتماً ظرفیت واقعی خازن‌ ها و جریان مصرفی آن‌ ها را با کلمپ‌ متر چک کنید. خازنی که جریان آن با ظرفیت نامی‌اش همخوانی ندارد، در حال تخریب تدریجی کنتاکتور شماست.

جدول راهنمای انتخاب کنتاکتور خازنی بر اساس kVAR

انتخاب کنتاکتور بر اساس آمپرِ نامی (AC-3) یکی از رایج‌ترین اشتباهات در بستن تابلو بانک خازن است. در بارهای خازنی، ملاک اصلی انتخاب، توان راکتیو (kVAR) در ولتاژ کاری شبکه است.

در جدول زیر، راهنمای انتخاب کنتاکتور مناسب برای ولتاژ استاندارد ۴۰۰ ولت (سه فاز) آورده شده است. توجه داشته باشید که این مقادیر بر اساس دمای محیطی حداکثر ۵۰ درجه سانتی‌گراد تنظیم شده‌اند:

چند قانون طلایی در انتخاب:

• ضریب اطمینان: همیشه سعی کنید کنتاکتور را یک پله بالاتر از توان نامی خازن انتخاب کنید (مثلاً برای خازن ۲۵ کیلووار، کنتاکتور ۳۰ یا ۴۰ کیلوواری بهترین گزینه برای تضمین طول عمر است).
• ولتاژ شبکه: اگر ولتاژ شبکه شما ۴۱۵ یا ۴۴۰ ولت است، باید توان خازن را در آن ولتاژ محاسبه کرده و سپس کنتاکتور را انتخاب کنید؛ چرا که با افزایش ولتاژ، توان خازن و به تبع آن جریان عبوری افزایش می‌یابد.
• دقت در کاتالوگ: برخی برندها توان را بر اساس ولتاژ ۲۳۰ ولت (تک فاز) هم می‌نویسند؛ حتماً ستون مربوط به ولتاژ ۴۰۰ ولت (سه فاز) را ملاک قرار دهید.

مقایسه اقتصادی: کنتاکتور معمولی در مقابل خازنی

استفاده از کنتاکتور معمولی شما را وارد یک چرخه هزینه مداوم می‌ کند:

• تعویض مکرر: عمر ۲۰ تا ۵۰ بار کلیدزنی یعنی در کاربرد معمولی (۵ بار در روز) باید هر چند روز یکبار تعویض شود.
• توقف تولید: با هر بار خرابی، خط تولید متوقف می‌ شود.
• کاهش عمر خازن: شوک‌ های مکرر عمر خازن را از ۱۰ سال به ۲-۳ سال کاهش می‌ دهد.
• خرابی‌ های زنجیره‌ ای: فیوزها، رله‌ ها و تجهیزات دیگر هم آسیب می‌ بینند.

مزیت اقتصادی کنتاکتور خازنی

کنتاکتور خازنی یک سرمایه‌ گذاری بلندمدت است:

• عمر بیش از ۱۰۰,۰۰۰ بار کلیدزنی: عملا تا پایان عمر تابلو نیازی به تعویض ندارد.
• حذف هزینه‌ های تعمیر بانک خازن: دیگر نیازی به تعویض مکرر و حضور مداوم تعمیرکار نیست.
• حفظ عمر خازن: خازن عمر کامل ۱۰ ساله خود را طی می‌ کند.
• پایداری تولید: بدون توقف ناگهانی و اختلال در فرآیند.

تفاوت قیمت اولیه کنتاکتور خازنی نسبت به کنتاکتور معمولی در عرض چند ماه از طریق صرفه‌ جویی در تعمیرات جبران می‌ شود. در یک دوره ۱۰ ساله، هزینه کل کنتاکتور معمولی می‌ تواند ۲۰ تا ۳۰ برابر کنتاکتور خازنی باشد.

نتیجه: کنتاکتور خازنی در ابتدا گران‌ تر است، اما در بلندمدت تنها انتخاب اقتصادی است.

جدول تفاوت کنتاکتور AC6b و AC3 در بانک خازن

چرا نباید از بلوک‌ های مقاومت جداگانه روی کنتاکتور معمولی استفاده کرد؟

برخی تابلوسازان برای کاهش هزینه‌ها، مقاومت‌های پیش‌شارژ را به صورت دستی و جداگانه بر روی کنتاکتورهای معمولی (تیپ AC-3) نصب می‌کنند؛ اما این روش از نظر مهندسی یک ریسک ایمنی بزرگ محسوب می‌شود. در یک کنتاکتور خازنی استاندارد، فاصله زمانی بین بسته شدن کنتاکت‌های کمکی و اصلی (حدود ۵ تا ۲۰ میلی‌ثانیه) به صورت مکانیکی و بسیار دقیق در کارخانه کالیبره شده است.

در مدل‌های دست‌ ساز، عدم هم‌ زمانی دقیق باعث می‌شود یا جریان هجومی به درستی مهار نشود و یا مقاومت‌ های ظریف، بیش از حد در مدار باقی بمانند که نتیجه آن داغ شدن شدید و احتمال بالای آتش‌سوزی در تابلو برق است. علاوه بر این، آلیاژ پلاتین کنتاکتورهای معمولی برای بارهای خازنی (کلاس AC-6b) طراحی نشده و به دلیل قوس‌های الکتریکی شدید در لحظه قطع، بسیار سریع دچار چسبندگی و خال‌زدن می‌شود.

جمع‌بندی و نتیجه‌گیری: انتخاب هوشمندانه برای پایداری شبکه

در طراحی و اجرای تابلوهای بانک خازن، کنتاکتور خازنی صرفاً یک قطعه جانبی نیست، بلکه خط مقدم حفاظت از خازن‌های قدرت و کل سیستم توزیع برق شماست. همان‌طور که بررسی کردیم، استفاده از کنتاکتورهای معمولی به جای کنتاکتور مخصوص خازن (تیپ AC-6b)، شاید در کوتاه‌مدت هزینه‌ها را کاهش دهد، اما با ایجاد جریان‌های هجومی ویرانگر، طول عمر خازن‌ها را به نصف کاهش داده و ریسک حوادثی همچون آتش‌سوزی یا خرابی ناگهانی تابلو را به شدت بالا می‌برد.

به عنوان یک قانون کلی در مهندسی برق صنعتی، همواره به یاد داشته باشید:

1. کیفیت خازن و کنتاکتور مکمل یکدیگرند؛ ضعف در هر کدام، دیگری را از پای در می‌آورد.
2. انتخاب رنج مناسب را همیشه با یک پله ضریب اطمینان و بر اساس توان (kVAR) انجام دهید.
3. از راه‌حل‌های غیراستاندارد (مانند کنتاکتورهای دست‌ساز) به دلیل عدم دقت مکانیکی در میلی‌ثانیه‌های حیاتی، پرهیز کنید.

سرمایه‌گذاری روی یک کنتاکتور خازنی باکیفیت و استاندارد، در واقع بیمه کردن تداوم تولید در واحد صنعتی و جلوگیری از جریمه‌های سنگین توان راکتیو است.
