تنظیم رگولاتور بانک خازنی

راهنمای کامل و تخصصی برای تنظیم رگولاتور خازنی

در شبکه های توزیع صنعتی، وجود بارهای القایی مانند الکتروموتورها، ترانسفورماتورها و تجهیزات جوشکاری باعث کاهش ضریب توان می شود. کاهش ضریب توان علاوه بر افزایش جریان شبکه، موجب افزایش تلفات، افت ولتاژ و در بسیاری از موارد جریمه از سوی شرکت برق خواهد شد. برای جبران این مسئله از بانک خازنی استفاده می شود و کنترل عملکرد این تجهیزات در تابلو بانک خازنی بر عهده رگولاتور بانک خازنی است.

رگولاتور خازنی با اندازه گیری پیوسته ولتاژ و جریان شبکه، مقدار ضریب توان را محاسبه کرده و بر اساس مقدار تنظیم شده، پله های خازنی را به مدار وارد یا از آن خارج می کند. در واقع رگولاتور بانک خازن به عنوان مغز کنترلی تابلو عمل می کند و تعیین می کند چه زمانی هر پله خازنی وارد مدار شود.

با این حال عملکرد صحیح این سیستم کاملا وابسته به تنظیم دقیق رگولاتور بانک خازنی است. اگر تنظیمات به درستی انجام نشود ممکن است بانک خازنی بیش از حد وارد مدار شود، ضریب توان ناپایدار گردد یا حتی باعث آسیب به تجهیزات داخل تابلو شود. به همین دلیل آشنایی با نحوه تنظیم رگولاتور خازنی برای مهندسان برق و تکنسین های تابلو برق اهمیت زیادی دارد.

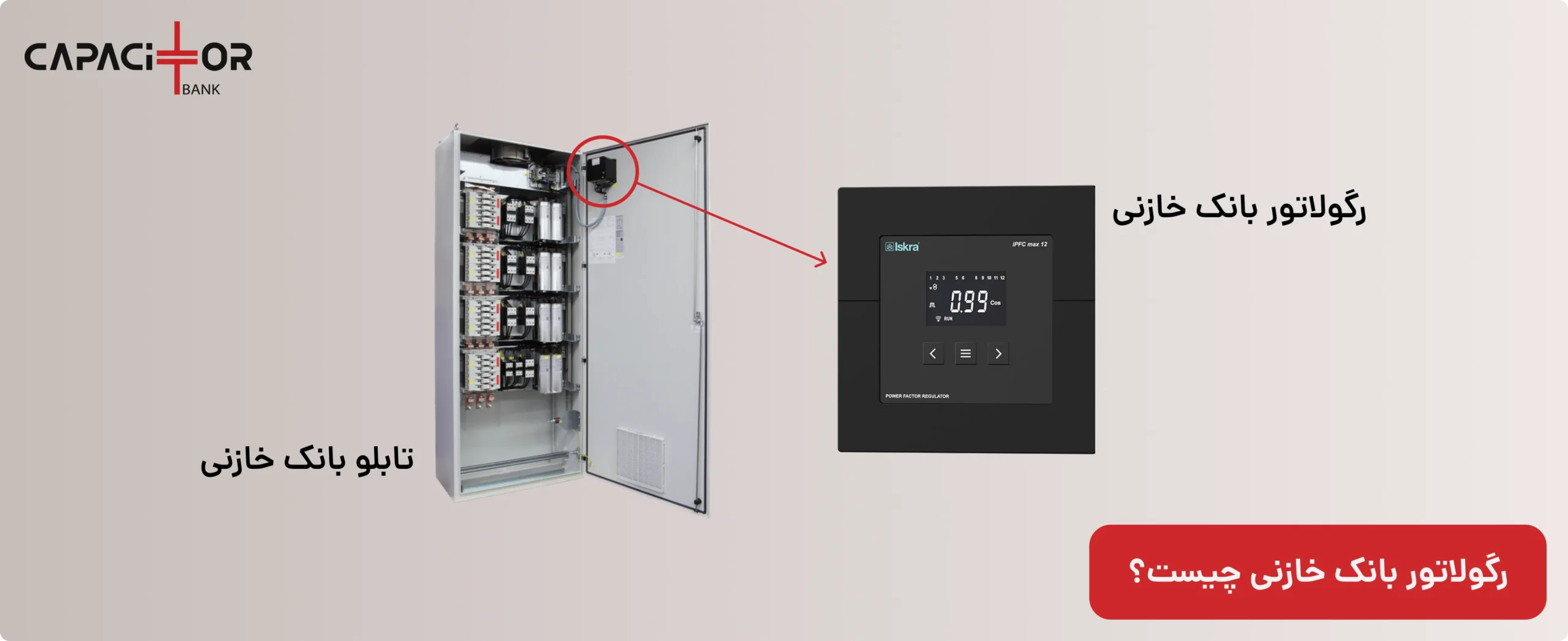

رگولاتور بانک خازنی چیست و چگونه کار می کند؟

رگولاتور بانک خازنی یک کنترلر الکترونیکی است که وظیفه آن کنترل ضریب توان در شبکه های صنعتی است. این تجهیز معمولا در داخل تابلو بانک خازنی نصب می شود و به کمک اطلاعاتی که از ولتاژ شبکه و ترانس جریان دریافت می کند، ضریب توان لحظه ای را محاسبه می کند.

در صورتی که ضریب توان شبکه از مقدار تنظیم شده کمتر شود، رگولاتور بانک خازن به صورت مرحله ای پله های بانک خازنی را وارد مدار می کند تا توان راکتیو مورد نیاز تامین شود. در مقابل اگر ضریب توان بیش از حد اصلاح شود و شبکه به حالت پیش فاز برسد، رگولاتور خازنی برخی از پله های خازنی را از مدار خارج می کند.

به این ترتیب رگولاتور بانک خازنی باعث می شود ضریب توان شبکه در محدوده مطلوب باقی بماند و عملکرد سیستم برق صنعتی پایدارتر شود.

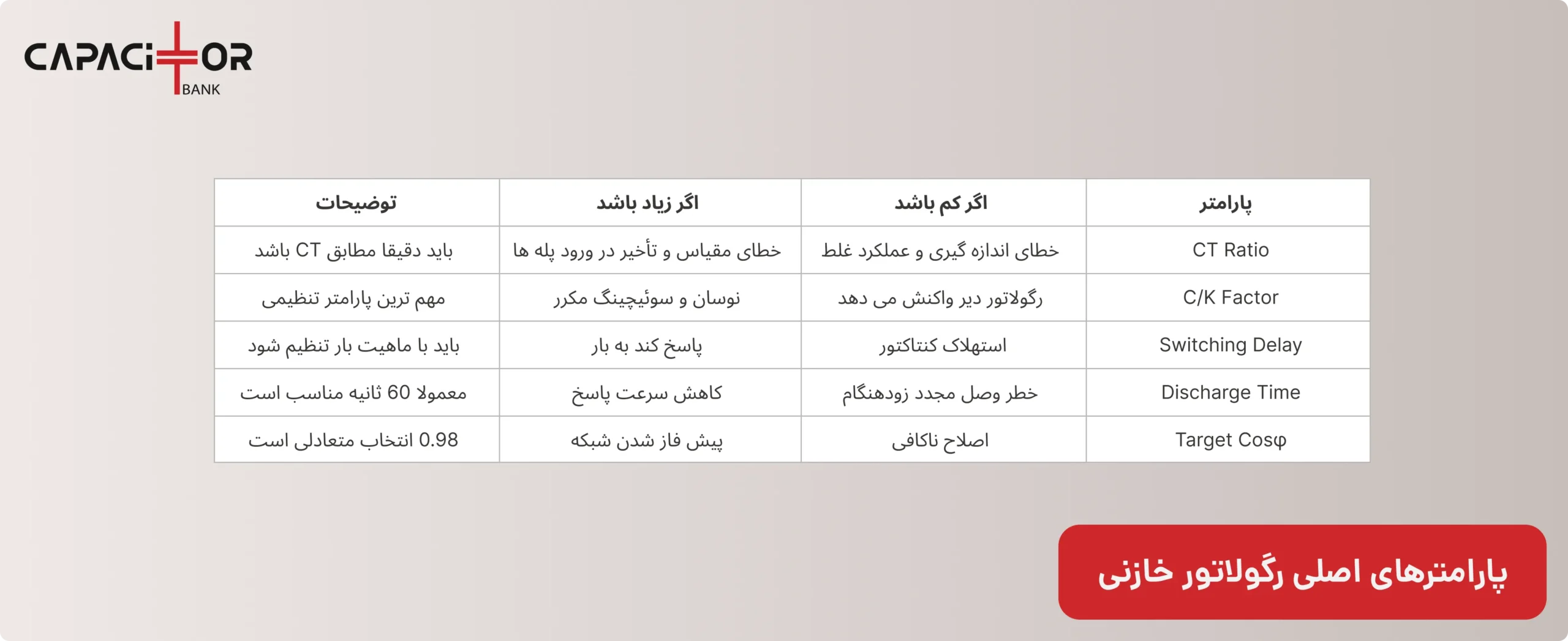

پارامترهای اصلی در تنظیم رگولاتور بانک خازن

هر رگولاتور بانک خازنی بسته به برند و مدل ممکن است تنظیمات متفاوتی داشته باشد، اما چند پارامتر اصلی تقریبا در همه رگولاتورها مشترک هستند و نقش مهمی در عملکرد صحیح تابلو بانک خازنی دارند.

ضریب توان هدف (Target Power Factor)

مهم ترین پارامتر در تنظیم رگولاتور بانک خازنی مقدار ضریب توان هدف است. این مقدار مشخص می کند که رگولاتور خازنی باید ضریب توان شبکه را در چه محدوده ای نگه دارد.

در اکثر تابلوهای بانک خازنی صنعتی مقدار مناسب ضریب توان بین 0.95 تا 0.99 در نظر گرفته می شود. در بسیاری از پروژه های صنعتی مقدار 0.98 انتخاب مناسبی است زیرا هم از جریمه توان راکتیو جلوگیری می کند و هم احتمال پیش فاز شدن شبکه را کاهش می دهد.

پارامتر C/K در رگولاتور

C/K مشخص می‌کند رگولاتور با چه حساسیتی نسبت به تغییرات توان راکتیو واکنش نشان دهد. این مقدار معمولاً بر اساس ظرفیت کوچک‌ترین پله خازنی و نسبت CT تعیین می‌شود. اگر C/K اشتباه تنظیم شود، ممکن است رگولاتور یا دیر پله‌ ها را وارد مدار کند یا بیش از حد سریع و ناپایدار عمل کند.

نسبت ترانس جریان (CT Ratio)

برای اینکه رگولاتور بانک خازن بتواند جریان شبکه را اندازه گیری کند از ترانس جریان استفاده می شود. بنابراین لازم است نسبت تبدیل CT در رگولاتور خازنی تعریف شود.

این نسبت معمولا به صورت جریان اولیه به ثانویه نوشته می شود، مانند 1000/5 یا 600/5. اگر نسبت CT در تنظیمات رگولاتور بانک خازنی اشتباه وارد شود، دستگاه مقدار جریان و ضریب توان را اشتباه محاسبه خواهد کرد و عملکرد بانک خازنی دچار مشکل می شود.

بیشتر بخوانید: انواع رگولاتور بانک خازنی

زمان تاخیر سوئیچینگ (Switching Delay)

این پارامتر مشخص می کند که رگولاتور بانک خازنی با چه فاصله زمانی پله های خازنی را قطع و وصل کند.

اگر زمان تاخیر بسیار کم باشد، کنتاکتورهای خازنی داخل تابلو بانک خازنی به طور مداوم قطع و وصل می شوند و این موضوع باعث استهلاک سریع کنتاکتورها و کاهش عمر تجهیزات خواهد شد. در اغلب تابلوهای بانک خازن زمان تاخیر بین 5 تا 20 ثانیه تنظیم می شود.

زمان تخلیه خازن (Discharge Time)

پس از اینکه یک پله از بانک خازنی از مدار خارج می شود، انرژی ذخیره شده در خازن باید تخلیه شود. اگر قبل از تخلیه کامل خازن، همان پله مجددا وارد مدار شود ممکن است جریان هجومی شدیدی ایجاد شود. به همین دلیل در تنظیم رگولاتور خازنی معمولا زمان تخلیه بین 40 تا 60 ثانیه در نظر گرفته می شود تا از آسیب به تجهیزات تابلو بانک خازنی جلوگیری شود.

برنامه پله های خازنی (Step Program)

در بسیاری از رگولاتورهای بانک خازنی امکان تعریف ظرفیت هر پله از بانک خازنی وجود دارد. برای مثال ممکن است یک تابلو بانک خازنی دارای پله های 5، 10، 10، 20 و 20 کیلووار باشد. رگولاتور بانک خازنی باید بداند هر خروجی چه مقدار توان راکتیو وارد مدار می کند تا بتواند بهترین ترکیب از پله های بانک خازن را برای اصلاح ضریب توان انتخاب کند. در برخی رگولاتورهای پیشرفته حتی امکان تشخیص خودکار ظرفیت پله های بانک خازنی نیز وجود دارد.

مراحل تنظیم رگولاتور خازنی

فرآیند تنظیم رگولاتور بانک خازنی معمولا پس از نصب کامل تابلو بانک خازنی و اتصال تجهیزات اندازه گیری انجام می شود. برای راه اندازی صحیح رگولاتور خازنی می توان مراحل زیر را به ترتیب انجام داد:

1. بررسی صحیح بودن سیم بندی تابلو بانک خازنی و اطمینان از اتصال درست ولتاژ و ترانس جریان به رگولاتور بانک خازنی
2. تعریف نسبت ترانس جریان یا CT در تنظیمات رگولاتور بانک خازن مطابق با مشخصات CT نصب شده در تابلو
3. تعیین ضریب توان هدف در رگولاتور خازنی که معمولا در محدوده 0.95 تا 0.99 تنظیم می شود
4. تعریف ظرفیت پله های بانک خازنی در رگولاتور بانک خازنی بر اساس توان هر پله در تابلو بانک خازن
5. تنظیم زمان تاخیر برای قطع و وصل پله های بانک خازنی جهت جلوگیری از سوئیچینگ مکرر کنتاکتورها
6. تعیین زمان تخلیه خازن برای جلوگیری از ایجاد جریان هجومی هنگام وصل مجدد پله های بانک خازنی
7. قرار دادن رگولاتور خازنی در حالت اتوماتیک و بررسی عملکرد پله های خازنی در شرایط واقعی بار

جدول مقادیر پیشنهادی برای تنظیم رگولاتور بانک خازنی

برای راه‌اندازی صحیح تابلو بانک خازنی، تنظیم پارامترهای اصلی رگولاتور باید بر اساس مشخصات شبکه، ظرفیت بانک خازنی، نسبت ترانس جریان و نوع بار مصرفی انجام شود. اگرچه مقدار دقیق هر پارامتر ممکن است بسته به برند رگولاتور و شرایط پروژه متفاوت باشد، اما جدول زیر می‌تواند به‌ عنوان یک راهنمای اولیه و کاربردی برای تنظیم رگولاتور بانک خازنی مورد استفاده قرار گیرد.

در زمان تنظیم رگولاتور خازنی، نباید فقط به مقادیر پیش‌فرض کارخانه اکتفا کرد. برای مثال، اگر نسبت CT به‌اشتباه وارد شود، رگولاتور جریان شبکه و مقدار توان راکتیو موردنیاز را به‌درستی تشخیص نمی‌دهد. همچنین اگر زمان تأخیر بسیار کم تنظیم شود، کنتاکتورهای خازنی به‌صورت مکرر قطع و وصل می‌شوند و این موضوع باعث کاهش عمر کنتاکتور، خازن و تجهیزات حفاظتی تابلو خواهد شد.

از طرف دیگر، تنظیم ضریب توان هدف روی مقدار بسیار بالا، مانند 1.00، در همه پروژه‌ها توصیه نمی‌شود؛ زیرا ممکن است در ساعات کم‌باری باعث پیش‌فاز شدن شبکه شود. به همین دلیل در بسیاری از تابلوهای بانک خازنی صنعتی، مقدار حدود 0.98 برای ضریب توان هدف انتخاب مناسبی است. این مقدار معمولاً تعادل خوبی میان جلوگیری از جریمه توان راکتیو، کاهش تلفات و جلوگیری از جبران بیش از حد ایجاد می‌کند.

پس از وارد کردن مقادیر اولیه، عملکرد رگولاتور باید در شرایط واقعی بار بررسی شود. در این مرحله لازم است ورود و خروج پله‌های خازنی، مقدار ضریب توان نمایش‌داده‌شده، عدم نوسان شدید پله‌ها و نبود آلارم روی رگولاتور کنترل شود. در صورتی که ضریب توان ناپایدار باشد یا پله‌ها بیش از حد قطع و وصل شوند، باید تنظیماتی مانند زمان تأخیر، C/K، ظرفیت پله‌ها و محل نصب CT مجدداً بررسی شوند.

تنظیم خودکار و تنظیم دستی رگولاتور خازنی

در بسیاری از رگولاتورهای جدید، گزینه Auto Setup یا Auto Learn برای شناسایی خودکار پله‌های خازنی وجود دارد. در این حالت رگولاتور با قطع و وصل آزمایشی پله‌ ها، ظرفیت هر خروجی و ترتیب عملکرد آن‌ها را تشخیص می‌دهد. با این حال در پروژه‌های صنعتی بهتر است پس از پایان تنظیم خودکار، مقادیر شناسایی‌شده با ظرفیت واقعی پله‌ های تابلو مقایسه شود؛ زیرا خرابی کنتاکتور، قطع بودن فیوز، اشتباه در سیم‌بندی یا معیوب بودن خازن می‌تواند باعث تشخیص اشتباه رگولاتور شود.

نکات مهم در تنظیم رگولاتور در تابلوهای صنعتی

• یکی از اشتباهات رایج در راه اندازی تابلو بانک خازنی، نصب نادرست ترانس جریان است. جهت CT باید به گونه ای باشد که جریان به سمت بار اندازه گیری شود. در غیر این صورت رگولاتور بانک خازنی ضریب توان را اشتباه تشخیص می دهد و عملکرد بانک خازنی مختل می شود.
• نکته مهم دیگر محل نصب CT در سیستم است. در اغلب پروژه ها توصیه می شود CT قبل از انشعاب بانک خازنی و در مسیر اصلی تغذیه تابلو نصب شود تا جریان کل مصرفی شبکه اندازه گیری شود.
• همچنین در شبکه هایی که دارای هارمونیک بالا هستند، استفاده از راکتور detuned یا فیلتر هارمونیک در تابلو بانک خازنی ضروری است. در غیر این صورت ممکن است خازن های بانک خازنی در معرض اضافه جریان قرار گرفته و دچار افزایش دما و کاهش عمر مفید شوند.

بیشتر بخوانید: بهترین برندهای رگولاتور بانک خازن

جمع بندی

تنظیم صحیح رگولاتور بانک خازنی نقش بسیار مهمی در عملکرد سیستم اصلاح ضریب قدرت دارد. پارامترهایی مانند ضریب توان هدف، نسبت ترانس جریان، زمان تاخیر سوئیچینگ و برنامه پله های بانک خازنی باید با دقت تنظیم شوند تا رگولاتور خازنی بتواند عملکرد بانک خازنی را به صورت پایدار کنترل کند.

با انجام تنظیمات اصولی در رگولاتور بانک خازن، علاوه بر بهبود ضریب توان و کاهش تلفات شبکه، عمر تجهیزات داخل تابلو بانک خازنی نیز افزایش پیدا می کند و سیستم برق صنعتی در شرایط بهینه تری کار خواهد کرد.
