کنتاکتور یک کلید الکترومکانیکی است که به جای دست انسان، با یک فرمان الکتریکی مدار قدرت را قطع و وصل می کند. سازوکار آن ساده است: با اعمال ولتاژ به بوبین (Coil)، میدان مغناطیسی ایجاد شده هسته متحرک را جذب می کند و کنتاکت های قدرت بسته می شوند. با قطع ولتاژ، فنر بازگشت کنتاکت ها را به حالت اولیه برمی گرداند.
ارزش واقعی کنتاکتور در قابلیت کنترل از راه دور آن است. برخلاف کلیدهای دستی، کنتاکتور را می توان از طریق شستی، رله، تایمر یا PLC کنترل کرد. به همین دلیل در راه اندازی موتورهای الکتریکی، کنترل هیترها، سیستم های روشنایی صنعتی،تابلو بانک خازنی و درواقع سیستم های اصلاح ضریب توان به طور گسترده مورد استفاده قرار می گیرد.
انواع مختلفی از کنتاکتورها برای کاربردهای متفاوت طراحی شده اند.
بیشتر بخوانید: کنتاکتور خازنی چیست؟
چرا نوع بار در انتخاب کنتاکتور اهمیت دارد؟
یکی از اشتباهات رایج در ساخت تابلو بانک خازنی و تابلوهای برق، انتخاب کنتاکتور تنها بر اساس جریان نامی و ولتاژ بوبین است. در حالی که عامل اصلی استهلاک کنتاکتور، جریان دائمی نیست؛ بلکه شرایط لحظه وصل شدن بار است.
برای درک بهتر موضوع، سه نوع بار متداول را مقایسه کنیم.
بار مقاومتی
مانند هیترهای صنعتی و المنت ها. در این حالت جریان وصل تقریبا برابر جریان کاری است و تنش خاصی به کنتاکتور وارد نمی شود.
بار موتوری
در موتورهای القایی، هنگام راه اندازی جریان اولیه معمولا ۵ تا ۷ برابر جریان نامی است. اگرچه این جریان زیاد است، اما به صورت نسبتا تدریجی شکل می گیرد و کنتاکتورهای استاندارد برای آن طراحی شده اند.
بار خازنی

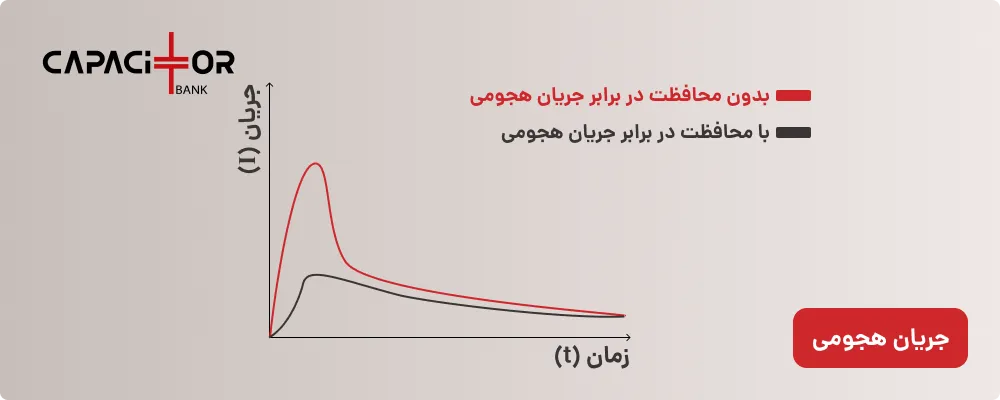

خازن رفتار کاملا متفاوتی دارد. یک خازن تخلیه شده در لحظه اتصال، از دید شبکه تقریبا مشابه اتصال کوتاه عمل می کند. به همین دلیل جریانی بسیار بزرگ و ناگهانی موسوم به جریان هجومی (Inrush Current) ایجاد می شود. این جریان می تواند بین ۱۰ تا ۱۰۰ برابر جریان نامی بانک خازنی باشد و دقیقا در همان لحظه ای اتفاق می افتد که کنتاکت های کنتاکتور در حال بسته شدن هستند.
به عنوان مثال، یک پله خازنی با جریان نامی ۲۰ آمپر ممکن است در لحظه وصل جریانی در حدود ۱۶۰۰ آمپر را تجربه کند. این جریان تنها چند میلی ثانیه دوام دارد، اما می تواند آسیب قابل توجهی به کنتاکت ها وارد کند.
یک نکته مهم: در بانک خازنی، جریان هجومی فقط از شبکه نمی آید
بسیاری از افراد تصور می کنند جریان هجومی بانک خازنی فقط در لحظه اتصال خازن به شبکه ایجاد می شود. در حالی که در بانک های خازنی چندپله ای، یک منبع دیگر نیز برای ایجاد جریان هجومی وجود دارد که گاهی حتی شدیدتر از خود شبکه است.
فرض کنید چند پله خازنی از قبل در مدار قرار دارند و یک پله جدید قرار است وصل شود. خازن های موجود در مدار دارای ولتاژ ذخیره شده هستند، در حالی که پله جدید ممکن است ولتاژ متفاوتی داشته باشد یا کاملا تخلیه شده باشد.
در لحظه وصل شدن پله جدید، علاوه بر جریان دریافتی از شبکه، یک جریان گذرای بسیار شدید بین خازن های قبلا وصل شده و خازن جدید برقرار می شود تا ولتاژ آن ها با یکدیگر برابر شود. این پدیده با عنوان جریان هجومی بین خازنی (Capacitor-to-Capacitor Inrush Current) شناخته می شود.
ویژگی مهم این جریان آن است که مقدار آن می تواند به مراتب بزرگ تر از جریان نامی بانک باشد و در مدت زمانی بسیار کوتاه ایجاد شود. بنابراین کنتاکتور تنها با جریان شبکه روبهرو نیست؛ بلکه باید توان تحمل جریان های گذرای ناشی از تبادل انرژی بین خود خازن ها را نیز داشته باشد.
دقیقا به همین دلیل است که استاندارد AC-6b برای سوئیچینگ خازن ها تعریف شده و کنتاکتورهای خازنی به مقاومت های پیش شارژ و کنتاکت های پیش وصل مجهز می شوند. این تجهیزات نه تنها جریان هجومی ناشی از شبکه، بلکه جریان های شدید بین پله های مختلف بانک خازنی را نیز کنترل می کنند.
به بیان ساده، هرچه تعداد پله های بانک خازنی بیشتر باشد و عملیات قطع و وصل مکررتر انجام شود، اهمیت استفاده از کنتاکتور خازنی تخصصی بیشتر خواهد شد.
بیشتر بخوانید: بهترین برندهای کنتاکتور خازنی
رده کاری کنتاکتورها (Utilization Category)
برای مشخص شدن توانایی کنتاکتورها در تحمل انواع بار، استاندارد IEC 60947-4 رده های کاری مختلفی تعریف کرده است:
- AC-1: بارهای مقاومتی
- AC-3: موتورهای القایی قفس سنجابی
- AC-6b: بانک های خازنی و بارهای خازنی
این رده ها نشان می دهند که کنتاکتور تحت چه شرایطی آزمایش شده و برای چه نوع باری مناسب است. به بیان ساده، یک کنتاکتور AC-3 برای موتور طراحی شده است و لزوما برای سوئیچینگ خازن مناسب نیست؛ حتی اگر جریان نامی آن به ظاهر کافی باشد.
کنتاکتور معمولی چگونه کار می کند؟
کنتاکتور معمولی یا Conventional Contactor برای بارهای رایج صنعتی طراحی شده است. در این نوع کنتاکتور، پس از تحریک بوبین، کنتاکت های اصلی مستقیما بسته می شوند و بار بلافاصله به شبکه متصل می گردد.
این روش برای موتورها و بارهای مقاومتی کاملا مناسب است. اما در بانک خازنی یک مشکل جدی ایجاد می کند: کنتاکت های اصلی دقیقا در لحظه ای بسته می شوند که بیشترین جریان هجومی وجود دارد. در نتیجه هر بار وصل شدن پله خازنی، شوک شدیدی به سطح کنتاکت ها وارد می شود و به مرور زمان باعث فرسایش آن ها خواهد شد.
کنتاکتور خازنی چیست؟
کنتاکتور خازنی (Capacitor Duty Contactor) نوعی کنتاکتور تخصصی است که برای سوئیچینگ بانک های خازنی طراحی شده است. تفاوت اصلی آن با کنتاکتور معمولی در نحوه مدیریت جریان هجومی لحظه وصل است. به جای اینکه خازن به طور مستقیم به شبکه متصل شود، فرآیند اتصال در دو مرحله انجام می شود.
واحد خازنی (Capacitor Unit) چیست؟

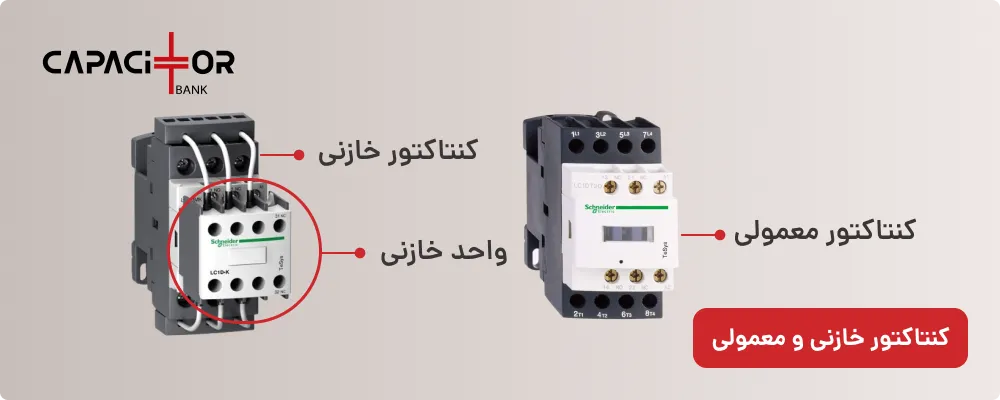

یکی از نکات جالبی که بسیاری از افراد هنگام مشاهده کنتاکتور خازنی با آن مواجه می شوند، وجود یک مجموعه اضافه روی قسمت جلویی کنتاکتور است. این مجموعه که معمولا با نام های Capacitor Unit یا Capacitor Duty Block شناخته می شود، مهم ترین بخش کنتاکتور خازنی محسوب می شود.
واحد خازنی معمولا از دو بخش تشکیل شده است:
- کنتاکت های پیش وصل (Early Make Contacts)
- مقاومت های پیش شارژ یا میرایی (Damping Resistors)
برخلاف تصور رایج، این قطعه صرفا یک کنتاکت کمکی معمولی نیست. کنتاکت کمکی در مدار فرمان استفاده می شود و وظیفه آن ارسال وضعیت یا ایجاد اینترلاک است. اما کنتاکت های موجود در واحد خازنی بخشی از مکانیزم قدرت هستند و مستقیما در کنترل جریان هجومی نقش دارند.
در بسیاری از برندها، این واحد به صورت یک ماژول مستقل طراحی شده و روی برخی فریم های استاندارد کنتاکتور نصب می شود. به همین دلیل ظاهر بسیاری از کنتاکتورهای خازنی بسیار شبیه کنتاکتورهای معمولی است و تفاوت اصلی آن ها در همین واحد خازنی قرار دارد.
مکانیزم عملکرد کنتاکتور خازنی
برای درک عملکرد کنتاکتور خازنی، تصور کنید می خواهید یک مخزن خالی را به یک خط لوله پرفشار متصل کنید. اگر شیر اصلی را یکباره باز کنید، ضربه شدیدی به سیستم وارد می شود. اما اگر ابتدا یک مسیر محدودکننده را باز کنید و سپس اتصال اصلی را برقرار نمایید، فشار به آرامی متعادل خواهد شد. کنتاکتور خازنی دقیقا همین کار را انجام می دهد.
مرحله اول: پیش شارژ
در لحظه صدور فرمان وصل، ابتدا کنتاکت های پیش وصل بسته می شوند. در این وضعیت جریان از طریق مقاومت های پیش شارژ عبور می کند و خازن به صورت کنترل شده شارژ می شود. در نتیجه بخش عمده جریان هجومی مهار می گردد. این محدودسازی نه تنها جریان هجومی ناشی از اتصال به شبکه را کاهش می دهد، بلکه جریان های گذرای شدید بین پله های مختلف بانک خازنی را نیز کنترل می کند.
مرحله دوم: اتصال اصلی
چند میلی ثانیه بعد، کنتاکت های اصلی بسته می شوند. در این لحظه ولتاژ خازن تا حد زیادی به ولتاژ شبکه نزدیک شده و اختلاف پتانسیل ناچیز است. بنابراین جریان هجومی بسیار کمتر از حالت عادی خواهد بود. پس از بسته شدن کنتاکت های اصلی، مقاومت های پیش شارژ عملا از مدار خارج می شوند و جریان اصلی از مسیر قدرت عبور می کند.
نتیجه این طراحی، کاهش شدید قوس الکتریکی، کاهش استهلاک پلاتین ها و افزایش عمر مفید تجهیزات است.

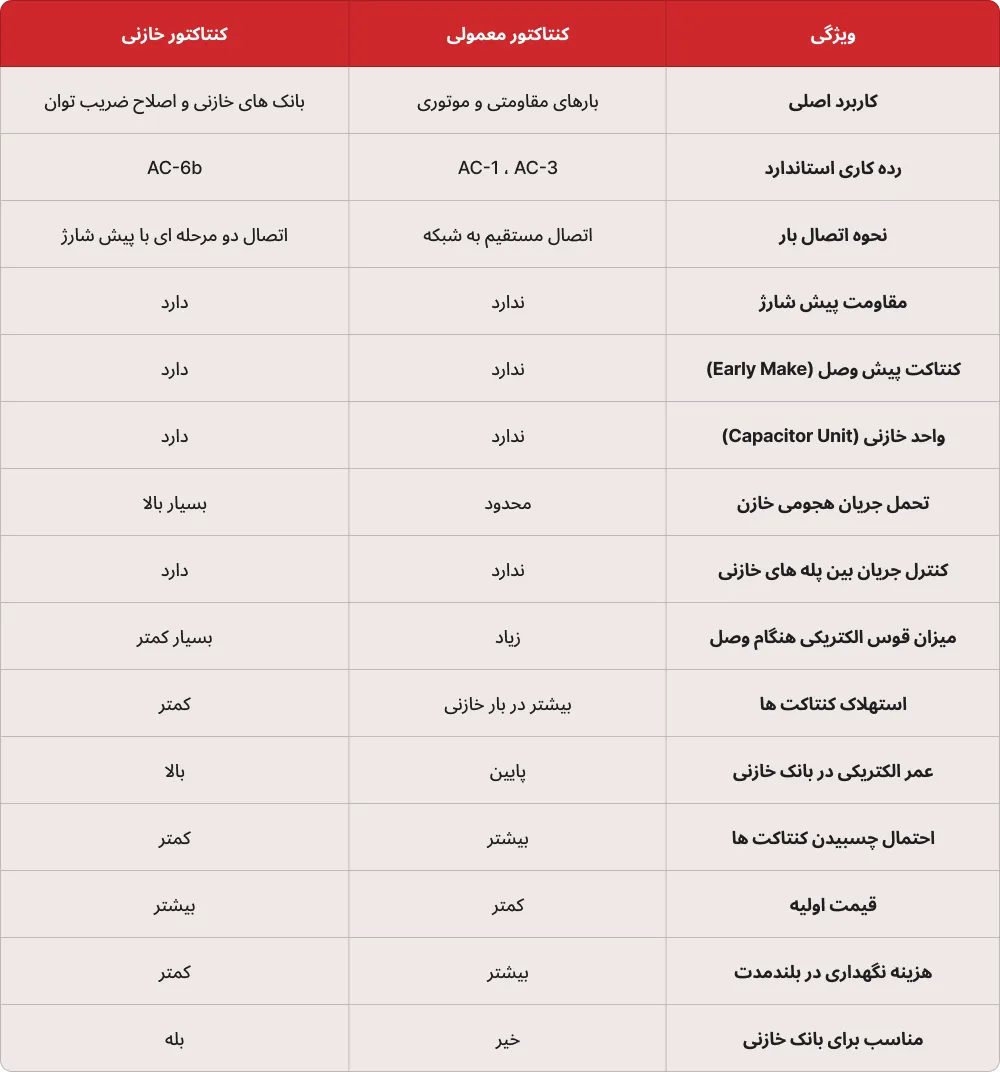

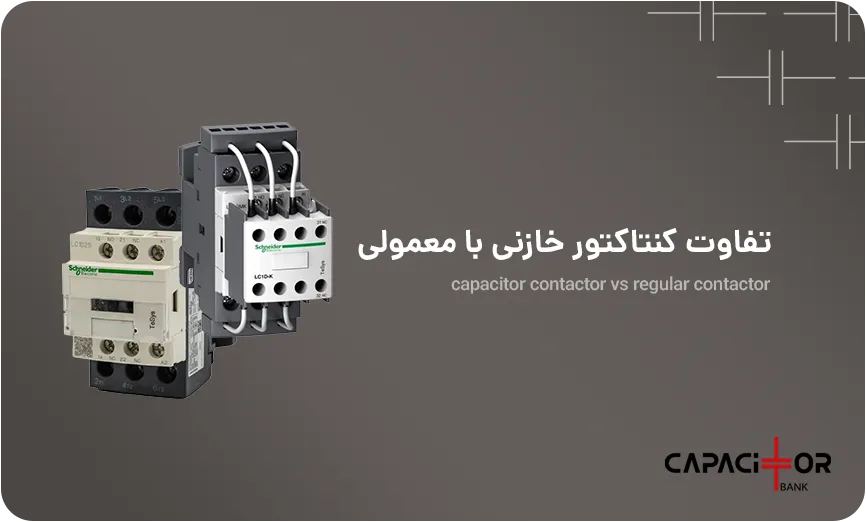

تفاوت های کنتاکتور خازنی و کنتاکتور معمولی
در نگاه اول ممکن است کنتاکتور معمولی به دلیل قیمت پایین تر گزینه اقتصادی تری به نظر برسد، اما در کاربردهای خازنی معمولا هزینه تعویض های مکرر، خرابی تجهیزات و توقف های ناخواسته بسیار بیشتر از اختلاف قیمت اولیه خواهد بود. به همین دلیل در بانک های خازنی اتوماتیک، انتخاب کنتاکتور خازنی از نظر فنی و اقتصادی راهکار صحیح تری محسوب می شود.
چرا در بانک خازنی نباید از کنتاکتور معمولی استفاده کرد؟
در بانک های خازنی اتوماتیک، رگولاتور ضریب توان ممکن است در طول شبانه روز ده ها یا حتی صدها بار پله های خازنی را قطع و وصل کند. اگر در چنین شرایطی از کنتاکتور معمولی استفاده شود، هر بار یک جریان هجومی کنترل نشده به کنتاکت ها وارد خواهد شد. این آسیب معمولا تدریجی و پنهان است و به مرور زمان خود را نشان می دهد.
روند خرابی معمولا به شکل زیر اتفاق می افتد:
۱. فرسایش و خال زدگی کنتاکت ها
قوس شدید الکتریکی باعث تخریب تدریجی سطح پلاتین ها می شود.
۲. افزایش مقاومت تماسی
سطح ناهموار کنتاکت ها موجب افزایش مقاومت اتصال و تولید حرارت می شود.
۳. داغ شدن تجهیزات
افزایش حرارت می تواند باعث تغییر رنگ ترمینال ها، ایجاد بوی سوختگی و کاهش قابلیت اطمینان سیستم شود.
۴. عملکرد ناخواسته تجهیزات حفاظتی
در برخی شرایط، جریان هجومی بالا می تواند باعث عملکرد فیوز یا تجهیزات حفاظتی پله خازنی شود.
۵. چسبندگی کنتاکت ها
در شرایط شدید، کنتاکت ها ممکن است به یکدیگر جوش بخورند و پله خازنی به طور دائم در مدار باقی بماند. این اتفاق می تواند موجب بیشاصلاح ضریب توان، افزایش ولتاژ شبکه و تشدید مشکلات هارمونیکی شود.
۶. افزایش هزینه های نگهداری
تعویض مکرر کنتاکتورها، خرابی خازن ها، توقف تولید و هزینه تعمیرات، معمولا بسیار بیشتر از اختلاف قیمت اولیه میان کنتاکتور معمولی و خازنی خواهد بود.
بیشتر بخوانید: جدول انتخاب کنتاکتور خازنی
جمع بندی
کنتاکتور معمولی برای بارهای مقاومتی و موتوری طراحی شده است و در این کاربردها عملکرد بسیار مناسبی دارد. اما بانک خازنی شرایط کاملا متفاوتی ایجاد می کند؛ زیرا جریان هجومی لحظه وصل و همچنین جریان های گذرای بین پله های مختلف بانک خازنی می توانند ده ها برابر جریان نامی باشند.
کنتاکتور خازنی با استفاده از کنتاکت های پیش وصل، مقاومت های پیش شارژ و واحد خازنی اختصاصی، فرآیند اتصال را به صورت دو مرحله ای انجام می دهد و از ورود ضربه جریان به کنتاکت های اصلی جلوگیری می کند.
در پروژه های صنعتی، انتخاب صحیح تجهیزات تنها بخشی از کار است و طراحی مناسب تابلو بانک خازنی نیز نقش مهمی در عملکرد بلندمدت سیستم ایفا می کند. هماهنگی میان خازن ها، رگولاتور، فیوزها، راکتورها و کنتاکتورهای خازنی تاثیر مستقیمی بر طول عمر تجهیزات و کیفیت اصلاح ضریب توان دارد. به همین دلیل در بانک های خازنی اتوماتیک، انتخاب کنتاکتور خازنی یک گزینه لوکس یا اختیاری نیست؛ بلکه یک الزام فنی و مهندسی برای افزایش طول عمر تجهیزات، کاهش هزینه های نگهداری و حفظ پایداری سیستم محسوب می شود.
در پایان، اگر قصد اجرای یک سیستم اصلاح ضریب توان جدید را دارید، هنگام خرید بانک خازنی اتوماتیک تنها به ظرفیت خازن ها توجه نکنید؛ نوع کنتاکتور، رده کاری AC-6b و توان تحمل جریان های هجومی نیز باید در مشخصات فنی تجهیزات بررسی شود تا از خرابی های زودهنگام جلوگیری گردد.
