جدول انتخاب کنتاکتور خازنی

در سیستم ‌های برق صنعتی، بانک‌ های خازنی نقش کلیدی در اصلاح ضریب توان و کاهش جریان ‌های راکتیو دارند. یکی از مهم ‌ترین و در عین حال نادیده‌ گرفته‌ شده ‌ترین اجزای این سیستم، کنتاکتور خازنی است. انتخاب نادرست کنتاکتور می ‌تواند منجر به خرابی زودهنگام تجهیزات، افزایش هزینه‌ های تعمیر و نگهداری، و حتی آسیب به کل سیستم برق شود. در پروژه‌ های طراحی بانک خازنی، انتخاب صحیح تجهیزات حفاظتی و کنترلی از اهمیت ویژه‌ ای برخوردار است.
در این مقاله، به ‌صورت کامل و کاربردی بررسی می‌ کنیم که چگونه با استفاده از جداول انتخاب کنتاکتور خازنی، بهترین مدل را برای سیستم خود انتخاب کنید. از فرمول محاسبه جریان نامی گرفته تا جداول مقایسه برندهای معتبر مانند اشنایدر، زیمنس و لواتو، همه چیز را در این راهنما خواهید یافت.

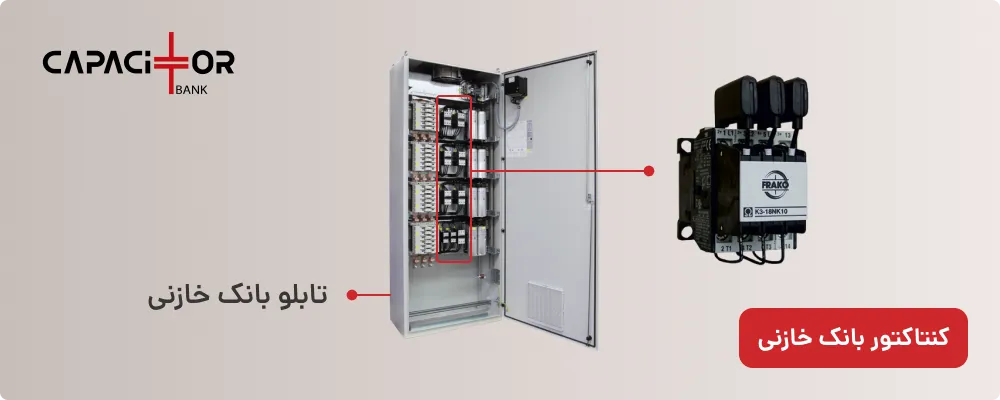

کنتاکتور خازنی چیست و با کنتاکتور معمولی چه تفاوتی دارد؟

کنتاکتور خازنی یک کلید الکترومغناطیسی تخصصی است که برای وصل و قطع بانک‌ های خازنی طراحی شده است. تفاوت اصلی آن با کنتاکتور معمولی در توانایی تحمل جریان ضربه ‌ای (Inrush Current) است. هنگامی که یک خازن به شبکه وصل می ‌شود، در لحظه اول جریانی بسیار بالا (گاهی تا ۱۰۰ برابر جریان نامی) از مدار عبور می ‌کند. کنتاکتور معمولی توانایی تحمل این جریان گذرا را ندارد و در کوتاه ‌مدت آسیب می ‌بیند.
کنتاکتورهای خازنی با ویژگی‌ های زیر برای این شرایط بهینه‌ سازی شده‌ اند:

• مقاومت ‌های پیش ‌بار (Pre-charge Resistors): در لحظه وصل، ابتدا مقاومت ‌های کوچکی در مدار قرار می ‌گیرند تا جریان ضربه ‌ای را محدود کنند، سپس کنتاکت اصلی بسته می ‌شود.
• تأخیر وصل داخلی: حدود ۱۰ تا ۱۵ میلی‌ ثانیه تأخیر برای کاهش اثر جریان گذرا.
• کنتاکت‌ های تقویت‌ شده: جنس و ضخامت کنتاکت ‌ها برای تحمل جریان‌ های بالا بهینه شده.
• ساختار ۳+۱ پل: سه پل اصلی برای فازها و یک پل کمکی (NO+NC) برای سیگنال ‌دهی.

بیشتر بخوانید: کنتاکتور خازنی چیست و چه کاربردی دارد؟

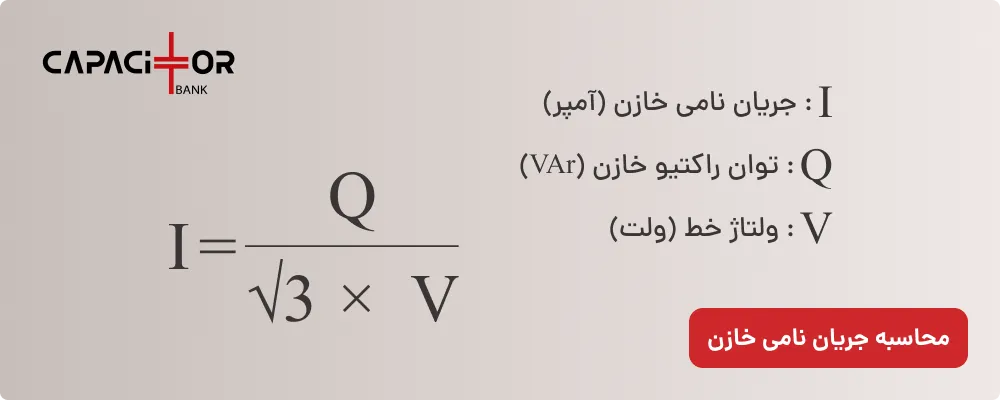

فرمول محاسبه جریان نامی خازن

پیش از مراجعه به هر جدول انتخابی، باید جریان نامی خازن را با دقت محاسبه کنید. این محاسبه پایه و اساس تمام تصمیم‌ گیری‌ های بعدی است. در شبکه‌ های سه ‌فاز که اکثر تأسیسات صنعتی ایران بر همین اساس کار می‌ کنند، جریان نامی خازن از تقسیم توان راکتیو بر حاصل ‌ضرب ریشه سه در ولتاژ خط به دست می ‌آید. نکته مهم این است که جریان محاسبه ‌شده، جریان نامی خازن در شرایط پایدار است و جریان کنتاکتور باید حداقل ۱.۵ برابر این مقدار باشد تا در برابر هارمونیک ‌ها، نوسانات ولتاژ و جریان ‌های گذرا مقاومت کافی داشته باشد. در محیط‌ هایی با آلودگی هارمونیکی بالا، این ضریب را تا ۲ برابر افزایش دهید.​

مثال عددی: برای خازن ۲۰ کیلووار در شبکه ۴۰۰ ولت:

I​≈28.9 A

جریان نامی کنتاکتور باید حداقل ۱.۵ برابر این مقدار باشد:

Icontactor≥1.5×28.9≈43.4 A

پس کنتاکتور ۵۰ آمپری انتخاب مناسبی است.

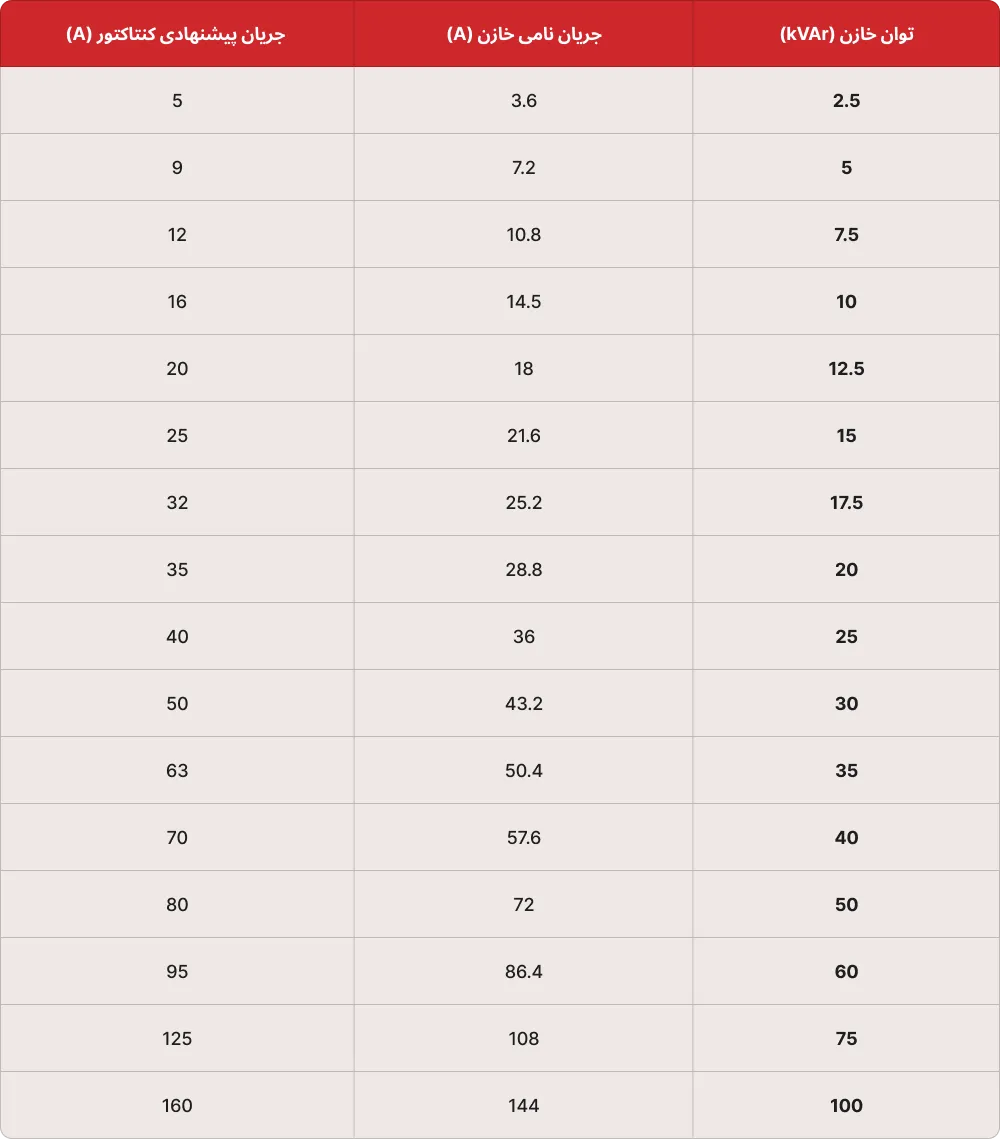

جدول انتخاب کنتاکتور خازنی (ولتاژ ۴۰۰ ولت)

این جدول جامع‌ ترین مرجع برای انتخاب سریع کنتاکتور خازنی در شبکه‌ های ۴۰۰ ولت سه‌ فاز است که رایج‌ ترین ولتاژ در تأسیسات صنعتی ایران محسوب می‌ شود. مقادیر جریان نامی خازن بر اساس فرمول استاندارد IEC 60831 محاسبه شده‌ اند و ستون «حداقل جریان کنتاکتور» با اعمال ضریب ۱.۵ به دست آمده است. توجه داشته باشید که مدل‌ های پیشنهادی KPC بر اساس نزدیک‌ ترین سایز استاندارد بالاتر از حداقل محاسبه‌ شده انتخاب شده‌ اند تا حاشیه ایمنی کافی تأمین شود.

راهنمای گام‌ به‌ گام انتخاب کنتاکتور خازنی

انتخاب کنتاکتور خازنی یک فرآیند سیستماتیک است که باید با دقت و به ترتیب انجام شود. بسیاری از خرابی‌ های زودهنگام در بانک‌ های خازنی ریشه در انتخاب نادرست کنتاکتور دارند؛ یا به دلیل محاسبه اشتباه جریان، یا به دلیل نادیده گرفتن شرایط محیطی و هارمونیکی سیستم اتفاق می افتند. پنج گام زیر یک چک‌ لیست عملی و قابل استفاده در پروژه برای مهندسان و تکنسین‌ های برق است که در هر پروژه اصلاح ضریب توان قابل اجراست.

گام ۱: توان هر استپ خازنی را از پلاک یا مدار طراحی استخراج کنید (واحد: kVAr).

گام ۲: جریان نامی را محاسبه کنید.

گام ۳: جریان محاسبه‌ شده را در ضریب ۱.۵ ضرب کنید. در محیط‌ های هارمونیکی این ضریب را به ۲ برسانید.

گام ۴: نزدیک‌ ترین سایز استاندارد بالاتر را از جدول انتخاب کنید. هرگز سایز پایین‌ تر نگیرید.

گام ۵: ولتاژ کویل را با خروجی رله تنظیم‌ کننده تطبیق دهید (معمولا ۲۳۰ ولت AC). این موضوع به‌ خصوص هنگام خرید بانک خازنی اتوماتیک اهمیت زیادی دارد، زیرا عدم تطابق تجهیزات می‌ تواند باعث عملکرد نامناسب سیستم شود.

بیشتر بخوانید: تفاوت کنتاکتور خازنی با معمولی

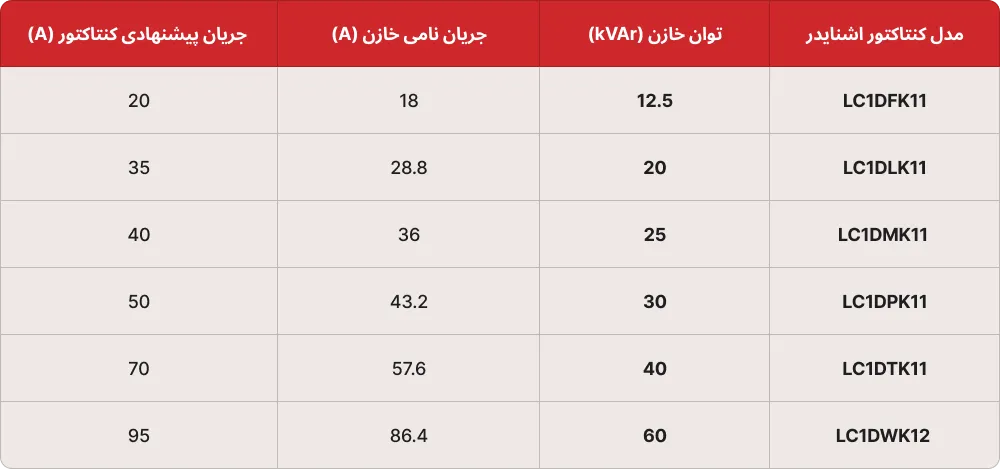

جدول انتخاب کنتاکتور اشنایدر (Schneider)

برند اشنایدر الکتریک با سری LC1D یکی از پرکاربردترین و قابل‌ اطمینان‌ ترین کنتاکتورهای خازنی را در بازار ایران عرضه می‌ کند. این سری به دلیل سهولت دسترسی به قطعات یدکی، شبکه گسترده نمایندگی و سازگاری با رله‌ های تنظیم‌ کننده ضریب توان مختلف، انتخاب اول بسیاری از مهندسان برق صنعتی است. کنتاکتورهای سری LC1D دارای گواهینامه‌ های CE و IEC هستند و در محدوده دمایی منفی ۵ تا مثبت ۶۰ درجه سانتیگراد کار می‌ کنند. ولتاژ کویل استاندارد در بازار ایران ۲۳۰ ولت AC است که با خروجی اکثر رله‌ های تنظیم‌ کننده ضریب توان سازگار است.

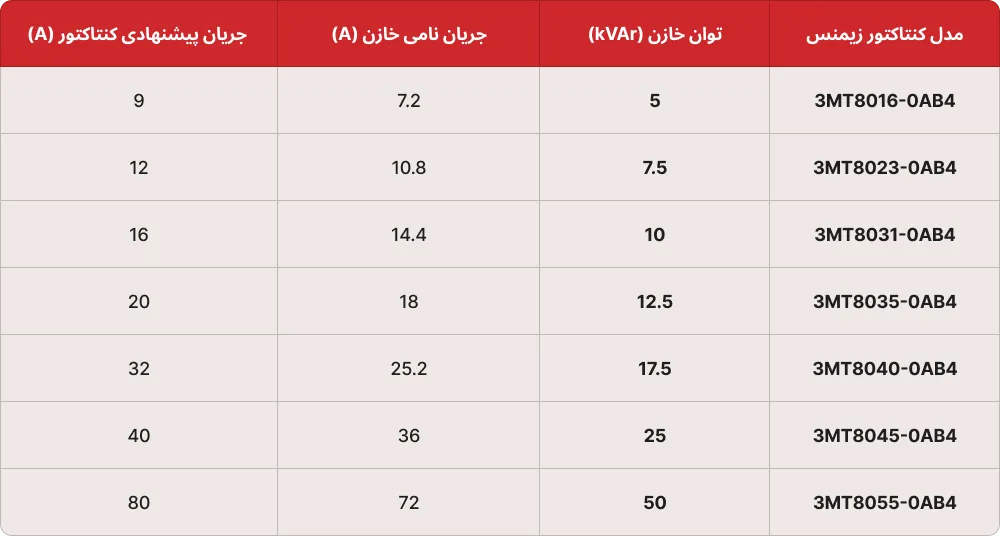

جدول انتخاب کنتاکتور زیمنس (Siemens)

برند زیمنس با سری 3RT کنتاکتورهایی ارائه می‌ دهد که برای محیط‌ های صنعتی سنگین، کارخانه‌ های با سیکل کاری بالا و شرایط محیطی دشوار بهینه‌ سازی شده‌ اند. این سری از نظر استحکام مکانیکی و مقاومت در برابر ارتعاش و ضربه در سطح بالاتری نسبت به رقبا قرار دارد و برای صنایع فولاد، پتروشیمی و معدن که نیاز به قطع و وصل مکرر دارند، گزینه ایده‌ آلی محسوب می‌ شود. سری 3RT از سیستم ماژولار زیمنس پشتیبانی می‌ کند و امکان افزودن کنتاکت‌ های کمکی، تایمر و بلوک‌ های الکترونیکی را به صورت مستقیم روی بدنه کنتاکتور فراهم می‌ آورد.

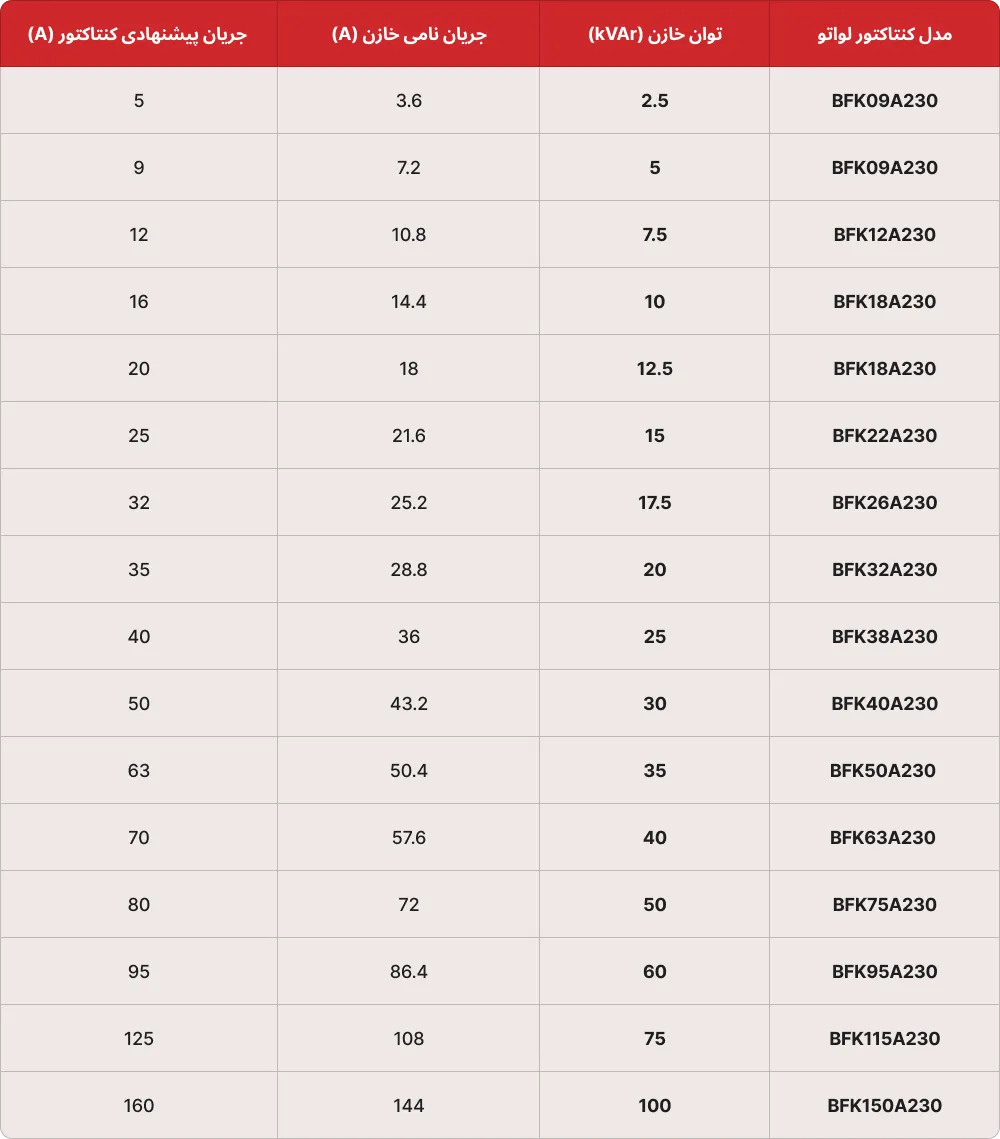

جدول انتخاب کنتاکتور لواتو (Lovato)

لواتو الکتریک ایتالیا با سری BF گزینه‌ ای با نسبت قیمت به کیفیت مناسب برای پروژه‌ های با بودجه محدود یا تأسیسات تجاری با سیکل کاری متوسط ارائه می‌ دهد. این سری با استانداردهای IEC 60947-4-1 مطابقت دارد و در بازار ایران از طریق نمایندگی‌ های معتبر قابل تهیه است. کنتاکتورهای لواتو به دلیل طراحی فشرده و وزن کم، در تابلوهای برق با فضای محدود مزیت نصب دارند. با این حال برای محیط‌ های با آلودگی هارمونیکی بالا یا سیکل کاری بیش از ۳۰ بار در ساعت، توصیه می‌ شود از برندهای با رده صنعتی بالاتر استفاده شود.

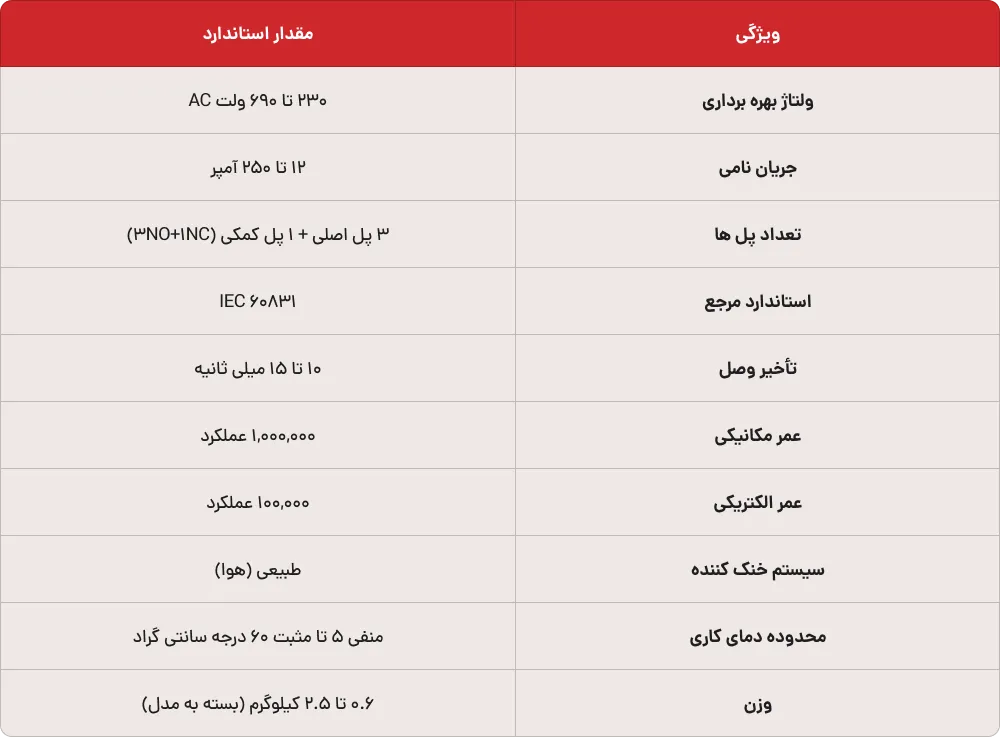

مشخصات فنی استاندارد کنتاکتور خازنی

آشنایی با مشخصات فنی استاندارد کنتاکتور خازنی برای مقایسه صحیح برندها و مدل‌ های مختلف ضروری است. این مشخصات بر اساس استاندارد IEC 60831 تعریف شده‌ اند و هر کنتاکتور خازنی معتبر باید این پارامترها را در برگه مشخصات فنی (Datasheet) خود ذکر کند. توجه ویژه به عمر الکتریکی اهمیت دارد؛ برخلاف عمر مکانیکی که در شرایط بدون بار آزمایش می‌ شود، عمر الکتریکی در شرایط واقعی قطع و وصل بار خازنی اندازه‌ گیری می‌ شود و معیار اصلی برای تخمین هزینه نگهداری در طول عمر پروژه است.

نکات فنی و عملیاتی مهم

رعایت نکات زیر در کنار انتخاب صحیح کنتاکتور، عملکرد پایدار و طول عمر بالای سیستم اصلاح ضریب توان را تضمین می‌ کند. بسیاری از این موارد برگرفته از تجربه عملی مهندسان در پروژه‌ های صنعتی و استانداردهای IEC هستند.

1- هرگز از کنتاکتور معمولی استفاده نکنید.

حتی اگر جریان نامی کنتاکتور معمولی با نیاز شما مطابقت داشته باشد، جریان ضربه‌ ای لحظه وصل خازن به سرعت کنتاکت‌ ها را می‌ سوزاند. کنتاکتور خازنی با مقاومت‌ های پیش‌ بار داخلی برای همین منظور طراحی شده است.

2- ولتاژ کویل را به صورت دقیق تطبیق دهید.

ولتاژ کویل باید دقیقا با خروجی رله تنظیم‌ کننده ضریب توان (Power Factor Controller) مطابقت داشته باشد. اختلاف ولتاژ حتی در حد ۱۰٪ می‌ تواند عمر کویل را به شدت کاهش دهد.

3- شرایط محیطی را در نظر بگیرید.

در محیط‌ هایی با دمای بالا، رطوبت زیاد یا وجود گرد و غبار صنعتی، کنتاکتوری با درجه حفاظت IP بالاتر و کلاس حرارتی مناسب انتخاب کنید. نادیده گرفتن این موضوع یکی از شایع‌ ترین دلایل خرابی زودهنگام در محیط‌ های صنعتی است.

4- در سیستم‌ های دارای راکتور سری، ضریب اطمینان را افزایش دهید.

بانک‌ های خازنی مجهز به راکتور سری (فیلتر هارمونیک) جریان مؤثر بالاتری تولید می‌ کنند. در این حالت ضریب اطمینان را از ۱.۵ به بازه ۱.۷ تا ۲ افزایش دهید.

5- سیکل کاری را جدی بگیرید.

اگر سیستم اصلاح ضریب توان بیش از ۳۰ بار در ساعت وصل و قطع می‌ شود (مثلا در کارخانه‌ هایی با بار متغیر سریع)، حتما از برندهای صنعتی با عمر الکتریکی بالا استفاده کنید. کنتاکتورهای ارزان‌ قیمت در این شرایط عمر بسیار کوتاهی دارند.

6- بازرسی دوره‌ ای را فراموش نکنید.

هر ۶ ماه یک‌ بار کنتاکت‌ های اصلی را از نظر فرسودگی، سیاه‌ شدگی یا ذوب‌ شدگی بررسی کنید. تعویض به‌ موقع کنتاکت‌ ها بسیار ارزان‌ تر از تعویض کل کنتاکتور یا آسیب به خازن است.

بیشتر بخوانید: برترین برندهای کنتاکتور خازنی

جمع‌ بندی

انتخاب صحیح کنتاکتور خازنی یکی از حیاتی‌ ترین تصمیمات در طراحی سیستم‌ های اصلاح ضریب توان است. با استفاده از فرمول محاسبه جریان نامی خازن، اعمال ضریب اطمینان حداقل ۱.۵ و مراجعه به جداول برندهای معتبر KPC، اشنایدر، زیمنس و لواتو می‌ توانید با اطمینان کامل بهترین گزینه را برای هر پروژه انتخاب کنید.

به یاد داشته باشید که سرمایه‌ گذاری در یک کنتاکتور با کیفیت و سایز مناسب، در مقایسه با هزینه تعمیر یا تعویض زودهنگام تجهیزات، همیشه به‌ صرفه‌ تر است. همچنین هنگام بررسی قیمت تابلو بانک خازنی باید کیفیت کنتاکتور و سایر تجهیزات به‌کاررفته را نیز در نظر بگیرید.
