فیلتر هارمونیک چیست و چه نقشی در بانک خازنی دارد؟

فیلتر هارمونیک تجهیزی حیاتی در سیستم‌های قدرت است که وظیفه آن جذب، مسدودسازی یا خنثی‌ کردن جریان‌ های مزاحم (هارمونیک‌ ها) و جلوگیری از ورود آن‌ ها به تجهیزات حساس، به‌ ویژه بانک‌ خازنی است. در یک بانک خازنی، فیلتر هارمونیک نقش یک «سپر دفاعی» را بازی می‌کند؛ به این معنا که اجازه نمی‌دهد فرکانس‌ های مخرب ناشی از تجهیزات غیرخطی (مانند درایوها و اینورترها) باعث داغ شدن بیش از حد خازن‌ها، ترکیدگی آن‌ها و یا ایجاد پدیده خطرناک رزونانس در شبکه برق شوند.

در دنیای صنعتی امروز، با گسترش روزافزون تجهیزات الکترونیک قدرت، کیفیت توان به یک چالش جدی تبدیل شده است. نصب بانک خازنی بدون در نظر گرفتن وضعیت هارمونیک‌های شبکه، مانند رانندگی با سرعت بالا در یک جاده مه‌آلود و پر از دست‌انداز است.

در این مقاله تخصصی، فراتر از تعاریف تکراری، به کالبدشکافی دقیق فیلترهای هارمونیک، مکانیزم عمل آن‌ها در کنار خازن‌ ها و راهکارهای مهندسی برای جلوگیری از فاجعه در تابلوهای برق خواهیم پرداخت.

هارمونیک‌ها از کجا می‌آیند و چرا برای شبکه مضر هستند؟

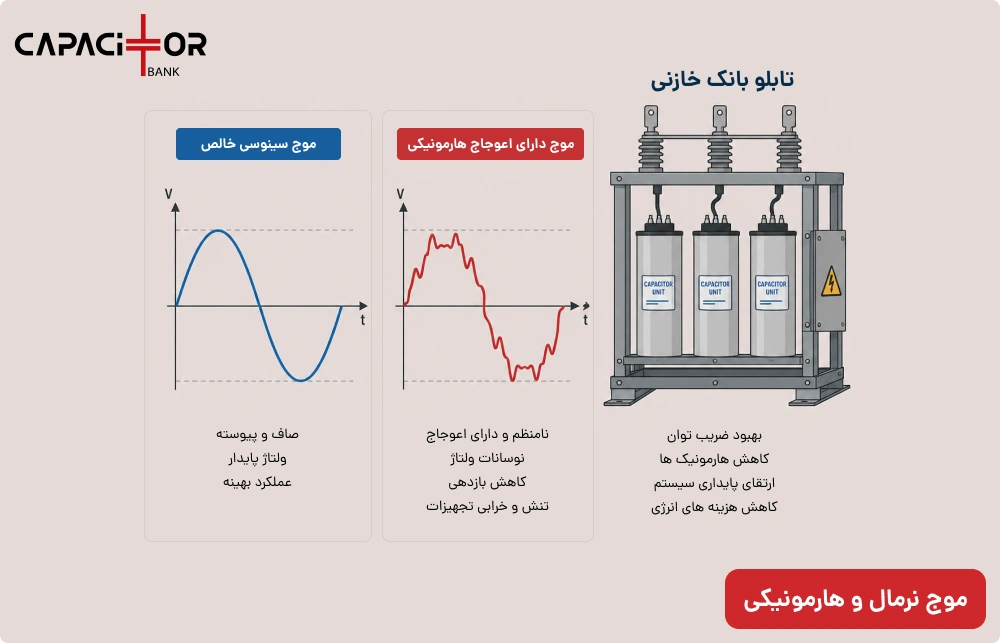

پیش از آنکه به سراغ راه‌حل برویم، باید ماهیت مشکل را بشناسیم. در یک شبکه برق ایده‌آل، ولتاژ و جریان به شکل موج‌های سینوسی خالص و با فرکانس اصلی (در ایران 50 هرتز) جریان دارند. اما تجهیزات مدرن این نظم را به هم می‌زنند.

بارهای غیرخطی مانند درایوهای فرکانس متغیر (VFD)، کوره‌ های القایی، دستگاه‌ های جوشکاری و حتی لامپ‌ های LED، جریان را به صورت پله‌ ای و غیرپیوسته می‌کشند. این امر باعث تولید موج‌هایی با فرکانس‌های مضرب فرکانس اصلی (مثلاً ۲۵۰ هرتز یا هارمونیک پنجم) می‌شود. ترکیب این موج‌ ها با موج اصلی، شکل موج شبکه را دچار اعوجاج هارمونیکی می‌کند.

تاثیر مخرب هارمونیک بر بانک‌های خازنی

خازن‌ها ذاتا تجهیزاتی هستند که مقاومت آن‌ها در برابر فرکانس‌ های بالا کاهش می‌یابد. این ویژگی فیزیکی باعث می‌شود که خازن مانند یک جاروبرقی عمل کرده و تمام جریان‌های هارمونیکی شبکه را به سمت خود بکشد.

جذب این جریان‌های مزاحم و فرکانس بالا، باعث ایجاد حرارت شدید در دی‌الکتریک خازن می‌شود. این حرارت در نهایت به باد کردن، نشتی روغن یا گاز و در موارد حاد، به انفجار خازن ختم می‌شود. در صورت مشاهده این علائم، اقدام سریع برای عیب یابی بانک خازن می‌تواند از آسیب‌های گسترده‌تر جلوگیری کند.

فیلتر هارمونیک چیست و چگونه عمل می‌کند؟

فیلتر هارمونیک سیستمی است که به صورت سری یا موازی در شبکه قرار می‌گیرد تا امپدانس (مقاومت ظاهری) مسیر را برای فرکانس‌های مزاحم تغییر دهد. هدف این است که هارمونیک‌ها به جای ورود به تجهیزات حساس، به سمت فیلتر هدایت شده و در آنجا مستهلک شوند.

در صنعت برق، ما با دو تکنولوژی کاملاً متفاوت برای فیلتراسیون هارمونیک روبه‌رو هستیم که انتخاب اشتباه بین آن‌ها می‌تواند هزینه‌های گزافی به همراه داشته باشد.

بیشتر بخوانید: هارمونیک در شبکه برق چیست و چگونه اصلاح می شود؟

۱. فیلتر هارمونیک غیرفعال (Passive Harmonic Filter)

فیلترهای پسیو از ترکیب کلاسیک سلف (راکتور) و خازن تشکیل شده‌اند. این فیلترها روی یک فرکانس خاص (مثلاً هارمونیک پنجم یا هفتم) تنظیم یا تیون (Tuned) می‌شوند.

نحوه عملکرد آن‌ها به این صورت است که در فرکانسِ هدف، مقاومت مسیرِ فیلتر به حداقل ممکن می‌رسد. در نتیجه، هارمونیک مزاحم به جای رفتن به سمت ترانسفورماتور یا سایر بارهای شبکه، وارد مسیر فیلتر شده و خنثی می‌شود. این روش برای شبکه‌هایی با بار ثابت و هارمونیک‌های مشخص، بسیار اقتصادی و کارآمد است.

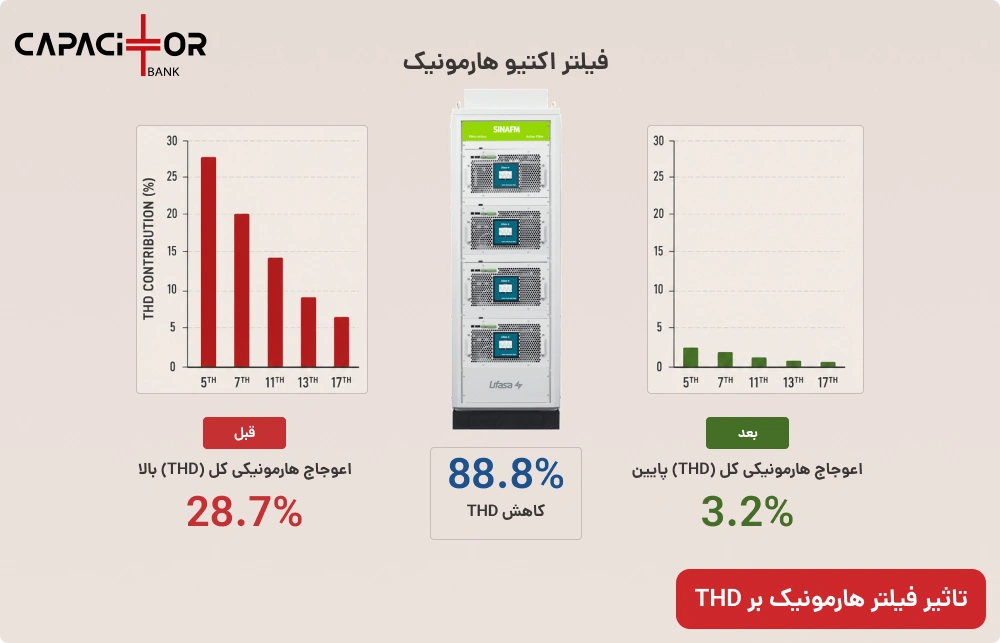

۲. فیلتر هارمونیک فعال (Active Harmonic Filter)

فیلتر اکتیو یک دستگاه الکترونیک قدرت پیشرفته است. این سیستم با استفاده از پردازنده‌های دیجیتال، شکل موج شبکه را در کسری از ثانیه آنالیز می‌کند.

سپس، با استفاده از سوئیچ‌های پرسرعت IGBT، یک جریان هارمونیکی دقیقاً هم‌اندازه اما با فاز مخالف (۱۸۰ درجه اختلاف فاز) تولید و به شبکه تزریق می‌کند. این دو موج یکدیگر را خنثی می‌کنند. فیلترهای اکتیو می‌توانند چندین هارمونیک مختلف را به صورت همزمان از بین ببرند و برای شبکه‌های متغیر صنعتی ایده‌آل هستند.

نقش حیاتی فیلتر هارمونیک در بانک خازنی

استفاده از بانک خازنی برای اصلاح ضریب توان (Cos Phi) و کاهش جریمه‌های توان راکتیو در قبض برق، یک استاندارد صنعتی است. اما نصب بانک خازنی در شبکه‌ای که آلوده به هارمونیک است، بدون استفاده از فیلتر (یا راکتور)، یک اشتباه مهندسی مهلک است. نقش فیلتر در اینجا شامل موارد زیر است:

جلوگیری از پدیده رزونانس (تشدید موازی)

بدترین اتفاقی که در یک شبکه برق می‌افتد، پدیده رزونانس یا تشدید است. این حالت زمانی رخ می‌دهد که راکتانس سلفی شبکه (ترانسفورماتورها و کابل‌ها) با راکتانس خازنیِ بانک خازن، در یک فرکانس هارمونیک خاص با هم برابر شوند (XL=XC​).

در این حالت، امپدانس شبکه به شدت بالا می‌رود و جریان‌ها و ولتاژهای هارمونیکی تا چندین برابر تقویت می‌شوند. فیلتر هارمونیک با تغییر نقطه رزونانس شبکه به یک فرکانس بی‌خطر، از این فاجعه که می‌تواند منجر به سوختن ترانسفورماتورها و برد درایوها شود، جلوگیری می‌کند.

محافظت از خازن‌ها و افزایش طول عمر تجهیزات

همان‌طور که پیش‌تر اشاره شد، خازن‌ ها در برابر هارمونیک‌ ها بی‌دفاع هستند. فیلتر هارمونیک (به ویژه نوع دی‌ تیون) با ایجاد یک سد مقاومتی در برابر فرکانس‌های بالا، مانع از ورود این جریان‌ها به خازن می‌شود.

این کار باعث می‌شود دمای کاری خازن در حد استاندارد باقی بماند، استهلاک دی‌الکتریک کاهش یابد و طول عمر مفید بانک خازنی که در شرایط عادی ممکن است کمتر از یک سال باشد، به چندین سال افزایش یابد.

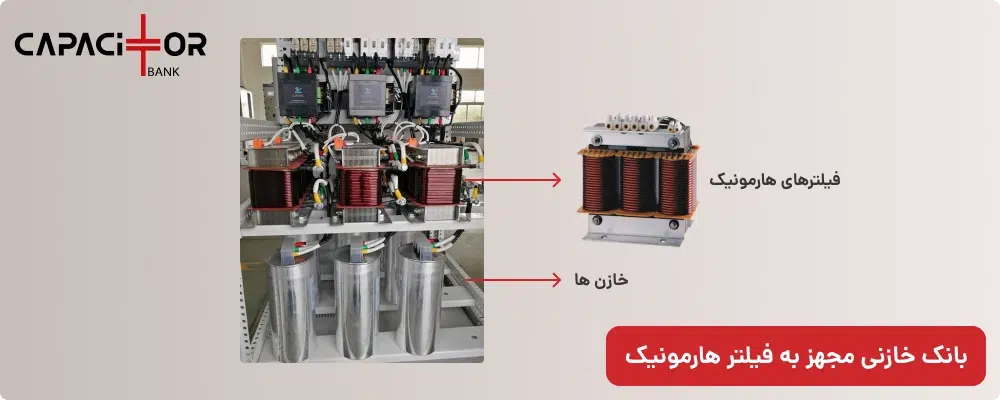

تفاوت راکتور دی‌تیون (Detuned) و فیلتر هارمونیک تیون‌ شده

یکی از اشتباهات رایج در بازار برق ایران، یکسان دانستن مفهوم «راکتور هارمونیک» با «فیلتر هارمونیک» است. اگرچه هر دو در بانک‌های خازنی استفاده می‌شوند، اما نیت طراحی آن‌ها کاملاً متفاوت است.

• راکتور دی‌تیون (Detuned Reactor): هدف اصلی آن محافظت از خود خازن و جلوگیری از رزونانس است، نه پاکسازی شبکه. این راکتورها با خازن سری می‌شوند تا فرکانس رزونانس را به زیر پایین‌ترین هارمونیک موجود (مثلاً ۱۹۰ هرتز در شبکه ۵۰ هرتز) منتقل کنند. آن‌ها هارمونیک را حذف نمی‌کنند، بلکه فقط شبکه را ایمن می‌سازند.
• فیلتر هارمونیک (Tuned Filter): هدف اصلی آن جذب و حذف کامل یک یا چند هارمونیک خاص از شبکه برق است. این فیلترها دقیقاً روی فرکانس مزاحم (مثلاً ۲۵۰ هرتز برای هارمونیک پنجم) تنظیم می‌شوند تا مانند یک تله عمل کرده و هارمونیک را از بین ببرند.

چگونه راهکار هارمونیکی مناسب را انتخاب کنیم؟

انتخاب تجهیزات برای کنترل هارمونیک، نیازمند داده‌های دقیق و تحلیل مهندسی است. نمی‌توان با حدس و گمان برای یک کارخانه فیلتر هارمونیک تجویز کرد. برای این کار باید مراحل زیر را طی کنید:

۱. اندازه‌گیری THD و تحلیل کیفیت توان

اولین قدم، استفاده از دستگاه‌های تحلیلگر کیفیت توان (Power Analyzer) در ورودی شبکه و نزدیک بارهای غیرخطی است. شما باید بدانید که میزان اعوجاج هارمونیک کل (THD) جریان و ولتاژ چقدر است.

همچنین باید مشخص شود که کدام مراتب هارمونیکی (سوم، پنجم، هفتم، یا یازدهم) در شبکه غالب هستند. بدون این داده‌ها، طراحی فیلتر پسیو یا انتخاب ظرفیت فیلتر اکتیو غیرممکن است.

۲. بررسی تغییرات بار شبکه

اگر بار مصرفی کارخانه شما (مثل کوره‌ها یا جرثقیل‌ها) به سرعت تغییر می‌کند، فیلترهای پسیو به دلیل کندی و ثابت بودن ظرفیت، کارایی مناسبی نخواهند داشت. در این شرایط، استفاده از فیلترهای اکتیو الزامی است.

در جدول زیر، مقایسه‌ ای سریع برای انتخاب بهتر آورده شده است:

نتیجه‌گیری

فیلتر هارمونیک نه یک کالای لوکس صنعتی، بلکه یک ضرورت انکارناپذیر در شبکه‌های برق مدرن است. بانک خازنی بدون در نظر گرفتن تمهیدات فیلتراسیون در شبکه‌های آلوده، نه تنها کمکی به کاهش هزینه‌ها نمی‌کند، بلکه به یک بمب ساعتی در تابلوی برق تبدیل می‌شود که نتیجه آن پدیده رزونانس و تخریب تجهیزات خواهد بود.

چه از راکتورهای دی‌تیون برای محافظت ساده از خازن‌ها استفاده کنید و چه به سراغ فیلترهای هوشمند و گران‌قیمت اکتیو بروید، مهم‌ترین اصل، “تشخیص درست بیماریِ شبکه” از طریق اندازه‌گیری دقیق هارمونیک‌هاست. سرمایه‌گذاری برای تحلیل شبکه و انتخاب فیلتر هارمونیک مناسب، بازگشت سرمایه (ROI) خود را با جلوگیری از توقف خطوط تولید و عدم نیاز به تعویض زودهنگام خازن‌ها، در کمتر از یک سال نشان خواهد داد.
