رزونانس در شبکه برق چیست؟

گاهی یک تغییر که ظاهراً برای بهبود شبکه برق انجام شده است، می‌تواند نتیجه ای کاملاً برعکس داشته باشد. برای مثال، نصب بانک خازنی معمولاً با هدف اصلاح ضریب توان، کاهش توان راکتیو و آزادسازی ظرفیت شبکه انجام می‌شود. اما اگر شرایط شبکه و میزان هارمونیک ها پیش از طراحی بانک خازنی بررسی نشود، همین تجهیزات ممکن است باعث تشدید هارمونیک و ایجاد رزونانس در شبکه برق شوند.نتیجه می‌تواند افزایش غیرعادی جریان، داغ شدن خازن سه فاز، سوختن فیوز، قطع شدن تجهیزات حفاظتی، افزایش اعوجاج ولتاژ و حتی کاهش عمر تجهیزات باشد. اما رزونانس دقیقاً چیست، چرا در شبکه های دارای بانک خازنی اهمیت بیشتری پیدا می‌کند و چگونه می‌توان از آن جلوگیری کرد؟

رزونانس در شبکه برق چیست؟

رزونانس در برق زمانی اتفاق می‌افتد که ویژگی های القایی و خازنی شبکه در یک فرکانس مشخص با یکدیگر به شرایط خاصی برسند و باعث افزایش قابل توجه ولتاژ یا جریان شوند. به زبان ساده، تقریباً تمام شبکه های برق دارای اجزای القایی هستند؛ تجهیزاتی مانند:

• ترانسفورماتور ها
• کابل ها و خطوط برق
• راکتورها
• موتورها
• سلف ها

در مقابل، خازن سه فاز و بانک خازنی رفتار خازنی به شبکه اضافه می‌کنند. وقتی اندوکتانس و ظرفیت خازنی موجود در شبکه با یکدیگر تعامل پیدا می‌کنند، شبکه دارای یک یا چند فرکانس طبیعی رزونانس می‌شود. اگر یکی از هارمونیک های موجود در شبکه به این فرکانس نزدیک باشد، ممکن است همان هارمونیک به شدت تقویت شود. در چنین شرایطی، مقدار هارمونیک تولید شده لزوماً زیاد نیست؛ گاهی یک هارمونیک نسبتاً معمولی به دلیل قرار گرفتن در فرکانس رزونانس، به یک مشکل جدی در شبکه تبدیل می‌شود.

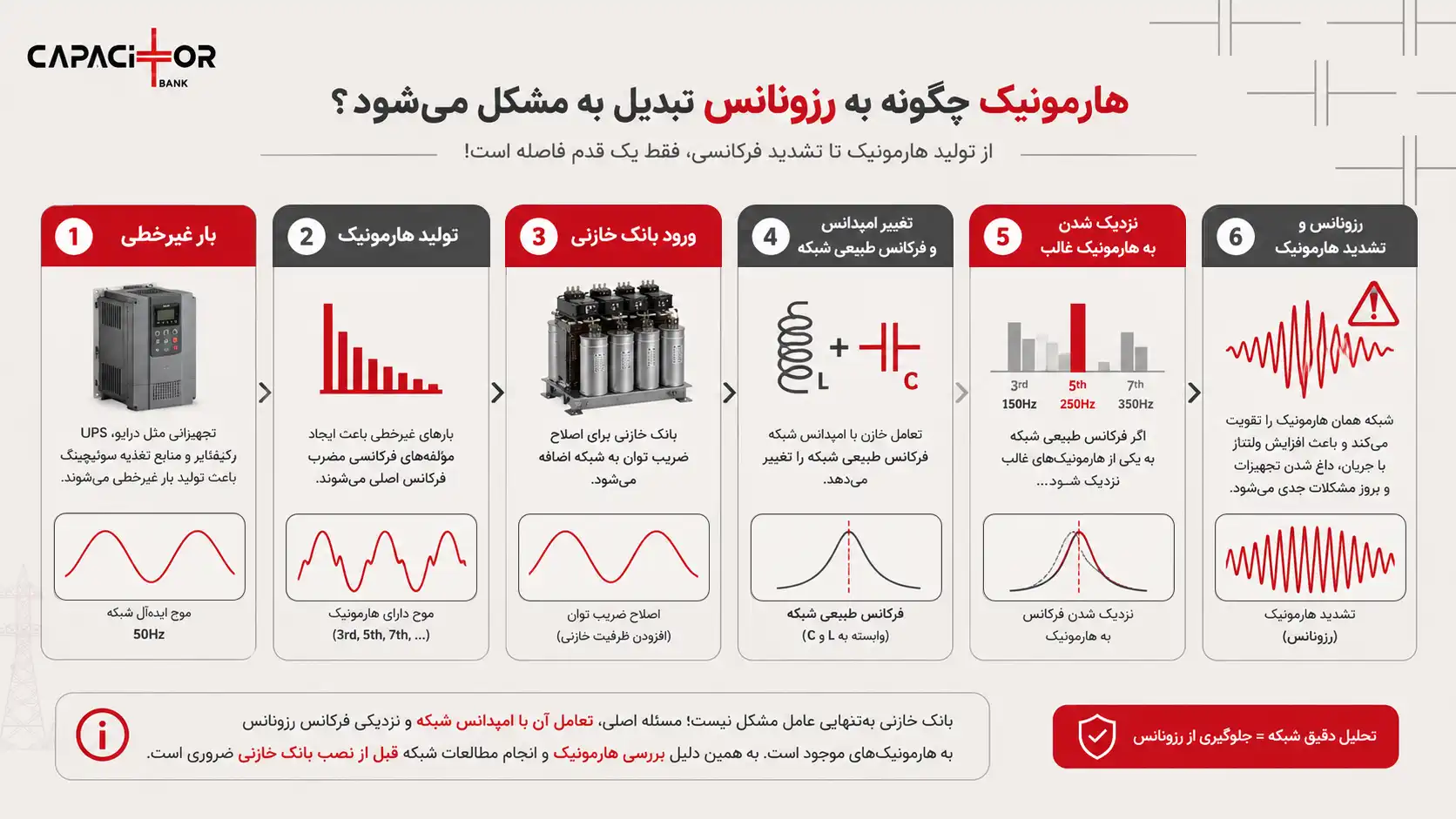

رابطه رزونانس با هارمونیک های شبکه برق

برای درک رزونانس باید ابتدا نقش هارمونیک ها را شناخت. در یک شبکه ایده آل، ولتاژ و جریان دارای شکل موج سینوسی با فرکانس اصلی ۵۰ یا ۶۰ هرتز هستند. اما وجود بارهای غیرخطی باعث ایجاد مؤلفه هایی با فرکانس های مضرب فرکانس اصلی می‌شود که به آن ها هارمونیک گفته می‌شود. برای مثال، در یک شبکه ۵۰ هرتز، هارمونیک های رایج شامل موارد زیر هستند:

• هارمونیک سوم: ۱۵۰ هرتز
• هارمونیک پنجم: ۲۵۰ هرتز
• هارمونیک هفتم: ۳۵۰ هرتز
• هارمونیک یازدهم: ۵۵۰ هرتز

درایوهای کنترل دور موتور، UPS، رکتیفایرها، منبع تغذیه سوئیچینگ، کوره‌های الکتریکی و بسیاری از تجهیزات الکترونیک قدرت می‌توانند منبع تولید هارمونیک باشند. مشکل زمانی جدی می‌شود که فرکانس طبیعی شبکه به یکی از این هارمونیک ها نزدیک شود. در این حالت، شبکه می‌تواند مانند سیستمی عمل کند که به یک فرکانس خاص حساس شده است و همان مؤلفه هارمونیکی را تقویت می‌کند.

چرا بانک خازنی می‌تواند باعث ایجاد رزونانس شود؟

بانک خازنی به‌ تنهایی لزوماً عامل ایجاد مشکل نیست. مسئله اصلی، تعامل بانک خازنی با امپدانس شبکه است. خازن و اجزای القایی شبکه مانند ترانسفورماتور و کابل ها، یک سیستم LC تشکیل می‌دهند. این سیستم دارای فرکانس مشخصی است که در آن احتمال رزونانس وجود دارد. با تغییر ظرفیت بانک خازنی، شرایط شبکه نیز تغییر می‌کند. به همین دلیل ممکن است:

• در یک کارخانه، یک بانک خازنی بدون مشکل کار کند.
• اما افزایش ظرفیت همان بانک باعث تشدید یک هارمونیک شود.
• یا با ورود یک درایو جدید به خط تولید، شبکه‌ ای که قبلاً بدون مشکل کار می‌کرد وارد شرایط رزونانس شود.

این موضوع یکی از مهم‌ ترین نکات طراحی بانک خازنی است؛ ظرفیت مورد نیاز برای اصلاح ضریب توان به‌تنهایی معیار کافی برای انتخاب بانک خازنی نیست. باید بررسی شود که اضافه شدن ظرفیت خازنی، فرکانس رزونانس شبکه را به محدوده هارمونیک های غالب نزدیک نکند. مطالعات تخصصی نیز نشان می‌دهند که اضافه شدن خازن های اصلاح ضریب توان در شبکه های دارای بارهای مولد هارمونیک می‌تواند شرایط رزونانس بین راکتانس القایی منبع و راکتانس خازنی بانک ایجاد کند.

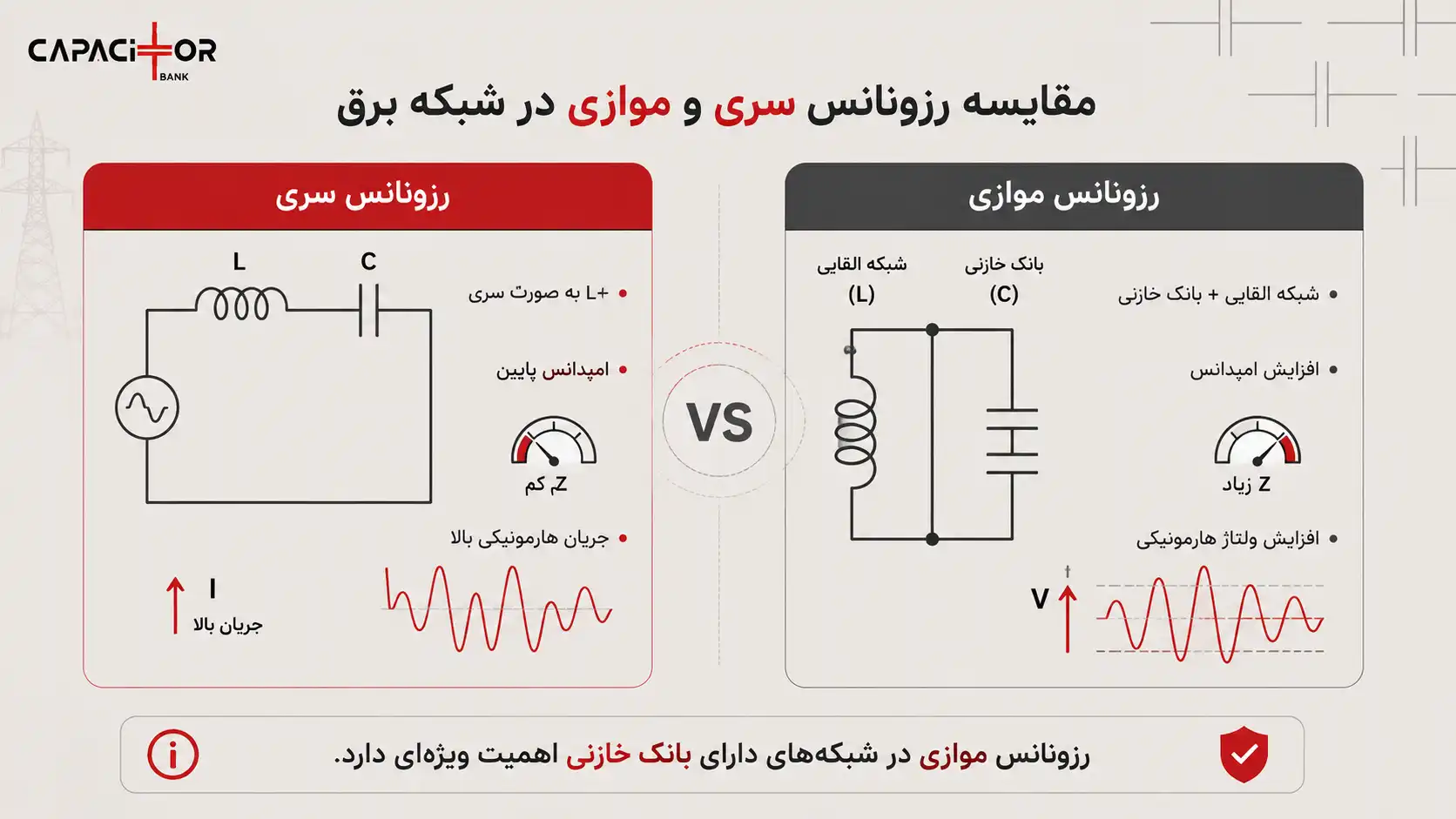

انواع رزونانس در شبکه برق

رزونانس در سیستم های قدرت می‌تواند به شکل های مختلفی ظاهر شود. دو نوع مهم آن در بررسی بانک های خازنی، رزونانس سری و رزونانس موازی هستند.

رزونانس سری چیست؟

رزونانس سری زمانی اتفاق می‌ افتد که یک اندوکتانس و یک ظرفیت خازنی در مسیر سری قرار گرفته باشند و راکتانس القایی و خازنی در یک فرکانس مشخص یکدیگر را خنثی کنند. در این شرایط، امپدانس مسیر می‌تواند بسیار کم شود. نتیجه آن، ایجاد یک مسیر بسیار جذاب برای عبور جریان هارمونیکی است. این پدیده در طراحی فیلتر های هارمونیکی به‌صورت کنترل‌ شده و هدفمند نیز استفاده می‌شود؛ اما اگر به‌ صورت ناخواسته در شبکه ایجاد شود، می‌تواند باعث افزایش جریان و وارد شدن تنش به تجهیزات شود.

رزونانس موازی چیست؟

رزونانس موازی در بسیاری از شبکه‌ های صنعتی دارای بانک خازنی اهمیت بیشتری دارد. در این حالت، اندوکتانس شبکه و ظرفیت خازنی بانک در شرایطی قرار می‌گیرند که امپدانس معادل شبکه در یک فرکانس مشخص افزایش پیدا می‌کند. اگر منبع تولید هارمونیک، جریان قابل‌ توجهی در همان فرکانس تزریق کند، ولتاژ هارمونیکی میتواند به‌طور قابل‌  توجهی افزایش پیدا کند. این وضعیت ممکن است باعث موارد زیر شود:

• افزایش اعوجاج ولتاژ
• افزایش جریان بانک خازنی
• سوختن فیوز خازن
• قطع شدن کلید حفاظتی
• افزایش دمای تجهیزات
• آسیب به دی‌ الکتریک خازن
• اختلال در عملکرد تجهیزات حساس

فرکانس رزونانس چگونه تعیین می‌شود؟

فرکانس رزونانس یک مقدار ثابت و مستقل از شرایط شبکه نیست و تحت تأثیر پارامتر های مختلف سیستم تغییر می‌کند. عواملی مانند قدرت اتصال کوتاه شبکه، ظرفیت و مشخصات ترانسفورماتور، امپدانس منبع، طول و مشخصات کابل‌ ها و ظرفیت بانک خازنی در تعیین این فرکانس نقش دارند. همچنین تعداد پله‌ های فعال بانک خازنی، وضعیت روشن یا خاموش بودن تجهیزات و وجود تجهیزاتی مانند فیلتر و راکتور نیز می‌توانند بر نقطه رزونانس شبکه تأثیر بگذارند.

به همین دلیل، یک نکته بسیار مهم در طراحی و انتخاب بانک خازنی این است که فرکانس رزونانس شبکه می‌تواند با تغییر پله‌ های بانک خازنی تغییر کند. برای مثال، در یک بانک خازنی چندپله‌ ای، با ورود یا خروج هر پله، ظرفیت خازنی کل سیستم تغییر می‌کند و در نتیجه نقطه رزونانس نیز جابه‌ جا می‌شود. ممکن است شبکه در زمان فعال بودن دو پله شرایط عادی داشته باشد، اما با ورود پله‌ های بیشتر، فرکانس رزونانس به محدوده یکی از هارمونیک‌ های مهم، مانند هارمونیک پنجم، نزدیک شود. با فعال شدن ظرفیت کامل بانک نیز ممکن است شرایط رزونانس دوباره تغییر کند.

بنابراین، بررسی رزونانس نباید تنها بر اساس ظرفیت نامی کل بانک خازنی انجام شود. در طراحی دقیق، باید وضعیت‌ های مختلف بهره‌ برداری، تغییر تعداد پله‌ های فعال و شرایط واقعی شبکه نیز مورد بررسی قرار گیرد تا احتمال ایجاد رزونانس و پیامد های ناشی از آن به حداقل برسد.

مهم‌ترین عوامل ایجاد رزونانس در شبکه برق

ایجاد رزونانس در شبکه برق معمولاً به یک عامل محدود نمی‌شود و نتیجه ترکیب شرایط مختلف در سیستم قدرت است. وجود هارمونیک‌ ها، تغییر مشخصات شبکه و اضافه شدن تجهیزات خازنی یا القایی می‌تواند شرایط فرکانسی سیستم را تغییر دهد. در بسیاری از شبکه‌ های صنعتی، تغییراتی که در ابتدا کوچک به نظر می‌رسند، ممکن است باعث نزدیک شدن فرکانس طبیعی شبکه به یکی از هارمونیک‌ های موجود شوند. به همین دلیل، شناسایی عوامل مؤثر بر ایجاد رزونانس پیش از طراحی یا توسعه بانک خازنی اهمیت زیادی دارد. در ادامه، مهم‌ ترین عواملی که می‌توانند زمینه ایجاد یا تشدید رزونانس در شبکه برق را فراهم کنند، بررسی می‌کنیم.

وجود بارهای غیرخطی

بارهای غیرخطی منبع اصلی ایجاد هارمونیک هستند. مهم‌ ترین نمونه‌ ها عبارت‌اند از:

• اینورترها
• درایو های کنترل دور موتور
• UPS
• رکتیفایرها
• منابع تغذیه سوئیچینگ
• تجهیزات جوشکاری
• کوره‌ های قوس الکتریکی
• تجهیزات الکترونیک قدرت

هرچه سهم این تجهیزات در شبکه بیشتر باشد، بررسی کیفیت توان و احتمال رزونانس اهمیت بیشتری پیدا می‌کند.

نصب بانک خازنی بدون مطالعه هارمونیک

این یکی از رایج‌ ترین دلایل بروز مشکل است. در برخی پروژه‌ ها ابتدا میزان توان راکتیو محاسبه می‌شود و سپس بانک خازنی بر اساس مقدار kVAR انتخاب می‌شود. اما اگر شبکه دارای هارمونیک باشد، این روش کافی نیست. ممکن است بانک از نظر اصلاح ضریب توان کاملاً درست انتخاب شده باشد، اما از نظر فرکانس رزونانس برای شبکه مناسب نباشد.

تغییر ساختار شبکه

رزونانس ممکن است پس از تغییرات جدید ایجاد شود. برای مثال:

• اضافه شدن یک درایو جدید
• افزایش ظرفیت ترانسفورماتور
• اضافه شدن بانک خازنی
• تغییر تعداد پله‌ های فعال
• تغییر بار کارخانه
• تغییر آرایش شبکه

بنابراین عدم وجود مشکل در گذشته، تضمین نمی‌کند که شبکه در شرایط جدید نیز ایمن باشد.

ضعف یا تغییر امپدانس منبع

قدرت اتصال کوتاه شبکه و امپدانس منبع، نقش مهمی در تعیین فرکانس رزونانس دارند. به همین دلیل، دو کارخانه با بانک خازنی مشابه می‌توانند رفتار کاملاً متفاوتی داشته باشند.

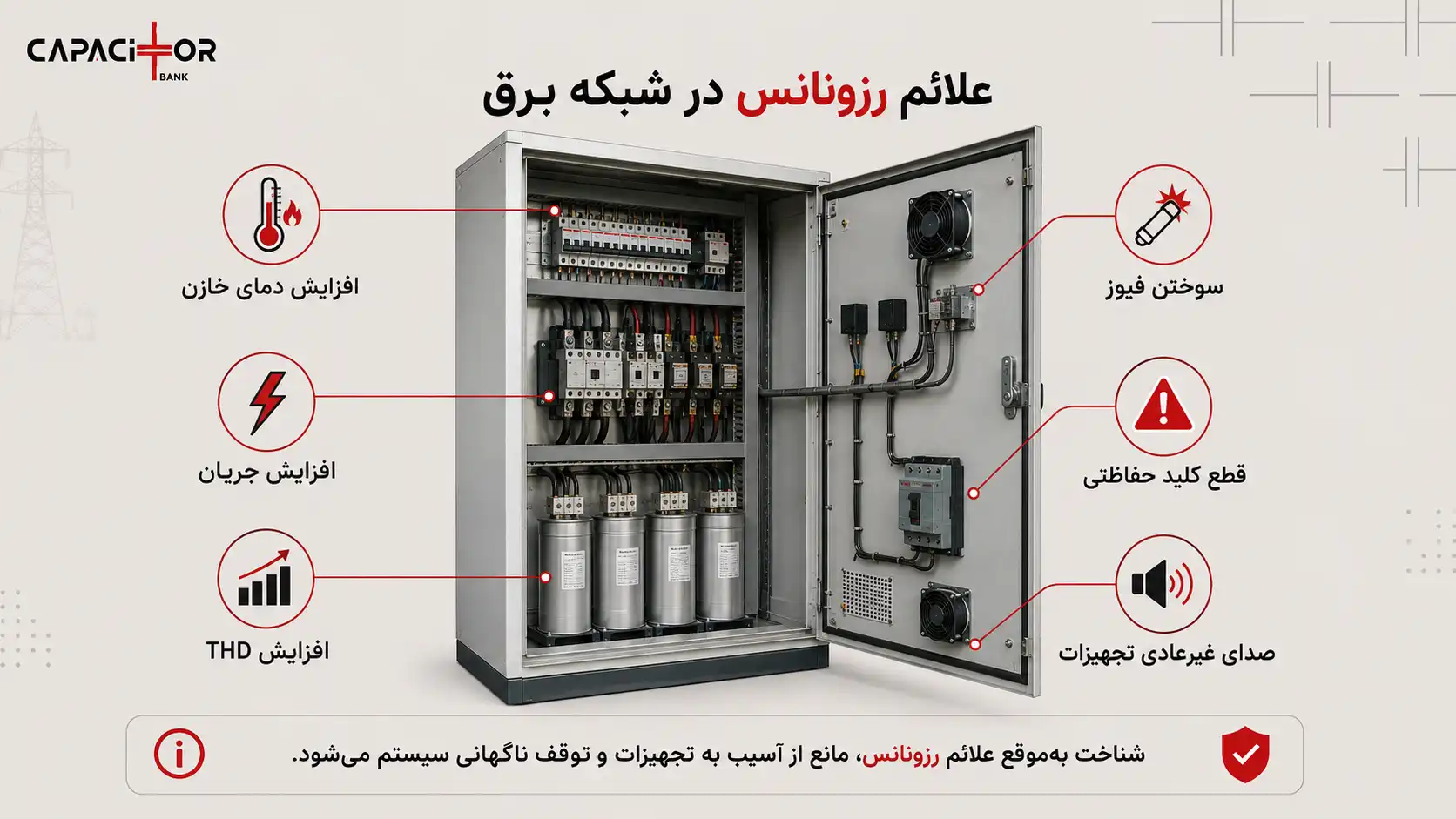

علائم و نشانه‌ های رزونانس در شبکه برق

رزونانس در شبکه برق همیشه به‌ صورت مستقیم قابل مشاهده نیست، اما معمولاً با تغییر در عملکرد تجهیزات و ایجاد برخی علائم غیر عادی همراه است. شناسایی به‌موقع این نشانه‌ ها می‌تواند از آسیب دیدن بانک خازنی و سایر تجهیزات شبکه جلوگیری کند.

یکی از رایج‌ ترین نشانه‌ های رزونانس، سوختن مکرر فیوز های بانک خازنی و افزایش غیر عادی جریان عبوری از خازن‌ ها است. در چنین شرایطی ممکن است خازن‌ ها یا راکتور ها بیش از حد گرم شوند و در صورت ادامه‌ دار بودن وضعیت، عمر مفید آن‌ ها به شکل قابل‌ توجهی کاهش پیدا کند. همچنین قطع شدن مکرر کلید های حفاظتی می‌تواند نشانه‌ ای از افزایش جریان یا ایجاد شرایط غیر عادی در شبکه باشد. از طرف دیگر، افزایش THD ولتاژ یا جریان، بالا رفتن سطح هارمونیک‌ ها و افزایش ولتاژ هارمونیکی پس از ورود بانک خازنی از نشانه‌ های مهمی هستند که باید مورد توجه قرار گیرند. در برخی موارد نیز رزونانس می‌تواند باعث ایجاد صدای غیر عادی در ترانسفورماتور یا تجهیزات و همچنین عملکرد نادرست تجهیزات الکترونیکی حساس شود.

یکی از مهم‌ ترین نشانه‌ هایی که در بررسی‌ های عملی باید به آن توجه کرد، ظاهر شدن مشکل بلافاصله پس از روشن شدن بانک خازنی یا اضافه شدن یک پله جدید است. اگر با ورود یک پله، جریان خازن‌ ها افزایش پیدا کند، تجهیزات حفاظتی به‌طور مکرر عمل کنند یا میزان هارمونیک‌ ها افزایش یابد، این وضعیت می‌تواند نشانه‌ ای جدی از تغییر شرایط امپدانسی شبکه و احتمال وقوع تشدید هارمونیکی باشد.

رزونانس چه آسیب‌ هایی به بانک خازنی وارد می‌کند؟

خازن‌ ها نسبت به حضور هارمونیک حساس هستند. با افزایش فرکانس، راکتانس خازنی کاهش پیدا می‌کند و به همین دلیل جریان‌ های هارمونیکی می‌توانند به سمت خازن‌ ها جذب شوند.

در شرایط رزونانس، این مسئله شدیدتر می‌شود. نتیجه می‌تواند افزایش موارد زیر باشد:

• جریان مؤثر خازن
• تنش حرارتی
• تنش ولتاژی
• فشار واردشده به دی‌ الکتریک
• استهلاک تجهیزات جانبی

در نهایت، عمر مفید خازن کاهش پیدا می‌کند و احتمال خرابی زود هنگام افزایش می‌یابد. منابع تخصصی Eaton نیز به این موضوع اشاره می‌کنند که تشدید هارمونیکی می‌تواند ولتاژ و جریان‌ هایی بسیار بالاتر از حالت عادی ایجاد کرده و باعث افزایش تنش حرارتی و دی‌ الکتریکی خازن شود.

تفاوت رزونانس و هارمونیک چیست؟

این دو مفهوم معمولاً با یکدیگر اشتباه گرفته می‌شوند. هارمونیک یک مؤلفه فرکانسی ناخواسته است که معمولاً توسط بار های غیرخطی تولید می‌شود.  اما رزونانس شرایطی در شبکه است که باعث می‌شود یک یا چند مؤلفه فرکانسی، از جمله هارمونیک‌ ها، تقویت شوند. به بیان ساده:

هارمونیک، عامل تحریک است؛ رزونانس، شرایطی است که می‌تواند آن عامل را تشدید کند. ممکن است یک شبکه دارای هارمونیک باشد اما مشکل جدی نداشته باشد. اما اگر ظرفیت بانک خازنی و امپدانس شبکه باعث شوند فرکانس طبیعی سیستم به یکی از هارمونیک‌های موجود نزدیک شود، همان هارمونیک می‌تواند به یک مشکل جدی تبدیل شود.

چگونه رزونانس شبکه برق را تشخیص دهیم؟

تشخیص حرفه‌ ای رزونانس فقط با مشاهده ظاهری بانک خازنی امکان‌پذیر نیست. معمولاً باید اطلاعات شبکه جمع‌آوری و تحلیل شود. مراحل اصلی شامل موارد زیر است:

اندازه‌گیری کیفیت توان

با استفاده از آنالایزر کیفیت توان می‌توان مواردی مانند زیر را اندازه‌گیری کرد:

• THD ولتاژ
• THD جریان
• طیف هارمونیکی
• مقدار هر مرتبه هارمونیک
• جریان بانک خازنی
• تغییرات ولتاژ
• ضریب توان

بررسی مشخصات شبکه

اطلاعاتی مانند موارد زیر اهمیت دارند:

• ظرفیت ترانسفورماتور
• ولتاژ شبکه
• قدرت اتصال کوتاه
• مشخصات کابل‌ ها
• ظرفیت بانک خازنی
• تعداد پله‌ ها
• مشخصات بار های غیر خطی

انجام تحلیل فرکانسی

در پروژه‌ های حساس می‌توان از روش‌ هایی مانند Frequency Scan برای بررسی امپدانس شبکه در فرکانس‌ های مختلف استفاده کرد. هدف این تحلیل، شناسایی فرکانس‌ هایی است که احتمال ایجاد پیک امپدانس یا رزونانس در آن‌ ها وجود دارد. مطالعات تخصصی حوزه کیفیت توان نیز از تحلیل پاسخ فرکانسی، مطالعات هارمونیک و Frequency Scan به‌عنوان روش‌ هایی برای شناسایی فرکانس‌ های رزونانس استفاده می کنند.

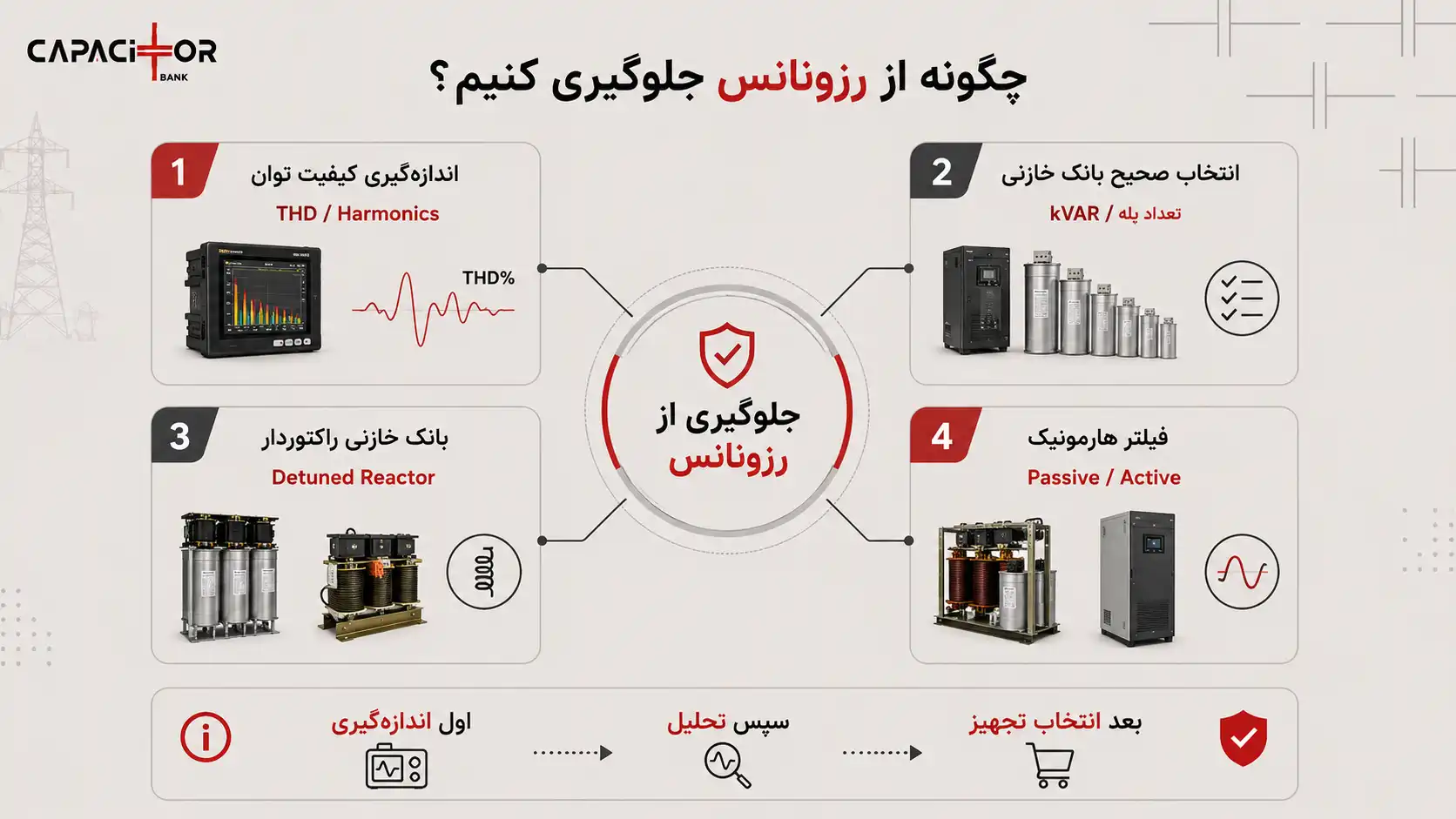

چگونه از رزونانس در بانک خازنی جلوگیری کنیم؟

برای جلوگیری از رزونانس در بانک خازنی، باید شرایط شبکه و میزان هارمونیک‌ های موجود پیش از انتخاب تجهیزات بررسی شود. استفاده از تجهیزات مناسب می‌تواند احتمال تشدید هارمونیکی و آسیب به خازن‌ ها و سایر تجهیزات شبکه را به میزان قابل‌ توجهی کاهش دهد. در شبکه‌ های دارای بار های غیر خطی، انتخاب بانک خازنی معمولی بدون بررسی هارمونیک‌ ها می‌تواند مشکلاتی مانند اضافه‌ بار خازن و افزایش اعوجاج ایجاد کند. به همین دلیل، بسته به شرایط شبکه ممکن است استفاده از راکتور، فیلتر هارمونیک یا ترکیبی از این راهکار ها ضروری باشد. مهم‌ترین روش‌ های جلوگیری از رزونانس در بانک خازنی عبارت‌ اند از:

استفاده از بانک خازنی راکتوردار

یکی از مهم‌ ترین راهکار ها، استفاده از راکتور سری یا Detuned Reactor همراه بانک خازنی است. در این روش، راکتور و خازن به‌ صورت سری ترکیب می‌شوند تا فرکانس تنظیم‌ شده سیستم پایین‌ تر از هارمونیک غالب قرار گیرد. هدف اصلی این کار جلوگیری از قرار گرفتن نقطه رزونانس در محدوده هارمونیک‌ های خطرناک است.

راکتور های Detuned علاوه بر کاهش احتمال تشدید هارمونیک، از اضافه‌ بار خازن‌ ها نیز جلوگیری می کنند. منابع تخصصی Schneider Electric نیز استفاده از راکتور های Detuned را برای جلوگیری از رزونانس و کاهش ریسک اضافه‌ بار خازن در شبکه‌ های دارای بار غیر خطی توصیه می‌کنند.

انتخاب صحیح ظرفیت بانک خازنی

انتخاب بانک خازنی فقط بر اساس مقدار توان راکتیو کافی نیست. ظرفیت بانک باید با توجه به موارد زیر انتخاب شود:

• شرایط بار
• هارمونیک‌ های موجود
• قدرت اتصال کوتاه شبکه
• مشخصات ترانسفورماتور
• تغییرات احتمالی بار
• تعداد پله‌ ها

استفاده از فیلتر هارمونیک

در شبکه‌ هایی که سطح هارمونیک بالا است، ممکن است استفاده از بانک خازنی معمولی یا حتی راکتوردار به‌تنهایی کافی نباشد.

در چنین شرایطی میتوان از راهکار هایی مانند:

• فیلتر هارمونیک پسیو
• فیلتر اکتیو
• فیلترهای ترکیبی

استفاده کرد.

انتخاب راهکار مناسب باید براساس طیف واقعی هارمونیک و شرایط شبکه انجام شود.

کاهش تولید هارمونیک از منبع

گاهی بهترین راهکار، کنترل مشکل در محل تولید آن است. برای مثال، استفاده از راکتور های ورودی، چوک‌ ها، فیلتر های مناسب یا تجهیزات با طراحی بهتر می‌تواند میزان هارمونیک تزریق‌شده به شبکه را کاهش دهد.

پایش مداوم کیفیت توان

در کارخانه‌ هایی که دارای بار های متغیر و تعداد زیادی تجهیزات الکترونیک قدرت هستند، شرایط شبکه ثابت نیست. بنابراین بررسی دوره‌ ای کیفیت توان می‌تواند قبل از تبدیل شدن مشکل به خرابی تجهیزات، تغییرات خطرناک را شناسایی کند.

آیا همه بانک‌ های خازنی باید راکتوردار باشند؟

خیر. استفاده از راکتور باید براساس شرایط واقعی شبکه تعیین شود. اگر شبکه دارای بار های غیر خطی قابل‌ توجه و هارمونیک باشد، احتمال نیاز به بانک خازنی راکتوردار افزایش پیدا می‌کند. اما انتخاب بدون بررسی و صرفاً براساس یک قاعده ثابت نیز روش مهندسی دقیقی نیست. بهترین تصمیم زمانی گرفته می‌شود که موارد زیر بررسی شوند:

• میزان THD
• هارمونیک‌ های غالب
• ظرفیت ترانسفورماتور
• قدرت اتصال کوتاه
• ظرفیت مورد نیاز برای اصلاح ضریب توان
• ساختار پله‌ بندی بانک خازنی
• برنامه توسعه آینده مجموعه

این نکته اهمیت زیادی دارد: راه‌حل صحیح رزونانس، خرید یک تجهیز مشخص نیست؛ بلکه ابتدا باید مشخص شود شبکه در چه فرکانسی و تحت چه شرایطی مستعد تشدید است.

یک مثال ساده از رزونانس در شبکه صنعتی

فرض کنید یک کارخانه دارای چندین درایو کنترل دور موتور است. این درایو ها به دلیل ماهیت غیر خطی خود، هارمونیک‌ هایی مانند هارمونیک پنجم و هفتم را وارد شبکه می‌کنند. در ادامه، برای اصلاح ضریب توان، یک بانک خازنی معمولی به شبکه اضافه می‌شود.

با ورود پله‌ های مختلف بانک خازنی، ظرفیت خازنی شبکه افزایش پیدا کرده و در نتیجه فرکانس طبیعی سیستم نیز تغییر می‌کند. اگر در یکی از حالت‌ های بهره‌برداری، نقطه رزونانس به محدوده هارمونیک پنجم نزدیک شود، ممکن است جریان یا ولتاژ این هارمونیک به میزان قابل‌ توجهی افزایش پیدا کند. در چنین شرایطی ممکن است بانک خازنی در زمان پایین بودن بار هارمونیکی بدون مشکل کار کند، اما با روشن شدن درایو ها میزان THD افزایش یابد و پس از ورود پله‌ های بانک خازنی، وضعیت هارمونیک‌ ها شدیدتر شود. در ادامه، افزایش جریان می‌تواند باعث عملکرد مکرر فیوزها، گرم شدن بیش از حد خازن‌ ها و در نهایت کاهش عمر مفید آن‌ ها شود.

این مثال نشان می‌ دهد که افزایش ظرفیت بانک خازنی لزوماً مشکل رزونانس را حل نمی‌کند و حتی در برخی شرایط می‌تواند باعث تشدید آن شود. بنابراین، پیش از تغییر ظرفیت بانک یا اضافه کردن پله‌ های جدید، باید هارمونیک‌ های شبکه، امپدانس سیستم و شرایط مختلف بهره‌ برداری بررسی و تحلیل شوند تا راهکار مناسب، مانند استفاده از بانک خازنی راکتوردار یا فیلتر هارمونیک، انتخاب شود.

رزونانس در شبکه برق و استاندارد IEEE 519

در مطالعات کیفیت توان، استاندارد IEEE 519 یکی از مهم‌ ترین مراجع شناخته‌شده برای کنترل اعوجاج هارمونیکی ولتاژ و جریان در سیستم‌ های قدرت است. نسخه IEEE 519-2022 به اهداف طراحی سیستم‌های دارای بار های خطی و غیر خطی و کنترل اعوجاج در نقطه اتصال مشترک یا PCC می‌پردازد. بنابراین در پروژه‌ های صنعتی که تعداد قابل‌ توجهی بار غیر خطی وجود دارد، بررسی هارمونیک و کیفیت توان باید بخشی از فرآیند طراحی سیستم اصلاح ضریب توان باشد.

مهم‌ ترین نکات قبل از نصب بانک خازنی در شبکه‌ های دارای هارمونیک

پیش از انتخاب و نصب بانک خازنی، بهتر است این موارد بررسی شوند:

• میزان توان راکتیو مورد نیاز
• THD ولتاژ
• THD جریان
• هارمونیک‌ های غالب
• تعداد و ظرفیت درایو ها
• وجود UPS و رکتیفایر
• ظرفیت ترانسفورماتور
• قدرت اتصال کوتاه
• ساختار پله‌ بندی بانک خازنی
• احتمال تغییر بار در آینده
• نیاز یا عدم نیاز به راکتور Detuned
• نیاز احتمالی به فیلتر هارمونیک

این بررسی‌ها باعث می‌شوند بانک خازنی فقط یک تجهیز برای اصلاح ضریب توان نباشد، بلکه به‌ عنوان بخشی هماهنگ از سیستم کیفیت توان طراحی شود.

جمع‌ بندی

رزونانس در شبکه برق پدیده‌ ای است که در اثر تعامل بین اجزای القایی و خازنی سیستم ایجاد می‌شود و می‌تواند باعث تشدید قابل‌ توجه جریان یا ولتاژ در فرکانس‌ های مشخص شود. در شبکه‌ های صنعتی، اهمیت این موضوع با نصب بانک خازنی و افزایش استفاده از تجهیزات غیر خطی بیشتر شده است.

نکته کلیدی این است که بانک خازنی به‌ خودی‌ خود عامل ایجاد رزونانس نیست؛ بلکه ظرفیت بانک خازنی می‌تواند شرایط فرکانسی شبکه را تغییر دهد و در صورت نزدیک شدن فرکانس رزونانس به هارمونیک‌ های موجود، باعث تشدید مشکل شود.

به همین دلیل، انتخاب بانک خازنی نباید تنها براساس مقدار kVAR موردنیاز انجام شود. اندازه‌ گیری کیفیت توان، بررسی طیف هارمونیکی، تحلیل مشخصات شبکه و انتخاب صحیح بانک خازنی یا بانک راکتوردار، نقش مهمی در جلوگیری از خرابی تجهیزات و افزایش قابلیت اطمینان شبکه دارند. در شبکه‌ های دارای هارمونیک، گاهی بهترین تصمیم این نیست که ظرفیت خازنی بیشتری نصب شود؛ بلکه باید ابتدا مشخص شود اضافه کردن هر پله جدید چه تغییری در رفتار فرکانسی شبکه ایجاد می‌کند.
