اگر روی بدنه یک خازن صنعتی را نگاه کرده باشید، احتمالا با عباراتی مثل kvar، V، Hz، Δ، 3~، IEC 60831، self-healing و گاهی کدهای مدل پیچیده مواجه شده اید.
این اطلاعات در واقع زبان فنی خازن هستند و اگر درست خوانده شوند، به شما می گویند این خازن برای چه شبکه ای مناسب است، چه مقدار توان راکتیو جبران می کند، در چه ولتاژی قابل استفاده است، آیا برای تابلو بانک خازنی مناسب است یا نه، و حتی در برابر هارمونیک ها و جریان هجومی چه رفتاری دارد.
برای مثال، خازنی با مشخصات 12.5kvar , 400/440 V, 50 Hz, Δ الزاما فقط یک «خازن ۱۲٫۵ کیلووار» نیست؛ این پلاک به شما می گوید که در شبکه سه فاز، برای جبران توان راکتیو طراحی شده، ولتاژ نامی آن باید با شرایط شبکه تطبیق داده شود، و نوع اتصال آن معمولا مثلث است. اگر این پلاک به درستی خوانده نشود، ممکن است خازن در مدار بیش ولتاژ ببیند، داغ کند، زود از کار بیفتد یا حتی باعث خرابی کنتاکتور و فیوز شود.
در این مقاله، پلاک خوانی خازن صنعتی را از صفر تا سطح فنی و کاربردی بررسی می کنیم؛ به شکلی که هم برای مهندسان برق مفید باشد و هم برای فروشندگان تجهیزات برق صنعتی و اتوماسیون و علاقه مندان به مسائل فنی برق صنعتی.
خازن صنعتی چیست و چرا خواندن پلاک آن اهمیت دارد؟
خازن صنعتی یا Power Factor Correction Capacitor معمولا برای اصلاح ضریب توان و جبران توان راکتیو در شبکه های سه فاز استفاده می شود. این خازن ها در تابلوهای بانک خازنی، خطوط تولید، موتورخانه ها، پمپ خانه ها و بسیاری از بارهای القایی کاربرد دارند.
چرا پلاک خوانی مهم است؟
پلاک خازن فقط برای شناسایی برند و مدل نیست؛ بلکه مستقیما روی این موارد اثر می گذارد:
- انتخاب درست ولتاژ
- محاسبه ظرفیت جبرانسازی
- هماهنگی با رگولاتور و کنتاکتور خازنی
- مقاومت در برابر هارمونیک
- طول عمر و ایمنی تجهیز
- تطابق با استانداردهای صنعتی

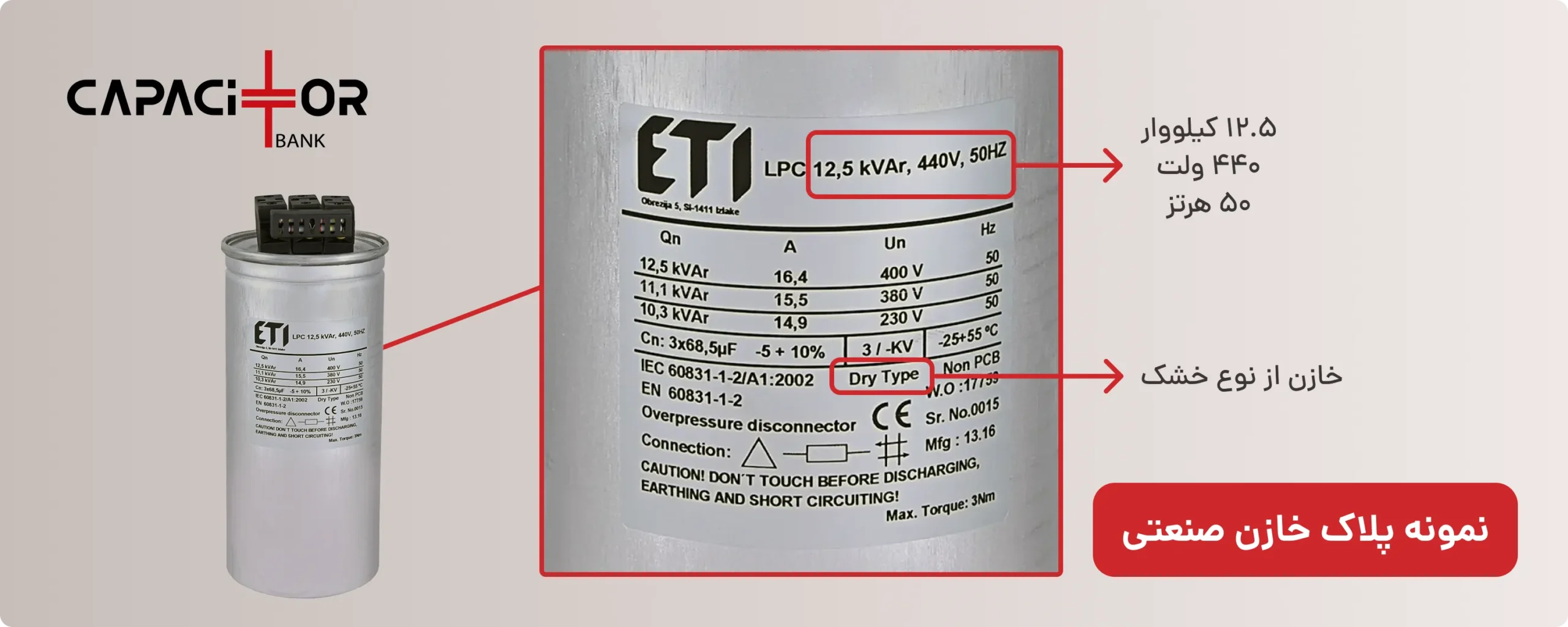

اجزای اصلی پلاک خازن صنعتی
پلاک هر خازن بسته به برند ممکن است کمی متفاوت باشد، اما معمولا این اطلاعات را شامل می شود:
- توان راکتیو نامی: مثل 5kvar, 7.5kvar, 12.5kvar, 20kvar
- ولتاژ نامی: مثل 400V, 440V, 480V
- فرکانس: معمولا 50Hz یا 60Hz
- تعداد فاز/نوع اتصال: سه فاز، Δ (دلتا)
- استاندارد ساخت: مثل IEC 60831
- کلاس دمایی
- حداکثر جریان مجاز
- درجه حفاظت
- نوع دی الکتریک: فیلم پلی پروپیلن متالایز شده
- Self-healing
- Discharge resistor یا مقاومت تخلیه
- سری ساخت / کد مدل
بیشتر بخوانید: تفاوت خازن خشک و روغنی
روش خواندن پلاک خازن صنعتی به زبان ساده
در این بخش، مهم ترین آیتم های پلاک را به صورت کاربردی بررسی می کنیم.
1) ظرفیت خازن: kvar یعنی چه؟
در خازن های صنعتی معمولا ظرفیت به صورت kvar نوشته می شود، نه میکروفاراد.
kvar مخفف kilovolt-ampere reactive است و نشان می دهد خازن چه مقدار توان راکتیو تولید یا جبران می کند. برخلاف خازن های الکترونیکی، در بانک خازنی صنعتی معمولا تمرکز روی توان راکتیو قابل جبران است، نه صرفا ظرفیت الکتریکی برحسب µF.
مثال: 5kvar یعنی این خازن قادر است حدود 5 کیلووار توان راکتیو را در شرایط نامی جبران کند.
2) ولتاژ نامی: 400V یا 440V؟
ولتاژ نامی یکی از مهم ترین پارامترهای درج شده روی پلاک خازن صنعتی است و انتخاب صحیح آن تأثیر مستقیمی بر عملکرد و طول عمر خازن دارد. اگر خازنی با ولتاژ نامی کمتر از ولتاژ واقعی شبکه انتخاب شود، المان های داخلی آن تحت تنش الکتریکی بیشتری قرار می گیرند که می تواند باعث افزایش جریان عبوری، بالا رفتن دمای داخلی، کاهش عمر عایق و در نهایت خرابی زودرس خازن شود. به همین دلیل در شبکه های فشار ضعیف صنعتی که ولتاژ خط معمولا حدود 400 ولت است، خازن های 400V استفاده می شوند، اما در بسیاری از پروژه ها به دلیل احتمال افزایش ولتاژ، نوسانات شبکه یا وجود هارمونیک ها، استفاده از خازن های 440V یا 480V انتخاب مطمئن تری محسوب می شود.
نکته فنی مهم دیگر این است که توان راکتیو خازن (kvar) به ولتاژ وابسته است. هرچه ولتاژ اعمال شده به خازن بیشتر باشد، توان راکتیو تولید شده نیز افزایش می یابد. به همین دلیل در کاتالوگ بسیاری از سازندگان، مقدار توان خازن در ولتاژهای مختلف متفاوت اعلام می شود. برای مثال ممکن است یک خازن در ولتاژ 220 ولت حدود 11.4 کیلووار توان داشته باشد اما در ولتاژ 230 ولت همان خازن حدود 12.5 کیلووار توان تولید کند. بنابراین در طراحی بانک خازنی و انتخاب پله های خازنی، در نظر گرفتن ولتاژ واقعی شبکه اهمیت زیادی دارد زیرا مقدار واقعی توان جبرانسازی مستقیما به سطح ولتاژ بستگی دارد و این موضوع حتی می تواند بر قیمت تابلو بانک خازنی و انتخاب تجهیزات آن نیز تاثیر بگذارد.
3) فرکانس: 50Hz یا 60Hz
شبکه های برق ایران غالبا 50 هرتز هستند. پس باید خازنی انتخاب شود که روی پلاک آن فرکانس 50Hz درج شده باشد یا حداقل برای این فرکانس مجاز باشد. اگر خازن برای فرکانس دیگری طراحی شده باشد، رفتار حرارتی و الکتریکی آن می تواند متفاوت شود.

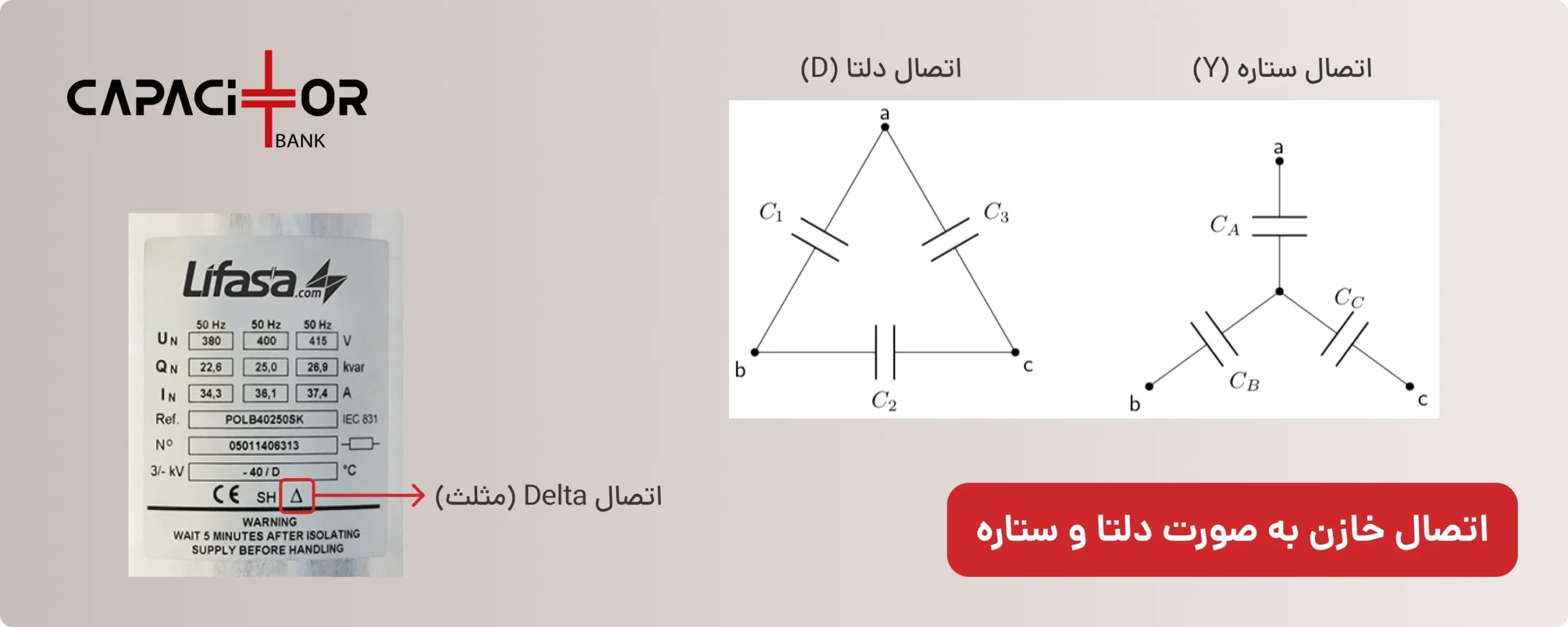

4) نوع اتصال: Delta یا Star؟
خازن سه فاز در واقع از سه المان خازنی تشکیل می شود که باید به نحوی بین سه فاز شبکه قرار بگیرند. نحوه قرار گرفتن این سه المان نسبت به فازهای R ، S و T را نوع اتصال می گویند. این اتصال می تواند به صورت مثلث (Delta) یا ستاره (Star / Y) باشد. به زبان ساده، نوع اتصال مشخص می کند که هر المان خازنی چه ولتاژی را می بیند و چطور بین فازها بسته می شود.
اتصال دلتا (Delta) یعنی چه؟
در اتصال دلتا، سه المان خازنی به صورت حلقه بسته بین سه فاز قرار می گیرند. یعنی:
- یک المان بین فاز R و S
- یک المان بین فاز S و T
- یک المان بین فاز T و R
در این حالت، هر شاخه خازن مستقیما ولتاژ خط به خط را می بیند.
نتیجه فنی اتصال دلتا: در شبکه 400 ولت سه فاز، هر شاخه خازن در اتصال دلتا معمولا ولتاژ خط یعنی حدود 400 ولت را تحمل می کند. به همین دلیل طراحی داخلی خازن باید متناسب با همین سطح ولتاژ باشد.
بیشتر بخوانید: علت ترکیدن خازن در بانک خازنی
اتصال ستاره (Star) یعنی چه؟
در اتصال ستاره، یک سر هر المان خازنی به یک فاز وصل می شود و سر دیگر سه المان به یک نقطه مشترک متصل می شود که به آن نقطه نول یا نقطه ستاره می گویند. در این ساختار، هر شاخه خازن به جای ولتاژ خط به خط، معمولا ولتاژ فاز به نول را می بیند.
تفاوت اصلی این دو نوع اتصال در این است که:
- در دلتا، هر شاخه خازن تحت ولتاژ خط به خط قرار دارد
- در ستاره، هر شاخه خازن تحت ولتاژ فاز به نول قرار می گیرد
برای همین، مقدار ولتاژ وارد شده به هر المان خازنی در این دو حالت متفاوت است و این موضوع روی طراحی، ظرفیت و کاربرد خازن اثر مستقیم دارد.
در خازن های سه فاز فشار ضعیف، اتصال رایج معمولا دلتا (Δ) است.
خواندن عبارت های فنی روی پلاک خازن
Self-healing
این عبارت یعنی خازن خودترمیم شونده است. در خازن های فیلم متالایز شده، اگر شکست موضعی دی الکتریک رخ دهد، ناحیه معیوب تا حدی ایزوله می شود و خازن می تواند به کار ادامه دهد.
اهمیت این ویژگی:
- افزایش طول عمر
- کاهش احتمال خرابی ناگهانی
- مناسب برای کار صنعتی مداوم
Discharge resistor
یعنی خازن مجهز به مقاومت تخلیه است. این مقاومت بعد از قطع برق، ولتاژ باقی مانده روی خازن را در زمان ایمن تخلیه می کند.
این ویژگی بسیار مهم است، چون خازن حتی بعد از خروج از مدار هم ممکن است شارژ الکتریکی خطرناکی در خود نگه دارد. در بانک های خازنی، وجود مقاومت تخلیه برای ایمنی تعمیرکار، سرویس مطمئن و کاهش خطر برق گرفتگی کاملا ضروری است.
Overpressure disconnector
مکانیزم قطع کننده نوعی سیستم ایمنی در خازن های صنعتی است که هنگام افزایش غیرطبیعی فشار داخلی، به طور خودکار مدار خازن را قطع می کند. این عملکرد مانع از انفجار یا آسیب جدی به خازن می شود و باعث می گردد تجهیز به صورت ایمن از مدار خارج شود. در واقع، این مکانیزم نشانه ای از طراحی ایمن و استاندارد در خازن های باکیفیت است.

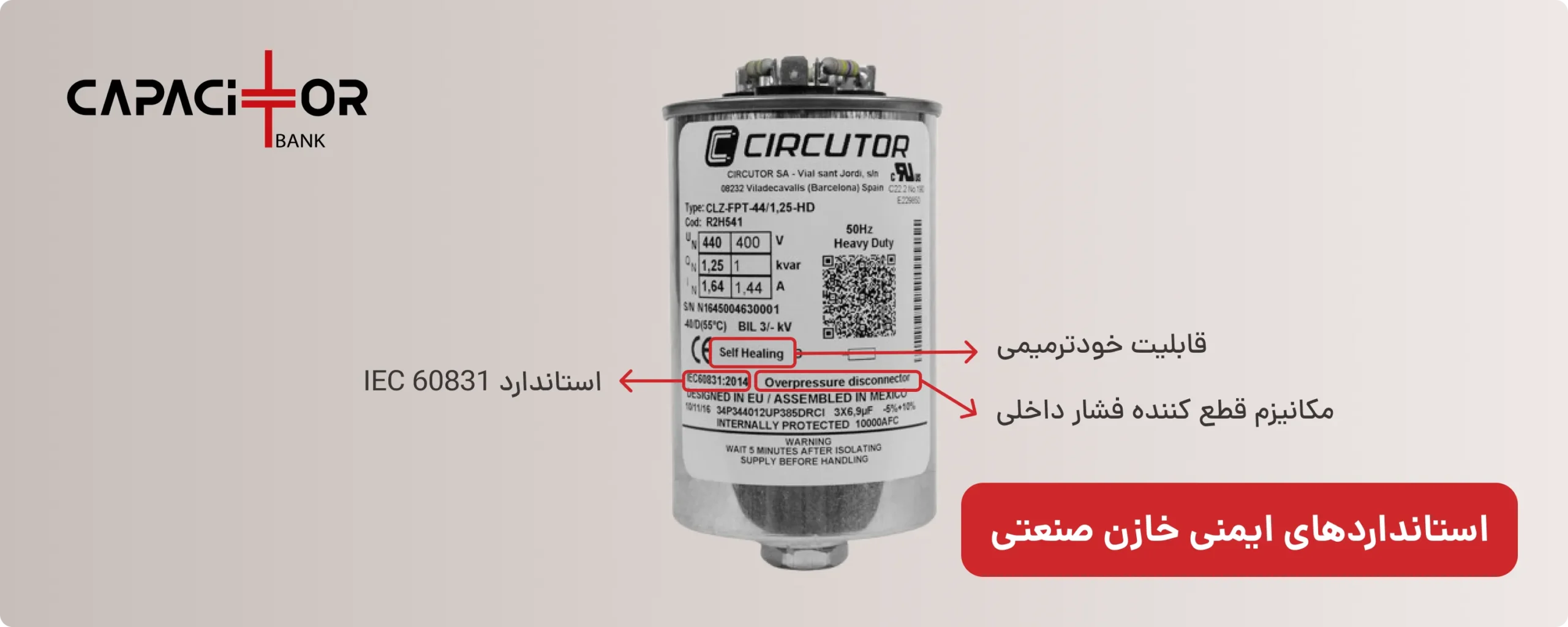

استانداردهای مهم روی پلاک خازن صنعتی
وجود استانداردهای بین المللی روی پلاک خازن نشان دهنده اعتبار و کیفیت طراحی آن است. مهم ترین استاندارد در خازن های قدرت فشار ضعیف IEC 60831 است که الزامات مربوط به عملکرد، آزمون های ایمنی، تحمل ولتاژ، تخلیه انرژی، محدوده دمای کاری و طول عمر خازن را مشخص می کند. بسته به برند، ممکن است استانداردهایی مانند EN 60831، VDE، UL، AENOR یا CE نیز ذکر شده باشند که هرکدام نشان دهنده تأیید کیفیت در کشورهای مختلف اند. با این حال، وجود استاندارد روی پلاک تنها بخشی از اعتبار محصول است؛ باید اطمینان حاصل شود خازن واقعا برای کاربردهای توان و بانک خازنی طراحی شده و نه صرفا برای مصارف عمومی یا سبک تر، تا از دوام و عملکرد صحیح در شرایط صنعتی اطمینان حاصل شود.
مثال عملی از پلاک خوانی خازن صنعتی
فرض کنید روی پلاک این موارد نوشته شده است:
12.5kvar
400/440V
50Hz
Δ
IEC 60831
Self-healing
Discharge resistor
تفسیر فنی
در این پلاک، عدد 12.5kvar بیانگر ظرفیت خازن در جبران توان راکتیو مدار است؛ یعنی این خازن می تواند حدود 12.5 کیلووار توان راکتیو مورد نیاز شبکه را تأمین کند. مشخصه 400/440V نشان می دهد که خازن برای کار در شبکه های فشار ضعیف تا ولتاژ 400 ولت مناسب است، اما تحمل ولتاژ تا 440 ولت را نیز دارد که باعث افزایش ضریب اطمینان در برابر نوسانات و اضافه ولتاژ می شود. فرکانس 50Hz تطابق کامل با شبکه برق ایران دارد و ضمانت می دهد خازن بدون ناهماهنگی فرکانسی کار کند.
علامت Δ به معنای اتصال مثلث است؛ یعنی سه بخش داخلی خازن به گونه ای به هم متصل شده اند که برای شبکه سه فاز بهینه ترین حالت عملکرد و توزیع جریان را فراهم کنند. استاندارد IEC 60831 نشان دهنده انطباق خازن با الزامات بین المللی مربوط به ایمنی، دوام و آزمون های عملکردی است. عبارت Self‑healing بیانگر قابلیت خودترمیمی دی الکتریک است؛ در صورت رخ دادن تخلیه جزئی (Partial Discharge)، خازن نقطه آسیب دیده را به صورت خودکار ایزوله کرده و به کار ادامه می دهد. در نهایت، Discharge resistor مشخص می کند که خازن دارای مقاومت تخلیه است تا پس از قطع برق، ولتاژ باقی مانده را در زمان ایمن تخلیه کند و از خطر برق گرفتگی هنگام سرویس جلوگیری شود.
در نتیجه این خازن برای استفاده در بانک خازنی صنعتی فشار ضعیف گزینه ای قابل قبول است، البته به شرطی که موارد زیر هم بررسی شوند:
- جریان نامی
- شرایط حرارتی
- سطح هارمونیک
- نوع کنتاکتور
- و کیفیت تهویه تابلو
بیشتر بخوانید: بهترین برندهای خازن سه فاز
جمع بندی
پلاک خوانی خازن صنعتی فقط خواندن چند عدد و حرف نیست؛ در واقع یک مهارت مهندسی است که مستقیما روی انتخاب صحیح، ایمنی، عمر تجهیز و کیفیت عملکرد بانک خازنی اثر می گذارد. اگر بدانید kvar، V، Hz، Δ، IEC 60831 و عبارت هایی مثل self-healing یا discharge resistor چه معنی دارند، می توانید با دقت بسیار بیشتری خازن مناسب را انتخاب کنید.
در یک جمله: پلاک خازن، شناسنامه فنی آن است؛ و خواندن درست این شناسنامه، پایه یک انتخاب حرفه ای در برق صنعتی است.
