خازن های قدرت و بانک خازنی، قلب تپنده اصلاح ضریب توان در شبکه های برق صنعتی هستند. اما این تجهیزات حیاتی، یک ویژگی پنهان و بسیار خطرناک دارند: آن ها مانند اسلحه ای پر از انرژی عمل می کنند که حتی پس از قطع کامل جریان برق، می توانند کشنده باشند.
بسیاری از تکنسین ها و مهندسان به اشتباه تصور می کنند با قطع کلید اصلی تابلو، خطر برق گرفتگی کاملا از بین می رود. این تصور غلط، سالانه منجر به حوادث ناگوار، سوختگی های شدید و آسیب های جبران ناپذیر به تجهیزات سوئیچینگ می شود.
در این مقاله تخصصی، قصد داریم از زاویه ای مهندسی و دقیق، خطرات ولتاژ پسماند در خازن ها را بررسی کرده و نقش کلیدی مقاومت های دیس شارژ (Discharge Resistors) را بر اساس استانداردهای بین المللی تحلیل کنیم.
ماهیت فیزیکی خازن قدرت و پدیده احتباس شارژ
خازن برای ذخیره انرژی الکتریکی در قالب میدان الکترواستاتیک طراحی شده اند. میزان انرژی ذخیره شده در یک خازن از طریق فرمول زیر محاسبه می شود:
در این معادله، E نشان دهنده انرژی (ژول)، C ظرفیت خازن (فاراد) و V ولتاژ (ولت) است. در یک بانک خازنی صنعتی که با ولتاژهای بالا (مثلا ۴۰۰ ولت یا بالاتر) کار می کند، انرژی ذخیره شده به شدت بالاست.
هنگامی که خازن از شبکه جدا می شود، دیالکتریک داخلی آن اجازه نشتی سریع بار الکتریکی را نمی دهد. این بدان معناست که ولتاژ می تواند برای ساعت ها و حتی روزها در پایانه های خازن باقی بماند.
پدیده جذب دیالکتریک (Dielectric Absorption)
یکی از مفاهیمی که در مقالات عمومی کمتر به آن پرداخته می شود، پدیده «جذب دی الکتریک» است. گاهی اوقات تکنسین ها خازن را با یک اتصال کوتاه موقت تخلیه میکنند و ولت متر عدد صفر را نشان میدهد.
اما به دلیل ساختار قطبی مواد دی الکتریک، پس از برداشتن اتصال کوتاه، بارهای الکتریکی محبوس شده در ساختار مولکولی دوباره به سمت صفحات خازن حرکت کرده و ولتاژ خطرناکی را بازتولید میکنند. مقاومت های دیس شارژ، با ایجاد یک مسیر تخلیه دائم، از این پدیده پنهان جلوگیری میکنند.
خطرات مرگبار و هزینهتراش تخلیه نشدن خازنها
ولتاژ پسماند (Residual Voltage) تنها یک خطر جانی نیست، بلکه یک قاتل خاموش برای تجهیزات تابلویی شماست. در ادامه به مهم ترین این خطرات میپردازیم:
۱. شوک الکتریکی و خطرات جانی برای پرسنل
بدن انسان در برابر جریان های مستقیم و ناگهانی تخلیه خازنی بسیار آسیب پذیر است. لمس پایانه های یک خازن شارژ شده می تواند باعث انقباض شدید عضلانی، سوختگی های عمقی و در موارد ولتاژ بالا، منجر به فیبریلاسیون بطنی و ایست قلبی شود.
۲. پدیده آرک فلش (Arc Flash)
اگر ابزار کار یک تکنسین (مانند آچار یا پیچ گوشتی) به طور تصادفی بین دو فاز یک خازن شارژ شده قرار گیرد، اتصال کوتاه رخ می دهد.
این اتصال کوتاه منجر به آزاد شدن ناگهانی انرژی، ایجاد جرقه شدید (Arc Flash)، پرتاب فلز ذوب شده و انفجار هوا در اثر انبساط حرارتی می شود.
۳. آسیب به کنتاکتورها و تجهیزات سوئیچینگ
زمانی که یک خازن هنوز دارای ولتاژ پسماند است و کنتاکتور مجددا وصل می شود، ولتاژ شبکه ممکن است با ولتاژ پسماند خازن همفاز نباشد.
این اختلاف پتانسیل می تواند ولتاژی تا دو برابر ولتاژ نامی شبکه ایجاد کند. نتیجه این امر، ایجاد جریان هجومی (Inrush Current) به شدت مخرب، خال زدن و جوش خوردن پلاتین های کنتاکتور است.
بیشتر بخوانید: علت ترکیدن خازن در بانک خازنی
مقاومت دیسشارژ (Discharge Resistor) چیست؟

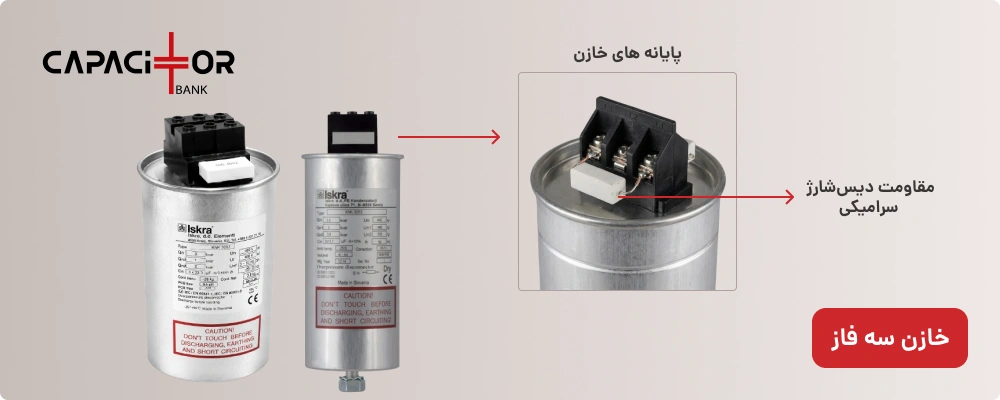

مقاومت دیس شارژ قطعه ای الکترونیکی است که به صورت موازی با پایانه های خازن نصب می شود. وظیفه اصلی آن، فراهم کردن یک مسیر ایمن و کنترل شده برای تخلیه بار الکتریکی ذخیره شده، بلافاصله پس از قطع جریان برق است.

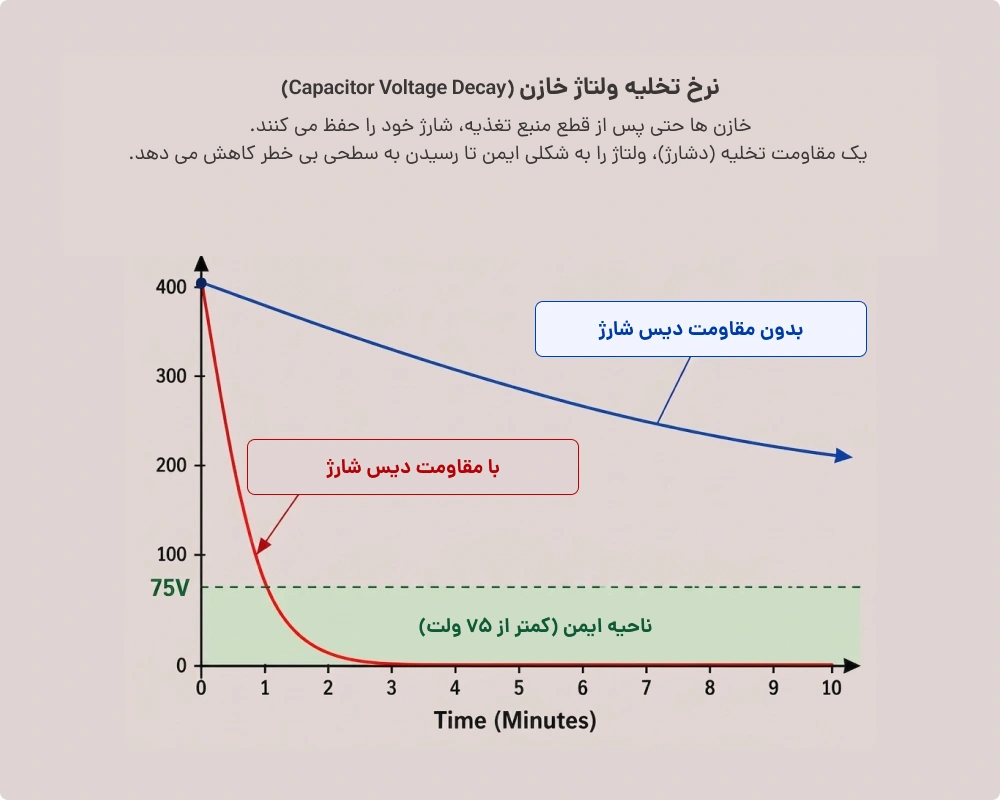

زمان تخلیه به ثابت زمانی مدار RC بستگی دارد که با معادله زیر تعریف می شود:
برای رسیدن به سطح ولتاژ ایمن، معمولا به گذشت چند ثابت زمانی نیاز است. این مقاومت ها باید به گونه ای محاسبه شوند که انرژی را با سرعتی مناسب، بدون ایجاد حرارت بیش از حد در زمان کارکرد عادی خازن، تلف کنند.
استانداردهای بینالمللی؛ قانون چه میگوید؟
در طراحی و ساخت بانک خازنی، رعایت استانداردها یک الزام است، نه یک انتخاب. معتبرترین مرجع در این زمینه، استاندارد IEC است.
بر اساس استاندارد IEC 60831 (مربوط به خازن های شنت خودترمیم شونده برای سیستم های AC):
- هر خازن باید به وسیله ای مجهز باشد که بتواند ولتاژ پسماند آن را در کمتر از ۳ دقیقه به زیر ۷۵ ولت برساند.
- این عمل باید بدون نیاز به دخالت دست یا سوئیچینگ خارجی انجام شود.
محاسبه مقاومت دیسشارژ مناسب (راهنمای مهندسی)

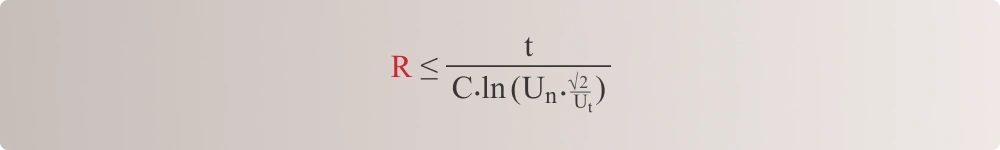

اگر نیاز به تعویض یا محاسبه مقاومت تخلیه برای یک خازن خاص دارید، نمی توانید از مقاومت های تصادفی استفاده کنید. مقدار مقاومت (R) بر حسب اهم، از طریق معادله لگاریتمی زیر به دست می آید:
در این فرمول:
- t: زمان مجاز تخلیه (ثانیه) – معمولا ۱۸۰ ثانیه.
- C: ظرفیت خازن بر حسب فاراد.
- Un: ولتاژ نامی شبکه (ولت).
- Ut: ولتاژ هدف پس از تخلیه (مثلاً ۷۵ ولت).
نکته حیاتی: توان نامی (وات) مقاومت نیز باید به دقت محاسبه شود تا در هنگام کارکرد عادی خازن در مدار، بر اثر عبور جریان نشتی بیش از حد داغ نشده و نسوزد.
انواع روش های تخلیه
در طراحی تابلوهای برق مدرن، روش های مختلفی برای دیس شارژ خازن وجود دارد. در جدول زیر دو روش رایج را مقایسه کرده ایم:
| ویژگی | مقاومت دیس شارژ استاندارد (داخلی/ترمینالی) | ماژول تخلیه سریع (Fast Discharge Choke) |
| سرعت تخلیه | کند (حدود ۱ تا ۳ دقیقه) | بسیار سریع (چند ثانیه) |
| مکانیسم عملکرد | تلفات حرارتی دائمی (مقاومت اهمی) | سلفی (تلفات حداقل در کارکرد عادی) |
| مورد استفاده | بانک های خازنی با سوئیچینگ کند | بانک های خازنی سریع (دستگاه های پرس، جوشکاری) |
| هزینه | بسیار ارزان و اقتصادی | نسبتا گران |
در بانک های خازنی که نیاز به سوئیچینگ سریع و مکرر دارند (Fast Switching)، استفاده از مقاومت های معمولی پاسخگو نیست و باید از چوک های تخلیه سریع استفاده کرد تا خازن در کسری از ثانیه برای ورود مجدد به مدار آماده شود.
اشتباهات رایج و مرگبار در نگهداری بانک های خازنی
به عنوان یک متخصص فنی، در هنگام سرویس و تعمیر بانک خازنی به کرات با این اشتباهات روبرو می شویم:
۱. اعتماد کامل به مقاومت های داخلی: مقاومت های دیس شارژ قطعاتی مصرفی هستند و ممکن است به مرور زمان بسوزند یا قطع شوند. همیشه پیش از لمس خازن، ولتاژ آن را با یک مولتی متر کالیبره بررسی کنید.
۲. اتصال کوتاه کردن خازن با پیچ گوشتی: این یک روش سنتی و به شدت خطرناک است که علاوه بر خطر پرتاب جرقه، به دلیل تخلیه ناگهانی انرژی، به ساختار متالیزه داخل خازن (پلی پروپیلن) آسیب جدی وارد می کند و عمر آن را به شدت کاهش می دهد.
۳. نادیده گرفتن زمان تخلیه: بسیاری از اپراتورها بلافاصله پس از قطع کلید، اقدام به تعویض فیوز یا بررسی اتصالات می کنند. قانون طلایی ۳ دقیقه تا ۵ دقیقه صبر را هرگز فراموش نکنید.
بیشتر بخوانید: تفاوت خازن خشک و روغنی
نتیجه گیری
خازن های صنعتی به دلیل توانایی در ذخیره مقادیر عظیم انرژی، نیازمند پروتکل های ایمنی سخت گیرانه ای هستند. مقاومت های دیس شارژ، مرز باریک بین یک عملیات تعمیر و نگهداری ایمن و یک فاجعه صنعتی محسوب می شوند.
اطمینان از سلامت این مقاومت ها، محاسبه صحیح مقدار اهمی و توانی آن ها، و رعایت الزامات استانداردهایی نظیر IEC 60831، وظیفه ذاتی هر مهندس طراح و تکنسین برق است. به یاد داشته باشید که در مهندسی برق، هیچ گاه نباید به قطع بودن کلید اصلی اعتماد کرد؛ همیشه فرض کنید خازن شارژ است، مگر اینکه خلاف آن با تجهیزات اندازه گیری استاندارد و پس از طی شدن زمان دیس شارژ ثابت شود.
