محاسبه و نحوه انتخاب پله‌ های بانک خازنی

در بسیاری از شبکه های توزیع برق، بخشی از توان دریافت شده از شبکه صرف انجام کار مفید نمی شود و به صورت توان راکتیو در سیستم گردش می کند. وجود این توان باعث می شود جریان عبوری از شبکه افزایش پیدا کند و در نتیجه ضریب توان (Power Factor) کاهش یابد. پایین بودن ضریب توان پیامدهایی مانند افزایش تلفات شبکه، اشغال ظرفیت تجهیزات الکتریکی و کاهش بهره وری سیستم قدرت را به همراه دارد.

به همین دلیل در انواع تأسیسات صنعتی، تجاری و حتی برخی مجموعه های مسکونی بزرگ از بانک خازنی برای جبران توان راکتیو و بهبود ضریب توان استفاده می شود. بانک خازنی با تأمین توان راکتیو مورد نیاز شبکه در محل مصرف، باعث می شود جریان کمتری از شبکه بالادست دریافت شود و عملکرد سیستم الکتریکی بهینه تر گردد.

طراحی بانک خازنی فقط به انتخاب چند خازن خلاصه نمی شود. مهم ترین بخش طراحی، تعیین این موضوع است که:

• بانک خازنی چند پله داشته باشد؟
• ظرفیت هر پله چقدر باشد؟
• پله ها با چه آرایشی انتخاب شوند؟
• و این آرایش چگونه با رفتار واقعی بار هماهنگ شود؟

در پروژه های صنعتی، انتخاب اشتباه پله ها می تواند باعث شود با وجود نصب بانک خازنی، همچنان ضریب توان ناپایدار باشد، کنتاکتورها دائما قطع و وصل شوند، خازن ها عمر کمی داشته باشند، یا حتی شبکه وارد حالت پیش فاز (Overcompensation) شود. به همین دلیل، انتخاب پله های بانک خازنی یک موضوع کاملا مهندسی است و فقط به محاسبه kvar ختم نمی شود.

بیشتر بخوانید: جدول محاسبه بانک خازنی

پیش‌ نیاز طراحی پله‌ های بانک خازنی: تعیین ظرفیت بانک

پیش از آنکه درباره تعداد پله ها یا ظرفیت هر پله تصمیم گیری کنیم، ابتدا باید بدانیم که شبکه ما دقیقا به چه مقدار توان راکتیو نیاز دارد. در واقع بانک خازنی وظیفه دارد توان راکتیوی را که شبکه برای بهبود ضریب توان نیاز دارد تأمین کند؛ بنابراین اولین قدم در طراحی هر بانک خازنی، تعیین ظرفیت کل مورد نیاز آن است.

ظرفیت بانک خازنی بر اساس سه پارامتر اصلی محاسبه می شود: توان اکتیو مصرف کننده (kW)، ضریب توان فعلی شبکه و ضریب توان هدف که قصد داریم به آن برسیم. توان اکتیو همان توانی است که واقعا صرف انجام کار مفید می شود، در حالی که ضریب توان نشان می دهد چه سهمی از توان دریافتی از شبکه به صورت مؤثر مورد استفاده قرار می گیرد. زمانی که ضریب توان پایین باشد، بخشی از توان به صورت راکتیو در شبکه گردش می کند و برای جبران آن باید از خازن استفاده شود.

برای محاسبه توان راکتیو مورد نیاز بانک خازنی معمولا از رابطه زیر استفاده می شود:

Qc = P × (tanφ1 − tanφ2)

در این رابطه، P توان اکتیو بار است، φ1 زاویه مربوط به ضریب توان فعلی شبکه و φ2 زاویه مربوط به ضریب توان هدف است. حاصل این محاسبه (Qc) مقدار توان راکتیوی را نشان می دهد که بانک خازنی باید تولید کند تا ضریب توان شبکه از مقدار فعلی به مقدار مطلوب برسد.

به عنوان یک مثال ساده، فرض کنید یک مجموعه دارای توان مصرفی 400 کیلووات و ضریب توان 0.72 است و هدف این است که ضریب توان آن به 0.95 افزایش پیدا کند. اگر این مقادیر در رابطه بالا قرار داده شوند، نتیجه نشان می دهد که تقریبا 260 کیلووار خازن برای اصلاح ضریب توان مورد نیاز خواهد بود. این مقدار در واقع ظرفیت کل بانک خازنی است که باید در سیستم نصب شود.

البته محاسبه ظرفیت بانک خازنی در عمل می تواند جزئیات بیشتری نیز داشته باشد؛ مانند در نظر گرفتن شرایط واقعی بار، تغییرات مصرف در طول زمان و ضریب توان هدف مناسب برای شبکه. به همین دلیل اگر می خواهید این محاسبات را به صورت کامل، مرحله به مرحله و همراه با مثال های عملی یاد بگیرید، می توانید مقاله تخصصی ما با عنوان «جدول محاسبه بانک خازنی» را مطالعه کنید.

چرا بانک خازنی باید پله‌ بندی شود؟

پس از محاسبه ظرفیت کل بانک خازنی، ممکن است این سؤال مطرح شود که چرا این ظرفیت به صورت یک خازن بزرگ در شبکه قرار داده نمی شود و باید به چند پله تقسیم شود؟ مثلا اگر به 300 کیلووار خازن نیاز داریم، چرا یک خازن 300kvar روی شبکه نصب نکنیم؟

دلیل اصلی این موضوع آن است که توان راکتیو مورد نیاز شبکه مقدار ثابتی نیست. بارهای الکتریکی در طول شبانه روز، شیفت های کاری یا حتی در بازه های چند ثانیه ای تغییر می کنند. اگر بانک خازنی فقط یک ظرفیت ثابت داشته باشد، در بخشی از زمان ها کمبود جبران سازی خواهیم داشت و در بخشی دیگر، شبکه وارد حالت پیش فاز می شود.

به همین دلیل بانک خازنی را به چند بخش کوچک تر تقسیم می کنند که به آن ها «پله» گفته می شود. پله بندی بانک خازنی این امکان را فراهم می کند که رگولاتور ضریب توان، بسته به شرایط لحظه ای بار، فقط بخشی از ظرفیت بانک را وارد مدار کند. به این ترتیب:

• فقط مقدار مورد نیاز خازن فعال می شود
• ضریب توان در محدوده هدف باقی می ماند
• تعداد قطع و وصل غیرضروری کاهش پیدا می کند
• عمر خازن ها و کنتاکتورها افزایش می یابد
• و رفتار بانک خازنی با واقعیت مصرف هماهنگ می شود

بنابراین پله بندی، یک انتخاب اختیاری نیست؛ بلکه یک ضرورت فنی در طراحی صحیح بانک خازنی است.

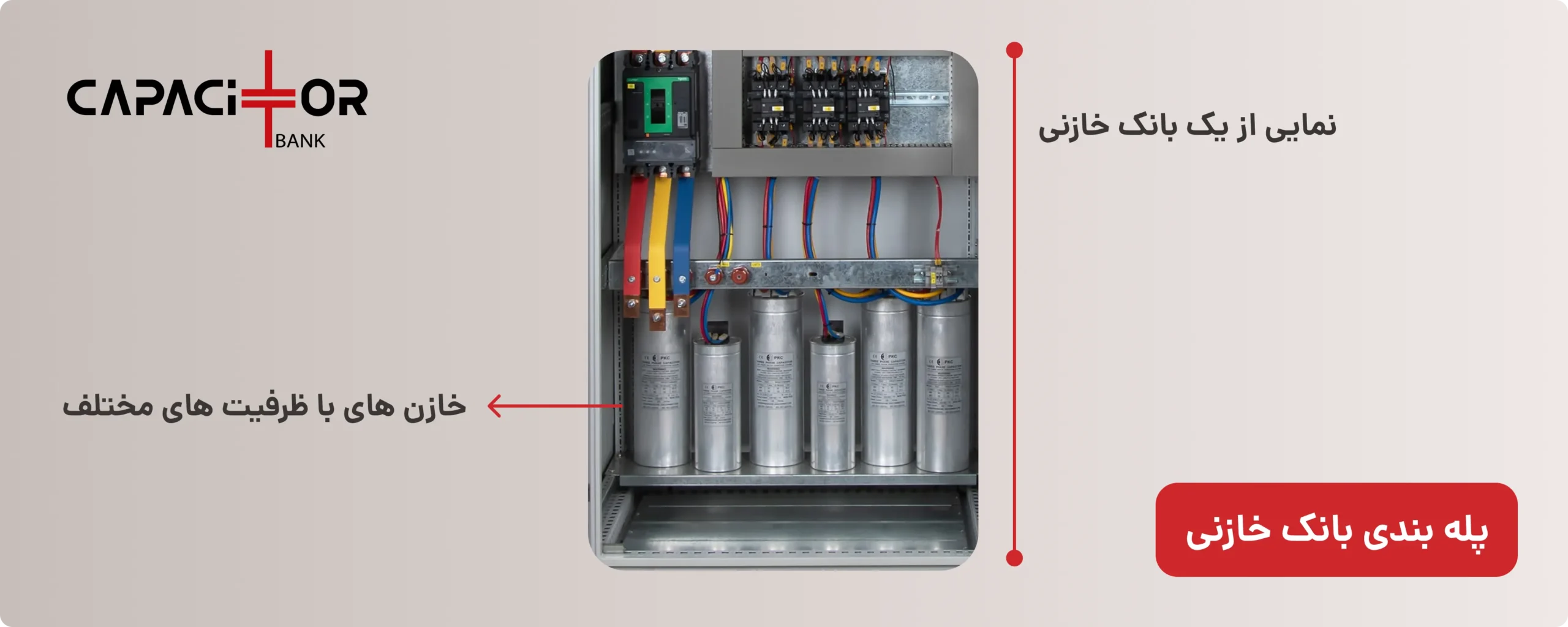

منظور از «پله بانک خازنی» دقیقا چیست؟

برای درک بهتر مفهوم پله در بانک خازنی، تصور کنید ظرفیت کل بانک خازنی مانند یک مخزن آب است که قرار است کمبود آب یک سیستم را جبران کند. اگر این مخزن فقط یک شیر بزرگ داشته باشد، یا آب زیاد وارد سیستم می شود یا کم؛ اما اگر چند شیر با اندازه های مختلف داشته باشد، می توان مقدار آب را دقیق تر تنظیم کرد. پله های بانک خازنی دقیقا همین نقش را در سیستم قدرت بازی می کنند.

فرض کنید محاسبات نشان داده که یک مجموعه به 300kvar توان راکتیو نیاز دارد تا ضریب توان آن به مقدار مطلوب برسد. به جای اینکه یک خازن 300kvar به صورت دائم به شبکه متصل شود، این ظرفیت به چند بخش کوچک تر تقسیم می شود. مثلا:

• پله اول: 50kvar
• پله دوم: 50kvar
• پله سوم: 100kvar
• پله چهارم: 100kvar

در این حالت گفته می شود بانک خازنی 4 پله دارد و مجموع ظرفیت این پله ها برابر با 300 کیلووار است.

هر یک از این پله ها یک واحد مستقل جبران توان راکتیو محسوب می شود که معمولا از اجزای زیر تشکیل شده است:

1. یک یا چند خازن که ظرفیت آن پله را تأمین می کنند (مثلا یک خازن 50kvar یا چند خازن موازی)
2. یک وسیله قطع و وصل مخصوص خازن (کنتاکتور خازنی یا در کاربردهای سریع تر، تریستور)
3. تجهیزات حفاظتی مانند فیوز، مقاومت دشارژ و در برخی موارد راکتور

اکنون فرض کنید در یک لحظه از زمان، بار شبکه فقط به 100kvar جبران توان راکتیو نیاز دارد. در این حالت، رگولاتور ضریب توان فقط دو پله 50kvar را وارد مدار می کند و بقیه پله ها خاموش می مانند. اگر بعدا بار افزایش پیدا کند و نیاز به 200kvar برسد، رگولاتور می تواند پله های 100kvar را نیز وارد مدار کند. به همین ترتیب، با کاهش بار، پله ها یکی یکی از مدار خارج می شوند.

انتخاب تعداد پله‌ های بانک خازنی

پس از آنکه مفهوم پله در بانک خازنی مشخص شد، گام بعدی این است که ظرفیت کل بانک به چند پله تقسیم شود. این تصمیم در ظاهر ساده به نظر می رسد، اما در عمل تأثیر مستقیمی بر عملکرد واقعی بانک خازنی دارد. اگر بانک خازنی از تعداد کمی پله بزرگ تشکیل شده باشد، با هر بار وصل یک پله مقدار زیادی توان راکتیو وارد شبکه می شود و تنظیم ضریب توان با دقت پایین تری انجام خواهد شد. در مقابل، وقتی ظرفیت کل به پله های بیشتر و کوچک تر تقسیم می شود، رگولاتور می تواند متناسب با نیاز واقعی بار، خازن ها را مرحله به مرحله وارد مدار کند و ضریب توان را در محدوده هدف نگه دارد.

برای مثال، اگر یک بانک خازنی 300kvar فقط از سه پله 100kvar تشکیل شده باشد، امکان جبران فقط در چند سطح محدود وجود دارد. اما اگر همین ظرفیت به شش پله 50kvar تقسیم شود، سیستم می تواند با انعطاف بیشتری به تغییرات بار پاسخ دهد. البته این به آن معنا نیست که هرچه تعداد پله ها بیشتر باشد، طراحی بهتر است. افزایش تعداد پله ها باعث بیشتر شدن تجهیزات تابلو، افزایش هزینه، پیچیدگی بیشتر مدار و در برخی موارد افزایش دفعات قطع و وصل کنتاکتورها می شود. به همین دلیل انتخاب تعداد پله ها باید با نگاه فنی و اقتصادی به صورت هم زمان انجام شود.

در عمل، تعداد مناسب پله ها به رفتار بار بستگی دارد. در مجموعه هایی که بار تغییرات کمی دارد، تعداد پله های کمتر نیز می تواند کافی باشد؛ اما در شبکه هایی که بار متغیر، نوسانی یا لحظه ای است، استفاده از پله های بیشتر باعث می شود جبران توان راکتیو دقیق تر انجام شود. به طور کلی در بسیاری از بانک های خازنی فشار ضعیف، طراحی در بازه 5 تا 8 پله انتخابی متعادل و رایج به شمار می آید، زیرا هم دقت قابل قبولی ایجاد می کند و هم پیچیدگی سیستم را در حد منطقی نگه می دارد.

روش‌های متداول آرایش پله‌ های بانک خازنی

پس از تعیین تعداد پله ها، مهم ترین بخش طراحی این است که مشخص شود ظرفیت پله ها با چه ترتیبی کنار یکدیگر قرار بگیرند. به این موضوع «آرایش پله های بانک خازنی» گفته می شود. در واقع ممکن است دو بانک خازنی ظرفیت کل یکسانی داشته باشند، اما به دلیل تفاوت در آرایش پله ها، عملکرد کاملا متفاوتی از خود نشان دهند. انتخاب آرایش مناسب باعث می شود بانک خازنی بتواند با دقت بیشتر، تعداد قطع و وصل کمتر و پایداری بهتر، ضریب توان شبکه را کنترل کند.

به طور کلی، آرایش پله های بانک خازنی معمولا به سه روش اصلی انجام می شود:

1. آرایش مساوی
2. آرایش باینری
3. آرایش تدریجی یا ترکیبی

هرکدام از این روش ها ویژگی ها، مزایا و محدودیت های خاص خود را دارند و انتخاب آن ها به نوع بار، میزان نوسان مصرف و دقت مورد نیاز در جبران توان راکتیو بستگی دارد.

1- آرایش مساوی (Equal Steps)

در این روش، تمام پله ها ظرفیت یکسان دارند. برای مثال، یک بانک 300 کیلوواری ممکن است از 6 پله 50kvar تشکیل شده باشد. این ساده ترین و متداول ترین روش طراحی بانک خازنی است، زیرا محاسبات، سیم بندی و کنترل آن ساده تر انجام می شود.

مزیت اصلی آرایش مساوی، سادگی طراحی و نگهداری آن است. همچنین چون همه پله ها مشابه هستند، تأمین تجهیزات و تعویض قطعات نیز راحت تر خواهد بود. با این حال، این روش همیشه بهترین دقت را ایجاد نمی کند؛ زیرا سیستم فقط می تواند در مضرب های مشخصی از ظرفیت هر پله جبران سازی انجام دهد.

آرایش مساوی معمولا برای مجموعه هایی مناسب است که تغییرات بار آن ها نسبتا آرام و قابل پیش بینی باشد؛ مانند بسیاری از ساختمان های تجاری، اداری یا کارگاه های کوچک.

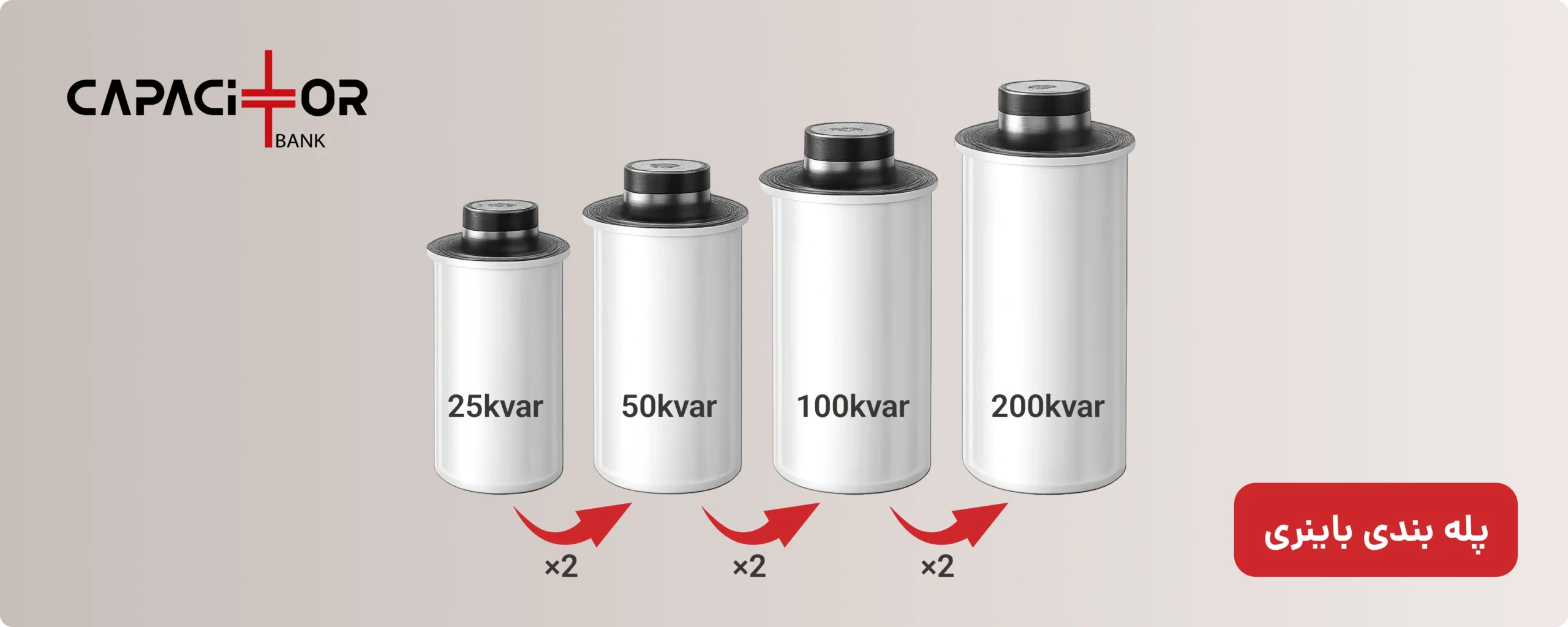

2- آرایش باینری (Binary Arrangement)

در آرایش باینری، ظرفیت پله ها بر اساس ضرایب دو برابر انتخاب می شود. به عنوان مثال:

در این ساختار، هر پله معمولا دو برابر پله قبلی است. مزیت مهم این روش، دقت بسیار بالای تنظیم توان راکتیو است. چون ترکیب های مختلف پله ها می توانند ظرفیت های متنوعی ایجاد کنند، رگولاتور قادر خواهد بود ضریب توان را با دقت بیشتری کنترل کند.

این نوع آرایش بیشتر در شبکه هایی استفاده می شود که بار به سرعت تغییر می کند یا نیاز به کنترل دقیق ضریب توان وجود دارد. البته طراحی و کنترل آرایش باینری نسبت به روش مساوی پیچیده تر است و معمولا هزینه بیشتری نیز دارد.

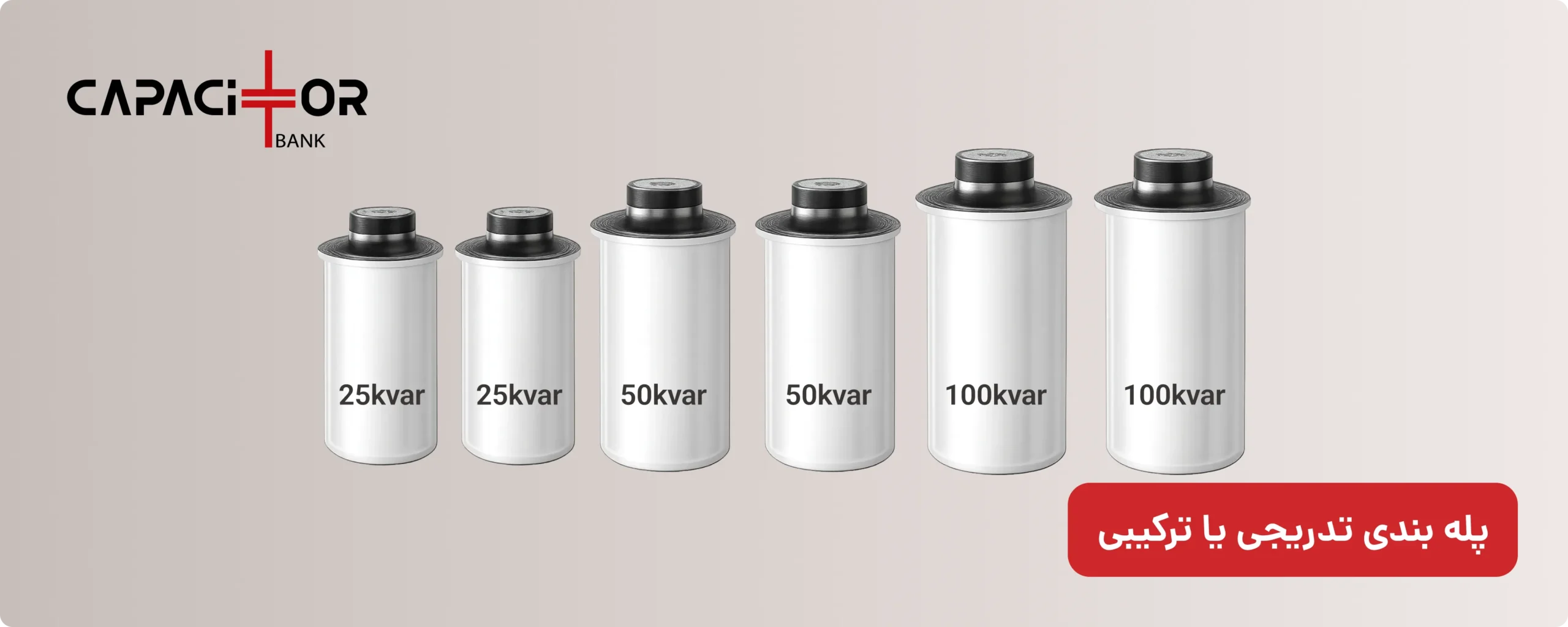

3- آرایش تدریجی یا ترکیبی (Progressive / Mixed)

یکی از رایج ترین روش های عملی در تابلوهای بانک خازنی، آرایش تدریجی است. در این روش، پله های ابتدایی ظرفیت کوچک تری دارند و هرچه به پله های بزرگ تر نزدیک می شویم، ظرفیت افزایش پیدا می کند. برای مثال:

این ساختار در واقع ترکیبی از سادگی آرایش مساوی و دقت آرایش باینری است. پله های کوچک اولیه امکان تنظیم دقیق در بارهای سبک را فراهم می کنند و پله های بزرگ تر نیز در زمان افزایش بار، ظرفیت مورد نیاز را سریع تر تأمین می کنند.

به همین دلیل آرایش تدریجی در بسیاری از پروژه های صنعتی و تجاری بهترین انتخاب محسوب می شود، زیرا هم دقت مناسبی دارد و هم تعداد تجهیزات و پیچیدگی سیستم را در سطح معقول نگه می دارد.

بیشتر بخوانید: نرم‌ افزارهای کاربردی برای طراحی بانک‌ خازنی

کدام آرایش پله برای بانک خازنی مناسب‌تر است؟

پس از آشنایی با روش های مختلف آرایش پله ها، سؤال اصلی این است که در عمل کدام آرایش انتخاب مناسب تری خواهد بود. پاسخ این سؤال به شرایط واقعی شبکه بستگی دارد، زیرا هیچ آرایشی وجود ندارد که برای همه پروژه ها بهترین گزینه باشد. انتخاب درست زمانی انجام می شود که نوع بار، میزان نوسان مصرف و دقت مورد نیاز در اصلاح ضریب توان به درستی شناخته شود.

• اگر بار مجموعه نسبتا ثابت باشد و تغییرات آن به آرامی انجام شود، معمولا آرایش مساوی انتخابی ساده، اقتصادی و قابل قبول است. در چنین شرایطی نیازی به طراحی پیچیده وجود ندارد و بانک خازنی می تواند با چند پله هم ظرفیت عملکرد مناسبی داشته باشد.
• اما در مجموعه هایی که بار به صورت متناوب، ناگهانی یا در بازه های کوتاه تغییر می کند، استفاده از آرایش های دقیق تر منطقی تر است؛ زیرا سیستم باید بتواند سریع تر با نیاز واقعی شبکه هماهنگ شود.

در بسیاری از پروژه های عملی، آرایش تدریجی یا ترکیبی بهترین تعادل را بین دقت، سادگی و هزینه ایجاد می کند. به همین دلیل این روش در تابلوهای بانک خازنی فشار ضعیف بسیار رایج است. در مقابل، آرایش باینری بیشتر در کاربردهایی استفاده می شود که دقت جبران سازی اهمیت بالایی دارد. بنابراین انتخاب نهایی آرایش پله ها باید نه فقط بر اساس ظرفیت کل بانک، بلکه بر اساس رفتار واقعی بار و اهداف بهره برداری از سیستم انجام شود.

نکات مهم در طراحی و انتخاب پله‌ های بانک خازنی

1. از انتخاب پله های بیش از حد بزرگ خودداری شود، زیرا ورود ناگهانی توان راکتیو می تواند باعث نوسان ضریب توان یا پیش فاز شدن شبکه شود.
2. معمولا پله های ابتدایی با ظرفیت کوچک تر انتخاب می شوند تا کنترل ضریب توان دقیق تر و نرم تر انجام شود.
3. تعداد و ظرفیت پله ها باید متناسب با میزان تغییرات بار انتخاب شود تا از قطع و وصل مداوم کنتاکتورها جلوگیری شود.
4. در بارهای متغیر، تنظیم صحیح رگولاتور ضریب توان اهمیت زیادی در کاهش استهلاک تجهیزات دارد.
5. در شبکه های دارای هارمونیک، استفاده از بانک خازنی Detuned یا راکتور فیلتر ضروری است تا از آسیب دیدن خازن ها جلوگیری شود.
6. در مجموعه های دارای اینورتر، درایو و بارهای غیرخطی، بررسی هارمونیک ها باید بخشی از طراحی بانک خازنی باشد.
7. انتخاب صحیح تجهیزات جانبی مانند کنتاکتور خازنی، فیوز، رگولاتور و خازن با کیفیت، تأثیر مستقیمی بر عملکرد و طول عمر بانک خازنی دارد.
8. طراحی صحیح پله ها باید علاوه بر ظرفیت کل، بر اساس رفتار واقعی بار و شرایط بهره برداری انجام شود.

جمع‌ بندی

طراحی پله های بانک خازنی فقط به محاسبه ظرفیت کل محدود نمی شود، بلکه انتخاب تعداد پله ها و آرایش صحیح آن ها نیز نقش مهمی در عملکرد نهایی سیستم دارد. هرچه این انتخاب دقیق تر و متناسب تر با رفتار واقعی بار انجام شود، بانک خازنی بهتر می تواند ضریب توان را کنترل کند، از قطع و وصل های غیرضروری جلوگیری شود و عمر تجهیزات افزایش یابد.

به همین دلیل در طراحی حرفه ای بانک خازنی باید ظرفیت مورد نیاز، تعداد پله ها، نحوه آرایش آن ها و شرایط واقعی مصرف هم زمان در نظر گرفته شوند. انتخاب صحیح این موارد باعث می شود سیستم جبران توان راکتیو با دقت، پایداری و بهره وری بیشتری عمل کند.
