طراحی و محاسبات سیستم اصلاح ضریب قدرت (PFC) در صنایع امروزی، دیگر یک فرآیند دستی و مبتنی بر تخمین های سنتی نیست. ورود بارهای غیرخطی، تجهیزات الکترونیک قدرت و پدیده های مخربی مانند هارمونیک ها به شبکه های برق صنعتی، محاسبات دستی را نه تنها زمان بر، بلکه بسیار ریسک پذیر کرده است. یک اشتباه کوچک در محاسبه ظرفیت پله های خازنی یا نادیده گرفتن فرکانس رزونانس می تواند به انفجار خازن ها، آسیب به کلیدهای حرارتی و خسارات سنگین به تجهیزات اتوماسیون صنعتی منجر شود.
امروزه مهندسان برق و طراحان سیستم های توزیع انرژی برای دستیابی به بالاترین راندمان و جلوگیری از جریمه های سنگین ضریب توان (کسینوس فی)، به نرم افزارهای شبیه سازی متکی هستند. در این مقاله جامع، بهترین و کاربردی ترین نرم افزارهای تخصصی دنیا را برای طراحی، شبیه سازی و تحلیل بانک خازنی بررسی می کنیم تا بتوانید متناسب با نیاز پروژه خود، بهترین ابزار را انتخاب کنید.
بیشتر بخوانید: جدول محاسبه بانک خازنی
چرا شبیه سازی بانک خازنی پیش از پیاده سازی الزامی است؟
پیش از آنکه به معرفی ابزارها بپردازیم، باید به این سوال پاسخ دهیم که چرا بدون شبیه سازی نرم افزاری نباید اقدام به ساخت یا سفارش بانک خازنی کرد؟
وقتی خازن ها را به شبکه متصل می کنید، این تجهیزات با اندوکتانس ترانسفورماتورها و خطوط انتقال ترکیب شده و مدارهای LC را تشکیل می دهند. اگر فرکانس تشدید (رزونانس) این مدار با فرکانس یکی از هارمونیک های تولید شده توسط درایوها (VFD) یا تجهیزات دیگر هم پوشانی داشته باشد، پدیده تشدید هارمونیکی رخ می دهد.
شبیه سازی نرم افزاری به شما کمک می کند تا:
- ظرفیت دقیق مورد نیاز برای رسیدن به ضریب توان هدف را محاسبه کنید.
- رفتار هارمونیکی شبکه را پیش بینی و فیلترهای مناسب (فیلترهای دیتون یا هارمونیکگیر) طراحی کنید.
- جریان های هجومی زمان سوییچینگ (Inrush Current) را تحلیل کنید.
- تجهیزات حفاظتی نظیر فیوزها، کنتاکتورهای خازنی و کلیدهای دژنکتور را بهینه انتخاب کنید.

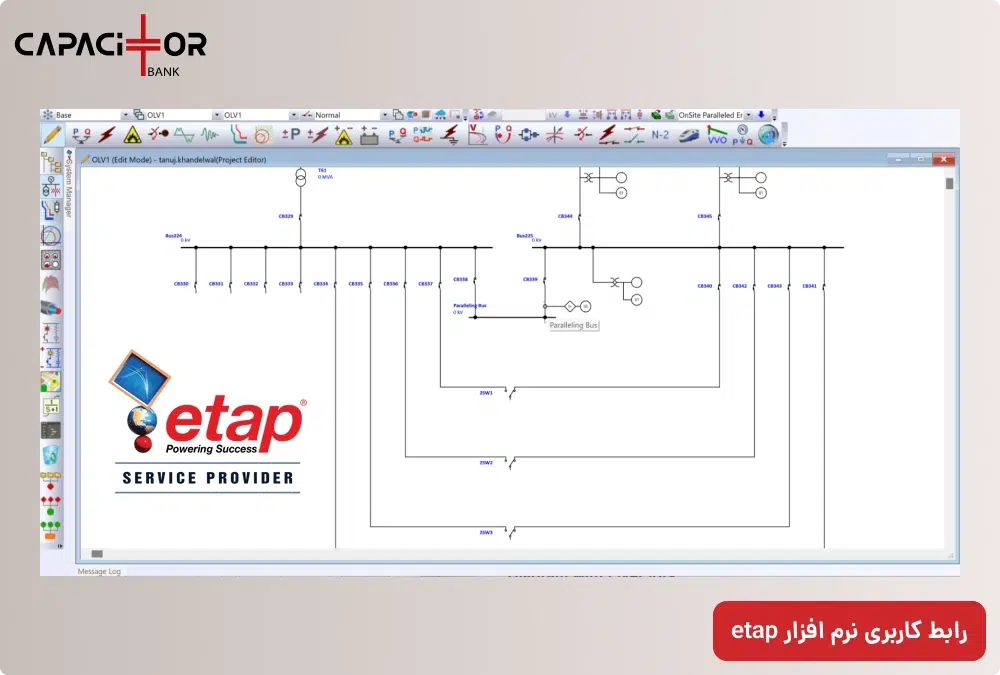

۱. نرم افزار ETAP
نرم افزار ETAP (Electrical Transient Analyzer Program) بدون شک قدرتمندترین و محبوب ترین نرم افزار برای تحلیل، شبیه سازی و طراحی شبکه های برق صنعتی و نیروگاهی است. اگر در زمینه طراحی سیستم های توزیع برق کار می کنید، تسلط بر این نرم افزار یک ضرورت غیرقابل انکار است.
قابلیتهای ETAP در طراحی بانک خازنی
ETAP ابزاری فوق العاده برای انجام محاسبات پخش بار (Load Flow) و بهینه سازی مکان و ظرفیت خازن ها در شبکه دارد. ماژول Optimal Power Flow (OPF) و به طور خاص بخش Optimal Capacitor Placement (OCP) به مهندسان اجازه می دهد تا:
- بهترین نقاط شبکه را برای نصب پله های خازنی پیدا کنند.
- حداقل ظرفیت خازنی مورد نیاز برای کاهش تلفات و بهبود پروفایل ولتاژ را تعیین کنند.
- هزینه های خرید تجهیزات را با بهینه سازی ظرفیت ها به حداقل برسانند.
تحلیل هارمونیک و رزونانس در ETAP
یکی از ویژگی های کلیدی ETAP، ماژول Harmonic Analysis است. این بخش به شما اجازه می دهد تا منابع تولید هارمونیک (مانند اینورترها و یکسوسازها) را مدل سازی کرده و رفتار خازن ها را در حضور این هارمونیک ها بررسی کنید. به این ترتیب متوجه خواهید شد که آیا بانک خازنی معمولی شما نیاز به راکتورهای حذف هارمونیک (De-tuned Reactors) دارد یا خیر.

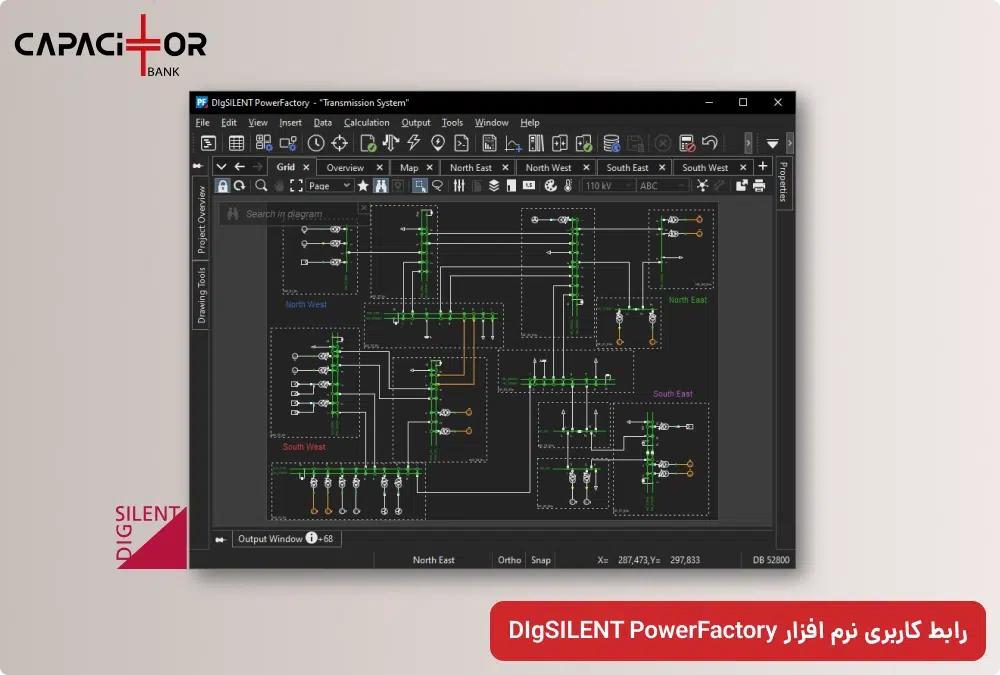

۲. نرم افزار DIgSILENT PowerFactory
اگر پروژه شما فراتر از یک کارگاه کوچک صنعتی است و با شبکه های توزیع گسترده یا سیستم های انتقال سرکار دارید، DIgSILENT PowerFactory دقیق ترین انتخاب ممکن است. این نرم افزار آلمانی به دقت فوق العاده بالا در شبیه سازی رفتارهای دینامیکی و گذرا شهرت دارد.
کاربرد DIgSILENT در طراحی بانک های خازنی پیچیده
در پروژه های بزرگ صنعتی که کلیدزنی بانک های خازنی غول پیکر می تواند نوسانات ولتاژ شدیدی ایجاد کند، دیگسایلنت گزینه ای بی رقیب است. قابلیت های کلیدی آن شامل موارد زیر است:
- شبیه سازی پدیده های گذرا (EMT): تحلیل جریان های هجومی بسیار شدید در لحظه وصل شدن پله های خازنی.
- طراحی فیلترهای هارمونیک اکتیو و پسیو: شبیه سازی دقیق فیلترهای نوع LCL و راکتورهای سری با خازن.
- بررسی پایداری ولتاژ: بررسی رفتار شبکه در زمان افت ولتاژهای ناگهانی و نقش بانک خازنی در پشتیبانی از شبکه.
این نرم افزار به دلیل یادگیری سخت تر نسبت به ETAP، بیشتر توسط مشاوران ارشد برق و در پروژه های بزرگ مقیاس استفاده می شود.

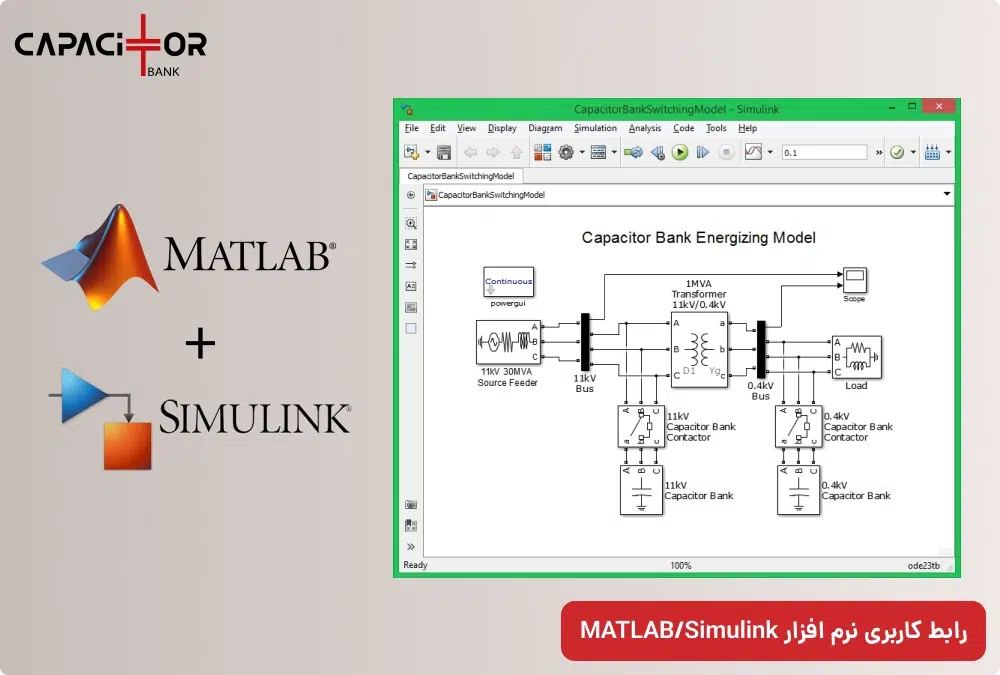

۳. نرم افزار MATLAB/Simulink
برای مهندسانی که تمایل دارند جزئیات عملکرد داخلی قطعات الکترونیکی و کنترلی را به صورت شخصی سازی شده طراحی کنند، ترکیب MATLAB و Simulink (به ویژه کتابخانه Simscape Electrical) بهشت شبیه سازی به شمار می رود.
چرا از متلب برای شبیه سازی بانک خازنی استفاده کنیم؟
در سایر نرم افزارها شما معمولا قطعات را آماده وارد مدار می کنید؛ اما در متلب می توانید:
- یک رگولاتور خازنی هوشمند با الگوریتم های اختصاصی خودتان (مثلا فازی یا الگوریتم های بهینه سازی هوشمند) طراحی کنید.
- عملکرد کلیدزنی تریستوری (شامل SSRها یا همان رله های حالت جامد صنعتی) را در بانک های خازنی سریع (Static Var Compensator – SVC) با دقت میکروثانیه شبیه سازی کنید.
- شکل موج دقیق جریان و ولتاژ را در فرکانس های بالا مشاهده و فیلترهای رزونانس را فرمول نویسی کنید.

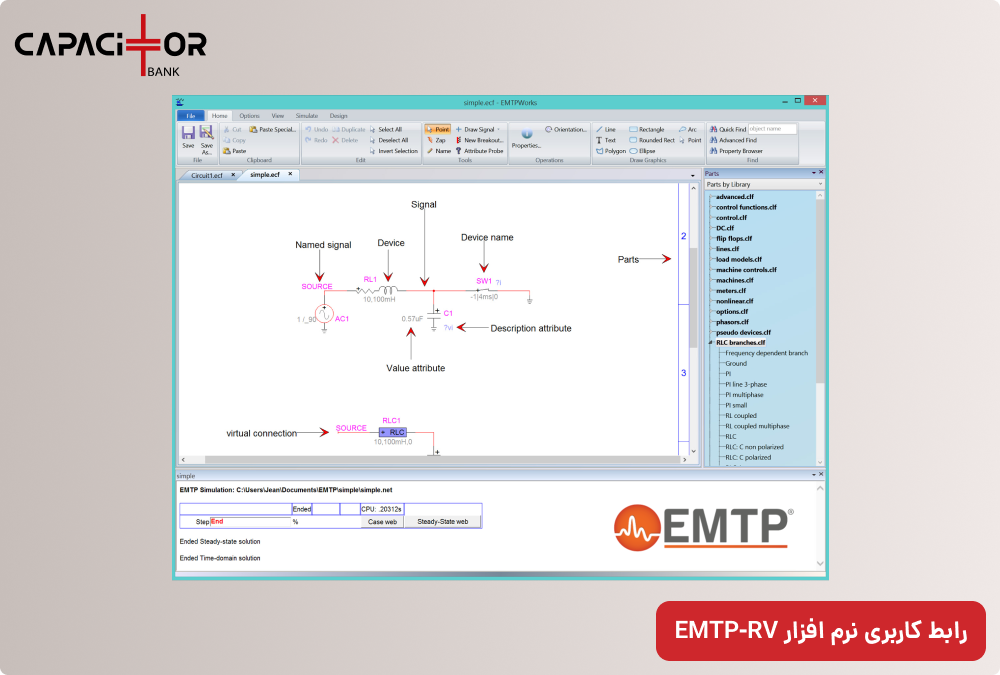

۴. نرم افزار EMTP-RV و PSCAD
هنگامی که خازن ها سوییچ می شوند، جریان هایی با فرکانس بالا و دامنه های بسیار بزرگ (گاهی تا ۱۰۰ برابر جریان نامی خازن) ایجاد می شوند. این پدیده می تواند عایق خازن را تخریب کرده یا موجب سوختن کنتاکتورهای خازنی معمولی شود. نرم افزارهای PSCAD و EMTP-RV به صورت اختصاصی برای حل این دست مسائل توسعه یافته اند.
قابلیت ها در شبیه سازی سیستم های خازنی
- طراحی سلف محدود کننده جریان (Inrush Reactors): محاسبه مقدار دقیق سلف های سری کوچک که روی کنتاکتورها یا ورودی بانک خازنی برای کنترل جریان اولیه نصب می شوند.
- تحلیل صاعقه و کلید زنی: شبیه سازی رفتار بانک خازنی زمانی که صاعقه به خط توزیع برخورد می کند یا زمانی که خطاهای اتصال کوتاه رخ می دهد.
- طراحی سیستم های خازنی فشار متوسط و فشار قوی: ایده آل برای پست های توزیع برق فوق توزیع و انتقال.
جدول مقایسه نرم افزارهای اصلی طراحی و شبیه سازی بانک خازنی
برای اینکه دید بهتری برای انتخاب نرم افزار مناسب داشته باشید، در جدول زیر ویژگی های کلیدی این ابزارها را مقایسه کرده ایم:
| نام نرم افزار | سطح سختی کاربری | تمرکز اصلی در شبیه سازی | مناسب برای چه پروژه هایی؟ | نیاز به سخت افزار |
| ETAP | متوسط | پخش بار، جانمایی بهینه خازن، تحلیل هارمونیک | صنایع فولاد، نفت و گاز، کارخانجات متوسط تا بزرگ | متوسط |
| DIgSILENT | سخت | تحلیل های دینامیکی، شبکه های توزیع و انتقال، پایداری | مهندسان مشاور، صنایع مادر، شبکه های برق سراسری | متوسط به بالا |
| MATLAB | سخت | پیاده سازی الگوریتم های کنترلی، شبیه سازی الکترونیک قدرت | مراکز تحقیقاتی، طراحان رگولاتور و سیستم های SVC | بالا |
| PSCAD | متوسط به سخت | پدیده های گذرا با سرعت بالا، کلیدزنی، صاعقه | پست های برق فشار قوی، تحلیل های دقیق تخریب تجهیزات | متوسط |
چند نکته کلیدی برای انتخاب بهتر:
- اگر درگیر پروژه های صنعتی معمول هستید: ETAP پادشاه بی چون و چرای این حوزه است. کتابخانه های جامع آن برای انتخاب خازن و راکتورهای حذف هارمونیک (Detuned) کار را بسیار سریع می کند. گزارش گیری استاندارد آن هم برای ارائه به کارفرما عالی است.
- اگر پروژه شما سطح ولتاژ فشار قوی (HV) یا شبکه های گسترده است: بدون شک به DIgSILENT PowerFactory نیاز دارید. این نرم افزار در تحلیل پایداری ولتاژ و مدل سازی بارهای غیرخطی در مقیاس شبکه بسیار دقیق تر از سایرین عمل می کند.
- اگر کار شما تحلیل «پدیده های گذرا» (Transient) است: فقط PSCAD پاسخگوی نیاز شماست. برای مثال، اگر می خواهید تأثیر لحظه کلیدزنی بانک خازنی (Switching Transients) بر روی تجهیزات حساس الکترونیک قدرت یا ترانسفورماتورها را بررسی کنید، هیچ نرم افزار دیگری دقت و جزئیات PSCAD را ندارد.
- اگر وارد مباحث R&D می شوید: MATLAB/Simulink ابزاری است که دست شما را برای پیاده سازی هرگونه منطق کنترلی اختصاصی یا شبیه سازی های خاص (که ماژول های آماده ندارند) باز می گذارد.

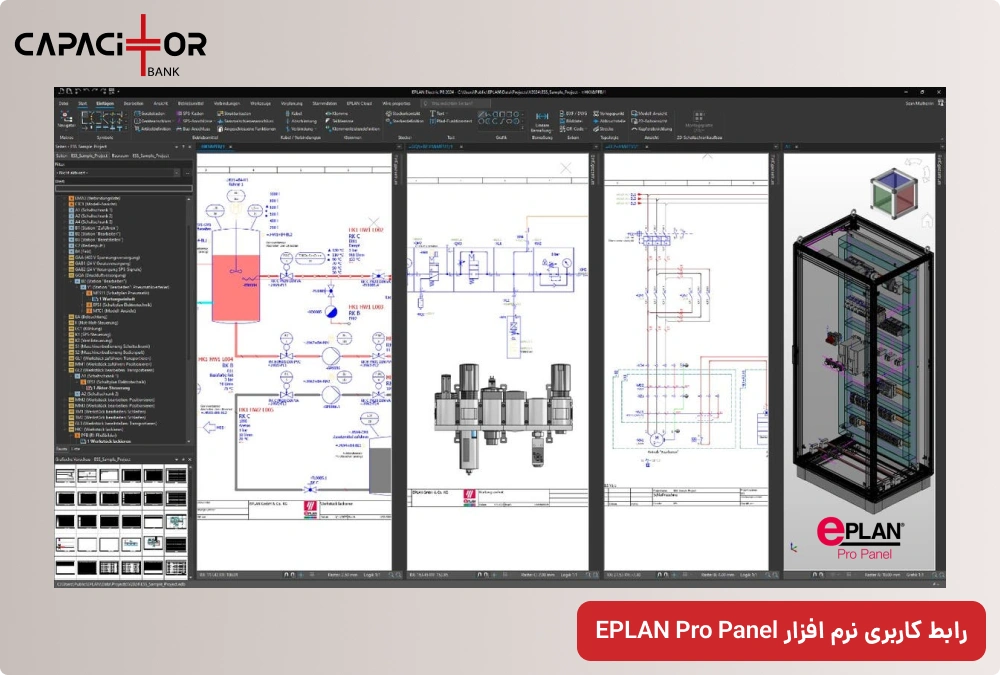

۵. نرمافزار EPLAN Pro Panel
پس از آنکه محاسبات الکتریکی را با نرم افزارهای فوق انجام دادید و ظرفیت خازن ها، سطح مقطع کابل ها، جریان کنتاکتورها و مشخصات فیوزها مشخص شد، نوبت به ساخت فیزیکی تابلو می رسد. اینجاست که EPLAN وارد میدان می شود.
نقش EPLAN در ساخت تابلوهای بانک خازنی
طراحی بانک خازنی فقط فرمول های الکتریکی نیست؛ دفع حرارت تولید شده توسط خازن ها و راکتورها اهمیت حیاتی دارد.
- جانمایی سه بعدی (3D Placement): چیدمان قطعات مانند کنتاکتورها، فیوزها، خازن ها و راکتورها به شکلی که فواصل ایمن رعایت شود.
- تحلیل حرارتی تابلو: شبیه سازی جریان هوا برای اطمینان از اینکه فن های تهویه در جای درستی نصب شده اند و دمای داخل تابلو از حد مجاز خازن ها (معمولا ۵۵ درجه سانتی گراد) بالاتر نمی رود.
- مسیریابی کابل ها (Routing): محاسبه دقیق طول کابل های قدرت و شینه های مسی برای به حداقل رساندن اتلاف های حرارتی درون تابلو.
۶. نرم افزارهای کمپانی های سازنده تجهیزات الکتریکی (ABB , Schneider, Siemens)
اگر به دنبال راه حل های سریع، کاربردی و ساده هستید و تمایلی به درگیر شدن با شبیه سازی های پیچیده ETAP یا PSCAD ندارید، نرم افزارهای اختصاصی سازندگان بزرگ تجهیزات برق بهترین گزینه هستند.

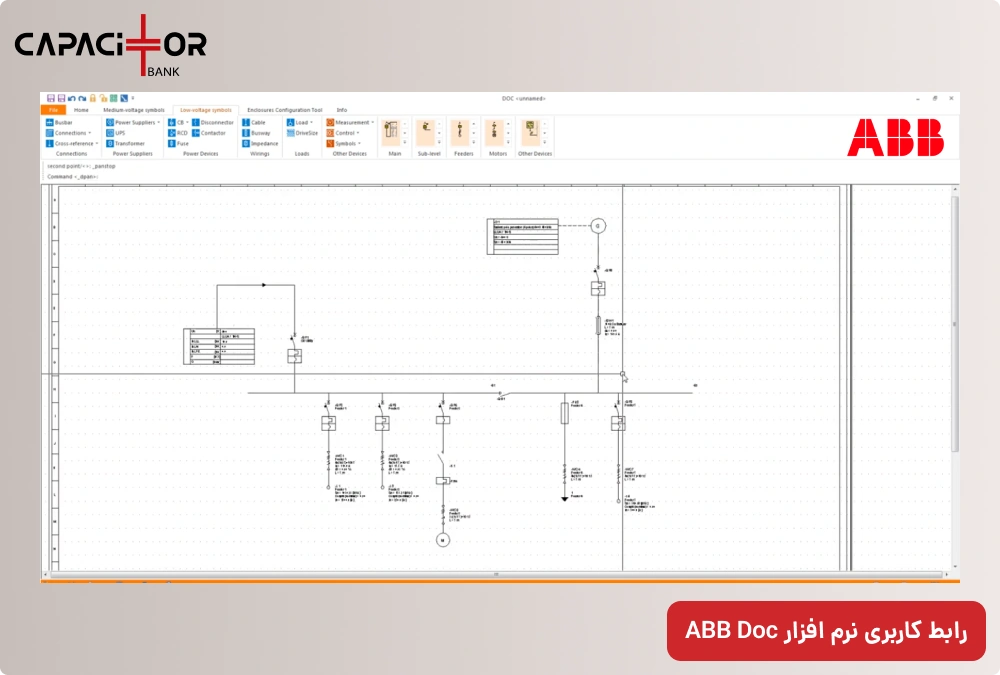

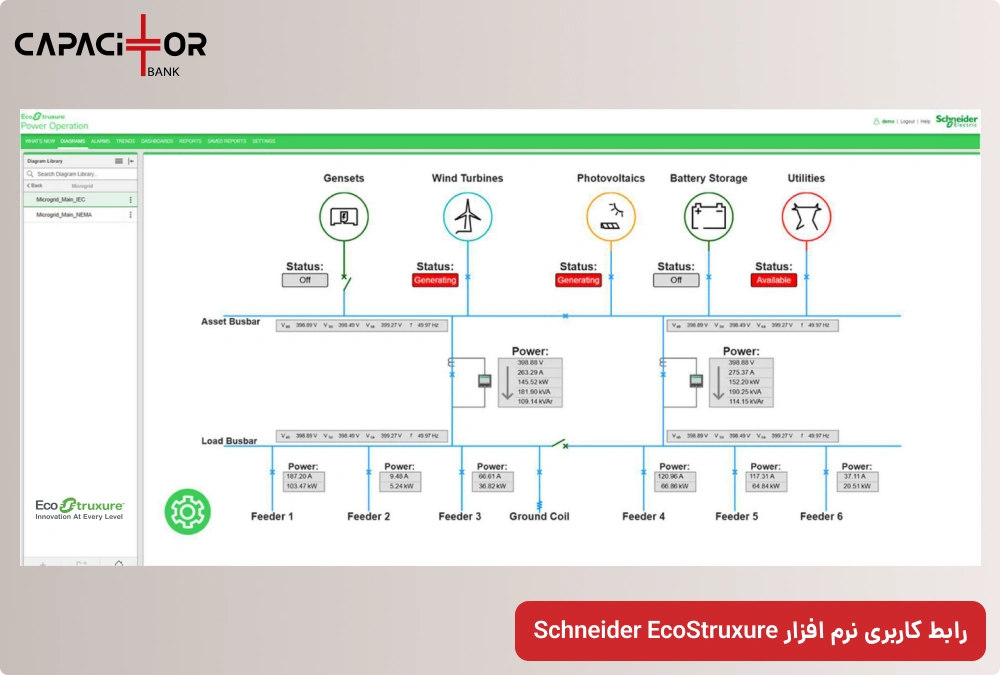

ابزارهایی مانند Schneider EcoStruxure یا ABB Doc
این غول های صنعتی نرم افزارهای طراحی آنلاین یا آفلاینی را در اختیار مهندسان قرار می دهند که با وارد کردن اطلاعات پایه ای شبکه (مانند توان ترانسفورماتور، ضریب توان فعلی و ضریب توان مطلوب)، بلافاصله:
- ظرفیت بانک خازنی مورد نیاز را محاسبه می کنند.
- لیست قطعات (BOM) را بر اساس کدهای فنی محصولات خودشان خروجی می دهند.
- تجهیزات حفاظتی متناسب با پله های خازنی را پیشنهاد می کنند.
این ابزارها برای پروژه های تجاری روتین و ساختمان های اداری مسکونی بسیار کارآمد و سریع هستند.
تحلیل هارمونیک ها: خط قرمز طراحی بانک های خازنی مدرن
یکی از بزرگ ترین اشتباهات در طراحی بانک های خازنی، نادیده گرفتن هارمونیک های تولیدی توسط اینورترها و سیستم های اتوماسیون صنعتی است. وقتی فرکانس تشدید سیستم به فرکانس هارمونیک های ۵ یا ۷ نزدیک می شود، جریان عبوری از خازن ها به شدت افزایش یافته و باعث تورم و انفجار آن ها می شود.
در زمان شبیه سازی با نرم افزارهایی مثل ETAP یا دیگسایلنت، همواره موارد زیر را بررسی کنید:
- طیف هارمونیکی بارها: مقدار اعوجاج کل هارمونیکی جریان ($THD_I$) و ولتاژ ($THD_V$) را اندازه گیری یا شبیه سازی کنید.
- فرکانس رزونانس موازی: نمودار امپدانس برحسب فرکانس شبکه را رسم کنید تا مطمئن شوید نقطه پیک امپدانس با فرکانس هارمونیک های فرستاده شده به شبکه تداخل ندارد.
- انتخاب فیلتر دیتون: در صورت وجود رزونانس، از راکتورهای حذف هارمونیک با ضریب های مشخص (مثلا ۷٪ یا ۱۴٪) استفاده کنید و مدار جدید را مجددا شبیه سازی کنید.
نکته: فراموش نکنید که حتی با دقیق ترین طراحی ها، سیستم شما پس از مدتی بهره برداری نیاز به سرویس بانک خازنی و بازرسی دوره ای دارد تا از سلامت خازن ها در برابر نوسانات اطمینان حاصل شود.
بیشتر بخوانید: محاسبه و نحوه انتخاب پله های بانک خازنی
نتیجه گیری و جمع بندی
انتخاب نرم افزار مناسب کاملا به سطح پروژه و نیازهای فنی شما بستگی دارد:
- اگر به دنبال محاسبه سریع بار، رفع هارمونیک و ارائه گزارش های استاندارد برای کارخانجات و صنایع بزرگ هستید، ETAP بهترین و در دسترس ترین ابزار است.
- اگر روی پروژه های فشار قوی، پست های انتقال و سیستم های توزیع سراسری کار می کنید، بدون شک به سراغ DIgSILENT بروید.
- برای کارهای تحقیقاتی، توسعه رگولاتورهای هوشمند و تحلیل های الکترونیک قدرت دقیق از MATLAB استفاده کنید.
- و در نهایت برای جانمایی قطعات، طراحی حرارتی و خروجی نقشه های دو بعدی و سه بعدی ساخت تابلو، هیچ ابزاری جایگزین EPLAN Pro Panel نخواهد شد.
شبیه سازی قبل از اجرا نه تنها هزینه های آزمون و خطای کارگاهی را صفر می کند، بلکه ایمنی و طول عمر بالای تجهیزات گران قیمت سیستم توزیع برق شما را تضمین می نماید.
آیا شما تجربه طراحی بانک خازنی با نرم افزارهای معرفی شده را دارید؟ تجربیات یا چالش های خود را در بخش نظرات با ما به اشتراک بگذارید.
