در سیستم های توزیع و مصرف برق صنعتی، بسیاری از تجهیزات الکتریکی مانند الکتروموتورها، ترانسفورماتورها، کمپرسورها، دستگاه های جوشکاری و درایوهای صنعتی ماهیتی سلفی دارند. این تجهیزات برای عملکرد خود علاوه بر توان اکتیو، به توان راکتیو نیز نیاز دارند. توان راکتیو در حقیقت برای ایجاد میدان های مغناطیسی در تجهیزات الکتریکی مصرف می شود و اگرچه به طور مستقیم کار مفیدی تولید نمی کند، اما برای عملکرد صحیح بسیاری از تجهیزات ضروری است.
زمانی که توان راکتیو مورد نیاز تجهیزات از شبکه برق تأمین شود، جریان کل سیستم افزایش می یابد. افزایش جریان باعث بالا رفتن تلفات در کابل ها، افزایش افت ولتاژ، گرم شدن تجهیزات الکتریکی و کاهش ظرفیت قابل استفاده ترانسفورماتورها می شود. علاوه بر این، شرکت های توزیع برق در صورت پایین بودن ضریب توان مشترکین صنعتی، هزینه ای تحت عنوان جریمه توان راکتیو در قبض برق اعمال می کنند.
برای حل این مشکل از تجهیزی به نام بانک خازنی (Capacitor Bank) استفاده می شود. بانک خازنی با تولید توان راکتیو خازنی در محل مصرف، نیاز شبکه به تأمین توان راکتیو را کاهش داده و در نتیجه ضریب توان سیستم را بهبود می بخشد. طراحی تخصصی بانک خازنی نیازمند انجام محاسبات دقیق مهندسی است که شامل تعیین ضریب توان فعلی، تعیین ضریب توان هدف، محاسبه توان راکتیو موردنیاز و در نهایت انتخاب ظرفیت مناسب خازن ها می شود.
در این مقاله، محاسبه بانک خازنی را به صورت کاملا مهندسی، مرحله به مرحله و همراه با فرمول ها، جدول ها و مثال های کاربردی بررسی می کنیم.
آشنایی با «مثلث توان» در سیستم های جریان متناوب
برای درک صحیح نحوه عملکرد بانک خازنی، ابتدا باید با مفهوم مثلث توان در سیستم های جریان متناوب آشنا شد. در سیستم های برق AC سه نوع توان اصلی وجود دارد که با یکدیگر رابطه برداری دارند. این سه توان عبارتند از:
- توان اکتیو (Active Power)
- توان راکتیو (Reactive Power)
- توان ظاهری (Apparent Power)
توان اکتیو (P) همان توانی است که واقعا توسط تجهیزات مصرف می شود و کار مفید انجام می دهد. این توان در تجهیزاتی مانند الکتروموتورها باعث ایجاد گشتاور مکانیکی، در المنت ها باعث تولید گرما و در سیستم های روشنایی باعث تولید نور می شود. واحد انداز هگیری توان اکتیو کیلووات (kW) است.
در کنار توان اکتیو، نوع دیگری از توان در سیستم وجود دارد که توان راکتیو (Q) نامیده می شود. این توان در تجهیزات سلفی مانند موتورهای القایی و ترانسفورماتورها صرف ایجاد میدان مغناطیسی می شود. توان راکتیو به طور دائم بین منبع و مصرف کننده در حال تبادل است و برخلاف توان اکتیو، انرژی خالصی مصرف نمی کند. واحد اندازهگیری آن کیلووار (kVAr) است.
ترکیب برداری توان اکتیو و توان راکتیو منجر به ایجاد توان ظاهری (S) می شود که با واحد کیلوولت آمپر (kVA) اندازه گیری می شود. رابطه بین این سه توان از طریق رابطه زیر بیان می شود:
S² = P² + Q²
یا
S = √(P² + Q²)
درواقع این سه پارامتر (P، Q و S) یک مثلث قائم الزاویه تشکیل می دهند که به آن مثلث توان گفته می شود. در این مثلث:
- ضلع افقی = توان اکتیو
- ضلع عمودی = توان راکتیو
- وتر = توان ظاهری
بیشتر بخوانید: محاسبه و نحوه انتخاب پله های بانک خازنی
مفهوم ضریب توان و اهمیت آن در شبکه برق
ضریب توان نسبت توان اکتیو به توان ظاهری است و نشان می دهد چه مقدار از توان دریافتی واقعا به کار مفید تبدیل می شود.
cosφ = P / S
در یک سیستم ایده آل که هیچ توان راکتیوی وجود ندارد، ضریب توان برابر ۱ خواهد بود. اما در سیستم های واقعی صنعتی، وجود بارهای سلفی باعث کاهش این مقدار می شود. کاهش ضریب توان باعث می شود برای تولید مقدار مشخصی از توان مفید، جریان بیشتری از شبکه کشیده شود. که از رابطه زیر قابل مشاهده است:
I = P / (√3 × V × cosφ)
در این رابطه:
- I = جریان خط
- P = توان اکتیو
- V = ولتاژ خط
- cosφ = ضریب توان
افزایش جریان پیامدهای متعددی دارد که مهمترین آنها عبارت اند از:
- افزایش تلفات در خطوط انتقال
- گرم شدن کابلها
- افزایش افت ولتاژ
- اشغال ظرفیت تجهیزات قدرت
از دیدگاه اقتصادی نیز ضریب توان اهمیت زیادی دارد. در صورتی که ضریب توان مصرف کننده از مقدار مشخصی کمتر باشد (در ایران معمولا کمتر از 0.9) شرکت برق هزینه ای تحت عنوان بهای انرژی راکتیو در قبض برق اعمال می کند.
مثال تأثیر ضریب توان بر جریان
فرض کنید یک کارخانه دارای مشخصات زیر باشد:
توان مصرفی: P = 200 kW
ولتاژ شبکه: V = 400 V
اگر ضریب توان برابر 0.7 باشد:
I = 200000 / (1.732 × 400 × 0.7)
I ≈ 412 A
اگر ضریب توان به 0.95 اصلاح شود:
I = 200000 / (1.732 × 400 × 0.95)
I ≈ 304 A
بنابراین با اصلاح ضریب توان، جریان شبکه حدود 108 آمپر کاهش پیدا می کند.
روش های تعیین ضریب توان
برای محاسبه ظرفیت بانک خازنی ابتدا باید ضریب توان فعلی سیستم مشخص شود. این کار به سه روش انجام می شود.
- روش اول استفاده از دستگاه پاور آنالایزر است که پارامترهای الکتریکی مانند ولتاژ، جریان، توان اکتیو، توان راکتیو و ضریب توان را اندازه گیری می کند.
- روش دوم استفاده از کنتورهای دیجیتال صنعتی است که مقدار ضریب توان را نمایش می دهند.
- روش سوم که در بسیاری از پروژه ها استفاده می شود، محاسبه ضریب توان از روی قبض برق است.
محاسبه ضریب توان از روی قبض برق
در قبض برق دو مقدار مهم ثبت می شود:
- انرژی اکتیو مصرفی (kWh)
- انرژی راکتیو مصرفی (kVArh)
با استفاده از این مقادیر می توان ضریب توان را از رابطه زیر محاسبه کرد:
cosφ = kWh / √(kWh² + kVArh²)
به عنوان مثال فرض کنید در یک دوره مصرف مقادیر زیر در قبض برق ثبت شده باشد:
انرژی اکتیو = 45000 kWh
انرژی راکتیو = 28000 kVArh
با جایگذاری در فرمول خواهیم داشت:
cosφ ≈ 0.85
این عدد نشان می دهد که ضریب توان سیستم پایین تر از مقدار مطلوب است و نیاز به اصلاح دارد.
فرمول اصلی محاسبه ظرفیت بانک خازنی
پس از آنکه توان مصرفی سیستم (P) و ضریب توان فعلی شبکه (cosφ₁) مشخص شد، مرحله اصلی طراحی بانک خازنی محاسبه مقدار توان راکتیو مورد نیاز برای اصلاح ضریب توان است. این مقدار در واقع همان ظرفیتی است که بانک خازنی باید تولید کند تا بخشی از توان راکتیو مصرف کننده را جبران نماید و وابستگی به شبکه کاهش یابد.
در مهندسی سیستم های قدرت، ظرفیت بانک خازنی از رابطه زیر محاسبه می شود:
Qc = P × (tanφ₁ − tanφ₂)
در این فرمول:
- Qc : توان راکتیو موردنیاز بانک خازنی بر حسب کیلووار (kVAr)
- P : توان اکتیو مصرفی سیستم بر حسب کیلووات (kW)
- φ₁ : زاویه متناظر با ضریب توان اولیه (cosφ₁)
- φ₂ : زاویه متناظر با ضریب توان هدف (cosφ₂)
در این رابطه، مقدار زاویه ها مستقیما وارد محاسبات نمی شوند، بلکه باید تانژانت زاویه متناظر با ضریب توان محاسبه یا از جدول استخراج شود. بنابراین زمانی که ضریب توان اولیه و ضریب توان هدف مشخص باشند، ابتدا مقدار tanφ₁ و tanφ₂ تعیین می شود و سپس در فرمول قرار می گیرد.
این رابطه نشان می دهد که ظرفیت بانک خازنی تابع دو عامل اصلی است. عامل اول توان اکتیو مصرفی سیستم (P) است و عامل دوم اختلاف بین وضعیت فعلی ضریب توان و ضریب توان موردنظر پس از اصلاح است. هرچه توان مصرفی یک مجموعه بیشتر باشد، ظرفیت خازنی موردنیاز نیز افزایش می یابد. همچنین هرچه فاصله بین ضریب توان اولیه و ضریب توان هدف بیشتر باشد، مقدار توان راکتیوی که باید جبران شود نیز بزرگ تر خواهد بود.
از نظر تحلیلی می توان این فرمول را به شکل دیگری نیز بیان کرد. اگر توان راکتیو سیستم قبل از اصلاح با Q1 و توان راکتیو پس از اصلاح با Q2 نشان داده شود، رابطه زیر برقرار است:
Q1 = P × tanφ₁
Q2 = P × tanφ₂
در نتیجه ظرفیت بانک خازنی برابر اختلاف این دو مقدار خواهد بود:
Qc = Q1 − Q2
این رابطه نشان می دهد که بانک خازنی تنها بخشی از توان راکتیو سیستم را جبران می کند که برای رسیدن به ضریب توان مطلوب لازم است، نه کل توان راکتیو بار.
در محاسبات مهندسی، نتیجه این فرمول مقدار توان راکتیو موردنیاز برای اصلاح ضریب توان را بر حسب کیلووار (kVAr) مشخص می کند. این مقدار مبنای تعیین ظرفیت بانک خازنی است. اما در عمل معمولا ظرفیت دقیق محاسبه شده انتخاب نمی شود و به جای آن نزدیک ترین ظرفیت استاندارد خازن که در بازار موجود است در نظر گرفته می شود.
نکته مهم در استفاده از این فرمول رعایت واحدها است. توان اکتیو باید بر حسب کیلووات (kW) وارد رابطه شود تا مقدار Qc به صورت مستقیم بر حسب کیلووار (kVAr) محاسبه گردد. در صورتی که توان بر حسب وات وارد شود، نتیجه نیز بر حسب وار به دست خواهد آمد و نیاز به تبدیل واحد خواهد داشت.
به طور خلاصه، رابطه Qc = P × (tanφ₁ − tanφ₂) پایه ای ترین و پرکاربردترین فرمول در محاسبه ظرفیت بانک خازنی است و تقریبا در تمام طراحی های صنعتی برای تعیین مقدار توان راکتیو جبرانی مورد استفاده قرار می گیرد.

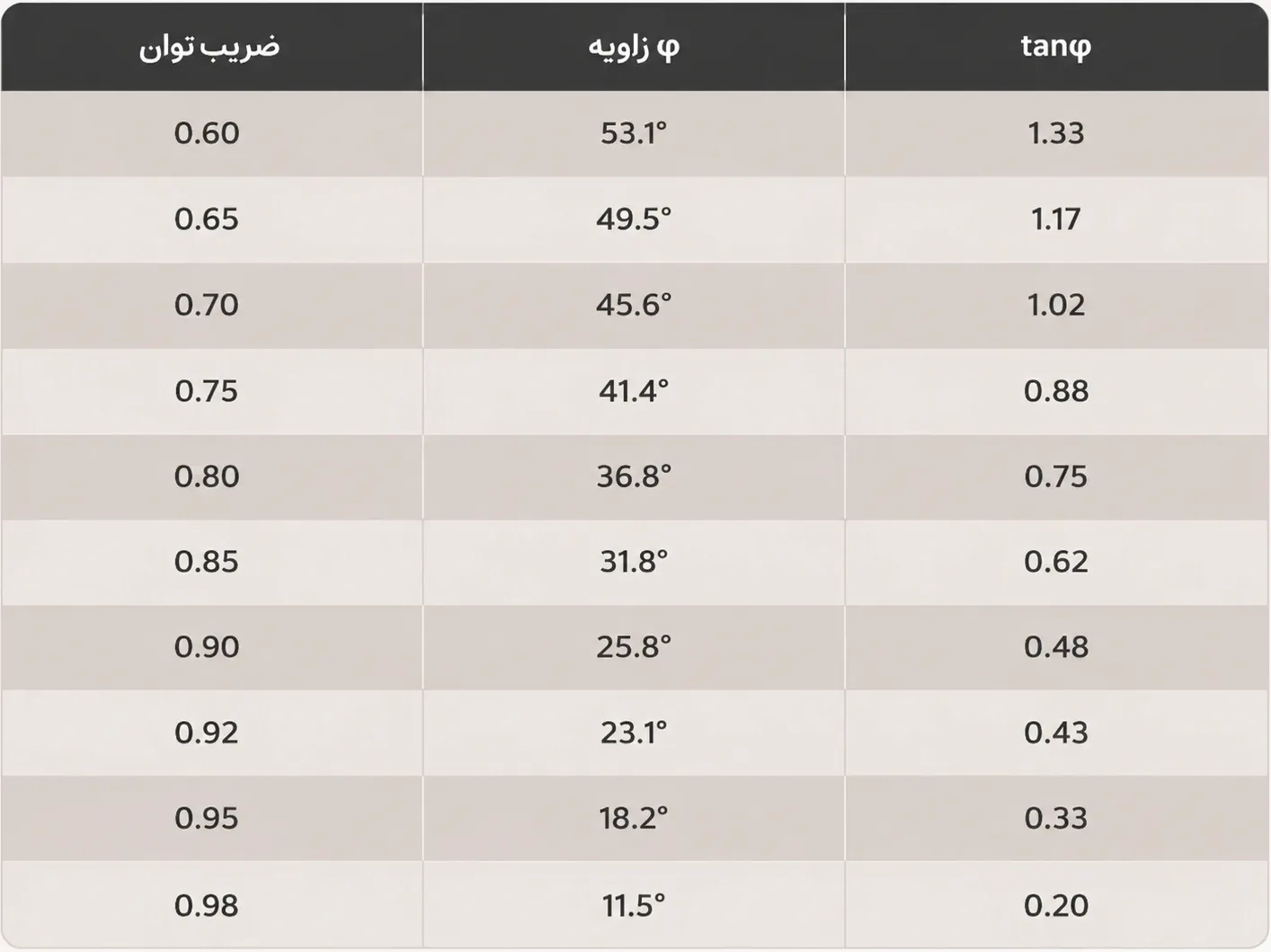

جدول تانژانت ضریب توان
مثال عملی و کاربردی محاسبه بانک خازنی
برای درک بهتر نحوه استفاده از فرمول محاسبه بانک خازنی، یک مثال عملی را به صورت مرحله به مرحله بررسی می کنیم. این مثال دقیقا همان روشی است که در بسیاری از پروژه های صنعتی برای تعیین ظرفیت بانک خازنی استفاده می شود.
فرض کنید در یک کارخانه صنعتی، توان اکتیو مصرفی مجموعه برابر 300 کیلووات است. اندازه گیری ها نشان می دهد که ضریب توان فعلی سیستم 0.72 می باشد. هدف این است که ضریب توان شبکه به مقدار 0.95 افزایش یابد تا هم راندمان سیستم بهتر شود و هم از جریمه توان راکتیو جلوگیری گردد.
بنابراین اطلاعات اولیه مسئله به صورت زیر خواهد بود:
توان اکتیو مصرفی: P = 300 kW
ضریب توان فعلی: cosφ₁ = 0.72
ضریب توان هدف: cosφ₂ = 0.95
در محاسبه ظرفیت بانک خازنی از فرمول اصلی زیر استفاده می شود:
Qc = P × (tanφ₁ − tanφ₂)
در این رابطه لازم است مقدار تانژانت زاویه متناظر با ضریب توان از جدول استخراج شود. با مراجعه به جدول تانژانت ضریب توان خواهیم داشت:
tanφ₁ ≈ 0.96
tanφ₂ ≈ 0.33
حال مقادیر به دست آمده را در فرمول قرار می دهیم.
Qc = 300 × (0.96 − 0.33)
ابتدا اختلاف دو مقدار تانژانت محاسبه می شود:
0.96 − 0.33 = 0.63
اکنون مقدار توان اکتیو در این عدد ضرب می شود:
Qc = 300 × 0.63
Qc = 189 kVAr
بنابراین ظرفیت بانک خازنی موردنیاز برای اصلاح ضریب توان این کارخانه برابر 189 کیلووار خواهد بود.
اما همان طور که پیش تر اشاره کردیم در طراحی و انتخاب تجهیزات واقعی، ظرفیت خازن ها معمولا به صورت مقادیر استاندارد تولید می شود و دقیقا مقدار محاسبه شده در دسترس نیست. به همین دلیل در مرحله انتخاب، نزدیک ترین ظرفیت استاندارد انتخاب می شود.
در این مثال نزدیک ترین ظرفیت استاندارد برابر است با:
Qc ≈ 200 kVAr
بنابراین برای این کارخانه باید یک بانک خازنی با ظرفیت حدود 200 کیلووار در نظر گرفته شود تا ضریب توان از 0.72 به حدود 0.95 اصلاح گردد.
از دیدگاه مهندسی، این مقدار خازن باعث می شود بخش قابل توجهی از توان راکتیو مصرفی بارهای القایی جبران شده و در نتیجه جریان عبوری از شبکه کاهش یابد. کاهش جریان نیز باعث کاهش تلفات توان، بهبود راندمان سیستم و جلوگیری از پرداخت هزینه های اضافی توان راکتیو خواهد شد.
روش سریع محاسبه ظرفیت بانک خازنی با استفاده از جدول ضریب K
در بسیاری از کاربردهای عملی و پروژه هایی که نیاز به محاسبه سریع و تخمین اولیه ظرفیت بانک خازنی وجود دارد، از ضریب K یا K-Factor استفاده می شود. این روش، جایگزینی ساده تر برای فرمول اصلی است و نیاز به محاسبه مستقیم تانژانت زاویه ها را برطرف می کند.
ضریب K در واقع همان عبارت (tanφ₁ − tanφ₂) از فرمول اصلی است که برای جفت های مشخصی از ضریب توان اولیه و ضریب توان هدف، از قبل محاسبه و در قالب یک جدول به نام «جدول ضریب K» آماده شده است. با استفاده از این ضریب، فرمول محاسبه ظرفیت بانک خازنی به شکل ساده شده زیر تبدیل می شود:
Qc = P × K
در این فرمول:
- Qc: ظرفیت موردنیاز بانک خازنی بر حسب کیلووار (kVAr)
- P: توان اکتیو مصرفی سیستم بر حسب کیلووات (kW)
- K: ضریب مربوط به اصلاح ضریب توان که از جدول استخراج میشود.

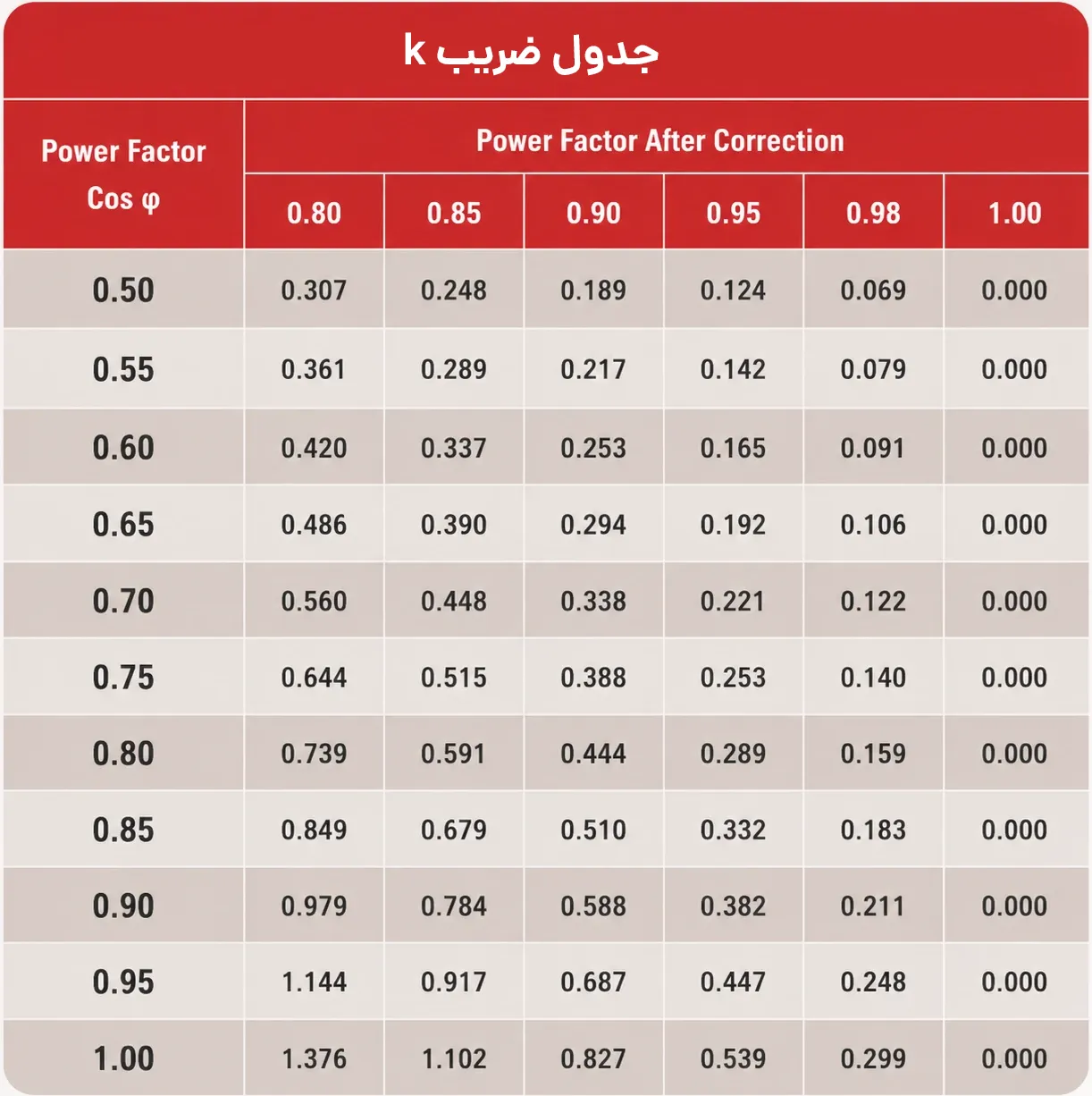

در ادامه، یک جدول گزیده از مقادیر ضریب K ارائه شده است که برای اصلاح ضریب توان از یک مقدار اولیه به ضریب توان هدف 0.95 (که یک مقدار استاندارد و مطلوب در صنعت است) کاربرد دارد:
مثال محاسبه ظرفیت بانک خازنی با روش ضریب K:
اگر همان کارخانه با توان P = 300 kW و ضریب توان اولیه 0.70 را در نظر بگیریم، با نگاه به جدول بالا، عدد 0.69 را به عنوان ضریب K استخراج می کنیم:
Qc = 300 × 0.69 = 207 kVAr
نکته فنی: تفاوت جزئی بین عدد 189 (در مثال قبل) و 207 در این مثال، به دلیل تفاوت اندک در ضریب توان اولیه (0.72 در مقابل 0.70) است. این نشان می دهد که حتی تغییرات صدم اعشاری در ضریب توان، تأثیر قابل توجهی بر ظرفیت نهایی بانک خازنی دارد. استفاده از ضریب K باعث می شود ضریب خطا در محاسبات دستی به شدت کاهش یابد و سرعت طراحی در پروژه های اتوماسیون و برق صنعتی بالا برود.
بیشتربخوانید: نرم افزارهای کاربردی برای طراحی و شبیه سازی بانک خازنی
محاسبه جریان خازن (Capacitor Current)
پس از آنکه ظرفیت موردنیاز بانک خازنی Qc محاسبه شد، یکی از مراحل مهم در طراحی و انتخاب تجهیزات، تعیین جریان عبوری از خازن است. محاسبه این جریان اهمیت زیادی دارد زیرا بر اساس آن می توان تجهیزات مرتبط مانند کنتاکتور خازنی، فیوز، کلید حفاظتی و سطح مقطع کابل ها را به درستی انتخاب کرد. اگر جریان واقعی خازن در طراحی در نظر گرفته نشود، ممکن است تجهیزات حفاظتی دچار اضافه بار شده یا طول عمر خازن کاهش یابد.
در شبکه های سه فاز، جریان خازن از رابطه زیر به دست می آید:
Ic = Qc / (√3 × V)
در این رابطه:
- Ic : جریان خازن بر حسب آمپر (A)
- Qc : توان راکتیو خازن بر حسب وار (VAr) یا کیلووار (kVAr)
- V : ولتاژ خط شبکه سهفاز بر حسب ولت (V)
- √3 : ضریب مربوط به سیستم سهفاز که مقدار آن تقریبا 1.732 است.
در بسیاری از شبکه های صنعتی فشار ضعیف، ولتاژ خط 400 ولت است. بنابراین برای چنین شبکه هایی می توان فرمول را به شکل عددی ساده تر نوشت:
Ic = Qc / (1.732 × 400)
به این ترتیب با دانستن ظرفیت بانک خازنی، می توان به سادگی جریان هر پله خازنی را محاسبه کرد.
مثال محاسبه جریان خازن
فرض کنید در یک تابلو اصلاح ضریب توان، یک پله خازنی با ظرفیت زیر استفاده شده است:
Qc = 50 kVAr
از آنجا که در فرمول باید مقدار توان راکتیو بر حسب VAr وارد شود، ابتدا آن را به VAr تبدیل می کنیم:
Qc = 50 kVAr = 50000 VAr
اکنون مقدار را در رابطه جریان خازن قرار می دهیم:
Ic = 50000 / (1.732 × 400)
ابتدا مخرج کسر محاسبه می شود:
1.732 × 400 = 692.8
حال جریان خازن به دست می آید:
Ic = 50000 / 692.8
Ic ≈ 72 A
بنابراین یک خازن 50 کیلووار در شبکه سه فاز 400 ولت تقریبا 72 آمپر جریان از شبکه دریافت می کند.
از دیدگاه طراحی تابلوهای بانک خازنی، این مقدار جریان مبنای انتخاب تجهیزات قدرت محسوب می شود. به عنوان مثال در چنین شرایطی باید از کنتاکتور خازنی با جریان نامی بالاتر از 72 آمپر و تجهیزات حفاظتی متناسب استفاده شود تا سیستم در شرایط پایدار و ایمن کار کند.
جمع بندی نهایی
محاسبه ظرفیت بانک خازنی به صورت مهندسی شامل چند مرحله مشخص است. ابتدا باید توان اکتیو مصرفی سیستم تعیین شود. سپس ضریب توان فعلی سیستم اندازه گیری یا محاسبه می شود. در مرحله بعد ضریب توان هدف که معمولا بین 0.9 تا 0.95 در نظر گرفته می شود مشخص می گردد. پس از آن با استفاده از رابطه اصلی محاسبه بانک خازنی یا جدول ضریب K مقدار توان راکتیو مورد نیاز خازن محاسبه می شود. در نهایت نزدیک ترین ظرفیت استاندارد خازن انتخاب می شود.
انجام دقیق این محاسبات باعث می شود سیستم برق صنعتی با راندمان بالاتر کار کند، جریان شبکه کاهش یابد، تلفات انرژی کمتر شود و هزینه های ناشی از جریمه توان راکتیو در قبض برق حذف گردد.
