وقتی صحبت از برق و انرژی الکتریکی به میان می آید، یکی از مفاهیمی که نقش کلیدی در طراحی، بهره برداری و حتی محاسبه هزینه های مصرف برق دارد، مفهوم «توان» است. شاید بسیاری از ما واژه «وات» یا «کیلووات» را شنیده باشیم، اما واقعیت این است که در شبکه برق، تنها یک نوع توان وجود ندارد. در دنیای الکتریسیته، سه نوع توان اصلی به نام های توان اکتیو، توان راکتیو و توان ظاهری تعریف می شوند که هر کدام نقش و رفتار خاص خود را دارند.
درک درست این سه نوع توان نه تنها برای مهندسان برق، بلکه برای مدیران صنایع، صاحبان ساختمان ها و حتی مصرف کنندگان عادی اهمیت دارد؛ چرا که مستقیما بر کیفیت برق، راندمان تجهیزات و میزان قبض برق تأثیر می گذارد. در این مقاله قصد داریم به زبانی ساده اما دقیق، انواع توان الکتریکی را به طور کامل بررسی کنیم.
توان چیست و چرا اهمیت دارد؟
به بیان ساده، توان (Power) میزان انرژی الکتریکی است که در واحد زمان منتقل یا مصرف می شود. هر دستگاه برقی برای کار کردن به انرژی نیاز دارد و سرعت مصرف این انرژی همان چیزی است که با عنوان توان شناخته می شود.
اما نکته جالب اینجاست که در شبکه های جریان متناوب (AC) — یعنی همان برقی که در خانه ها و صنایع استفاده می کنیم — رفتار توان پیچیده تر از چیزی است که در نگاه اول به نظر می رسد. دلیل این پیچیدگی، وجود عناصری مانند سلف ها (سیم پیچ ها) و خازن ها در مدارهای الکتریکی است که باعث می شوند جریان و ولتاژ همیشه هم فاز نباشند. همین اختلاف فاز، مفهوم انواع مختلف توان را به وجود می آورد.

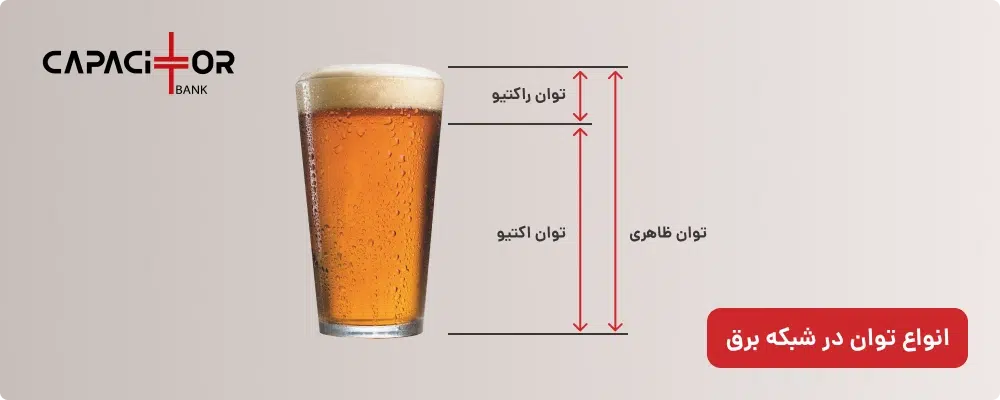

برای روشن تر شدن موضوع، بیایید یک مثال آشنا و کاملا ملموس بزنیم. تصور کنید در یک روز گرم تابستان یک لیوان نوشابه گازدار می خرید. وقتی لیوان را پر می کنید، بخشی از آن نوشیدنی واقعی است که عطش شما را رفع می کند و همان چیزی است که برایش پول داده اید؛ اما بخش بالایی لیوان را کف اشغال کرده است. این کف عملا هیچ فایده ای برای رفع تشنگی ندارد، اما به هرحال بخشی از فضای لیوان را پر کرده و وجود آن در یک نوشیدنی گازدار اجتناب ناپذیر است. در نهایت، حجم کل لیوان برابر است با مجموع نوشیدنی واقعی و کف روی آن.
شبکه برق نیز دقیقا به همین شکل عمل می کند:
- نوشیدنی واقعی همان توان اکتیو است؛ بخشی از توان که کار مفید انجام می دهد (نور، گرما، حرکت موتور).
- کف روی نوشیدنی همان توان راکتیو است؛ بخشی که کار مفیدی انجام نمی دهد اما فضای شبکه را اشغال می کند.
- حجم کل لیوان همان توان ظاهری است؛ مجموع کاملی که شبکه باید آن را تأمین کند.
هرچه «کف» (توان راکتیو) کمتر باشد، سهم بیشتری از ظرفیت لیوان به نوشیدنی مفید اختصاص می یابد؛ این دقیقا همان هدفی است که در اصلاح ضریب توان دنبال می شود.
۱. توان اکتیو (Active Power) — توان واقعی و مفید
توان اکتیو که با نام های توان حقیقی یا توان مفید نیز شناخته می شود، همان بخشی از توان است که به کار مفید تبدیل می شود. این توان است که موتورها را به چرخش درمی آورد، لامپ ها را روشن می کند، گرما تولید می کند و در نهایت همان کاری را انجام می دهد که ما از یک دستگاه برقی انتظار داریم.
واحد و نماد
- نماد: P
- واحد: وات (W) یا کیلووات (kW)
فرمول محاسبه
توان اکتیو در یک مدار جریان متناوب از رابطه زیر به دست می آید:
P=V×I×cosφ
در این رابطه:
V: ولتاژ مؤثر (بر حسب ولت)
I: جریان مؤثر (بر حسب آمپر)
cosφ: ضریب توان (کسینوس زاویه اختلاف فاز بین ولتاژ و جریان)
هرچه مقدار cosφ به عدد 1 نزدیک تر باشد، یعنی سهم بیشتری از توان به کار مفید تبدیل می شود. در شرایط ایده آل، تمام توان دریافتی از شبکه به توان اکتیو تبدیل می شود، اما در عمل به دلیل وجود بارهای القایی، همیشه بخشی از توان به صورت راکتیو هدر می رود.
۲. توان راکتیو (Reactive Power) — توان غیرمفید اما ضروری
اینجا به یکی از مهم ترین مفاهیم شبکه برق می رسیم. توان راکتیو بخشی از توان است که هیچ کار مفید مستقیمی انجام نمی دهد، اما برای عملکرد بسیاری از تجهیزات الکتریکی کاملا ضروری است.
تجهیزاتی مانند موتورهای الکتریکی، ترانسفورماتورها, بالاست لامپ های فلورسنت و هر دستگاهی که دارای سیم پیچ باشد، برای ایجاد میدان مغناطیسی به انرژی نیاز دارند. این انرژی در نیمی از هر سیکل به دستگاه منتقل می شود و در نیمه دیگر دوباره به شبکه بازمی گردد. این رفت و برگشت مداوم انرژی، همان چیزی است که توان راکتیو نامیده می شود.
به همین دلیل است که در مراکز صنعتی و ساختمان هایی با بارهای القایی بالا، اصلاح ضریب قدرت (توان) به یک ضرورت تبدیل می شود؛ زیرا توان راکتیو بیش از حد، ظرفیت مفید شبکه را اشغال کرده و باعث افت ولتاژ، گرم شدن کابل ها و افزایش هزینه ها می شود.
واحد و نماد
- نماد: Q
- واحد: ولت آمپر راکتیو (VAR) یا کیلوولت آمپر راکتیو (kVAR)
فرمول محاسبه
Q=V×I×sinφ

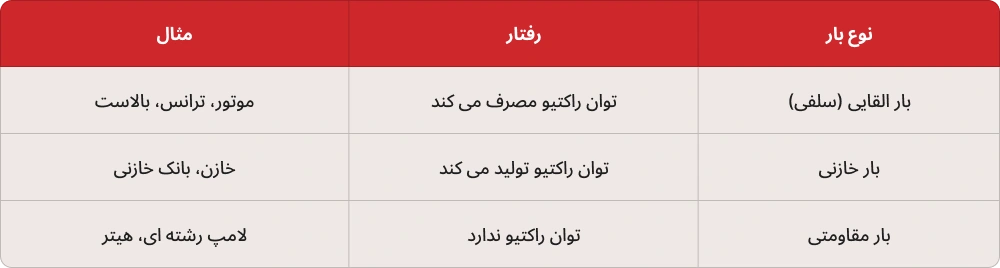

انواع بار از نظر توان راکتیو
نکته کلیدی این است که خازن ها دقیقا برعکس سلف ها عمل می کنند. به همین دلیل با نصب بانک خازنی در شبکه، می توان توان راکتیو تولیدشده توسط خازن را با توان راکتیو مصرفی بارهای القایی خنثی کرد و در نتیجه ضریب توان را بهبود بخشید.
۳. توان ظاهری (Apparent Power) — مجموع کل توان
توان ظاهری همان توان کلی است که از شبکه دریافت می شود و در واقع ترکیبی از توان اکتیو و توان راکتیو است. این توان نشان می دهد که یک تجهیز یا شبکه در مجموع چه میزان ظرفیت را اشغال می کند، صرف نظر از اینکه آن ظرفیت به کار مفید تبدیل شود یا نه.
واحد و نماد
- نماد: S
- واحد: ولت آمپر (VA) یا کیلوولت آمپر (kVA)
فرمول محاسبه
S=V×I
توان ظاهری معمولا مبنای انتخاب ظرفیت تجهیزاتی مانند ترانسفورماتورها، ژنراتورها و کابل ها قرار می گیرد؛ زیرا این تجهیزات باید بتوانند کل جریان عبوری (شامل بخش اکتیو و راکتیو) را تحمل کنند.

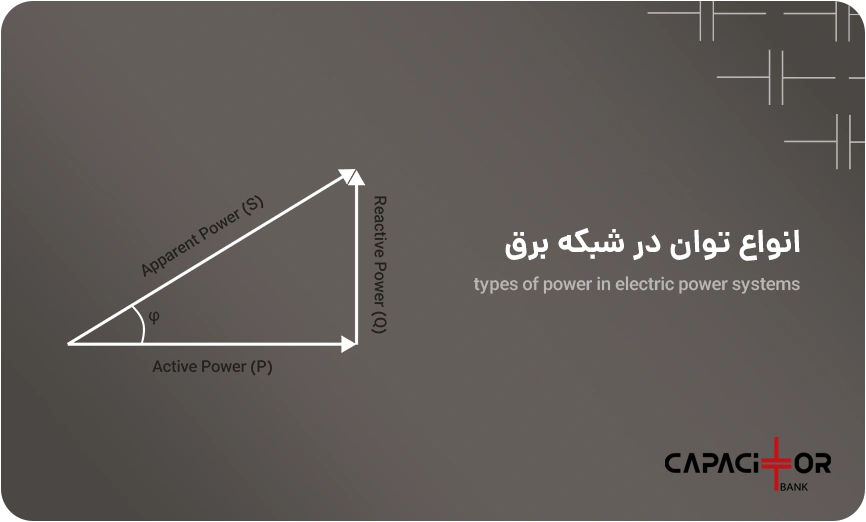

رابطه میان سه توان؛ مثلث توان

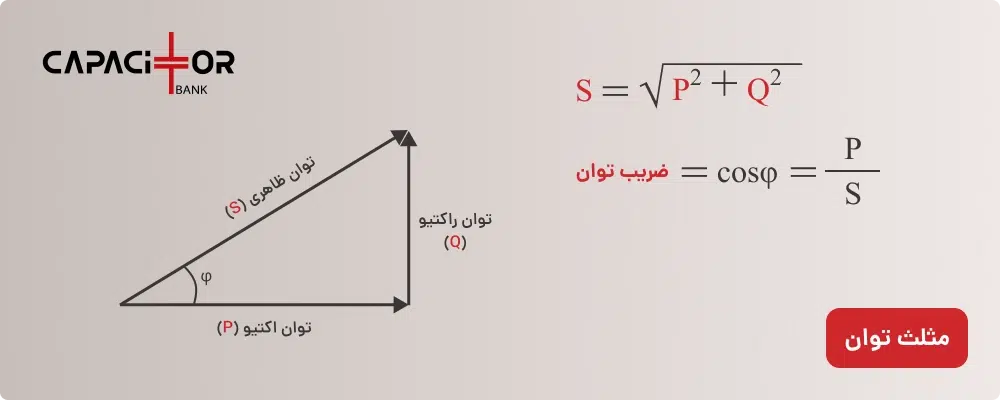

برای درک رابطه بین این سه نوع توان، مهندسان از مفهومی به نام مثلث توان (Power Triangle) استفاده می کنند. در این مثلث قائم الزاویه:
- ضلع افقی نشان دهنده توان اکتیو (P) است.
- ضلع عمودی نشان دهنده توان راکتیو (Q) است.
- وتر مثلث نشان دهنده توان ظاهری (S) است.
رابطه ریاضی این سه به صورت زیر بیان می شود:
این رابطه به خوبی نشان می دهد که هرچه توان راکتیو کاهش یابد، توان ظاهری به توان اکتیو نزدیک تر شده و ضریب توان بهبود می یابد. دستیابی به این هدف دقیقا همان کاری است که در فرآیند اصلاح ضریب قدرت دنبال می شود که معمولا با استفاده از بانک خازنی انجام می گیرد.
ضریب توان (Power Factor) چیست؟
ضریب توان نسبت توان اکتیو به توان ظاهری است و عددی بین 0 تا 1 را شامل می شود. این عدد در واقع معیاری برای سنجش «کیفیت مصرف انرژی» محسوب می شود.
ضریب توان ۱ (ایده آل): به این معنی است که تمام توان ارسالی به توان مفید تبدیل شده و هیچ توان راکتیوی در مدار وجود ندارد (بار کاملا مقاومتی است).
ضریب توان پایین (مثلا کمتر از ۰.۸): نشان دهنده وجود بارهای سلفی زیاد در شبکه است. در این حالت، بخش زیادی از ظرفیت کابل ها و ترانس ها توسط توان راکتیو اشغال شده که منجر به افت ولتاژ، داغ شدن سیم ها و اعمال جریمه های سنگین در قبوض برق مصرف کنندگان صنعتی می شود.
شرکت های برق معمولا برای مشترکان صنعتی و تجاری، حداقل ضریب توان مجازی (معمولا ۰.۹) تعیین می کنند و در صورت پایین بودن آن، جریمه راکتیو در نظر می گیرند. به همین دلیل بسیاری از واحدهای صنعتی برای کاهش هزینه ها به سراغ طراحی بانک خازنی متناسب با میزان بار خود می روند.
بیشتر بخوانید: جریان هجومی چیست و چه نشانه هایی دارد؟
اهمیت جبران سازی و کاربرد بانک خازنی
همان طور که اشاره شد، مصرف کننده های سلفی (مانند موتورها) برای کارکرد خود نیاز به توان راکتیو دارند. اگر این توان از شبکه سراسری تأمین شود، هزینه برق مصرفی به شدت افزایش می یابد.
راهکار اصولی این است که توان راکتیو مورد نیاز موتورها را در همان محل مصرف تولید کنیم. این کار بر عهده خازن ها است. خازن ها به عنوان منبع تولید توان راکتیو عمل کرده و این توان را به موتورها تزریق می کنند؛ در نتیجه، جریان مصرفی از شبکه کاهش یافته و ضریب توان به عدد ایده آل (نزدیک به ۱) نزدیک می شود.
برای مدیریت این سیستم در ابعاد صنعتی، نیاز به طراحی بانک خازنی استاندارد و متناسب با دیماند مصرفی داریم. بانک های خازنی با ورود و خروج پله های خازنی به مدار، همواره ضریب توان را در بهترین حالت ممکن نگه می دارند.
در بازار برق، انواع مختلفی از تجهیزات اصلاح ضریب توان وجود دارد که بر اساس نوع بار مصرفی (تک فاز یا سه فاز، دائم کار یا متغیر) انتخاب می شوند. بررسی تخصصی مشخصات و قیمت بانک خازن سه فاز به کارفرمایان کمک می کند تا پروژه های صنعتی خود را با بالاترین راندمان و کمترین هزینه اجرایی کنند.
مقایسه جامع انواع توان در شبکه برق

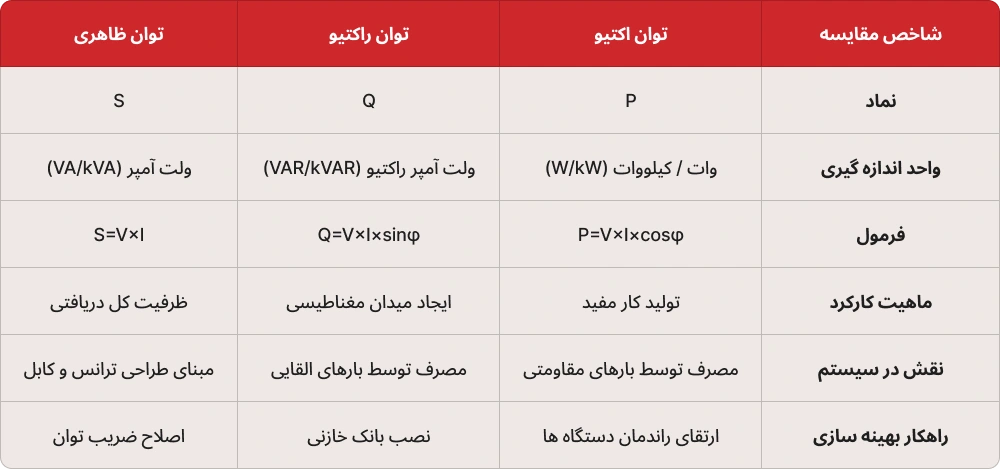

تا اینجا با هر سه نوع توان به صورت جداگانه آشنا شدیم. اما برای جمع بندی بهتر و ایجاد یک دید کلی، بهتر است این سه نوع توان را در کنار هم و بر اساس شاخص های کلیدی مقایسه کنیم. جدول زیر تفاوت ها و ویژگی های اصلی هر یک را به صورت کاربردی نشان می دهد:
نتیجه گیری
شناخت انواع توان الکتریکی (اکتیو، راکتیو و ظاهری) اولین قدم برای مدیریت مصرف انرژی و کاهش هزینه ها در هر واحد صنعتی یا تجاری است. همان طور که دیدیم، توان راکتیو اگرچه کار مفید انجام نمی دهد، اما باری است که شبکه باید آن را حمل کند. با استفاده از تکنولوژی های جبران ساز و بانک های خازنی، می توان این بار اضافی را مدیریت کرد و ضریب توان را به حد مطلوب رساند تا هم هزینه ها کاهش یابد و هم پایداری شبکه افزایش پیدا کند.
