اگر با مدارهای الکترونیکی یا تجهیزات صنعتی سروکار دارید، احتمالا اسم «جریان هجومی» یا Inrush Current به گوشتان خورده است. این پدیده یکی از مهم ترین چالش هایی است که طراحان مدار، تکنسین ها و مهندسان برق با آن روبرو می شوند. جریان هجومی می تواند در کسری از ثانیه به قطعات الکترونیکی آسیب بزند، فیوزها را بسوزاند و عمر تجهیزات را کاهش دهد.
یکی از تجهیزاتی که جریان هجومی در آن نقش بسیار مهمی دارد، بانک خازنی است. بانک های خازنی برای اصلاح ضریب قدرت در تأسیسات صنعتی و مسکونی استفاده می شوند و درک رفتار جریان هجومی در آن ها برای طراحی و بهره برداری صحیح ضروری است.
در این مقاله به زبان ساده و کامل توضیح می دهیم که جریان هجومی چیست، چرا به وجود می آید، در چه قطعاتی رخ می دهد و چطور می توان آن را شناسایی و کنترل کرد.
جریان هجومی چیست؟
جریان هجومی به جریان الکتریکی بسیار زیادی گفته می شود که در لحظه اول روشن شدن یک مدار یا دستگاه به وجود می آید. این جریان معمولا چند برابر (و گاهی ده ها برابر) جریان نرمال کاری دستگاه است و تنها برای مدت بسیار کوتاهی (چند میلی ثانیه تا چند ثانیه) ادامه دارد.
به زبان ساده تر: وقتی یک دستگاه را روشن می کنید، مدار برای رسیدن به حالت پایدار خود نیاز به انرژی اولیه دارد. این انرژی به شکل یک جهش ناگهانی در جریان ظاهر می شود که همان جریان هجومی است.
چرا جریان هجومی به وجود می آید؟
برای درک بهتر، باید بدانیم که جریان هجومی در انواع مختلف قطعات، دلایل متفاوتی دارد:
۱. خازن ها (Capacitors)
خازن ها در لحظه اتصال به منبع تغذیه، کاملا تخلیه هستند. از آنجا که ولتاژ روی خازن نمی تواند یک دفعه تغییر کند، مدار تلاش می کند خازن را در کوتاه ترین زمان ممکن شارژ کند. این شارژ سریع باعث می شود جریان بسیار زیادی از مدار عبور کند.
این موضوع در بانک های خازنی اهمیت ویژه ای دارد. وقتی یک استپ (گام یا پله) از بانک خازنی توسط کنتاکتور بانک خازنی وصل می شود، خازن های آن استپ که تخلیه هستند، جریان هجومی شدیدی ایجاد می کنند. این جریان می تواند به کنتاکتورها، فیوزها و خود خازن ها آسیب بزند. به همین دلیل در تابلو بانک خازنی از رآکتورهای سری (Detuning Reactor) برای محدود کردن این جریان استفاده می شود.
۲. ترانسفورماتورها و سلف ها
در ترانسفورماتورها، جریان هجومی به دلیل اشباع هسته مغناطیسی رخ می دهد. وقتی ترانسفورماتور در لحظه ای از سیکل ولتاژ که مقدار آن در اوج است روشن می شود، هسته آهنی آن به سرعت به اشباع مغناطیسی می رسد. در حالت اشباع، امپدانس سلف به شدت کاهش می یابد و جریان بالا می رود.
۳. لامپ های رشته ای و المنت های حرارتی
فلزاتی مثل تنگستن در دمای پایین مقاومت بسیار کمی دارند. وقتی لامپ سرد است، مقاومت رشته آن می تواند تا ۱۰ برابر کمتر از حالت گرم باشد. بنابراین در لحظه روشن شدن، جریان بسیار زیادی از آن عبور می کند.
۴. موتورهای الکتریکی
موتورها در لحظه راه اندازی هنوز نمی چرخند و نیروی پس الکتروموتوری (Back-EMF) ندارند. این نیرو در حالت عادی جریان را محدود می کند، اما در لحظه استارت وجود ندارد. نتیجه این است که جریان راه اندازی موتور می تواند ۵ تا ۱۰ برابر جریان نامی آن باشد.
۵. منابع تغذیه سوئیچینگ (SMPS)
در منابع تغذیه سوئیچینگ، خازن های بزرگ فیلتر ورودی در لحظه اتصال به برق، جریان هجومی بسیار شدیدی ایجاد می کنند. این یکی از رایج ترین منابع جریان هجومی در تجهیزات الکترونیکی مدرن است.
بیشتر بخوانید: انواع توان در شبکه برق
مقدار جریان هجومی چقدر است؟
مقدار جریان هجومی بسته به نوع قطعه و مدار متفاوت است، اما به عنوان یک راهنمای کلی:

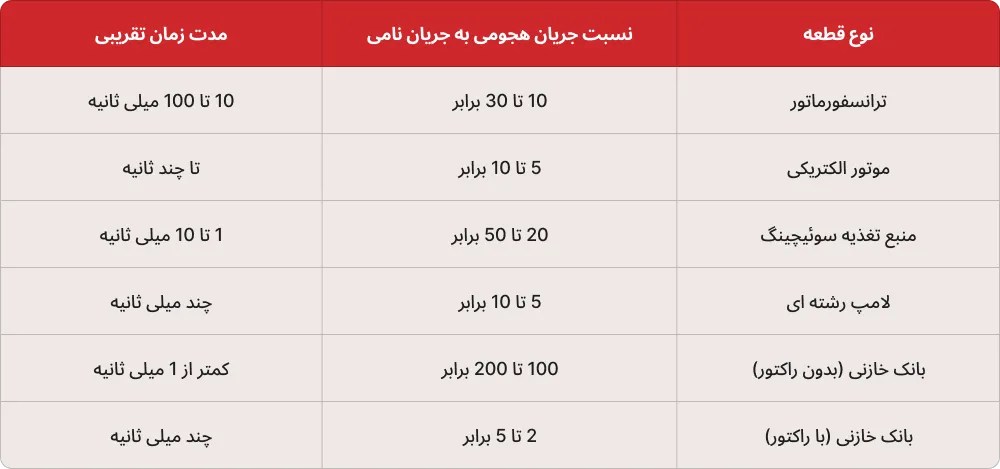

همان طور که در جدول مشاهده می کنید، بانک خازنی بدون رآکتور سری می تواند شدیدترین جریان هجومی را ایجاد کند. این موضوع یکی از دلایل اصلی است که در طراحی بانک خازنی حرفه ای، استفاده از رآکتور سری الزامی در نظر گرفته می شود.
نشانههای جریان هجومی چیست؟
۱. سوختن یا پریدن مکرر فیوز
یکی از واضح ترین نشانه ها این است که فیوز مدار درست در لحظه روشن کردن دستگاه می پرد، نه در حین کار. اگر فیوزی که از نظر جریان نامی مناسب انتخاب شده، مکررا هنگام روشن شدن دستگاه می سوزد، احتمال بالایی وجود دارد که جریان هجومی بیش از حد مجاز فیوز باشد.
۲. آسیب به کنتاکتورها و رله ها
کنتاکتورهایی که مدار را وصل می کنند، در معرض جریان هجومی قرار می گیرند. اگر جرقه زدن شدید هنگام وصل کردن، سیاه شدن کنتاکت ها یا جوش خوردن کنتاکت های کنتاکتور را مشاهده کردید، جریان هجومی می تواند عامل اصلی باشد.
این مشکل در بانک های خازنی بسیار رایج است. کنتاکتورهای معمولی برای این استفاده در بانک های خازنی مناسب نیستند و باید از کنتاکتورهای مخصوص خازن (Capacitor Duty Contactor) استفاده شود.
۳. ریست شدن یا خاموش شدن ناگهانی سیستم
در سیستم هایی که چند دستگاه به یک منبع تغذیه مشترک وصل هستند، روشن کردن یک دستگاه می تواند باعث افت ولتاژ ناگهانی شود. این افت ولتاژ ممکن است سایر دستگاه ها را ریست کند یا خاموش کند.
۴. گرم شدن بیش از حد قطعات
اگر قطعاتی مثل کنتاکتورها، فیوزها یا رآکتورها بدون دلیل مشخصی بیش از حد گرم می شوند، ممکن است جریان هجومی مکرر باعث تلف شدن انرژی در آن ها شده باشد.
۵. خرابی زودهنگام خازن ها
اگر خازن های بانک خازنی زودتر از عمر مفید مورد انتظار خراب می شوند، جریان هجومی مکرر می تواند دلیل اصلی باشد. هر بار که یک استپ وصل می شود، خازن ها تحت استرس الکتریکی و حرارتی قرار می گیرند. اگر با این مشکل روبرو هستید، عیب یابی و تعمیر بانک خازن و بررسی وضعیت رآکتورهای سری توصیه می شود.
۶. صدای ضربه یا کلیک هنگام وصل شدن استپ ها
در بانک های خازنی، اگر هنگام وصل شدن هر استپ صدای ضربه یا کلیک شدیدی از کنتاکتور می شنوید، این نشانه ای از جریان هجومی بالاست که نیروی مکانیکی زیادی به کنتاکتور وارد می کند.
۷. نوسان یا چشمک زدن چراغ ها
اگر هنگام وصل شدن استپ های بانک خازنی، چراغ های تأسیسات چشمک می زنند، این نشانه ای از افت ولتاژ ناگهانی ناشی از جریان هجومی است.
چگونه جریان هجومی را اندازه گیری کنیم؟
- اسیلوسکوپ با پروب جریانی (Current Probe): بهترین روش برای مشاهده شکل موج جریان هجومی است.
- کلمپ متر با قابلیت Peak Hold: می تواند بیشترین مقدار جریان را در لحظه وصل شدن ثبت کند.
- آنالایزر توان (Power Analyzer): برای اندازه گیری دقیق تر و ثبت داده های کامل تر استفاده می شود.
تفاوت جریان هجومی با جریان اتصال کوتاه
یک سوال رایج این است که آیا جریان هجومی همان جریان اتصال کوتاه است؟ پاسخ خیر است:
- جریان اتصال کوتاه ناشی از یک خرابی یا اشکال در مدار است و ادامه دار است.
- جریان هجومی یک پدیده طبیعی و گذراست که در مدارهای سالم هم رخ می دهد و پس از چند میلی ثانیه تا چند ثانیه به مقدار نرمال برمیگردد.
این تفاوت در انتخاب فیوز بسیار مهم است. فیوزهای تأخیری (Time-Delay یا Slow-Blow) برای این منظور طراحی شده اند تا جریان هجومی کوتاه مدت را تحمل کنند اما در برابر اتصال کوتاه واکنش نشان دهند.
روش های کاهش و کنترل جریان هجومی
جریان هجومی را نمی توان کاملا حذف کرد، اما با انتخاب درست قطعات و طراحی مناسب مدار، می توان آن را به سطح قابل قبولی کاهش داد. روش های کنترل بسته به نوع دستگاه فرق می کنند.
کنترل جریان هجومی در مدارهای عمومی
۱. NTC Thermistor
NTC یک مقاومت حرارتی است که رفتار جالبی دارد: در دمای پایین (لحظه روشن شدن) مقاومت بالایی دارد و جریان ورودی را محدود می کند. با گرم شدن تدریجی، مقاومتش کاهش می یابد و مدار به حالت عادی کار می رسد.
۲. مدار Soft-Start
در این روش، به جای اینکه ولتاژ کامل یکباره به مدار اعمال شود، ولتاژ بهتدریج و در چند مرحله بالا می رود. نتیجه این است که جریان هجومی به جای یک پیک ناگهانی، به صورت کنترل شده افزایش می یابد. این روش در موتورهای الکتریکی و منابع تغذیه صنعتی بسیار رایج است.
۳. فیوز تأخیری (Time-Delay Fuse)
فیوز معمولی در برابر هر جریان بالایی بلافاصله قطع می شود، حتی اگر آن جریان فقط چند میلی ثانیه طول بکشد. فیوز تأخیری طوری طراحی شده که جریان های گذرای کوتاه مدت را تحمل کند و فقط در برابر اضافه بار پایدار عمل کند.
کنترل جریان هجومی در بانک های خازنی:
بانک خازنی به دلیل ماهیت خازن ها، یکی از منابع اصلی جریان هجومی در تأسیسات الکتریکی است. روش های کنترل در این حوزه تخصصی تر هستند:

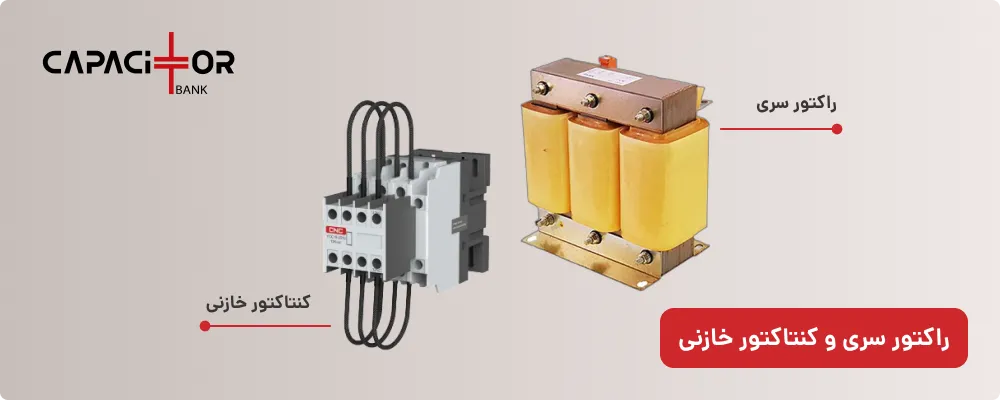

رآکتور سری (Detuning Reactor)
یک سلف (اندوکتانس) که به صورت سری با خازن در مدار قرار می گیرد. وجود این رآکتور باعث می شود جریان هجومی در لحظه وصل شدن استپ خازنی به شدت کاهش یابد. در طراحی بانک خازنی حرفه ای، استفاده از رآکتور سری یک اصل اساسی است، نه یک گزینه اضافی.
کنتاکتور مخصوص خازن
کنتاکتور معمولی برای وصل و قطع مکرر بانک خازنی مناسب نیست، چون جریان هجومی در هر بار وصل شدن به کنتاکت ها آسیب می زند. کنتاکتور مخصوص خازن دارای مقاومت های پیش شارژ داخلی است که جریان اولیه را محدود می کند.
تأخیر زمانی بین استپ ها
در بانک خازنی اتوماتیک، رله کنترلی نباید استپ های خازنی را پشت سر هم و بدون فاصله وصل کند. یک تأخیر حداقل ۳۰ تا ۶۰ ثانیه بین وصل شدن هر استپ، فرصت می دهد که خازن قبلی به طور کامل شارژ شود و جریان هجومی ناشی از Back-to-Back Switching به حداقل برسد.
اگر بانک خازنی شما مشکلاتی مثل سوختن مکرر فیوز، خرابی کنتاکتور یا گرم شدن بیش از حد دارد، احتمالا جریان هجومی کنترل نشده است. در این صورت تعمیر و عیب یابی بانک خازن در محل توسط متخصص توصیه می شود.
جمع بندی
جریان هجومی یک پدیده فیزیکی طبیعی است که در اکثر مدارهای الکترونیکی هنگام روشن شدن رخ می دهد. در بانک های خازنی، این پدیده به دلیل ماهیت خازنی و سوئیچینگ مکرر استپ ها، اهمیت ویژه ای دارد و باید در طراحی و بهره برداری جدی گرفته شود.
شناخت نشانه های جریان هجومی (از سوختن فیوز و آسیب به کنتاکتور گرفته تا خرابی زودهنگام خازن ها) به شما کمک می کند تا مشکلات را سریع تر تشخیص دهید و با راهکارهای مناسب مثل رآکتور سری و کنتاکتور مخصوص خازن، عمر تجهیزات خود را افزایش دهید.
