هزینه اجرای اصلاح ضریب توان در کارخانه یک عدد ثابت و از پیش تعیین شده نیست. ظرفیت بانک خازنی، نوع شبکه برق، میزان توان راکتیو، ضریب توان فعلی و هدف، وجود هارمونیک، نوع تجهیزات مورد استفاده، سطح ولتاژ، شرایط نصب و حتی نحوه بهره برداری از کارخانه، همگی می توانند روی هزینه نهایی پروژه تأثیر بگذارند.
به همین دلیل، اعلام یک قیمت ثابت مانند هر کارخانه برای اصلاح ضریب توان به یک بانک خازنی با قیمت مشخص نیاز دارد، از نظر فنی رویکرد دقیقی نیست. در یک پروژه صنعتی، ابتدا باید وضعیت شبکه اندازه گیری و تحلیل شود و سپس ظرفیت و نوع تجهیزات مشخص شود.
در این مقاله، موضوع را از دید فنی بررسی می کنیم تا بدانید هزینه اصلاح ضریب توان چگونه تعیین میشود، چه تجهیزاتی در هزینه نهایی نقش دارند، چه زمانی بانک خازنی دتیون لازم است و برای دریافت یک برآورد واقعی چه اطلاعاتی باید در اختیار مجری پروژه قرار دهید.
اصلاح ضریب توان در کارخانه دقیقاً به چه معناست؟
بسیاری از تجهیزات صنعتی مانند موتورهای القایی، ترانسفورماتور و برخی تجهیزات الکتریکی، علاوه بر توان اکتیو، توان راکتیو نیز از شبکه دریافت میکنند.
توان اکتیو با kW، توان راکتیو با kVAr و توان ظاهری با kVA بیان میشود.
رابطه این سه کمیت به صورت زیر است:
S² = P² + Q²
که در آن:
- P: توان اکتیو بر حسب kW
- Q: توان راکتیو بر حسب kVAr
- S: توان ظاهری بر حسب kVA
ضریب توان نیز از رابطه زیر به دست می آید:
PF = P / S
هرچه ضریب توان از یک فاصله بیشتری داشته باشد، برای انتقال همان مقدار توان اکتیو، جریان بیشتری در شبکه عبور میکند. هدف از اصلاح ضریب توان، جبران بخش قابل توجهی از توان راکتیو موردنیاز بار در محل مصرف است. در بسیاری از پروژه های صنعتی این کار با استفاده از بانک خازنی انجام میشود.
اما نکته مهم این است که بانک خازنی صرفاً بر اساس توان ترانس یا توان نامی کارخانه انتخاب نمیشود. ظرفیت بانک باید با توجه به رفتار واقعی بار و شرایط شبکه تعیین شود.

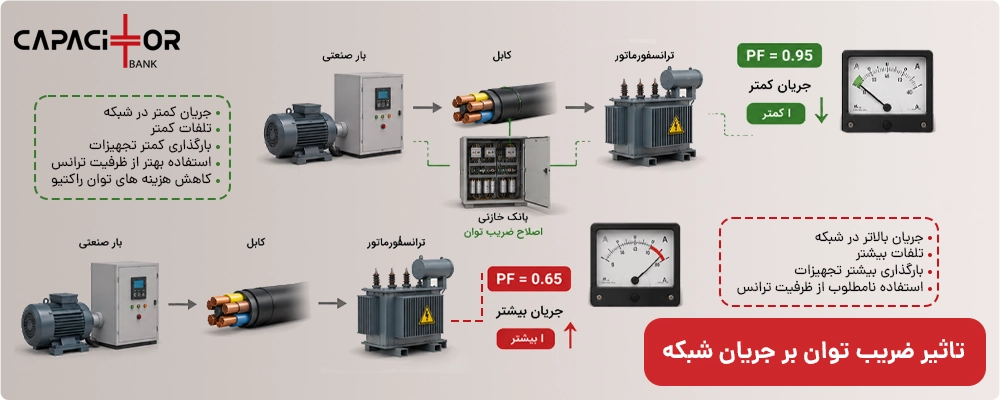

چرا کارخانه به اصلاح ضریب توان نیاز دارند؟
پایین بودن ضریب توان میتواند باعث افزایش جریان مورد نیاز شبکه و استفاده نامطلوب تر از ظرفیت تجهیزات شود. همچنین بسته به تعرفه و مقررات مربوط به مصرف انرژی، توان راکتیو میتواند در هزینه های برق مجموعه نیز اثرگذار باشد.
از دید مهندسی، اصلاح صحیح ضریب توان می تواند به موارد زیر کمک کند:
- کاهش جریان مورد نیاز برای انتقال یک توان اکتیو مشخص
- کاهش بارگذاری غیر ضروری تجهیزات
- استفاده بهتر از ظرفیت ترانسفورماتور
- کاهش تلفات ناشی از جریان در بخش هایی از شبکه
- بهبود شرایط بهره برداری شبکه
- کاهش هزینه های مرتبط با توان راکتیو، در صورت وجود هزینه یا جریمه مربوطه
- آزاد شدن بخشی از ظرفیت سیستم توزیع
البته میزان صرفه جویی به شرایط هر پروژه وابسته است و نمیتوان برای تمام کارخانه ها یک درصد ثابت اعلام کرد.
هزینه اجرای اصلاح ضریب توان در کارخانه چگونه تعیین میشود؟
برای تعیین هزینه، ابتدا باید مشخص شود چه نوع اصلاحی و با چه ظرفیتی لازم است.

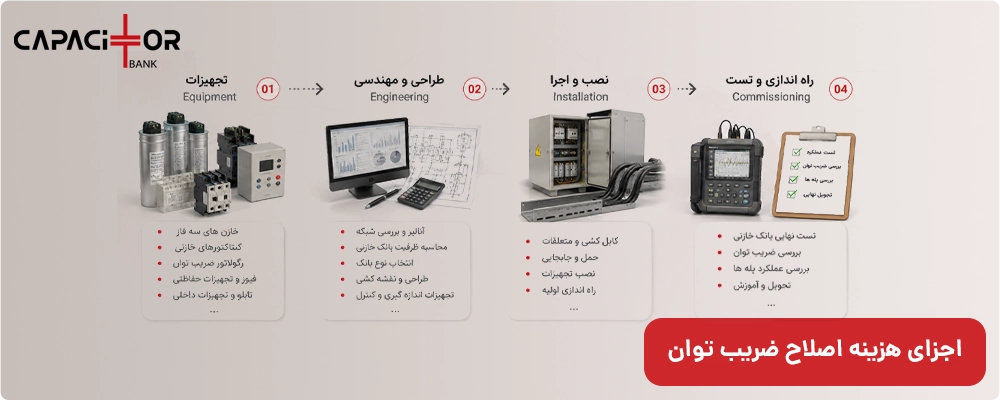

به طور کلی هزینه پروژه را میتوان به چند بخش تقسیم کرد:
- آنالیز و بررسی شبکه
- محاسبه ظرفیت بانک خازنی
- انتخاب نوع بانک
- خازن سه فاز
- رگولاتور ضریب توان
- کنتاکتور های خازنی یا تجهیزات سوئیچینگ مناسب
- فیوز و تجهیزات حفاظتی
- تابلو و تجهیزات داخلی آن
- راکتور دتیون، در صورت نیاز
- تجهیزات اندازهگیری و کنترل
- کابل کشی و متعلقات نصب
- حمل و نصب
- راه اندازی و تست نهایی
بنابر این قیمت نهایی فقط قیمت چند خازن نیست؛ بلکه مجموع تجهیزات، طراحی مهندسی، ساخت، نصب و راه اندازی است.
مهمترین عوامل مؤثر بر قیمت اصلاح ضریب توان
هزینه اصلاح ضریب توان به عوامل مختلفی بستگی دارد و نمی توان برای همه کارخانه ها قیمت یکسانی در نظر گرفت. ظرفیت بانک خازنی، شرایط شبکه، نوع تجهیزات و نحوه اجرای پروژه از مهمترین عوامل تأثیر گذار بر قیمت هستند که در ادامه بررسی میکنیم.
۱. ظرفیت بانک خازنی موردنیاز
یکی از اصلی ترین عوامل تعیین کننده هزینه، ظرفیت موردنیاز بانک است. ظرفیت بانک با واحد kVAr بیان میشود. برای مثال ممکن است بعد از بررسی یک کارخانه مشخص شود که ظرفیت مورد نیاز حدود:
- 100 kVAr
- 200 kVAr
- 300 kVAr
- 500 kVAr
- 800 kVAr
یا حتی بیشتر است. اما نمی توان فقط با دانستن توان ترانس گفت که مثلاً ترانس 1000 kVA حتماً به بانک خازنی 300 kVAr نیاز دارد.
توان ترانس به تنهایی معیار کافی برای انتخاب ظرفیت بانک خازنی نیست.
چگونه ظرفیت بانک خازنی را محاسبه میکنند؟
اگر توان اکتیو بار و ضریب توان فعلی و هدف مشخص باشد، ظرفیت تقریبی توان راکتیو موردنیاز را میتوان با رابطه زیر محاسبه کرد:
Qc = P × (tanφ₁ − tanφ₂)
که در آن:
- Qc: ظرفیت موردنیاز بانک خازنی بر حسب kVAr
- P: توان اکتیو بار بر حسب kW
- φ₁: زاویه متناظر با ضریب توان فعلی
- φ₂: زاویه متناظر با ضریب توان هدف
مثال
فرض کنیم یک کارخانه در شرایط کاری مورد نظر فعال است:
- توان اکتیو: 500 kW
- ضریب توان فعلی: 0.75
- ضریب توان هدف: 0.95
در این حالت ابتدا زاویه متناظر با هر ضریب توان محاسبه میشود و سپس ظرفیت بانک از رابطه بالا به دست می آید.
محاسبه تقریبی:
tanφ₁ ≈ 0.882
tanφ₂ ≈ 0.329
بنابر این:
Qc ≈ 500 × (0.882 − 0.329)
Qc ≈ 276.5 kVAr
پس در این شرایط، ظرفیت محاسباتی حدود 277 kVAr خواهد بود.
در طراحی واقعی، ظرفیت نهایی صرفاً با گرد کردن این عدد تعیین نمی شود؛ بلکه پلههای بانک، شرایط بار، تجهیزات موجود، هارمونیک، نحوه کنترل و شرایط بهرهبرداری نیز بررسی میشوند.
۲. ضریب توان فعلی کارخانه
فرض کنید دو کارخانه هر دو 500 kW توان مصرف میکنند، اما:
کارخانه اول: PF = 0.90
کارخانه دوم: PF = 0.65
طبیعی است که نیاز آنها به جبران توان راکتیو یکسان نباشد. هرچه فاصله ضریب توان فعلی از ضریب توان هدف بیشتر باشد، معمولاً ظرفیت جبران موردنیاز نیز افزایش پیدا میکند.
به همین دلیل، یکی از اولین اطلاعاتی که برای برآورد پروژه باید مشخص شود، ضریب توان واقعی در شرایط کاری کارخانه است.
۳. نوع بارهای مصرفی کارخانه
نوع تجهیزات مصرفکننده نیز اهمیت زیادی دارد.
برای مثال در یک کارخانه ممکن است بارهای اصلی شامل موارد زیر باشند:
- موتورهای القایی
- پمپ
- فن
- کمپرسورها
- ماشین آلات صنعتی
- کوره ها
- دستگاه های جوش
- درایور های کنترل دور
- UPS
- رکتیفایرها
- منابع تغذیه سوئیچینگ
رفتار الکتریکی این تجهیزات یکسان نیست.
خصوصاً زمانی که تعداد زیادی VFD، درایو، رکتیفایر یا تجهیزات الکترونیک قدرت در شبکه وجود داشته باشد، صرفاً محاسبه توان راکتیو کافی نیست و باید وضعیت هارمونیک نیز بررسی شود.
۴. وجود هارمونیک؛ یکی از عوامل مهم در هزینه پروژه
این قسمت از طراحی بانک خازنی بسیار مهم است. اگر شبکه کارخانه دارای اعوجاج هارمونیکی قابل توجه باشد، انتخاب بانک خازنی معمولی بدون بررسی شرایط شبکه میتواند تصمیم مناسبی نباشد.
در چنین شرایطی ممکن است استفاده از بانک خازنی دتیون (Detuned Capacitor Bank) یا راهکارهای مرتبط با فیلتر هارمونیک مورد نیاز باشد.
راکتور دتیون با بانک خازنی استفاده میشود تا شرایط تشدید ناخواسته در شبکه کنترل شود. راهنمای فنی ABB نیز در کاربردهای دارای اعوجاج هارمونیکی، استفاده از بانکهای خازنی مجهز به راکتور دتیون را برای جلوگیری از شرایط تشدید و مشکلات ناشی از هارمونیک توصیه میکند.
بنابراین ممکن است:
بانک معمولی = هزینه کمتر
اما:
بانک دتیون = هزینه بیشتر + طراحی تخصصیتر
البته این به معنی آن نیست که در هر کارخانهای باید بانک دتیون نصب شود.
وجود یا عدم وجود هارمونیک باید با اندازهگیری و تحلیل شبکه مشخص شود.
۵. نوع بانک خازنی
بانک خازنی میتواند بر اساس شرایط پروژه به شکلهای مختلفی طراحی شود.
برای مثال:
بانک خازنی اتوماتیک
پلههای خازنی توسط رگولاتور کنترل میشوند و متناسب با نیاز شبکه وارد یا خارج میشوند. این نوع بانک برای بسیاری از کارخانههایی که بار آنها متغیر است، کاربرد دارد.
بانک خازنی دتیون
در شبکههایی که مسئله هارمونیک و احتمال تشدید مطرح است، ممکن است از ترکیب خازن و راکتور دتیون استفاده شود.
بانک خازنی تریستوری
در بارهایی که تغییرات سریع توان راکتیو دارند، بسته به شرایط پروژه میتوان از راهکارهای سوئیچینگ سریع مانند بانکهای تریستوری استفاده کرد. انتخاب نوع بانک باید بر اساس پروفایل بار و کیفیت توان شبکه انجام شود، نه صرفاً قیمت تجهیزات.
۶. تعداد پله های بانک خازنی
فرض کنید ظرفیت موردنیاز یک کارخانه 300 kVAr باشد. این بانک میتواند با آرایشهای مختلف پلهای طراحی شود.
مثلاً:
25 + 25 + 50 + 50 + 75 + 75 kVAr
یا آرایش دیگری متناسب با رفتار بار. هدف این است که بانک بتواند متناسب با تغییرات بار، توان راکتیو موردنیاز را جبران کند. تعداد و ظرفیت پلهها روی قیمت تابلو، تعداد کنتاکتورها، رگولاتور و تجهیزات حفاظتی اثر می گذارد.
۷. تجهیزات مورد استفاده در تابلو
قیمت نهایی بانک خازنی فقط به ظرفیت آن مربوط نیست.
تجهیزاتی مانند موارد زیر نیز در هزینه اثر دارند:
- خازن
- کنتاکتور خازنی
- رگولاتور
- فیوز
- کلید حفاظتی
- شینه
- تجهیزات اندازهگیری
- فن و سیستم تهویه
- تابلو
- ترمینالها
- کابلها
- راکتور
- تجهیزات کنترل
کیفیت و برند این تجهیزات نیز می تواند باعث اختلاف قیمت بین دو تابلو با ظرفیت یکسان شود. بنابراین هنگام مقایسه پیشنهادهای قیمت، فقط عدد نهایی فاکتور را مقایسه نکنید؛ مشخصات فنی و لیست تجهیزات دو پیشنهاد را نیز کنار هم قرار دهید.
۸. هزینه طراحی و مهندسی
یک بانک خازنی صنعتی مناسب، فقط مجموعه ای از خازن ها داخل یک تابلو نیست.
قبل از ساخت باید مواردی زیر بررسی شود:
- ظرفیت مورد نیاز
- تعداد پله ها
- جریان هر پله
- تجهیزات حفاظتی
- سطح مقطع شینه
- تهویه تابلو
- شرایط هارمونیکی
- نحوه کنترل
- شرایط نصب
بنابراین طراحی مهندسی نیز بخشی از هزینه پروژه است.
۹. هزینه نصب و راه اندازی
اگر پروژه فقط شامل ساخت تابلو باشد، هزینه با پروژه ای که شامل بازدید، حمل، نصب، کابلکشی، اتصال به شبکه، تنظیم رگولاتور و تست نهایی است متفاوت خواهد بود. برای پروژه های کارخانه ای باید مواردی بررسی شود:
- محل نصب
- فاصله تابلو تا نقطه اتصال
- مسیر کابل
- دسترسی
- شرایط محیطی
- توقف یا عدم توقف خط تولید
- نیاز به جرثقیل یا تجهیزات حمل

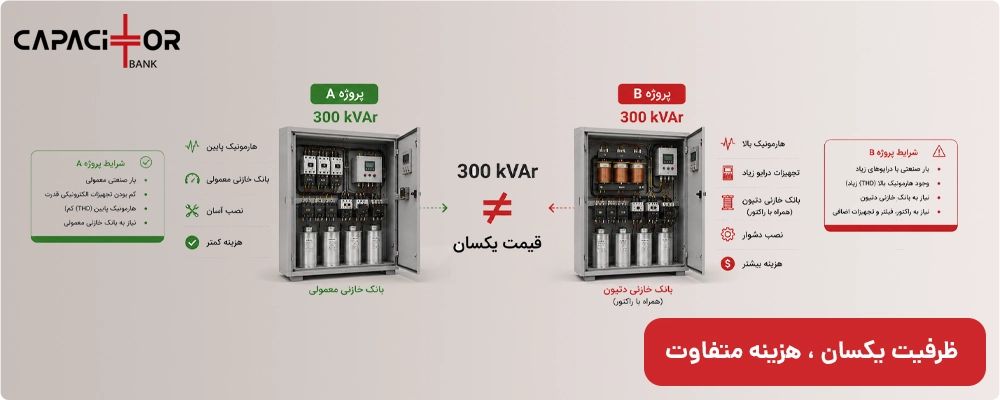

آیا قیمت بانک خازنی را می توان فقط بر اساس kVAr اعلام کرد؟
برای یک برآورد اولیه شاید بتوان؛ برای قیمت گذاری دقیق پروژه، خیر. برای مثال دو پروژه هر دو ممکن است بانک 300 kVAr بخواهند، اما هزینه آنها می تواند متفاوت باشد.
پروژه A
- شبکه نسبتاً سالم
- هارمونیک پایین
- بانک معمولی
- تعداد پله متعارف
- فاصله کم تا محل نصب
پروژه B
- وجود تعداد زیادی درایو
- هارمونیک قابل توجه
- نیاز به راکتور دتیون
- تجهیزات حفاظتی بیشتر
- شرایط نصب دشوار
هر دو پروژه ظرفیت اسمی 300 kVAr دارند، اما مشخصات فنی و در نتیجه هزینه آنها الزاماً یکسان نیست.
آیا قبل از خرید بانک خازنی باید شبکه را آنالیز کرد؟
در پروژه های صنعتی، بله، توصیه میشود قبل از طراحی نهایی شبکه بررسی شود.
در یک بررسی حرفهای میتوان پارامترهایی مانند موارد زیر را اندازهگیری کرد:
- ولتاژ
- جریان
- توان اکتیو
- توان راکتیو
- توان ظاهری
- ضریب توان
- فرکانس
- THD
- هارمونیکهای جریان و ولتاژ
- تغییرات بار در طول زمان
بهخصوص در کارخانه هایی که بار متغیر یا تجهیزات الکترونیک قدرت زیادی دارند، یک اندازهگیری لحظهای ممکن است تصویر کاملی از رفتار شبکه ارائه نکند. در این شرایط، ثبت پارامترها در یک بازه زمانی مناسب میتواند به انتخاب دقیق تر ظرفیت و نوع بانک کمک کند.
اشتباه رایج: انتخاب بانک بر اساس توان ترانس
یکی از اشتباهاتی که در پروژههای اصلاح ضریب توان دیده میشود این است که گفته شود:
«ترانس کارخانه 1000 kVA است؛ پس بانک خازنی باید X kVAr باشد.»
این روش به تنهایی مبنای طراحی دقیقی نیست.
ترانس مشخص میکند شبکه چه ظرفیتی دارد، اما نمیگوید کارخانه در هر لحظه چه میزان توان راکتیو مصرف میکند.
برای طراحی باید رفتار واقعی بار بررسی شود.
آیا نصب بانک خازنی همیشه باعث کاهش هزینه برق میشود؟
نباید بدون بررسی قبض و شرایط تعرفه، چنین وعدهای داد.
اثر اقتصادی اصلاح ضریب توان به عواملی مانند:
- ساختار تعرفه
- میزان توان راکتیو
- ساعات کار
- ضریب بار
- وضعیت فعلی شبکه
- ظرفیت بانک
- هزینه تجهیزات
- میزان استفاده واقعی از بانک
وابسته است. بنابراین قبل از پروژه بهتر است یک تحلیل اقتصادی نیز انجام شود.
دوره بازگشت سرمایه اصلاح ضریب توان چگونه محاسبه میشود؟
برای محاسبه ساده، میتوان هزینه کل پروژه را بر صرفهجویی یا هزینه قابل اجتناب سالانه تقسیم کرد:
دوره بازگشت سرمایه = هزینه پروژه ÷ صرفهجویی سالانه
اما در پروژه واقعی باید مشخص شود که این صرفهجویی دقیقاً از چه محلی ایجاد میشود.
مثلاً:
- کاهش هزینه توان راکتیو
- کاهش برخی تلفات
- آزاد شدن ظرفیت
- جلوگیری از هزینههای ناشی از شرایط نامناسب شبکه
نباید صرفاً با یک درصد فرضی، بازگشت سرمایه را اعلام کرد.
برای یک برآورد اولیه میتوانید این اطلاعات را ارسال کنید
اگر در مرحله اول امکان آنالیزوربرداری از شبکه وجود ندارد، برای شروع میتوانید اطلاعات زیر را در اختیار مجری قرار دهید:
توان ترانس: … kVA
توان مصرفی تقریبی: … kW
ضریب توان فعلی: …
ضریب توان هدف: …
نوع صنعت: …
وجود درایو: بله / خیر
وجود UPS: بله / خیر
وجود بارهای غیرخطی: بله / خیر
شهر پروژه: …
با این اطلاعات میتوان یک برآورد اولیه از ظرفیت بانک انجام داد؛ اما ظرفیت نهایی و نوع بانک باید پس از بررسی فنی شبکه تأیید شود.
چه زمانی باید نسبت به خرید بانک خازنی احتیاط کرد؟
اگر فروشنده بدون پرسیدن اطلاعاتی مانند:
- توان ترانس
- ضریب توان
- نوع بار
- میزان مصرف
- وضعیت هارمونیک
فقط بر اساس توان ترانس یک بانک پیشنهاد دهد، بهتر است قبل از خرید، طراحی را دقیقتر بررسی کنید. همچنین اگر قیمت یک بانک به شکل قابل توجهی پایینتر از سایر پیشنهادهاست، حتماً لیست تجهیزات، برند خازن، نوع کنتاکتور، رگولاتور، تجهیزات حفاظتی، وجود یا عدم وجود راکتور و مشخصات تابلو را مقایسه کنید.
مراحل اجرای یک پروژه اصلاح ضریب توان حرفهای
یک پروژه اصولی را میتوان به این شکل انجام داد:
مرحله اول: بازدید
بررسی تابلو اصلی، ترانس، بارها، فضای نصب و شرایط اجرایی.
مرحله دوم: اندازهگیری
ثبت پارامترهای الکتریکی شبکه و بررسی ضریب توان و در صورت نیاز هارمونیکها.
مرحله سوم: تحلیل
محاسبه توان راکتیو موردنیاز و بررسی شرایط شبکه.
مرحله چهارم: طراحی
تعیین ظرفیت، تعداد پلهها، نوع بانک، تجهیزات حفاظتی و تجهیزات کنترلی.
مرحله پنجم: ساخت
ساخت تابلو طبق طراحی و مشخصات فنی پروژه.
مرحله ششم: نصب
اتصال بانک به شبکه و اجرای تجهیزات جانبی.
مرحله هفتم: راه اندازی
تنظیم رگولاتور و بررسی عملکرد پلهها.
مرحله هشتم: تست نهایی
اندازهگیری مجدد پارامترهای شبکه و اطمینان از عملکرد صحیح سیستم.
جمعبندی؛ هزینه واقعی اصلاح ضریب توان چقدر است؟
اگر بخواهیم یک پاسخ کوتاه و فنی به سؤال «هزینه اجرای اصلاح ضریب توان در کارخانه چقدر است؟» بدهیم، پاسخ این است:
قیمت اصلاح ضریب توان به ظرفیت بانک خازنی محدود نمیشود.
هزینه نهایی تحت تأثیر مجموعه ای از عوامل قرار دارد:
ظرفیت بانک + نوع بانک + هارمونیک + تجهیزات + طراحی + تابلو + نصب + شرایط پروژه
به همین دلیل، برای یک کارخانه نمیتوان بدون اطلاعات فنی، قیمت دقیقی اعلام کرد.
بهترین روش این است که ابتدا وضعیت واقعی شبکه و توان راکتیو اندازهگیری شود، سپس ظرفیت موردنیاز محاسبه و بر اساس شرایط شبکه، نوع بانک انتخاب شود.
اگر هدف شما فقط خرید یک تابلو نیست و میخواهید اصلاح ضریب توان به شکل اصولی و متناسب با شرایط واقعی کارخانه انجام شود، فرآیند باید از آنالیز شبکه شروع شود، نه از انتخاب یک ظرفیت آماده.
