بانک خازنی یکی از رایج ترین تجهیزات برای اصلاح ضریب قدرت و جبران توان راکتیو در شبکه های برق است. در بسیاری از پروژه های صنعتی، تجاری و ساختمانی، بانک خازنی کنتاکتوری به دلیل سادگی، قیمت مناسب و عملکرد قابل اعتماد، انتخابی کاملا منطقی و اقتصادی به شمار می رود. به همین دلیل، در اغلب کاربردهایی که بار الکتریکی رفتار نسبتا ثابت و قابل پیش بینی دارد، همین ساختار معمولی بهترین گزینه است.
اما همه شبکه ها شرایط یکسانی ندارند. در بعضی صنایع، بارها به صورت ناگهانی وارد مدار می شوند یا با سرعت زیاد تغییر می کنند. در این شرایط، اگر سیستم اصلاح ضریب قدرت نتواند با سرعت کافی واکنش نشان دهد، جبران توان راکتیو با تاخیر انجام می شود و کیفیت عملکرد شبکه کاهش پیدا می کند.
در چنین کاربردهایی، بانک خازنی تریستوری به عنوان یک راهکار تخصصی مطرح می شود. این سیستم برای شبکه هایی طراحی شده است که در آن ها سرعت پاسخ، دفعات کلیدزنی بالا و پایداری بیشتر اهمیت ویژه ای دارد. در ادامه بررسی می کنیم بانک خازنی تریستوری چیست، چگونه کار می کند، چه اجزایی دارد، چه مزایایی ایجاد می کند و در چه شرایطی نسبت به بانک خازنی کنتاکتوری انتخاب مناسب تری است.
چرا در بعضی پروژه ها به سوئیچینگ سریع نیاز داریم؟
در یک شبکه الکتریکی، هدف از تابلو بانک خازنی فقط اضافه کردن ظرفیت خازنی به سیستم نیست، بلکه این ظرفیت باید دقیقا در زمان مناسب وارد مدار شود یا از آن خارج شود. هرچه رفتار بار سریع تر و ناپایدارتر باشد، این زمان بندی اهمیت بیشتری پیدا می کند.
در پروژه هایی که بار الکتریکی تقریبا ثابت است، بانک خازنی کنتاکتوری به خوبی پاسخ گو است و معمولا نیازی به استفاده از ساختارهای پیچیده تر وجود ندارد. اما در بارهای سریع و ضربه ای، زمان عملکرد تجهیزات مکانیکی ممکن است برای جبران لحظه ای کافی نباشد. در این وضعیت، سیستم اصلاح ضریب قدرت باید بتواند تقریبا هم زمان با تغییر بار واکنش نشان دهد.
نیاز به سوئیچینگ سریع معمولا در این شرایط بیشتر دیده می شود:
- دستگاه های جوش نقطه ای و خطوط جوش
- جرثقیل ها، وینچ ها و تجهیزات حمل مواد
- آسانسورها و بالابرهای پرتردد
- پرس ها و ماشین آلات با سیکل کاری سریع
- فرآیندهایی که پایداری ولتاژ و کیفیت توان در آن ها اهمیت بالایی دارد
در چنین کاربردهایی، اگر پله های خازنی با تاخیر وارد مدار شوند، اصلاح ضریب قدرت به صورت دقیق انجام نمی شود و ممکن است شبکه با نوسان ولتاژ، افزایش تلفات یا عملکرد نامطلوب تجهیز رو به رو شود.

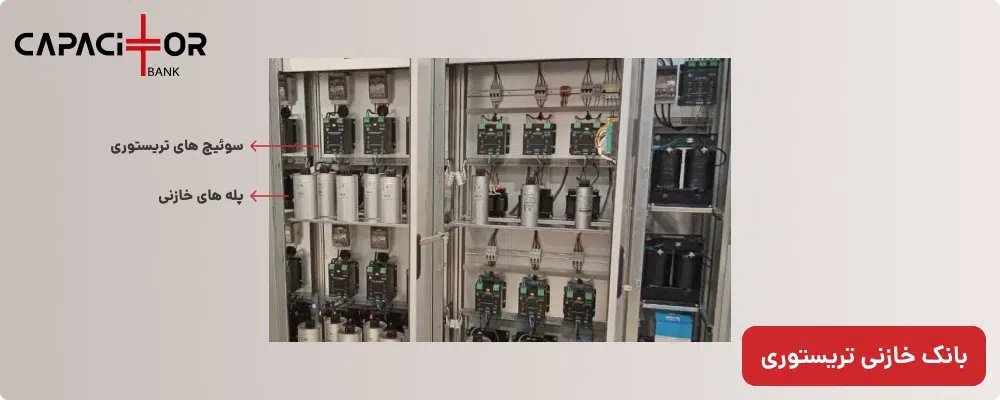

بانک خازنی تریستوری (TSC) چیست و چگونه کار می کند؟
بانک خازنی تریستوری یا TSC مخفف Thyristor Switched Capacitor است. در این ساختار، پله های خازنی به جای آنکه با کنتاکتور مکانیکی وارد مدار شوند، توسط کلیدهای نیمه هادی تریستوری قطع و وصل می شوند. همین تفاوت باعث می شود سرعت عملکرد سیستم به مراتب بیشتر از بانک خازنی معمولی باشد.
در بانک خازنی کنتاکتوری، ورود و خروج هر پله وابسته به عملکرد مکانیکی کنتاکتور است. این روش برای بسیاری از بارها کاملا مناسب است، اما در بارهای سریع و پرتغییر محدودیت هایی دارد. در مقابل، تریستور می تواند در زمان بسیار کوتاه فرمان بگیرد و پله خازنی را با دقت بالاتری وارد مدار کند.
تکنولوژی کلیدزنی در نقطه صفر (Zero Crossing) چیست؟
یکی از مهم ترین ویژگی های بانک خازنی تریستوری، استفاده از تکنیک Zero Crossing یا کلیدزنی در نقطه صفر است. منظور از این تکنیک آن است که سوئیچ تریستوری، پله خازنی را در لحظه ای به مدار متصل می کند که شرایط ولتاژ برای این اتصال مناسب تر باشد و تنش ناگهانی کمتری به خازن و تجهیزات وارد شود.
در سیستم های معمولی، اگر خازن در لحظه نامناسبی وارد مدار شود، ممکن است جریان هجومی شدیدی ایجاد شود. این جریان هجومی می تواند به خازن، کنتاکتور، فیوزها و سایر تجهیزات تابلو تنش وارد کند. اما در بانک خازنی تریستوری، به دلیل کنترل دقیق زمان کلیدزنی، این پدیده تا حد زیادی کاهش پیدا می کند.
نتیجه عملی این تکنولوژی عبارت است از:
- کاهش محسوس جریان هجومی هنگام ورود پله خازنی
- کاهش تنش الکتریکی وارد بر تجهیزات
- افزایش طول عمر خازن و کلید قدرت
- پایداری بیشتر سیستم در کلیدزنی های مکرر
- عملکرد مناسب تر در بارهای ضربه ای و سریع
در واقع، Zero Crossing یکی از مهم ترین دلایلی است که بانک خازنی تریستوری در کاربردهای خاص می تواند عملکرد دقیق تر و نرم تری نسبت به بانک کنتاکتوری داشته باشد.
اجزای اصلی بانک خازنی تریستوری
بانک خازنی تریستوری از چند بخش اصلی تشکیل می شود، اما در میان آن ها دو تجهیز نقش کلیدی تری دارند و در واقع مهم ترین تفاوت این سیستم با بانک خازنی معمولی را شکل می دهند.

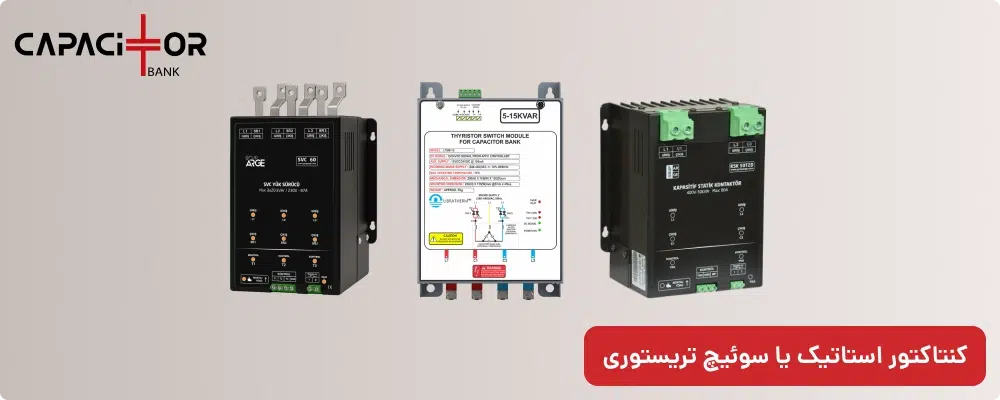

۱) کنتاکتور استاتیک یا سوئیچ تریستوری
این تجهیز با نام های مختلفی مانند کنتاکتور استاتیک، سوئیچ تریستوری یا کلید تریستوری شناخته می شود. از نظر عملکرد، این قطعه در بانک خازنی تریستوری معادل همان کنتاکتور خازنی در بانک خازنی معمولی است، با این تفاوت که به جای مکانیزم الکترومکانیکی، از نیمه هادی قدرت برای سوئیچینگ استفاده می کند.
اهمیت این قطعه بسیار زیاد است، چون عملا وظیفه قطع و وصل سریع پله خازنی را بر عهده دارد. در بانک های معمولی این وظیفه بر دوش کنتاکتور خازنی است، اما در بانک تریستوری این نقش به سوئیچ تریستوری سپرده می شود تا:
- سرعت سوئیچینگ به مراتب بیشتر شود
- قطع و وصل مکرر بدون استهلاک مکانیکی انجام شود
- کلیدزنی نرم تر و کنترل شده تر صورت بگیرد
- تنش ناشی از جریان هجومی کاهش پیدا کند
به همین دلیل، کیفیت کنتاکتور استاتیک یا سوئیچ تریستوری تاثیر مستقیمی بر عملکرد کل بانک دارد.

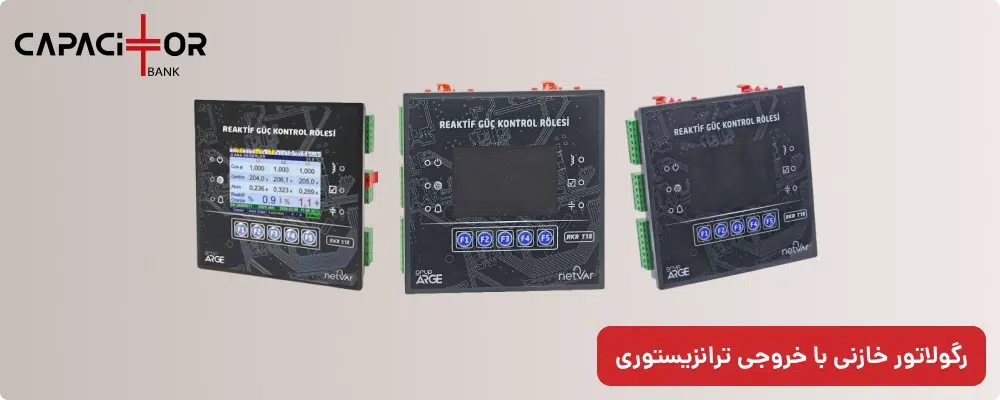

۲) رگولاتور خازنی با خروجی ترانزیستوری
دومین تجهیز بسیار مهم، رگولاتور خازنی با خروجی ترانزیستور است. این قطعه در بانک خازنی تریستوری جایگزین رگولاتور خازنی معمولی می شود که در بانک های کنتاکتوری استفاده می شود.
در بانک های خازنی معمولی، رگولاتور عموما برای فرمان دادن به کنتاکتورها طراحی می شود، اما در بانک تریستوری به دلیل نیاز به فرمان دهی سریع و دقیق، از رگولاتور خازنی با خروجی ترانزیستوری استفاده می شود. اهمیت این تجهیز در این است که:
- فرمان قطع و وصل را با سرعت بسیار بالا صادر می کند
- امکان هماهنگی دقیق با سوئیچ تریستوری را فراهم می کند
- در بارهای سریع، تصمیم گیری دقیق تری برای ورود یا خروج پله ها انجام می دهد
- نقش مهمی در عملکرد صحیح و پایدار کل سیستم دارد
در واقع اگر سوئیچ تریستوری را بازوی اجرایی سیستم بدانیم، رگولاتور خازنی با خروجی ترانزیستوری مغز تصمیم گیر آن است.
۳) خازن های قدرت
خازن ها در بانک تریستوری همان وظیفه اصلی تامین توان راکتیو را بر عهده دارند. در این سیستم معمولا از خازن های باکیفیت و مناسب کار صنعتی استفاده می شود تا در برابر شرایط کاری، کلیدزنی های مکرر و تنش های شبکه دوام کافی داشته باشند.
۴) راکتور دتون یا فیلتر هارمونیکی
در بسیاری از پروژه هایی که بانک تریستوری به کار می رود، بارهای غیرخطی و هارمونیکی نیز وجود دارند. به همین دلیل، استفاده از راکتور دتون یا فیلتر هارمونیکی اهمیت زیادی دارد تا از بروز رزونانس، افزایش جریان و آسیب به خازن ها و تجهیزات سوئیچینگ جلوگیری شود.
۵) تجهیزات حفاظتی
فیوزهای مناسب، کلیدهای حفاظتی، حفاظت حرارتی و تجهیزات کنترلی از اجزای مهم این سیستم هستند. چون در بانک تریستوری با تجهیزات الکترونیک قدرت سروکار داریم، حفاظت دقیق از آن ها ضروری است.
۶) سیستم تهویه و خنک کاری
در بانک خازنی تریستوری، طراحی حرارتی تابلو اهمیت بیشتری دارد. تریستورها در زمان کار تولید حرارت می کنند و اگر تهویه مناسب در نظر گرفته نشود، عملکرد سیستم تحت تاثیر قرار می گیرد. به همین علت، فن، هیت سینک و طراحی درست تابلو از الزامات این نوع بانک هستند.
مزایا و اهمیت بانک خازنی تریستوری
شاید در ابتدا هزینه راه اندازی یک بانک خازنی تریستوری نسبت به مدل کنتاکتوری بیشتر به نظر برسد؛ اما مزایای فنی و اقتصادی آن، این اختلاف قیمت را به سرعت جبران می کند:
- پاسخ گویی بسیار سریع: پله های خازنی در زمان بسیار کوتاه وارد مدار می شوند و سیستم می تواند تقریبا هم زمان با تغییر بار واکنش نشان دهد.
- کاهش جریان هجومی: به کمک تکنولوژی Zero Crossing، ورود خازن به مدار با تنش کمتر انجام می شود و شوک الکتریکی ناشی از کلیدزنی کاهش پیدا می کند.
- کاهش استهلاک مکانیکی: چون در بخش سوئیچینگ از قطعات نیمه هادی به جای قطعات مکانیکی استفاده می شود، مشکل فرسودگی ناشی از قطع و وصل مکرر تا حد زیادی از بین می رود.
- عملکرد بی صدا: در این سیستم صدای مکانیکی ناشی از عملکرد کنتاکتور وجود ندارد و بانک خازنی بدون نویز محسوس کار می کند.
- بهبود پایداری ولتاژ و کیفیت توان: جبران سریع تر توان راکتیو باعث می شود ولتاژ شبکه پایدارتر بماند و تجهیزات حساس عملکرد مطمئن تری داشته باشند.
- مناسب برای بارهای ضربه ای و پرتغییر: این ساختار برای کاربردهایی طراحی شده است که بانک کنتاکتوری در آن ها ممکن است از نظر سرعت پاسخ یا عمر کلیدزنی با محدودیت مواجه شود.
البته این مزایا به معنی برتری مطلق بانک تریستوری در همه پروژه ها نیست. در بسیاری از کاربردهای عمومی، بانک خازنی کنتاکتوری همچنان راهکاری کاملا اصولی، اقتصادی و قابل اعتماد است. به همین دلیل، پیش از انتخاب نهایی، بررسی قیمت تابلو بانک خازنی در کنار شرایط فنی پروژه می تواند به تصمیم گیری دقیق تر کمک کند.

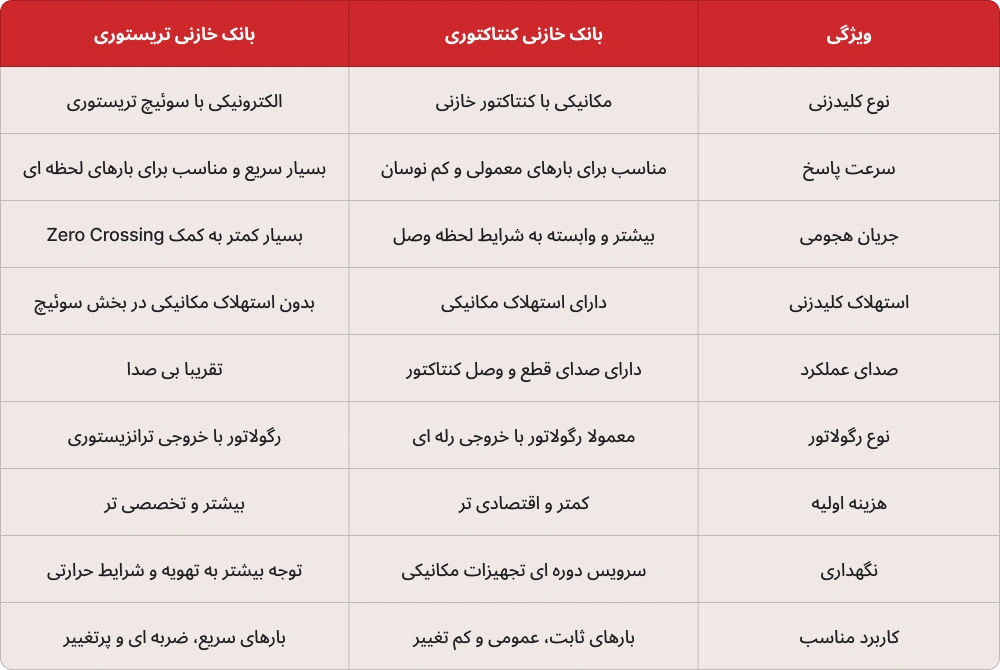

مقایسه فنی بانک خازنی تریستوری و بانک خازنی کنتاکتوری
بانک خازنی تریستوری و بانک خازنی کنتاکتوری هر دو با هدف اصلاح ضریب قدرت و جبران توان راکتیو به کار میروند، اما تفاوت آن ها در نوع سوئیچینگ، سرعت پاسخ و حوزه کاربرد باعث می شود هرکدام برای شرایط مشخصی مناسب تر باشند. مقایسه این دو فناوری باید بر اساس رفتار بار، تعداد دفعات کلیدزنی و الزامات فنی پروژه انجام شود.
آنچه در عمل اهمیت دارد، فقط سریع تر بودن بانک تریستوری نیست؛ بلکه تناسب آن با ماهیت بار است. اگر بار مجموعه یکنواخت باشد و پله های خازنی با دفعات محدود قطع و وصل شوند، بانک کنتاکتوری معمولا انتخابی ساده تر، اقتصادی تر و کاملا قابل اتکا خواهد بود. در مقابل، وقتی بار به صورت ناگهانی تغییر می کند و سیستم باید در زمان بسیار کوتاه واکنش نشان دهد، ساختار تریستوری می تواند جبران توان راکتیو را دقیق تر و پایدارتر انجام دهد.
از سوی دیگر، مزیت بانک تریستوری با افزایش هزینه اولیه و حساسیت بیشتر در طراحی تابلو همراه است. به بیان دیگر، این سیستم زمانی ارزش واقعی خود را نشان می دهد که پروژه واقعا با بارهای سریع، ضربه ای یا کلیدزنی های مکرر مواجه باشد. بنابراین در نگاه مهندسی، بانک تریستوری جایگزین عمومی بانک کنتاکتوری نیست، بلکه راهکاری تخصصی برای شرایطی است که مدل معمولی دیگر پاسخ ایده آل نمی دهد.
جمع بندی
بانک خازنی تریستوری یکی از راهکارهای تخصصی برای اصلاح ضریب قدرت در شبکه هایی است که بار آنها به صورت سریع، متغیر و ضربه ای تغییر می کند. در این ساختار، به جای کنتاکتور خازنی از سوئیچ تریستوری یا کنتاکتور استاتیک، و به جای رگولاتور معمولی از رگولاتور خازنی با خروجی ترانزیستوری استفاده می شود تا پله های خازنی با سرعت بیشتر و دقت بالاتر وارد مدار شوند.
با این حال، بانک خازنی تریستوری در همه پروژه ها بهترین انتخاب نیست. در بسیاری از کاربردهای صنعتی، تجاری و ساختمانی که بار شبکه رفتار نسبتا ثابت و قابل پیش بینی دارد، بانک خازنی کنتاکتوری همچنان راهکاری کاملا اقتصادی، قابل اعتماد و مهندسی شده محسوب می شود. به همین دلیل، انتخاب بین این دو ساختار باید بر اساس نوع بار، سرعت تغییرات توان راکتیو، شرایط بهره برداری، سطح هارمونیک ها و بودجه پروژه انجام شود.
