نصب بانک خازنی یکی از مهم ترین مراحل اصلاح ضریب توان در تابلوهای برق صنعتی، کارگاهی و ساختمانی است. اما نکته مهم اینجاست که عملکرد صحیح بانک خازن فقط به انتخاب ظرفیت خازن ها مربوط نمی شود؛ بلکه نحوه اتصال بانک خازنی به شبکه، محل نصب آن نسبت به کنتور، جای قرارگیری CT، مسیر کابل کشی، نحوه اتصال رگولاتور و رعایت نکات حفاظتی تأثیر مستقیم روی نتیجه نهایی دارد.
بسیاری از مشکلات بانک خازنی، مثل وارد نشدن پله ها، اصلاح نشدن ضریب توان، جلو زدن ضریب توان، سوختن کنتاکتور خازنی، داغ شدن کابل ها یا خطای رگولاتور، معمولا از نصب اشتباه ناشی می شود. در این مقاله به صورت تخصصی و از دیدگاه اجرایی، نحوه نصب بانک خازنی و اتصال آن به شبکه را بررسی می کنیم.
بانک خازنی باید کجای مدار نصب شود؟
اولین و مهم ترین سوال در نصب بانک خازنی این است که بانک خازن باید قبل از کنتور نصب شود یا بعد از کنتور؟

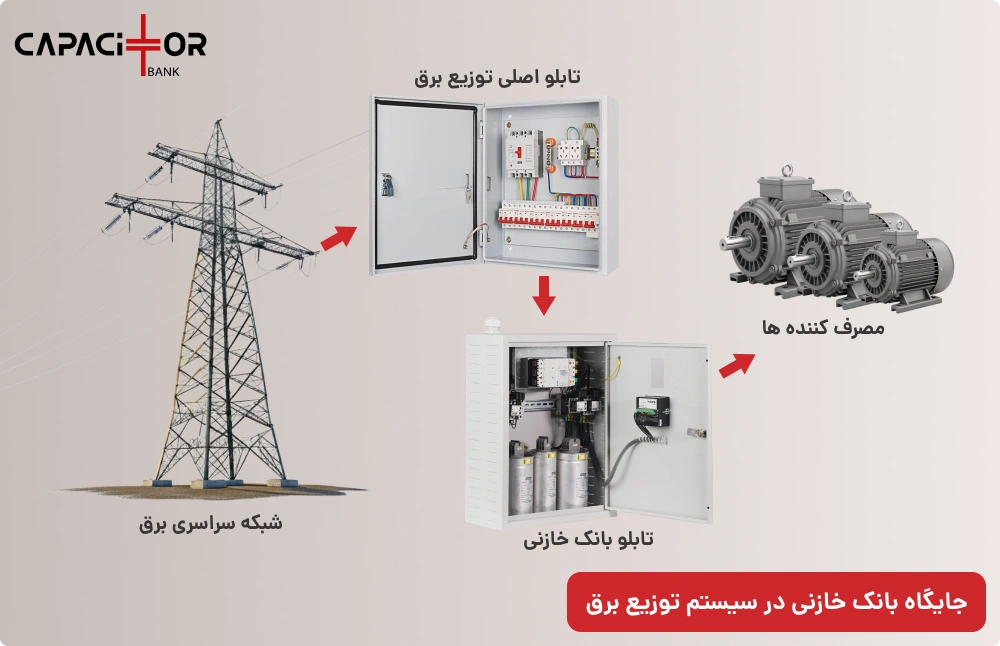

در حالت معمول، بانک خازنی باید بعد از کنتور برق و در سمت مصرف کننده نصب شود. یعنی مسیر کلی به این شکل است:
شبکه یا ترانس → کنتور → کلید اصلی تابلو → شینه اصلی → بارها و بانک خازنی
دلیل این موضوع روشن است. هدف بانک خازن این است که توان راکتیو مصرفی مجموعه را جبران کند تا جریان راکتیو از شبکه و کنتور عبور نکند. اگر بانک خازنی در محل اشتباه نصب شود، ممکن است رگولاتور نتواند وضعیت واقعی مصرف را تشخیص دهد یا اثر اصلاح ضریب توان در قبض و اندازه گیری دیده نشود.
به زبان ساده، بانک خازنی باید در همان تابلویی نصب شود که بارهای مصرفی از آن تغذیه می شوند، نه در نقطه ای جدا از مسیر اصلی مصرف. در بیشتر پروژه ها، بهترین محل نصب بانک خازنی در نزدیکی تابلوی اصلی فشار ضعیف یا داخل یک تابلو مستقل کنار تابلوی اصلی است.
اتصال بانک خازنی به شینه اصلی چگونه انجام می شود؟
بانک خازنی به صورت موازی با بارها به شبکه متصل می شود. یعنی خازن ها نباید در مسیر سری با مصرف کننده قرار بگیرند. سه فاز ورودی بانک خازنی از شینه های اصلی R، S و T گرفته می شود و وارد کلید اصلی بانک خازنی یا فیوزهای حفاظتی آن می گردد.
مسیر استاندارد اتصال به این صورت است:
شینه اصلی تابلو → کلید یا فیوز اصلی بانک خازنی → شینه داخلی بانک خازن → فیوز هر پله → کنتاکتور خازنی → خازن
در بانک های خازنی اتوماتیک، هر پله خازنی به وسیله رگولاتور و از طریق کنتاکتور مخصوص خازنی وارد مدار می شود. بنابراین اتصال مستقیم خازن به شبکه، بدون حفاظت و بدون کنتاکتور مناسب، کار درستی نیست و می تواند باعث جریان هجومی شدید، آسیب به خازن و سوختن اتصالات شود.
نکته اجرایی مهم این است که کابل تغذیه بانک خازنی باید از نقطه ای گرفته شود که کل بار مجموعه روی آن قرار دارد. اگر بانک خازن به شینه ای وصل شود که فقط بخشی از مصرف را پوشش می دهد، اصلاح ضریب توان هم فقط برای همان بخش انجام می شود.

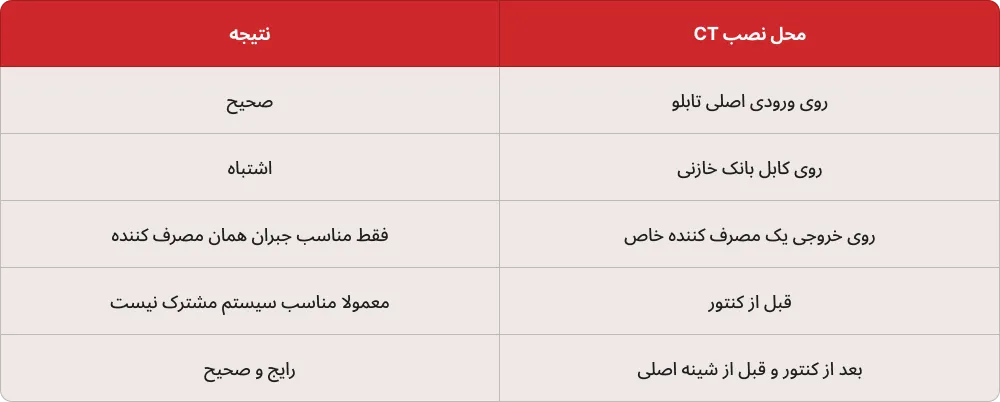

محل نصب CT بانک خازنی کجاست؟
یکی از حساس ترین قسمت های نصب بانک خازنی، محل قرار دادن ترانس جریان یا CT است. رگولاتور بانک خازنی برای اینکه بفهمد چه مقدار توان راکتیو در شبکه وجود دارد، باید جریان کل مصرف را اندازه گیری کند. این اندازه گیری از طریق CT انجام می شود.
CT بانک خازنی معمولا روی یکی از فازهای اصلی ورودی تابلو نصب می شود؛ معمولا فاز R. محل نصب CT باید به گونه ای باشد که جریان کل بار مصرفی مجموعه را ببیند.
حالت صحیح معمولا به شکل زیر است:
کنتور → CT → شینه اصلی → بارها + بانک خازنی
در این حالت CT جریان اصلی مجموعه را اندازه گیری می کند و رگولاتور می تواند با ورود و خروج پله های خازنی، ضریب توان را کنترل کند. اما نکته بسیار مهم این است که اتصال بانک خازنی باید نسبت به CT به درستی انجام شود. اگر CT در محل اشتباه نصب شود، رگولاتور یا جبران سازی را تشخیص نمی دهد یا برعکس عمل می کند.
CT قبل از انشعاب بانک خازنی باشد یا بعد از آن؟
برای عملکرد صحیح رگولاتور، CT باید جریان مصرف کننده را به شکلی ببیند که تغییرات ناشی از ورود پله های خازنی قابل تشخیص باشد. در عمل، CT روی کابل یا شینه اصلی ورودی تابلو نصب می شود و بانک خازنی نیز از شینه اصلی همان تابلو تغذیه می شود.
نکته کلیدی این است که CT نباید فقط روی کابل تغذیه بانک خازنی نصب شود. این اشتباه باعث می شود رگولاتور به جای دیدن جریان کل مصرف، فقط جریان خازن را ببیند و عملکرد سیستم کاملا به هم بریزد. همچنین CT نباید روی خروجی یکی از مصرف کننده ها یا یک بخش فرعی نصب شود، مگر اینکه هدف اصلاح ضریب توان همان بخش خاص باشد.
به طور خلاصه:

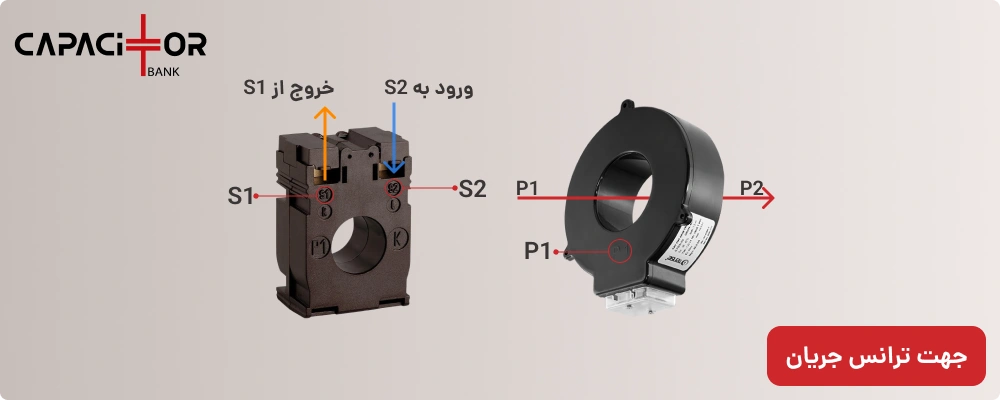

جهت نصب CT و اهمیت P1 و P2
ترانس جریان جهت دارد و این جهت در عملکرد رگولاتور بسیار مهم است. روی بیشتر CTها علامت های P1 و P2 برای سمت اولیه و S1 و S2 برای سمت ثانویه وجود دارد.
در نصب معمول:
P1 به سمت شبکه یا کنتور
P2 به سمت بار یا مصرف کننده
اگر جهت CT برعکس بسته شود، رگولاتور ممکن است توان راکتیو را اشتباه تشخیص دهد. در این حالت ممکن است ضریب توان روی نمایشگر منفی شود، پله ها وارد مدار نشوند یا بانک خازنی در زمان نامناسب پله ها را وصل کند.
در سمت ثانویه نیز ترمینال های S1 و S2 باید دقیقا طبق نقشه رگولاتور متصل شوند. جابهجایی S1 و S2 مانند برعکس بستن جهت CT عمل می کند و باعث خطای اندازه گیری می شود.
یک نکته ایمنی بسیار مهم: مدار ثانویه CT نباید در حالت کار باز بماند. باز بودن مدار ثانویه CT می تواند باعث ایجاد ولتاژ خطرناک و آسیب به CT یا تجهیزات شود. اگر نیاز به تست یا جدا کردن رگولاتور باشد، ابتدا باید ثانویه CT اتصال کوتاه شود.
اتصال ولتاژ رگولاتور بانک خازنی
رگولاتور بانک خازنی علاوه بر نمونه جریان، به نمونه ولتاژ نیز نیاز دارد. معمولا دو فاز از شبکه، مثلا S و T، به ورودی ولتاژ رگولاتور متصل می شوند. البته نحوه دقیق اتصال به مدل رگولاتور بستگی دارد و باید طبق نقشه همان دستگاه انجام شود.
نکته مهم این است که فازی که CT روی آن نصب شده و فازهایی که برای نمونه ولتاژ به رگولاتور داده می شوند، باید با تنظیمات و نقشه رگولاتور هماهنگ باشند. در غیر این صورت، زاویه بین ولتاژ و جریان اشتباه تشخیص داده می شود و رگولاتور ضریب توان را نادرست نمایش می دهد.
برای مثال اگر CT روی فاز R نصب شده باشد، بسیاری از رگولاتورها ولتاژ را از دو فاز دیگر، یعنی S و T، دریافت می کنند. اما این موضوع عمومی نیست و حتما باید با دفترچه فنی رگولاتور تطبیق داده شود.
نحوه اتصال پله های بانک خازنی

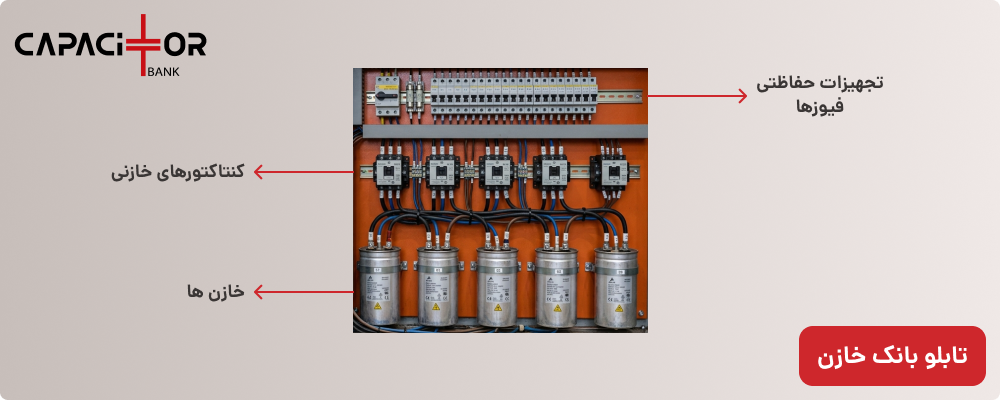

در بانک خازنی اتوماتیک، خروجی های رگولاتور به بوبین کنتاکتورهای خازنی متصل می شوند. هر خروجی رگولاتور یک پله را کنترل می کند. مسیر قدرت هر پله نیز معمولا شامل فیوز، کنتاکتور خازنی و خازن سه فاز است.
ساختار هر پله به شکل زیر است:
شینه داخلی بانک → فیوز پله → کنتاکتور خازنی → خازن سه فاز
برای پله های خازنی باید از کنتاکتور مخصوص خازنی استفاده شود. کنتاکتور معمولی برای قطع و وصل خازن مناسب نیست، چون هنگام وصل خازن جریان هجومی بالایی ایجاد می شود. کنتاکتور خازنی دارای مقاومت های پیش شارژ یا کنتاکت های کمکی مخصوص است که جریان لحظه وصل را محدود میکند.
در زمان سیم بندی فرمان نیز باید به ولتاژ بوبین کنتاکتورها توجه شود. اگر بوبین کنتاکتور 220 ولت است، مدار فرمان باید متناسب با آن طراحی شود. اگر بوبین 380 ولت باشد، تغذیه فرمان متفاوت خواهد بود.
انتخاب کابل مناسب برای اتصال بانک خازنی
کابل بانک خازنی باید بر اساس جریان نامی خازن و شرایط نصب انتخاب شود. جریان هر پله خازنی را می توان تقریبی از رابطه زیر به دست آورد:
I = Q / (√3 × V)
در این رابطه، Q توان خازنی بر حسب وار، V ولتاژ خط بر حسب ولت و I جریان بر حسب آمپر است.
برای مثال، جریان یک پله 25 کیلووار در شبکه 400 ولت تقریبا برابر است با:
25000 / (1.732 × 400) ≈ 36 آمپر
اما در عمل کابل و تجهیزات حفاظتی را دقیقا برابر جریان نامی انتخاب نمی کنند. به دلیل اضافه جریان های مجاز خازن، تلورانس ظرفیت و وجود هارمونیک ها، معمولا کابل و تجهیزات باید با ضریب اطمینان انتخاب شوند. در اجرای صنعتی، برای کابل خازن معمولا جریان بالاتر از مقدار نامی در نظر گرفته می شود.
همچنین کابل های داخل تابلو باید کوتاه، مرتب، دارای کابلشو مناسب و با اتصال محکم باشند. شل بودن پیچ ترمینال ها و کابلشوها در بانک خازنی بسیار خطرناک است، چون خازن ها جریان پیوسته می کشند و محل اتصال ضعیف به سرعت داغ می شود.
نصب کلید و حفاظت بانک خازنی
بانک خازنی باید دارای حفاظت مناسب در ورودی و در هر پله باشد. در ورودی بانک معمولا از کلید اتوماتیک، کلید فیوز یا فیوزهای مناسب استفاده می شود. برای هر پله نیز فیوز جداگانه در نظر گرفته می شود تا در صورت خرابی یک خازن یا اتصال کوتاه در یک پله، کل بانک از مدار خارج نشود.
در انتخاب فیوز پله ها باید جریان هجومی و جریان کاری خازن در نظر گرفته شود. فیوز خیلی کوچک باعث قطع بی مورد می شود و فیوز بیش از حد بزرگ نیز حفاظت کافی ایجاد نمی کند.
نکته مهم دیگر، استفاده از سیم ارت است. بدنه تابلو بانک خازنی، بدنه خازن ها و قسمت های فلزی باید به سیستم ارت متصل شوند. نبود ارت مناسب در بانک خازنی می تواند خطر برق گرفتگی و آسیب تجهیزاتی را بالا ببرد.
خطاهای رایج در اتصال بانک خازنی
بسیاری از مشکلاتی که در سیستم های قدیمی دیده می شود، به دلیل اشتباه در نقشه یا استهلاک تجهیزات است. در این موارد، عیب یابی بانک خازن توسط متخصص می تواند از آسیب های جدی به سایر تجهیزات برق صنعتی جلوگیری کند. رایج ترین خطاها عبارتند از:
- یکی از رایج ترین خطاها، نصب CT در مسیر اشتباه است. اگر CT فقط جریان بخشی از مصرف را ببیند، رگولاتور تصمیم اشتباه می گیرد. اگر CT روی کابل بانک خازنی قرار گیرد، عملکرد سیستم کاملا نادرست می شود.
- خطای دوم، برعکس بستن CT است. در این حالت رگولاتور ممکن است ضریب توان را منفی نشان دهد یا پله ها را در زمان نادرست وارد مدار کند.
- خطای سوم، جابهجایی فاز نمونه ولتاژ رگولاتور است. رگولاتور برای تشخیص صحیح زاویه بین جریان و ولتاژ، باید ترکیب درستی از CT و ولتاژ را دریافت کند.
- خطای چهارم، استفاده از کنتاکتور معمولی به جای کنتاکتور خازنی است. این کار ممکن است در ابتدا جواب بدهد، اما بعد از مدتی باعث خرابی کنتاکتور، چسبیدن کنتاکت ها یا آسیب به خازن می شود.
- خطای پنجم، بستن بانک خازنی بدون بررسی هارمونیک است. در تابلوهایی که درایو، اینورتر، UPS، کوره القایی یا بارهای الکترونیکی زیاد وجود دارد، احتمال تشدید هارمونیکی بالا می رود. در چنین شرایطی ممکن است نیاز به بانک خازنی فیلتر دار یا راکتوردار باشد.
تست اولیه بعد از نصب بانک خازنی
بعد از اتمام نصب، نباید بانک خازنی را بدون تست وارد مدار کرد. ابتدا باید تمام اتصالات قدرت، فرمان، ارت، فیوزها، جهت CT و تنظیمات رگولاتور بررسی شوند. سپس بانک در حالت دستی یا اتوماتیک با احتیاط تست شود.
در زمان تست، باید موارد زیر کنترل شود:
- نمایش صحیح ولتاژ و جریان روی رگولاتور
- نمایش منطقی ضریب توان
- ورود پله ها بر اساس نیاز بار
- نبود صدای غیرعادی در کنتاکتورها
- داغ نشدن کابل ها و اتصالات
- برابر بودن تقریبی جریان سه فاز هر پله
- قطع شدن پله ها بعد از بهبود ضریب توان
اگر با ورود پله ها ضریب توان بدتر شد یا رگولاتور رفتار غیرعادی داشت، اولین مواردی که باید بررسی شوند جهت CT، اتصال S1 و S2 و ترتیب فازهای ولتاژ رگولاتور هستند.
جمع بندی
نحوه نصب و اتصال بانک خازنی به شبکه، مهم ترین عامل در عملکرد صحیح سیستم اصلاح ضریب توان است. بانک خازنی باید بعد از کنتور و در سمت مصرف کننده نصب شود و به صورت موازی از شینه اصلی تابلو تغذیه بگیرد. CT باید روی ورودی اصلی تابلو و در مسیری قرار گیرد که جریان کل مصرف را اندازه گیری کند، نه فقط جریان بانک خازنی یا یک مصرف کننده خاص.
رعایت جهت P1 و P2 در CT، اتصال صحیح S1 و S2 به رگولاتور، هماهنگی نمونه ولتاژ با فاز CT، استفاده از کنتاکتور خازنی، انتخاب کابل و فیوز مناسب، ارت کردن بدنه و تست دقیق بعد از راه اندازی، از مهم ترین نکات اجرایی در نصب بانک خازنی هستند.
اگر بانک خازنی از نظر ظرفیت درست انتخاب شده باشد اما در محل اشتباه نصب شود یا CT آن درست بسته نشود، نتیجه مطلوبی از اصلاح ضریب توان به دست نمی آید. بنابراین در اجرای بانک خازنی، دقت در سیم بندی و محل اتصال به اندازه محاسبات ظرفیت اهمیت دارد.
