یکی از چالش های اساسی که مدیران و مهندسان برق با آن روبه رو هستند، مسئله توان راکتیو است. بسیاری از تجهیزات صنعتی علاوه بر توان اکتیو که همان توان مفید و کارآمد است، به توان راکتیو نیز نیاز دارند. این توان راکتیو برای ایجاد میدان مغناطیسی در این تجهیزات ضروری است، اما به تنهایی کار مفیدی انجام نمی دهد و تنها باعث افزایش جریان عبوری از شبکه می شود.
وقتی جریان ناشی از توان راکتیو در شبکه افزایش می یابد، عواقب ناخوشایندی به دنبال دارد. تلفات انرژی در کابل ها و ترانسفورماتورها افزایش می یابد، افت ولتاژ در انتهای خطوط بیشتر می شود، ظرفیت مفید تجهیزات الکتریکی کاهش می یابد و از همه مهم تر، شرکت های توزیع برق به دلیل ضریب توان پایین، جریمه های سنگینی اعمال می کنند که میتواند تا 30 درصد قبض برق را افزایش دهد.
راهکار اصلی حل این مشکل استفاده از تابلو بانک خازنی است. این سیستم که از مجموعه ای از خازن های قدرت تشکیل شده، به صورت موازی با بار نصب می شود و توان راکتیو مورد نیاز را به صورت محلی تأمین می کند. به این ترتیب، دیگر نیازی نیست این توان از شبکه اصلی تأمین شود و در نتیجه جریان عبوری از شبکه به طور قابل توجهی کاهش می یابد. اما مسئله اینجاست که بار مصرفی در طول شبانه روز تغییر می کند. صبح ها که کارخانه شروع به کار می کند، بار افزایش می یابد و عصرها که بخشی از ماشین آلات خاموش می شوند، بار کاهش می یابد.
اگر خازن ها دائما در مدار باشند، در بار کم ضریب توان به حالت «پیش فاز» رفته و مشکلاتی مانند اضافه ولتاژ و رزونانس ایجاد می شود. همچنین در بار زیاد، کمبود خازن باعث باقی ماندن ضریب توان پایین و جریمه برق خواهد شد. اینجاست که رگولاتور بانک خازنی وارد عمل می شود و با کنترل هوشمند وصل و قطع خازن ها، ضریب توان را در محدوده بهینه نگه می دارد.

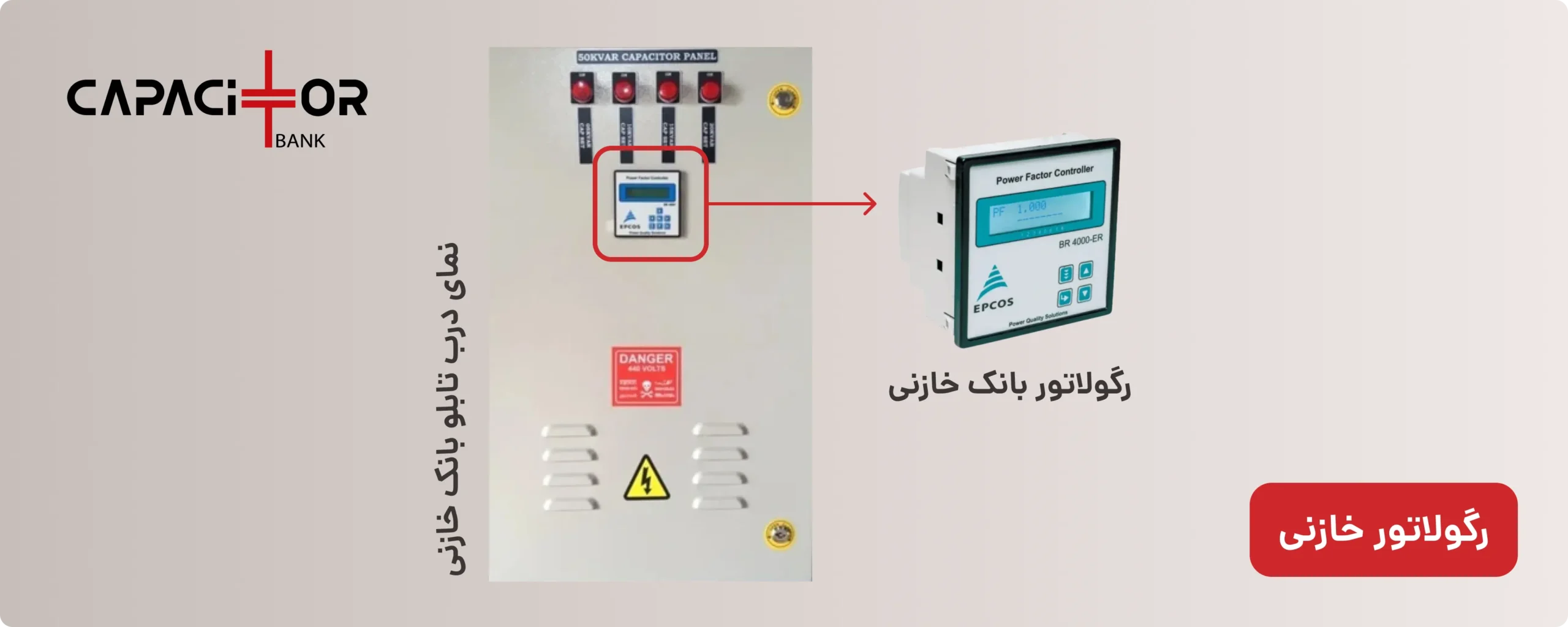

رگولاتور بانک خازنی چیست و چگونه کار می کند؟
رگولاتور بانک خازنی که به آن کنترلر اتوماتیک ضریب توان یا APFC Relay نیز گفته می شود، در واقع مغز متفکر سیستم جبران سازی توان راکتیو است. این دستگاه الکترونیکی و هوشمند به طور مداوم پارامترهای الکتریکی شبکه را زیر نظر دارد و بر اساس الگوریتم های از پیش تعیین شده، تصمیم می گیرد که در هر لحظه چه تعداد و کدام پله از خازن ها باید در مدار قرار گیرند یا از مدار خارج شوند.
رگولاتور از طریق ترانسفورماتورهای جریان و ولتاژ به شبکه متصل می شود و پارامترهایی مانند ضریب توان، توان راکتیو، جریان، ولتاژ و فرکانس را اندازه گیری می کند. سپس بر اساس این اطلاعات، سیگنال های فرمان را به کنتاکتورها یا تریستورها ارسال میکند تا خازنهای مورد نیاز وصل یا قطع شوند. این فرآیند به صورت خودکار و مداوم انجام میشود و نیازی به دخالت اپراتور ندارد.
بیشتر بخوانید : تنظیم رگولاتور بانک خازنی
استفاده از رگولاتور مزایای قابل توجهی دارد:
- حفظ ضریب توان بهینه: ضریب توان را در محدوده هدف (0.95 تا 0.98) نگه می دارد و از جریمه های شرکت برق جلوگیری می کند.
- کاهش تلفات انرژی: با کاهش جریان عبوری از شبکه، تلفات را تا 15-20 درصد کاهش می دهد.
- افزایش ظرفیت شبکه: ظرفیت آزاد شده می تواند برای اتصال بارهای جدید استفاده شود بدون نیاز به ارتقای کابل ها و ترانسفورماتورها.
- بهبود کیفیت ولتاژ: کاهش افت ولتاژ باعث عملکرد بهتر تجهیزات و کاهش خرابی ها می شود.
- افزایش عمر تجهیزات: کنترل هوشمند کلیدزنی ها از سایش زودرس خازن ها و کنتاکتورها جلوگیری کرده و عمر آن ها را تا 50% افزایش می دهد.
- جلوگیری از جبران سازی بیش از حد: از ضریب توان پیش فاز و مشکلات ناشی از آن مانند اضافه ولتاژ و رزونانس جلوگیری می کند.
انواع رگولاتور خازنی بر اساس پارامتر کنترلی
رگولاتورهای بانک خازنی را می توان از زوایای مختلفی دسته بندی کرد. اولین و مهم ترین دسته بندی بر اساس پارامتری است که رگولاتور برای تصمیم گیری از آن استفاده می کند.
رگولاتور بر مبنای ضریب توان
این نوع رگولاتور که رایج ترین نوع است، ضریب توان شبکه را به صورت مستقیم اندازه گیری کرده و بر اساس آن تصمیم گیری می کند. کاربر یک ضریب توان هدف تنظیم می کند، مثلا 0.95، و رگولاتور به طور مداوم ضریب توان واقعی را اندازه گیری می کند. اگر ضریب توان از مقدار هدف کمتر شود، مثلا به 0.88 برسد، رگولاتور پله های خازن را یکی یکی وصل می کند تا ضریب توان به مقدار هدف برسد. برعکس، اگر ضریب توان از مقدار هدف بیشتر شود و به سمت پیش فاز حرکت کند، رگولاتور خازن ها را قطع می کند.
مزایا:
- کنترل مستقیم و دقیق ضریب توان
- مناسب برای اکثر کاربردهای صنعتی و تجاری
- سادگی در تنظیم و راه اندازی
رگولاتور بر مبنای توان راکتیو
این رگولاتورها به جای ضریب توان، مقدار توان راکتیو را به واحد kVAR یا MVAR اندازه گیری می کند و سعی می کند آن را در محدوده تعیین شده نگه دارد. در این روش، کاربر یک محدوده توان راکتیو هدف تنظیم می کند، مثلا 0 تا 50 کیلووار، و رگولاتور توان راکتیو مصرفی بار را محاسبه می کند. اگر توان راکتیو از حد بالا فراتر رود، خازن ها را وصل می کند و اگر به زیر حد پایین برسد، خازن ها را قطع می کند. این روش برای شبکه هایی که نیاز به کنترل دقیق تر توان راکتیو دارند، مناسب تر است.
مزایا:
- کنترل دقیق تر در شبکه های پیچیده
- مناسب برای بارهای با تغییرات سریع
- امکان تنظیم دقیق میزان جبران سازی
رگولاتور بر مبنای جریان
ساده ترین نوع رگولاتور، نوعی است که بر اساس جریان مصرفی تصمیم گیری می کند. این رگولاتور جریان عبوری از شبکه را اندازه گیری می کند و بر اساس جدول از پیش تعیین شده، برای هر محدوده جریان، تعداد مشخصی خازن را وصل می کند. مثلا ممکن است تنظیم شود که برای جریان 100 تا 200 آمپر، دو پله خازن و برای جریان 200 تا 300 آمپر، چهار پله خازن وصل شود. این روش ساده تر بوده اما دقت کمتری نسبت به دو روش قبلی دارد.
مزایا:
- سادگی و هزینه پایین
- مناسب برای کاربردهای ساده
محدودیت ها:
- عدم کنترل مستقیم ضریب توان
- دقت کمتر در شبکه های با بارهای متنوع
رگولاتور ترکیبی
برخی از رگولاتورهای پیشرفته از ترکیب چند پارامتر برای تصمیم گیری استفاده می کنند. این رگولاتورها ممکن است همزمان ضریب توان و توان راکتیو را بررسی کنند، یا ضریب توان، جریان و ولتاژ را با هم تحلیل کنند. برخی از آنها حتی از الگوریتم های هوشمند برای تحلیل همزمان چند پارامتر استفاده می کنند. این رگولاتورها دقت و انعطاف پذیری بالاتری دارند و می توانند در شرایط پیچیده تر به خوبی عمل کنند.
بیشتر بخوانید: برندهای رگولاتور بانک خازن
انواع رگولاتور خازنی بر اساس تعداد فازها
یکی دیگر از معیارهای مهم در دسته بندی رگولاتورها، تعداد فازهای شبکه است که رگولاتور برای آن طراحی شده است.
رگولاتور تک فاز
رگولاتورهای تک فاز برای شبکه های تک فاز 220 ولت طراحی شده اند و معمولا 4 تا 6 پله خروجی دارند. این رگولاتورها اندازه کوچک و نصب آسانی دارند و بیشتر در کاربردهای خانگی یا تجاری کوچک استفاده می شوند.
رگولاتور سه فاز
رگولاتورهای سه فاز که برای شبکه های صنعتی و تجاری بزرگ طراحی شده اند، خود به چند نوع تقسیم می شوند.
- سادهترین نوع، رگولاتوری است که ضریب توان میانگین سه فاز را محاسبه می کند. این نوع ساده تر و ارزان تر است و برای بارهای متعادل مناسب است.
- نوع پیشرفته تر، رگولاتوری است که هر فاز را به صورت مستقل اندازه گیری می کند و قابلیت نمایش ضریب توان هر فاز را دارد. این رگولاتورها می توانند عدم تعادل بار را تشخیص دهند و اطلاعات دقیق تری به اپراتور ارائه کنند.
- پیشرفته ترین نوع، رگولاتوری است که قابلیت جبران سازی نامتعادل دارد و می تواند هر فاز را به صورت مستقل کنترل کند. این رگولاتورها از خازن های تک فاز یا ترکیبی استفاده می کنند و برای بارهای نامتعادل شدید مناسب هستند. البته این نوع گران تر و پیچیده تر است.

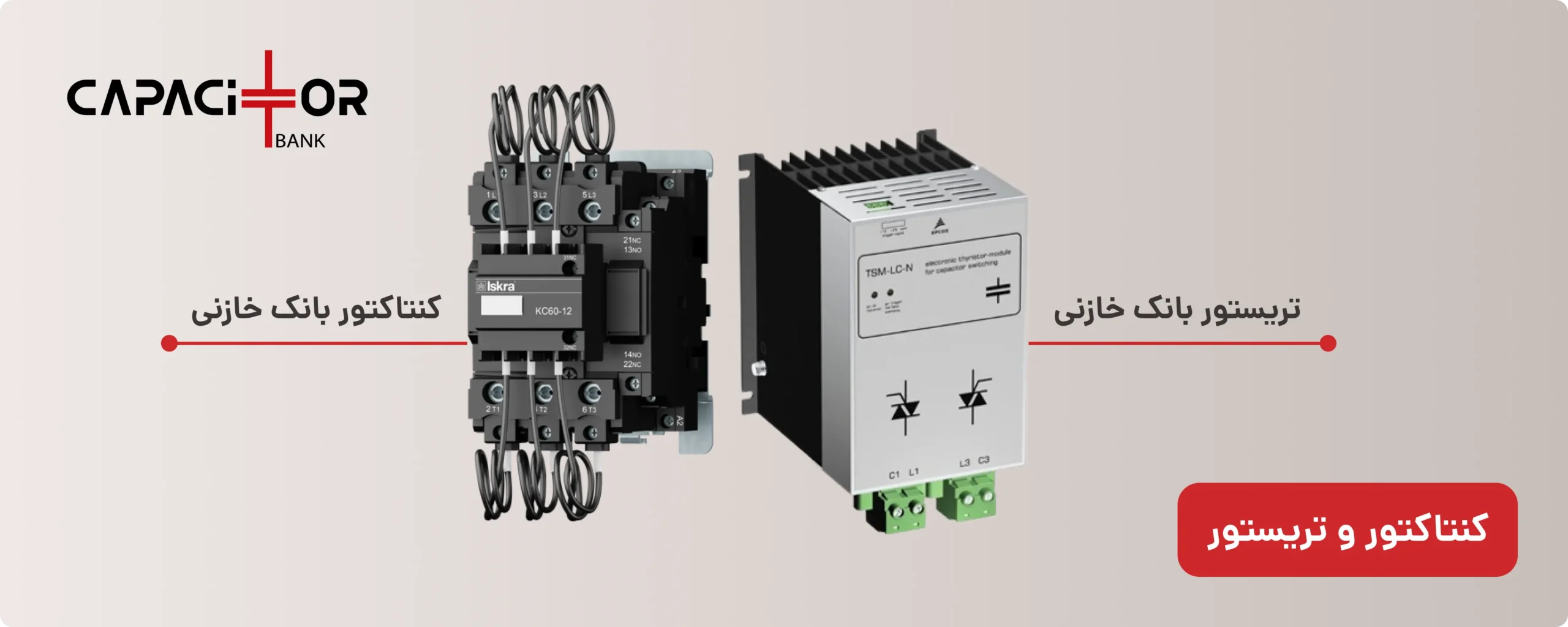

انواع رگولاتور خازنی بر اساس نوع کلیدزنی
یکی از مهم ترین تفاوت های رگولاتورها در نحوه کلیدزنی خازن ها است. این تفاوت نه تنها بر عملکرد سیستم تأثیر می گذارد، بلکه بر هزینه، عمر و کاربردهای مناسب نیز تأثیرگذار است.
رگولاتور با کنتاکتور
در روش سنتی و رایج، خازن ها توسط کنتاکتورهای الکترومکانیکی که همان رله های قدرت هستند، وصل و قطع می شوند.
این کنتاکتورها زمان کلیدزنی 30 تا 60 ثانیه بین هر عمل دارند و عمر آنها معمولا بین 100 هزار تا 500 هزار کلیدزنی است. یکی از مشکلات این روش، جریان هجومی است که می تواند 10 تا 20 برابر جریان نامی باشد و به همین دلیل نیاز به راکتور محدودکننده دارد.
مزایای اصلی
- هزینه پایین
- قابلیت اطمینان بالا
- تحمل جریان های بالا و شرایط سخت
- تعمیر و نگهداری آسان و در دسترس بودن قطعات یدکی
معایب
- سرعت کلیدزنی پایین
- سایش مکانیکی
- ایجاد ترانزینت های کلیدزنی و صدای کلیدزنی
این روش برای صنایع با بارهای نسبتا ثابت، کارخانجات تولیدی استاندارد، ساختمان های تجاری و کاربردهای بودجه محدود بهترین گزینه است.
رگولاتور با تریستور
در تکنولوژی پیشرفته تر، از تریستورها برای کلیدزنی سریع و بدون تماس مکانیکی استفاده می شود. این روش که به آن TSC (Thyristor Switched Capacitor) گفته می شود، زمان کلیدزنی کمتر از 20 میلی ثانیه دارد و عمر نامحدودی دارد چون سایش مکانیکی ندارد. کلیدزنی در نقطه صفر ولتاژ انجام می شود که باعث می شود جریان هجومی وجود نداشته باشد و کلیدزنی کاملا بی صدا باشد.
مزایای این روش
- کلیدزنی بسیار سریع
- عدم سایش مکانیکی
- کاهش شدید ترانزینت ها
- بدون صدا و ارتعاش بودن
- وتعداد کلیدزنی نامحدود
معایب آن
- هزینه 2 تا 3 برابر سیستم کنتاکتوری
- تولید هارمونیک های جزئی
- نیاز به سیستم خنک کننده
- حساسیت به اضافه ولتاژ
این روش برای صنایع با بارهای متغیر سریع مانند جوشکاری و کوره های القایی، مراکز حساس مانند بیمارستان ها و مراکز داده، و جایی که کیفیت برق اهمیت بالایی دارد، بهترین انتخاب است
رگولاتور ترکیبی
برخی سیستم های پیشرفته از ترکیب هر دو تکنولوژی استفاده می کنند. در این روش، پله های اصلی با کنتاکتور برای ظرفیت های بزرگ و پله های تنظیم دقیق با تریستور برای کنترل سریع کار می کنند. این روش مزایای هر دو را ترکیب کرده و هم هزینه مناسبی دارد و هم کنترل دقیقی ارائه می دهد.
انواع رگولاتور خازنی بر اساس سطح هوشمندی
آخرین دسته بندی مهم، بر اساس سطح هوشمندی و قابلیت های رگولاتور است. این دسته بندی نشان می دهد که چقدر رگولاتور می تواند اطلاعات جمع آوری کند، تحلیل انجام دهد و با سیستم های دیگر ارتباط برقرار کند.
رگولاتورهای پایه
ساده ترین نوع، رگولاتورهای پایه هستند که معمولا 4 تا 8 پله خروجی دارند و از نمایشگر LED ساده یا LCD تک رنگ استفاده می کنند. این رگولاتورها فقط ضریب توان و جریان را اندازه گیری می کنند و تنظیمات دستی محدودی مانند ضریب توان هدف و زمان تأخیر دارند. این رگولاتورها قابلیت ارتباطی ندارند و از الگوریتم کنترل خطی یا چرخشی ساده استفاده می کنند.
مزایا
- قیمت پایین
- وسادگی در نصب و راه اندازی
محدودیت ها
- عدم امکان نظارت از راه دور
- بدون ثبت داده و قابلیت های محدود
این رگولاتورها بیشتر در کارگاه ها و ساختمان های کوچک استفاده می شوند.
رگولاتورهای پیشرفته
رگولاتورهای پیشرفته قابلیت های بیشتری دارند. آنها معمولا 6 تا 12 پله خروجی یا بیشتر دارند و از نمایشگر LCD گرافیکی یا رنگی استفاده میکنند. این رگولاتورها پارامترهای متعددی را اندازه گیری می کنند، از جمله ولتاژ و جریان هر فاز، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان هر فاز و کل، فرکانس و انرژی مصرفی.
یکی از ویژگی های مهم این رگولاتورها، قابلیت ثبت داده با حافظه داخلی است که امکان تحلیل بعدی را فراهم می کند. این تجهیزات آلارم های پیشرفته ای مانند اضافه یا کم ولتاژ، خرابی خازن و عدم تعادل دارند. همچنین قابلیت ارتباطات صنعتی مانند Modbus RTU، Modbus TCP، Profibus و BACnet را دارند که امکان اتصال به سیستم های SCADA و BMS را فراهم می کند. الگوریتم های کنترل پیشرفته مانند چرخشی و بر اساس تعداد کلیدزنی نیز در این رگولاتورها استفاده می شود.
به دلیل نظارت دقیق تر بر شبکه، امکان ثبت و تحلیل داده ها و قابلیت اتصال به سیستم های مدیریت انرژی، این رگولاتورها در صنایع متوسط و بزرگ، ساختمان های هوشمند و پروژه هایی که کیفیت توان اهمیت دارد کاربرد گسترده ای دارند.
رگولاتورهای هوشمند
رگولاتورهای هوشمند پیشرفته ترین نسل کنترلرهای بانک خازنی هستند که معمولا ۱۲ تا ۲۴ پله خروجی یا بیشتر داشته و از نمایشگر لمسی رنگی TFT با رابط کاربری گرافیکی استفاده می کنند. علاوه بر پارامترهای متداول، این دستگاه ها قابلیت آنالیز هارمونیک ها (تا مرتبه 31 یا 63)، اندازه گیری THD ولتاژ و جریان و تحلیل کیفیت توان را نیز دارند.
در این رگولاتورها از الگوریتم های هوشمند و تطبیقی استفاده می شود که می توانند الگوی مصرف را تحلیل کرده و عملکرد بانک خازنی را بهینه کنند. همچنین از ارتباطات پیشرفته مانند Ethernet، Wi‑Fi، شبکه های IoT و پلتفرم های ابری پشتیبانی می کنند و امکان مانیتورینگ و کنترل از راه دور را فراهم می سازند.
این دستگاه ها دارای حافظه گسترده برای ثبت داده های بلندمدت، سیستم های حفاظتی کامل، قابلیت خودتشخیصی و بهروزرسانی نرم افزاری هستند. به دلیل تحلیل پیشرفته انرژی، افزایش عمر تجهیزات و بهینه سازی مصرف انرژی، این رگولاتورها بیشتر در صنایع بزرگ، مراکز داده، بیمارستان ها، ساختمان های هوشمند و پروژه های مدیریت انرژی پیشرفته مورد استفاده قرار می گیرند.

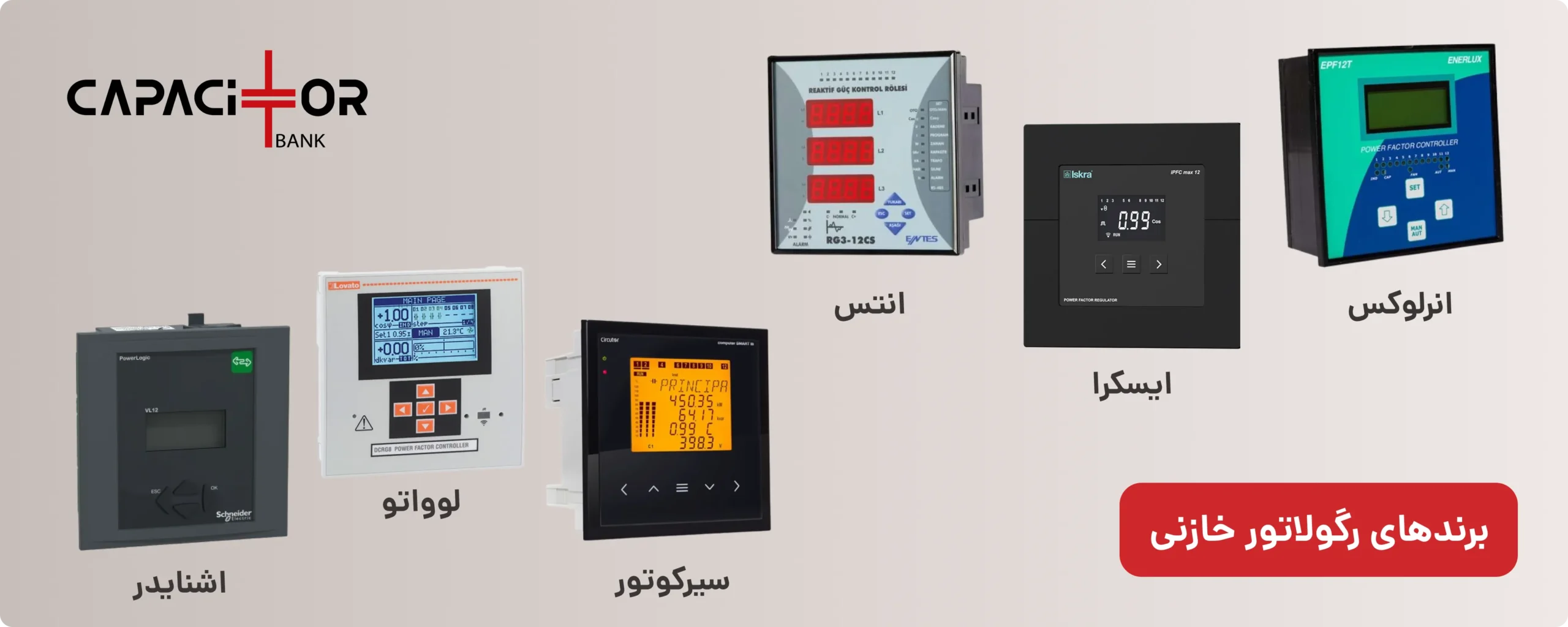

برندهای معتبر رگولاتور بانک خازنی
انتخاب برند مناسب برای رگولاتور بانک خازنی به اندازه انتخاب نوع آن اهمیت دارد. برندهای مختلف از نظر کیفیت ساخت، دقت اندازه گیری، قابلیت های نرم افزاری، پشتیبانی فنی و البته قیمت با هم تفاوت دارند. در بازار ایران، برندهای معتبر و با کیفیتی حضور دارند که هر کدام برای کاربردها و بودجه های خاصی مناسب هستند. در ادامه مهم ترین برندهای موجود در بازار را بررسی می کنیم.
- Schneider Electric (فرانسه): کیفیت ساخت و دقت بسیار بالا، مناسب صنایع بزرگ و پروژه های حرفه ای
- ABB (سوئیس ـ سوئد): عملکرد پایدار در صنایع سنگین مانند فولاد، معدن و پتروشیمی
- Lovato Electric (ایتالیا): کیفیت مناسب با قیمت منطقی، پرکاربرد در تابلوهای صنعتی
- Circutor (اسپانیا): دارای قابلیت های پیشرفته تحلیل هارمونیک و کیفیت توان
- ENTES (ترکیه): اقتصادی و پرفروش، مناسب پروژه های صنعتی و ساختمانی
- ENERLUX (ترکیه): گزینه ای مقرون به صرفه برای کاربردهای عمومی صنعتی
- LIFASA (اسپانیا): برند تخصصی اصلاح ضریب توان برای پروژه های صنعتی حساس
به طور کلی:
- برای پروژه های حساس و صنعتی بزرگ، برندهای اروپایی مانند Schneider، ABB و Circutor انتخاب حرفه ای تری هستند.
- برای پروژه های عمومی و اقتصادی، برندهایی مانند ENTES، Lovato و ENERLUX گزینه های مناسبی محسوب می شوند.
- در پروژه های داخلی با محدودیت بودجه، برندهای ایرانی انتخابی کاربردی و اقتصادی هستند.
معیارهای انتخاب رگولاتور مناسب
- مشخصات شبکه: ولتاژ، فرکانس و تک فاز یا سه فاز بودن شبکه باید با رگولاتور سازگار باشد.
- تعداد پله ها: برای بارهای ثابت 4 تا 6 پله، بارهای متغیر 6 تا 10 پله و بارهای با نوسان زیاد 10 پله به بالا مناسب است.
- نوع بار: بارهای ساده به رگولاتور معمولی، بارهای صنعتی متغیر به رگولاتور پیشرفته و بارهای سریع به رگولاتور تریستوری نیاز دارند.
- شرایط محیطی: دما، رطوبت، گرد و غبار و فضای تابلو در انتخاب مدل مناسب اهمیت دارد.
- قابلیت ارتباطی: برای مانیتورینگ و اتصال به SCADA یا BMS، رگولاتور دارای Modbus یا Ethernet انتخاب شود.
- حفاظت ها: وجود حفاظت اضافه ولتاژ، افت ولتاژ، تشخیص خرابی خازن و آلارم خطا اهمیت زیادی دارد.
- بودجه: مدل های پایه اقتصادی تر و مدل های هوشمند مناسب پروژه های حرفه ای و صنعتی هستند.
- خدمات پس از فروش: برند دارای پشتیبانی، قطعات یدکی و خدمات فنی انتخاب شود.
جمع بندی
رگولاتور خازنی یکی از مهمترین تجهیزات تابلو بانک خازنی است که با کنترل هوشمند خازن ها، باعث کاهش توان راکتیو، جلوگیری از جریمه برق، کاهش تلفات انرژی و بهبود کیفیت شبکه می شود. انتخاب رگولاتور مناسب به عواملی مانند نوع بار، تعداد پله ها، سرعت تغییرات بار، شرایط محیطی و امکانات کنترلی بستگی دارد.
امروزه رگولاتورها از مدل های ساده کنتاکتوری تا نمونه های هوشمند مجهز به تحلیل هارمونیک و ارتباطات صنعتی تولید می شوند و هرکدام برای کاربردهای خاصی مناسب هستند. انتخاب صحیح برند و نوع رگولاتور می تواند نقش مهمی در افزایش راندمان، کاهش هزینه های انرژی و افزایش عمر تجهیزات الکتریکی داشته باشد.
