اگر موتور روشن می شود اما زور ندارد، داغ می کند، صدای غیرعادی می دهد یا در لحظه استارت فقط وزوز می کند، در بسیاری از موارد ریشه مشکل به انتخاب اشتباه خازن برمی گردد. خازن، قطعه ای ساده به نظر می رسد، اما در عملکرد واقعی موتور، نقش آن کاملا تعیین کننده است. انتخاب خازن فقط پیدا کردن یک عدد میکروفاراد نیست؛ باید نوع موتور، نحوه راه اندازی، مدت کارکرد، ولتاژ کاری، بار مکانیکی و حتی کیفیت خود خازن را هم در نظر گرفت.
در این مقاله، قرار نیست صرفا یک جدول خشک و تکراری ببینید. هدف این است که دقیق و روان توضیح دهیم برای موتور تک فاز و سه فاز چه خازنی مناسب است، جدول انتخاب خازن چگونه خوانده می شود، چه خطاهایی رایج است و چطور از انتخاب اشتباه جلوگیری کنید. اگر برقکار، تکنسین، تعمیرکار، فروشنده تجهیزات برق صنعتی یا حتی مصرف کننده فنی هستید، این راهنما به شما کمک می کند تصمیم سریع تر و دقیق تری بگیرید.
چرا انتخاب درست خازن برای موتور اهمیت دارد؟
خازن نامناسب فقط یک قطعه اشتباه نیست؛ می تواند مستقیم روی عمر موتور، جریان کشی، گشتاور راه اندازی و راندمان اثر بگذارد. در عمل، خیلی از خرابی هایی که به پای سیم پیچ یا بلبرینگ نوشته می شوند، از انتخاب اشتباه یا بی کیفیت بودن خازن شروع شده اند.
مهم ترین اثرات انتخاب نادرست خازن عبارت اند از:
- کاهش گشتاور راه اندازی
- سخت روشن شدن موتور زیر بار
- داغ شدن بیش از حد بدنه موتور
- افزایش جریان و افت راندمان
- صدای غیرعادی و لرزش
- کاهش عمر سیم پیچ کمکی در موتورهای تک فاز
- آسیب به کنتاکت های کلید گریز از مرکز یا رله استارت
در موتورهای سه فاز هم اگر بحث اصلاح ضریب توان یا کارکرد موتور سه فاز با برق تک فاز از طریق خازن مطرح باشد، انتخاب اشتباه خازن می تواند باعث افت توان محسوس، افزایش دما و عملکرد ناپایدار شود.
برای انتخاب خازن موتور از کجا شروع کنیم؟
برای انتخاب خازن موتور، بهتر است اول سراغ جدول نروید. دقیقترین مرجع، پلاک موتور، نقشه اتصال یا مقدار خازن اصلی نصبشده روی موتور است. جدول انتخاب خازن فقط زمانی کاربرد دارد که اطلاعات اصلی در دسترس نباشد یا بخواهید یک مقدار اولیه و تقریبی برای بررسی داشته باشید.
اولویت اول؛ پلاک موتور یا خازن قبلی
اگر روی پلاک موتور مقدار خازن نوشته شده باشد، همان مقدار بر هر جدول تجربی اولویت دارد. در خازن قبلی نیز باید به سه مشخصه دقت کنید: ظرفیت بر حسب میکروفاراد، ولتاژ کاری و نوع خازن. خازن دائم کار باید با خازن دائم کار و خازن استارت باید با خازن استارت جایگزین شود. مشابه بودن ظاهر خازنها به معنی قابلجایگزینی بودن آنها نیست.
چه زمانی از جدول انتخاب خازن استفاده کنیم؟
جدول انتخاب خازن زمانی مفید است که پلاک موتور ناخوانا باشد، خازن قبلی در دسترس نباشد یا بخواهید برای انتخاب اولیه یک بازه تقریبی داشته باشید. در این حالت باید توان موتور، نوع بار، ولتاژ، دائم کار یا استارتی بودن خازن و شرایط راهاندازی بررسی شود.
چرا جدول انتخاب خازن همیشه قطعی نیست؟
مقدار خازن فقط به توان موتور وابسته نیست. طراحی سیمپیچ، سرعت موتور، نوع بار، گشتاور راهاندازی و کیفیت خازن هم روی انتخاب اثر دارند. بنابراین بعد از نصب خازن، باید عملکرد موتور، جریان مصرفی، دمای بدنه و صدای کارکرد بررسی شود. اگر موتور داغ میکند، زور کافی ندارد یا جریان غیرعادی میکشد، انتخاب خازن باید دوباره کنترل شود.
بیشتر بخوانید : انواع خازن سه فاز
خازن در موتور تک فاز چه کاری انجام می دهد؟
موتور تک فاز به صورت طبیعی میدان مغناطیسی دوار کامل مانند موتور سه فاز تولید نمی کند. برای همین در بسیاری از مدل ها از خازن استفاده می شود تا اختلاف فاز لازم ایجاد شود و موتور بتواند گشتاور استارت مناسبی تولید کند.
به زبان ساده، خازن کمک می کند:
- موتور راحت تر راه بیفتد
- در لحظه شروع کار زور بیشتری داشته باشد
- عملکرد نرم تر و کم صداتری ارائه دهد
- راندمان و کیفیت کار در بار واقعی بهتر شود
انواع خازن در موتور تک فاز
در موتورهای تک فاز معمولا با دو نوع خازن مواجه هستیم:
1) خازن استارت
این خازن فقط در لحظه راه اندازی وارد مدار می شود و بعد از رسیدن موتور به دور مناسب، توسط کلید گریز از مرکز یا رله از مدار خارج می شود.
ویژگی ها:
- ظرفیت بالا
- کارکرد کوتاه مدت
- مناسب برای ایجاد گشتاور استارت زیاد
- معمولا در بارهای سنگین کاربرد دارد
2) خازن دائم کار
این خازن در تمام مدت روشن بودن موتور در مدار باقی می ماند.
ویژگی ها:
- ظرفیت کمتر از خازن استارت
- طراحی شده برای کار مداوم
- بهبود ضریب عملکرد و نرمی کار موتور
- رایج در کولر، فن، پمپ و تجهیزات سبک تا متوسط
بعضی موتورها هم از ترکیب هر دو استفاده می کنند؛ یعنی هم خازن استارت دارند و هم خازن دائم کار.
خازن در موتور سه فاز چه کاربردی دارد؟
در موتور سه فاز، خازن معمولاً برای خودِ ایجاد میدان دوار اصلی لازم نیست، چون شبکه سه فاز این کار را انجام می دهد. با این حال در بازار و کاربردهای عملی، خازن برای موتور سه فاز در دو سناریوی رایج مطرح می شود:
1) اصلاح ضریب توان موتور سه فاز
موتورهای القایی بار راکتیو می کشند و ضریب توان را پایین می آورند. در این حالت از بانک خازنی یا خازن اصلاح ضریب توان استفاده می شود تا توان راکتیو جبران شده و جریان بیهوده کاهش پیدا کند.
2) راه اندازی موتور سه فاز با برق تک فاز
در برخی پروژه ها که برق سه فاز در دسترس نیست، موتور سه فاز را با استفاده از خازن روی برق تک فاز راه اندازی می کنند. این روش شدنی است، اما باید واقع بین بود: موتور در این حالت معمولاً تمام توان نامی خود را تحویل نمی دهد و انتخاب خازن باید با دقت انجام شود.
این همان بخشی است که اغلب کاربران در گوگل دنبال آن هستند؛ یعنی جدول انتخاب خازن برای راه اندازی موتور سه فاز با برق تک فاز.
قبل از استفاده از جدول انتخاب خازن، این 5 نکته را بدانید
قبل از اینکه مستقیم سراغ اعداد برویم، این چند نکته جلوی بسیاری از اشتباهات رایج را می گیرد:
- توان موتور را دقیق بخوانید: kW، اسب بخار یا HP را با هم اشتباه نگیرید.
- ولتاژ کار خازن مهم است: فقط ظرفیت میکروفاراد مهم نیست.
- نوع خازن باید متناسب با کاربرد باشد: خازن استارت را به جای دائم کار نبندید.
- شرایط بار را در نظر بگیرید: کمپرسور، پمپ، اره، بالابر و بارهای سنگین به گشتاور بیشتری نیاز دارند.
- خود جدول، نقطه شروع است نه حکم قطعی: گاهی با توجه به شرایط واقعی، کمی تنظیم عملی لازم است.
جدول انتخاب خازن برای موتور تک فاز
در موتورهای تک فاز، مقدار خازن به نوع طراحی موتور بستگی دارد. با این حال، در بسیاری از کاربردهای بازار، می توان از بازه های تجربی و عملی زیر استفاده کرد. این جدول برای انتخاب اولیه بسیار کاربردی است، مخصوصاً وقتی پلاک موتور یا خازن قبلی در دسترس نیست.
| توان موتور | خازن دائم کار پیشنهادی | خازن استارت پیشنهادی | ولتاژ پیشنهادی خازن |
| 0.18 کیلووات | 8 – 12 میکروفاراد | 25 – 40 میکروفاراد | 450VAC |
| 0.25 کیلووات | 10 – 16 میکروفاراد | 35 – 60 میکروفاراد | 450VAC |
| 0.37 کیلووات | 16 – 25 میکروفاراد | 50 – 80 میکروفاراد | 450VAC |
| 0.55 کیلووات | 20 – 30 میکروفاراد | 70 – 120 میکروفاراد | 450VAC |
| 0.75 کیلووات | 25 – 35 میکروفاراد | 100 – 150 میکروفاراد | 450VAC |
| 1.1 کیلووات | 30 – 40 میکروفاراد | 120 – 200 میکروفاراد | 450VAC |
| 1.5 کیلووات | 35 – 50 میکروفاراد | 150 – 250 میکروفاراد | 450VAC |
| 2.2 کیلووات | 50 – 70 میکروفاراد | 200 – 300 میکروفاراد | 450VAC |
| 3 کیلووات | 60 – 80 میکروفاراد | 250 – 400 میکروفاراد | 450VAC |
چطور از این جدول استفاده کنیم؟
اگر موتور شما خازن دائم کار دارد، عدد پیشنهادی ستون مربوط به دائم کار را مبنا قرار دهید. اگر موتور از نوع استارتی یا استارت – دائم است، باید ببینید طراحی آن کدام نوع را نیاز دارد.
نکته مهم این است که:
- برای فن ها و بارهای سبک، معمولاً مقدار پایین تر بازه کافی است.
- برای پمپ، کمپرسور یا بارهای با استارت سنگین، عدد بالاتر بازه منطقی تر است.
- اگر موتور پس از تعویض خازن هنوز به سختی راه می افتد، فقط به زیاد کردن میکروفاراد اکتفا نکنید؛ سیم پیچ، بلبرینگ، کلید گریز از مرکز و افت ولتاژ را هم بررسی کنید.

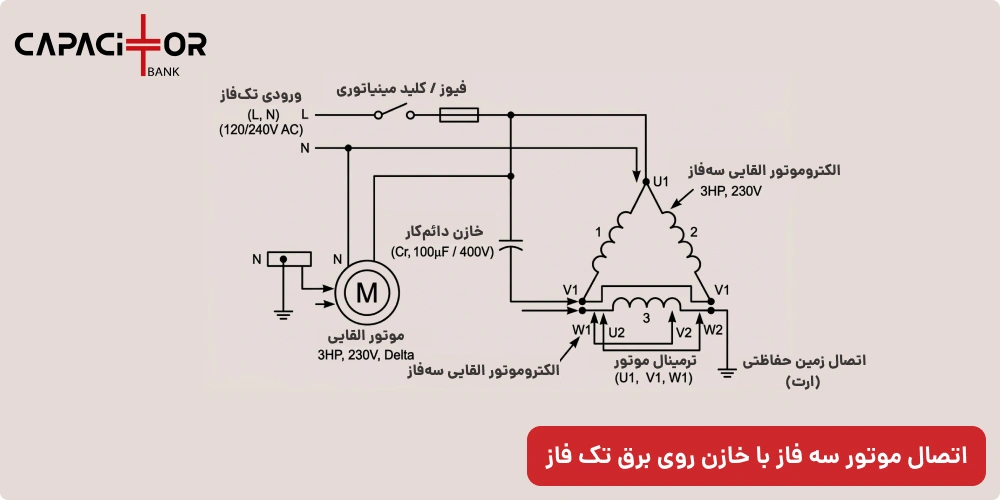

جدول انتخاب خازن برای موتور سه فاز با برق تک فاز
وقتی موتور سه فاز را با برق تک فاز راه اندازی می کنید، خازن برای ایجاد فاز کمکی استفاده می شود. این راهکار در کارگاه های کوچک، مصارف اضطراری و بعضی ماشین آلات سبک کاربرد دارد، اما باید بدانید توان خروجی موتور در این حالت معمولاً حدود 60 تا 70 درصد توان نامی خواهد بود.
| توان موتور سه فاز | خازن دائم کار پیشنهادی | خازن استارت پیشنهادی | ولتاژ پیشنهادی |
| 0.37 کیلووات | 20 – 30 میکروفاراد | 60 – 90 میکروفاراد | 450VAC |
| 0.55 کیلووات | 25 – 40 میکروفاراد | 80 – 120 میکروفاراد | 450VAC |
| 0.75 کیلووات | 35 – 50 میکروفاراد | 100 – 150 میکروفاراد | 450VAC |
| 1.1 کیلووات | 45 – 70 میکروفاراد | 150 – 200 میکروفاراد | 450VAC |
| 1.5 کیلووات | 60 – 90 میکروفاراد | 180 – 250 میکروفاراد | 450VAC |
| 2.2 کیلووات | 80 – 120 میکروفاراد | 250 – 350 میکروفاراد | 450VAC |
| 3 کیلووات | 100 – 150 میکروفاراد | 300 – 450 میکروفاراد | 450VAC |
| 4 کیلووات | 120 – 180 میکروفاراد | 350 – 500 میکروفاراد | 450VAC |
نکات مهم درباره این جدول
این جدول یک مبنای عملی و رایج است، اما چند محدودیت جدی دارد:
- همه موتورهای سه فاز برای کار با برق تک فاز مناسب نیستند.
- در بارهای سنگین، موتور ممکن است اصلاً به گشتاور لازم نرسد.
- اگر موتور در اتصال مثلث قابلیت کار ندارد، این روش جواب مطلوب نمی دهد.
- افت ولتاژ، طول کابل و نوع بار، مستقیم روی نتیجه اثر می گذارند.
در تجربه عملی، خیلی وقت ها کاربران فقط عدد خازن را می پرسند، در حالی که مشکل اصلی از جای دیگری است؛ مثلاً موتور 3 اسب را با برق تک فاز راه می اندازند اما انتظار توان کامل سه فاز را دارند. اینجاست که انتخاب خازن هرچقدر هم درست باشد، محدودیت فیزیکی سیستم را جبران نمی کند.
برای انتخاب خازن، فقط به میکروفاراد نگاه نکنید
یکی از رایج ترین اشتباهات در خرید خازن موتور این است که کاربر فقط عدد ظرفیت را می بیند و به بقیه مشخصات توجهی نمی کند. در حالی که خازن مناسب باید از چند فیلتر مهم عبور کند.
1) ولتاژ نامی خازن
خازن های موتور معمولا با ولتاژ 370VAC یا 450VAC عرضه می شوند. در اغلب کاربردها، 450 ولت AC انتخاب مطمئن تری است، مخصوصا در شرایطی که نوسان ولتاژ یا دمای محیط بالاست.
2) نوع کارکرد
- Start Capacitor برای استارت
- Run Capacitor برای کار دائم
جابه جا بستن این دو، از خطاهای رایج و پرهزینه است.
3) کلاس دمایی و کیفیت ساخت
در محیط های صنعتی، تابلوهای بسته، مجاورت کمپرسور یا پمپ، دمای محیط می تواند عمر خازن را به شدت کم کند. خازن بی کیفیت معمولا خیلی زود باد می کند، نشتی می دهد یا ظرفیت آن افت می کند.
4) تلرانس ظرفیت
اختلاف جزئی قابل قبول است، اما استفاده از خازنی با ظرفیت بسیار دور از مقدار مورد نیاز، عملکرد موتور را به هم می زند.
نشانه های خازن نامناسب یا خراب در موتور
اگر مطمئن نیستید ایراد از خازن است یا نه، این علائم می توانند راهنمای خوبی باشند:
- موتور در شروع کار فقط صدا می دهد و نمی چرخد
- با هل دادن دستی یا کاهش بار، موتور راه می افتد
- بدنه موتور بیش از حد گرم می شود
- آمپر موتور بالاتر از حد معمول است
- سرعت موتور ناپایدار است
- خازن ظاهراً باد کرده، ترک خورده یا نشتی دارد
- در پمپ آب، موتور روشن می شود اما فشار مطلوب ایجاد نمی شود
در چنین شرایطی، تعویض خازن با عدد نزدیک به مشخصات اصلی، اولین اقدام منطقی است؛ اما اگر مشکل باقی بماند، باید سراغ بررسی عمیق تر موتور بروید.
آیا می توان خازن با ظرفیت بالاتر یا پایین تر بست؟
بله، اما با احتیاط. این یکی از سوالاتی است که زیاد مطرح می شود و جواب آن مطلق نیست.
اگر خازن کمتر از حد لازم باشد
- گشتاور استارت کم می شود
- موتور زیر بار سخت راه می افتد
- احتمال داغ شدن بیشتر می شود
- راندمان افت می کند
اگر خازن بیشتر از حد لازم باشد
- جریان سیم پیچ کمکی ممکن است بیش از حد بالا برود
- دمای موتور افزایش پیدا کند
- صدای موتور و لرزش بیشتر شود
- عمر سیم پیچ یا خازن کاهش یابد
در عمل، اختلاف جزئی ممکن است قابل قبول باشد، اما اختلاف زیاد توصیه نمی شود. اگر مقدار اصلی مثلاً 30 میکروفاراد است، استفاده از 32 یا 35 در بعضی شرایط قابل تحمل است؛ اما پرش به 50 یا 60 میکروفاراد بدون تحلیل فنی، کار درستی نیست.
بیشتر بخوانید : بانک خازنی چیست و چه کاربردی دارد؟
آیا می توان خازن با ظرفیت بالاتر یا پایین تر بست؟
بله، اما با احتیاط. این یکی از سوالاتی است که زیاد مطرح می شود و جواب آن مطلق نیست.
اگر خازن کمتر از حد لازم باشد
- گشتاور استارت کم می شود
- موتور زیر بار سخت راه می افتد
- احتمال داغ شدن بیشتر می شود
- راندمان افت می کند
اگر خازن بیشتر از حد لازم باشد
- جریان سیم پیچ کمکی ممکن است بیش از حد بالا برود
- دمای موتور افزایش پیدا کند
- صدای موتور و لرزش بیشتر شود
- عمر سیم پیچ یا خازن کاهش یابد
در عمل، اختلاف جزئی ممکن است قابل قبول باشد، اما اختلاف زیاد توصیه نمی شود. اگر مقدار اصلی مثلاً 30 میکروفاراد است، استفاده از 32 یا 35 در بعضی شرایط قابل تحمل است؛ اما پرش به 50 یا 60 میکروفاراد بدون تحلیل فنی، کار درستی نیست.

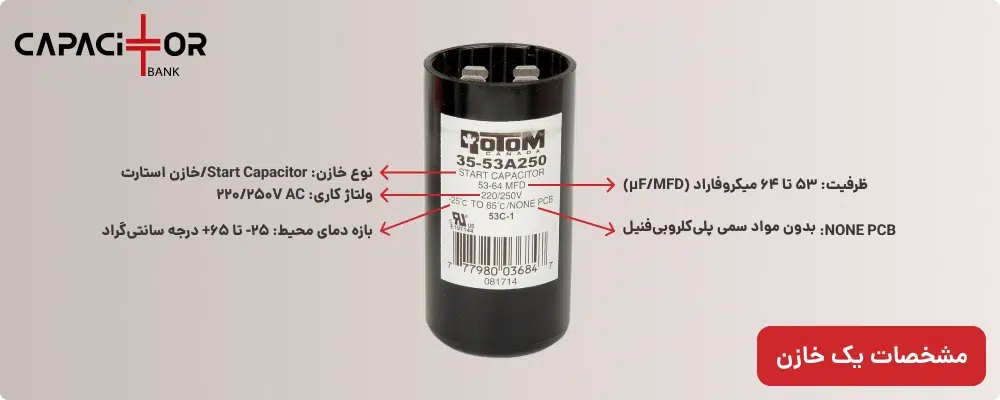

روش خواندن پلاک خازن موتور
برای انتخاب یا تعویض خازن موتور، باید اطلاعات درجشده روی بدنه خازن را درست بخوانید. مهمترین مشخصه، ظرفیت خازن بر حسب میکروفاراد است که معمولاً با علامت µF نمایش داده میشود؛ مانند 25µF یا 40µF. این عدد باید تا حد امکان با مقدار خازن اصلی یا مقدار درجشده روی پلاک موتور یکسان باشد.
مشخصه مهم بعدی، ولتاژ کاری خازن است. روی خازن های دائم کار معمولاً عباراتی مانند 400VAC یا 450VAC دیده میشود. هنگام تعویض، ولتاژ خازن جدید نباید کمتر از خازن قبلی باشد. استفاده از ولتاژ بالاتر، در صورت یکسان بودن ظرفیت و نوع خازن، معمولاً قابل قبول است؛ اما ولتاژ پایینتر میتواند باعث خرابی سریع خازن شود.
ظرفیت خازن بر حسب میکروفاراد یعنی چه؟
ظرفیت خازن مقدار توانایی آن در ایجاد اختلاف فاز و کمک به راهاندازی یا کارکرد نرمتر موتور را نشان میدهد. کم یا زیاد بودن این مقدار نسبت به مقدار مناسب، میتواند باعث داغشدن موتور، کاهش گشتاور، صدای غیرعادی یا افزایش جریان شود.

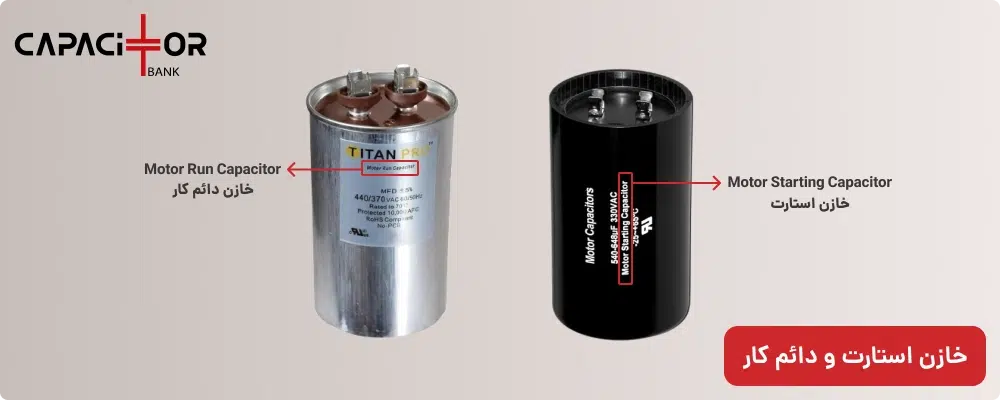

تفاوت Motor Run و Motor Start روی خازن
عبارت Motor Run یعنی خازن برای کار دائم طراحی شده و در زمان روشن بودن موتور در مدار باقی میماند. عبارت Motor Start یعنی خازن فقط برای لحظه راهاندازی است و نباید بهصورت دائم در مدار بماند. این دو نوع خازن از نظر کاربرد قابلجایگزینی مستقیم نیستند.
یک روش ساده و کاربردی برای انتخاب بهتر خازن
اگر پلاک موتور ناقص است یا خازن قبلی از بین رفته و اطلاعات ندارید، این ترتیب بررسی به شما کمک می کند:
مرحله 1: توان موتور را پیدا کنید
روی پلاک، کاتالوگ یا بدنه دستگاه دنبال kW یا HP بگردید.
مرحله 2: نوع موتور را مشخص کنید
- تک فاز با خازن دائم کار
- تک فاز با خازن استارت
- تک فاز استارت – ران
- سه فاز که قرار است با برق تک فاز راه اندازی شود
مرحله 3: از جدول به عنوان نقطه شروع استفاده کنید
عدد میانی بازه معمولاً انتخاب امن تری است.
مرحله 4: شرایط واقعی بار را در نظر بگیرید
برای بار سبک، عدد پایین تر بازه
برای بار سنگین، عدد بالاتر بازه
مرحله 5: رفتار موتور را پس از نصب بررسی کنید
- زمان استارت
- صدای موتور
- دمای بدنه
- جریان مصرفی
- توان واقعی زیر بار
این بخش دقیقاً همان ارزش افزوده ای است که در خیلی از مقالات دیده نمی شود: جدول به تنهایی کافی نیست؛ تفسیر رفتار موتور بعد از نصب، بخشی از انتخاب صحیح خازن است.
بیشتر بخوانید: رگولاتور بانک خازنی چیست
اشتباهات رایج هنگام انتخاب خازن موتور
در فروش، تعمیر و نصب، این اشتباهات بیشتر از بقیه دیده می شوند:
- انتخاب خازن صرفاً بر اساس ظاهر یا ابعاد
- بی توجهی به ولتاژ نامی
- استفاده از خازن استارت به جای دائم کار
- فرض اینکه هرچه میکروفاراد بالاتر باشد بهتر است
- نادیده گرفتن افت توان موتور سه فاز روی برق تک فاز
- توجه نکردن به کیفیت برند و شرایط محیطی
- تعویض خازن بدون بررسی علت اصلی خرابی قبلی
اگر خازن قبلی پشت سر هم خراب می شود، صرف تعویض آن کافی نیست. باید علت را پیدا کنید؛ ممکن است مشکل از تهویه ضعیف، جریان غیرعادی، ولتاژ نامناسب، گیر مکانیکی یا سیم پیچ آسیب دیده باشد.
جمع بندی
اگر بخواهیم خیلی کاربردی و بدون پیچیدگی نتیجه بگیریم، جدول انتخاب خازن برای موتور تک فاز و سه فاز یک ابزار راهنماست، نه نسخه نهایی بدون خطا. برای انتخاب درست باید هم به توان موتور توجه کنید، هم به نوع کاربرد، هم به ولتاژ خازن و هم به رفتار واقعی موتور پس از نصب.
در موتورهای تک فاز، مهم ترین نکته تشخیص درست خازن استارت و خازن دائم کار است. در موتورهای سه فاز هم اگر هدف، راه اندازی با برق تک فاز باشد، باید محدودیت افت توان را بپذیرید و خازن را واقع بینانه انتخاب کنید. اگر هدف، اصلاح ضریب توان باشد، داستان کاملاً متفاوت است و باید سراغ محاسبات و طراحی مناسب بانک خازنی رفت.
