جریمه توان راکتیو (Reactive Power Penalty) هزینه ای مازاد در قبض برق صنایع و مجتمع های بزرگ است که به دلیل پایین بودن «ضریب توان» و مصرف بیش از حد انرژی غیرمفید توسط تجهیزات القایی (مانند الکتروموتورها) از سوی اداره برق اعمال می شود. به زبان ساده، شما بابت اشغال کردن بی دلیل ظرفیت کابل ها و ترانس های شبکه برق سراسری جریمه می شوید، در حالی که این انرژی هیچ کار فیزیکی مفیدی در خط تولید شما انجام نداده است.

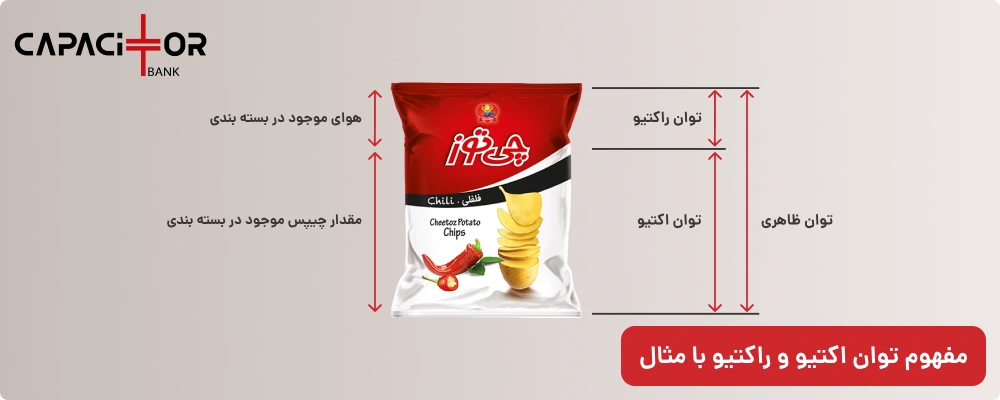

برای درک بهتر، یک بسته چیپس را تصور کنید. بخش پایینی آن که پر از چیپس است همان انرژی مفیدی است که پولش را می دهید و خط تولید را می چرخاند، اما بخش بالایی آن که از هوا پر شده است، صرفا فضای بسته چیپس را اشغال کرده و قابل استفاده نیست. در شبکه برق، این «هوا» همان توان راکتیو است که اگر از استاندارد شبکه فراتر برود، کنتور هوشمند آن را ثبت کرده و شما را با رقم های نجومی در قبض برق سه فاز شوکه می کند.
اگر مدیر یک واحد صنعتی هستید، باید بدانید که این جریمه یکی از بی دلیل ترین هزینه هایی است که یک کسب و کار می پردازد، زیرا به راحتی و برای همیشه قابل حذف است.
در این مقاله، بدون ورود به فرمول های پیچیده مهندسی، بررسی می کنیم که چرا اداره برق شما را جریمه می کند، مقصران اصلی ایجاد این جریمه در کارخانه شما کدام دستگاه ها هستند و چگونه می توانید با یک سرمایه گذاری هوشمندانه، این عدد را در قبض ماه آینده به صفر برسانید.
توان راکتیو به زبان ساده؛ مهمان ناخوانده سیستم های الکتریکی
برای درک جریمه، ابتدا باید بدانیم در شبکه های برق متناوب (AC) دو نوع توان وجود دارد که دوشادوش یکدیگر حرکت می کنند:
- توان اکتیو (مفید): همان انرژی واقعی است که کار انجام می دهد. باعث چرخش شفت موتورها، ایجاد حرارت در کوره ها و روشن شدن لامپ ها می شود. واحد آن کیلووات (kW) است.
- توان راکتیو (غیرمفید اما ضروری): این توان هیچ کار فیزیکی مفیدی انجام نمی دهد، اما برای ایجاد میدان مغناطیسی در تجهیزات القایی (مانند الکتروموتور ها و ترانسفورماتور ها) کاملا ضروری است. واحد آن کیلووار (kVAR) است.
ترکیب این دو، توان ظاهری (kVA) شبکه شما را می سازد. مشکل از جایی شروع می شود که نسبت این توان غیرمفید به توان مفید، از یک حد استاندارد فراتر برود. این نسبت در مهندسی برق با پارامتری به نام ضریب توان یا cos(ϕ) شناخته می شود. در عمل، راهکار اصولی برای کنترل این وضعیت، اجرای پروژه اصلاح ضریب توان به صورت مهندسی شده و متناسب با الگوی بار کارخانه است.
چرا اداره برق برای توان راکتیو جریمه می گیرد؟
شاید بپرسید: «اگر توان راکتیو برای کار کردن موتورهای من ضروری است، چرا اداره برق بابت آن جریمه می گیرد؟»
پاسخ در محدودیت های زیرساختی و هزینه های انتقال نهفته است. اداره برق موظف است تمام توان درخواستی شما (چه اکتیو و چه راکتیو) را از نیروگاه تا کارخانه شما از طریق کابل ها و ترانس ها منتقل کند.
هنگامی که مصرف توان راکتیو شما بالا می رود، اتفاقات زیر برای شبکه رخ می دهد:
- کابل های شبکه توزیع و ترانسفورماتورها بی دلیل اشغال و بیش از حد گرم می شوند.
- ظرفیت شبکه برای برق رسانی به سایر مشترکین کاهش می یابد.
- افت ولتاژ در خطوط انتقال به شدت افزایش پیدا می کند.
به همین دلیل، اداره برق با تعیین یک استاندارد (معمولا 0.9) مشترکین صنعتی را ملزم می کند که توان راکتیو خود را در محل کارخانه تامین کنند، نه اینکه آن را از شبکه سراسری بکشند. اگر ضریب توان شما از 0.9 کمتر شود، کنتور هوشمند آن را ثبت کرده و در ردیف بهای قدرت راکتیو یا ضریب زیان قبض شما، مبلغ سنگینی درج خواهد شد.
چه تجهیزاتی باعث افت ضریب توان و ایجاد جریمه می شوند؟
جریمه راکتیو خود به خود ایجاد نمی شود. این جریمه حاصل نوع بارها و دستگاه هایی است که در سیستم خود استفاده می کنید. تجهیزات القایی (سلفی) متهمان ردیف اول این پرونده هستند. اگر در مجموعه خود تجهیزات زیر را دارید، زنگ خطر برای شما به صدا درآمده است:
- الکتروموتورهای سه فاز (به خصوص اگر با بار نامی خود کار نکنند و زیر بار کامل نباشند).
- ترانسفورماتورهای جوشکاری و دستگاه های نقطه جوش.
- کوره های القایی در صنایع ذوب فلزات.
- چیلرهای تراکمی و سیستم های تهویه مطبوع بزرگ.
- پرس های ضربه ای، دستگاه های CNC و جرثقیل های سقفی.
- لامپ های گازی و فلورسنت قدیمی که دارای چوک (بالاست) مغناطیسی هستند.
نکته کاربردی: هرچه یک موتور صنعتی قدیمی تر باشد یا بیشتر در حالت «بی باری» یا «کم باری» کار کند، ضریب توان سیستم را بیشتر تخریب کرده و جریمه سنگین تری به همراه دارد.
بیشتر بخوانید: راهنمای جامع جزئیات قبض برق

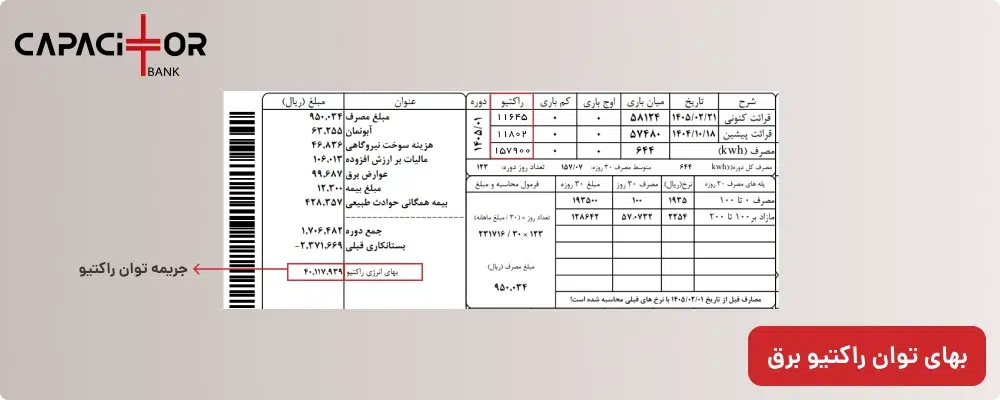

چگونه جریمه راکتیو را در قبض برق تشخیص دهیم؟
بسیاری از مدیران مالی تنها به مبلغ نهایی قبض نگاه می کنند و متوجه هزینه های پنهان نمی شوند. برای بررسی وضعیت کارخانه خود، قبض برق تجمیعی ماهانه را بردارید و به دنبال این کلمات بگردید:
۱. بهای انرژی راکتیو: در کنتورهای دیجیتال و دیماندی، بخشی مجزا برای ثبت مصرف kVARh وجود دارد. اگر در این ستون عددی غیر از صفر و مبلغی قابل توجه درج شده است، شما در حال پرداخت جریمه هستید.
۲. ضریب زیان: در برخی قبوض، عبارتی تحت عنوان درصد ضریب زیان درج می شود که نشان دهنده میزان انحراف شما از استاندارد شبکه است.
۳. کسینوس فی (cos(ϕ)): عدد ضریب توان شما در قبض درج می شود. اگر این عدد کمتر از 0.90 باشد (مثلا 0.75)، شما قطعا مشمول جریمه شدهاید. هرچه این عدد به 11 نزدیک تر باشد، وضعیت شما ایده آل تر است.

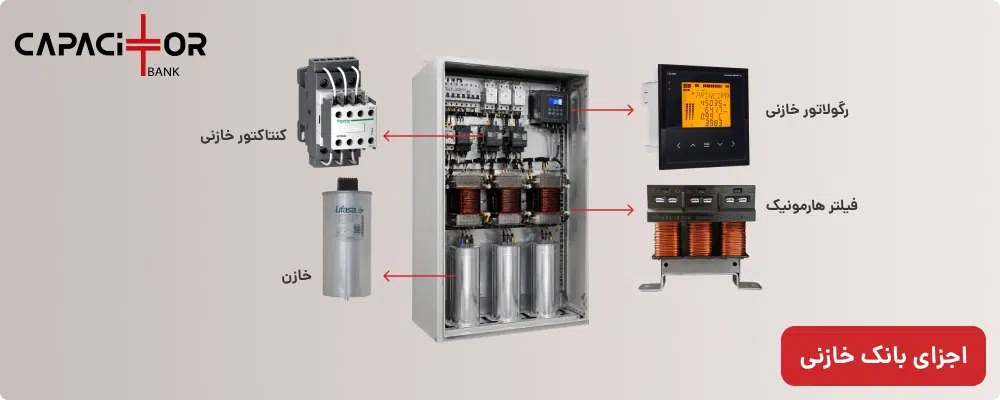

راهکار قطعی و مهندسی: تابلو بانک خازنی
حالا که درد را شناختیم، درمان چیست؟ آیا باید دستگاه های کارخانه را خاموش کنیم؟ خیر. راهکار استاندارد، علمی و اثبات شده در سراسر جهان برای حذف این جریمه، نصب تابلو بانک خازنی است.
بانک خازنی چگونه جریمه را صفر می کند؟
همانطور که گفتیم، موتورهای شما برای ایجاد میدان مغناطیسی به توان راکتیو نیاز دارند. بانک خازنی مانند یک «نیروگاه محلی کوچک» عمل می کند که به جای اداره برق، توان راکتیو مورد نیاز موتورها را دقیقا در محل کارخانه تولید و تزریق می کند.
وقتی خازن ها این نیاز را تامین کنند، کنتور اداره برق دیگر هیچ تقاضایی برای توان راکتیو از سوی کارخانه شما ثبت نمی کند. ضریب توان به عدد ایده آل 0.95 تا 0.99 می رسد و ردیف جریمه در قبض ماه آینده به طور کامل حذف خواهد شد.
مزایای پنهان نصب بانک خازن (فراتر از حذف جریمه)
اکثر مدیران، بانک خازنی را تنها برای فرار از جریمه قبض برق نصب می کنند. اما ارزش افزوده این تجهیزات بسیار فراتر از این حرف ها است. وقتی شبکه شما اصلاح شود، از مزایای فنی زیر نیز بهره مند می شوید:
۱. آزادسازی ظرفیت ترانسفورماتور و کابل ها
وقتی توان راکتیو از خطوط شما حذف شود، جریان کل (آمپر) عبوری از کابل ها کاهش می یابد. این یعنی اگر ترانسفورماتور شما قبلا در حالت اشباع و داغ شدن بود، حالا نفس می کشد و می توانید بدون نیاز به خرید ترانس جدید، ماشین آلات تازه ای به خط تولید اضافه کنید.
۲. کاهش افت ولتاژ و افزایش عمر تجهیزات
جریان های راکتیو باعث افت ولتاژ در انتهای خطوط کارخانه می شوند. افت ولتاژ قاتل خاموش الکتروموتورهاست و باعث داغ شدن سیم پیچ ها می شود. بانک خازنی با تثبیت ولتاژ، عمر مفید ماشین آلات شما را به شدت افزایش می دهد.
۳. کاهش تلفات حرارتی (کاهش هزینه اکتیو)
با کاهش جریان عبوری از کابل ها، تلفات حرارتی (معروف به تلفات اهمی یا R×I2R ) نیز کاهش می یابد. این موضوع حتی باعث کاهش اندک اما مستمر در مصرف توان اکتیو شما نیز خواهد شد.
بازگشت سرمایه (ROI) نصب تابلو خازن چقدر است؟
یکی از جذاب ترین بخش های مشاوره مهندسی به مدیران صنعتی، محاسبه نرخ بازگشت سرمایه برای بانک خازنی است. در تجهیزات صنعتی، کمتر دستگاهی وجود دارد که به این سرعت پول خود را برگرداند.
با توجه به تعرفه های فعلی برق دیماندی و صنعتی در ایران، اگر کارخانه ای ماهانه درگیر پرداخت جریمه راکتیو باشد، هزینه طراحی، خرید قطعات و نصب یک تابلو خازن استاندارد، معمولا بین ۳ الی ۶ ماه از محل صرفه جویی در قبض برق جبران می شود. به همین دلیل، بررسی دقیق قیمت تابلو بانک خازنی باید نه به عنوان هزینه، بلکه به عنوان یک سرمایه گذاری با بازگشت سریع دیده شود.
پس از گذشت این چند ماه، پولی که تا پیش از این به عنوان جریمه دور ریخته می شد، مستقیما به سود خالص مجموعه شما تبدیل می گردد.
بیشتر بخوانید: افزایش ۶ برابری جریمه توان راکتیو در بخشنامه جدید توانیر
۳ اشتباه مرگبار در مدیریت توان راکتیو کارخانجات
صرف داشتن یک جعبه فلزی به نام تابلو خازن در گوشه موتورخانه، به معنای ایمن بودن از جریمه نیست. بسیاری از صنایع با وجود داشتن تابلو، همچنان جریمه می پردازند. دلیل آن یکی از اشتباهات زیر است:
- رها کردن تابلو به امان خدا (عدم سرویس دوره ای): خازن ها قطعاتی مصرفی هستند. مواد دی الکتریک داخل آن ها بر اثر گرما و کارکرد طولانی مدت خاصیت خود را از دست می دهند. کنتاکتورهای خازنی ممکن است خال بزنند یا فیوزها بسوزند. تابلو خازن باید حداقل هر ۶ ماه یکبار توسط متخصص و با دستگاه «خازنسنج» بررسی شود.
- بی توجهی به هارمونیک های شبکه: اگر در کارخانه خود از درایوها (اینورتر)، کوره های القایی یا UPS های بزرگ استفاده می کنید، شبکه شما پر از هارمونیک است. هارمونیک ها به سرعت خازن های معمولی را منفجر می کنند. در این حالت حتما باید از فیلترهای هارمونیک (چوک راکتور) در کنار خازن ها استفاده شود.
- تنظیم اشتباه رگولاتور: رگولاتور، مغز متفکر تابلو خازن است که تصمیم می گیرد در هر لحظه چند پله خازن وارد مدار شود. تنظیم اشتباه پارامترهای رگولاتور یا جایگذاری غلط ترانس جریان (CT)، باعث می شود خازن ها در زمان اشتباه وارد مدار شده و حتی باعث اضافه خازنی و جریمه مجدد شوند.
نتیجه گیری: از همین امروز جلوی نشتی سرمایه را بگیرید
جریمه توان راکتیو در قبض برق، مالیاتی بر ناکارآمدی سیستم الکتریکی شماست. پرداخت این جریمه به هیچ وجه توجیه اقتصادی ندارد، زیرا راهکار رفع آن کاملا در دسترس، مهندسی شده و دارای بازگشت سرمایه بسیار سریع است.
همین امروز از حسابدار یا مسئول تاسیسات خود بخواهید آخرین قبض برق کارخانه را به شما نشان دهد. به دنبال کلماتی نظیر ضریب زیان، کسینوس فی یا بهای قدرت راکتیو بگردید. اگر اثری از جریمه دیدید، تعلل نکنید. با استفاده از خدمات تخصصی تحلیل شبکه و طراحی اصولی بانک خازنی، نه تنها این هزینه اضافی را برای همیشه حذف می کنید، بلکه جان تازه ای به تجهیزات گران قیمت خط تولید خود می بخشید.
